Los cables de fibra óptica son un pilar fundamental en los sistemas modernos de telecomunicaciones y transferencia de datos. Su capacidad para transmitir información a largas distancias con una pérdida de señal mínima los ha catapultado a una popularidad sin precedentes, transformando radicalmente la forma en que compartimos y accedemos a la información a nivel mundial. Este manual se adentra en el universo de los cables de fibra óptica, explorando su funcionamiento, sus aplicaciones y las innovaciones que marcan el futuro de esta tecnología. Ya sea que trabaje con estos cables profesionalmente o simplemente sienta curiosidad por la tecnología, esta guía le proporcionará una comprensión clara y detallada.
Principios Fundamentales de la Fibra Óptica
Un cable de fibra óptica es un conducto que utiliza finas hebras de vidrio o plástico para transmitir datos en forma de señales luminosas. Su funcionamiento se basa en el principio de la refracción de la luz, lo que permite el transporte de información a través de distancias considerables, superando las limitaciones de los cables de cobre tradicionales que dependen de señales eléctricas.

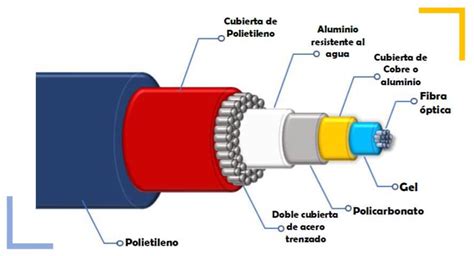

Cada cable de fibra óptica consta de tres partes esenciales: el núcleo, el revestimiento y la cubierta exterior protectora. Las señales luminosas viajan a través del núcleo, una hebra fabricada de vidrio o plástico de alta pureza. El revestimiento rodea esta capa interna y posee un índice de refracción inferior al del núcleo. Cuando la luz incide en la interfaz entre el núcleo y el revestimiento, se refleja nuevamente hacia el interior del núcleo, continuando su trayectoria hasta alcanzar el destino deseado y asegurando así la integridad de los datos durante la transmisión.
La transmisión de la luz en los cables de fibra óptica se rige por los principios de la refracción y la reflexión interna total. Cuando la luz ingresa al núcleo de la fibra en un ángulo específico, se refracta y queda atrapada dentro del núcleo por la interfaz núcleo-revestimiento. Dado que el revestimiento tiene un índice de refracción menor que el del núcleo, facilita la reflexión continua de la luz dentro del núcleo. Este fenómeno, conocido como reflexión interna total, permite que las señales se propaguen a largas distancias con una atenuación mínima. El ángulo crítico, que determina el ángulo de entrada de la luz, juega un papel crucial para garantizar una transmisión efectiva en todo momento.
El índice de refracción de un material, representado por el símbolo n, indica la velocidad a la que la luz viaja a través de él. En el vacío, el índice de refracción es 1 (donde c es la velocidad de la luz). El vidrio, por ejemplo, tiene un índice de refracción ligeramente superior a 1, mientras que el agua tiene un índice de refracción de 1.333. Un índice de refracción más alto en un material significa que la luz viaja más lentamente a través de él. En una fibra óptica, el núcleo posee un índice de refracción ligeramente superior al del revestimiento, lo que provoca que la luz se refracte hacia el núcleo y continúe su recorrido dentro de él.
La apertura numérica (NA) de una fibra óptica es una medida de su capacidad para captar luz. Se define como el seno del ángulo máximo en el que la luz puede entrar en la fibra y ser transmitida. Una mayor apertura numérica significa que la fibra puede captar más luz, lo que puede ser beneficioso en ciertas aplicaciones. La relación entre la apertura numérica y el ángulo crítico se expresa mediante la siguiente fórmula: NA = sen(θc), donde θc es el ángulo crítico.
La transmisión de datos a través de fibra óptica se realiza mediante pulsos de luz. Un bit, la unidad básica de información digital, se representa como un pulso de luz "encendido" (valor 1) o "apagado" (valor 0). Los datos numéricos se convierten en cadenas de bits, que luego se codifican en pulsos de luz. La representación idealizada de estos pulsos en la Figura 4 muestra transiciones instantáneas, pero en la realidad, las fuentes de luz como los LED y los láseres tienen tiempos de subida y bajada finitos, lo que significa que la transición entre los estados "encendido" y "apagado" no es instantánea.

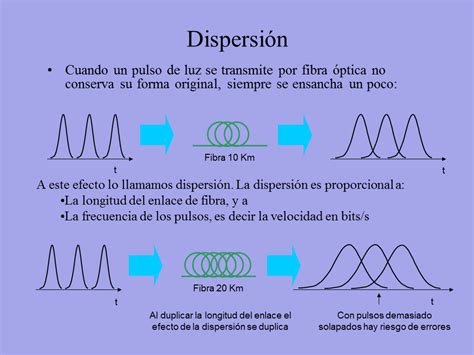

La dispersión es un fenómeno que afecta a la propagación de los pulsos de luz a lo largo de la fibra óptica, haciendo que se ensanchen y se solapen. Esto limita el ancho de banda de la fibra y, por consiguiente, la cantidad de datos que puede transmitir. Existen varios tipos de dispersión, incluyendo la dispersión modal (en fibras multimodo) y la dispersión cromática (en fibras monomodo y multimodo). La dispersión limita la velocidad a la que se pueden transmitir los pulsos de forma fiable.
La atenuación, o pérdida de señal, es otro factor crucial en la transmisión por fibra óptica. Se produce por diversos factores intrínsecos y extrínsecos. Las causas intrínsecas incluyen la dispersión de Rayleigh (debido a no uniformidades microscópicas en el vidrio) y la absorción (cuando el material de la fibra absorbe energía lumínica). Las causas extrínsecas incluyen las microcurvaturas y macrocurvaturas (dobleces en el cable) y las pérdidas en conexiones y empalmes.
Las microcurvaturas son pequeñas deformaciones en la fibra que causan fugas de luz. Las macrocurvaturas, por otro lado, son dobleces más pronunciados con un radio de curvatura pequeño. Ambas pueden aumentar significativamente la atenuación.
La elección del tipo de cable de fibra óptica depende de los requisitos específicos del diseño de la red, buscando un equilibrio entre distancia, ancho de banda y coste.
Tipos de Fibra Óptica
Existen dos tipos principales de fibra óptica utilizados en la actualidad: monomodo y multimodo.
Fibra Óptica Monomodo
Las fibras ópticas monomodo están diseñadas para transmitir la luz directamente a lo largo de la fibra, permitiendo la propagación de un único modo de luz. Poseen diámetros de núcleo muy pequeños, generalmente entre 8 y 10 micrómetros (µm). Esta característica les permite lograr una baja atenuación y un ancho de banda muy elevado, lo que las hace ideales para transmisiones de larga distancia.
Las fibras monomodo se utilizan ampliamente en aplicaciones como redes de telecomunicaciones, conexiones a Internet de alta velocidad y televisión por cable, donde es esencial transferir grandes volúmenes de datos a altas velocidades a lo largo de grandes distancias. Los cables de tipo OS1 y OS2 son subtipos de fibra monomodo. El OS1 está diseñado para uso en interiores, mientras que el OS2 es una versión mejorada, optimizada para transmisiones de larga distancia.
A pesar de sus ventajas en cuanto a ancho de banda y distancia, las fibras monomodo presentan algunos desafíos. El pequeño diámetro de su núcleo dificulta el acoplamiento de la luz, lo que requiere conectores y empalmes de alta precisión. Esto puede hacer que la instalación y el mantenimiento sean más exigentes y costosos.
Fibra Óptica Multimodo

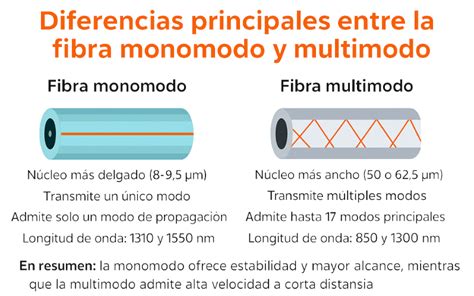

Los cables de fibra óptica multimodo suelen tener diámetros de núcleo más grandes, típicamente entre 50 y 62.5 micrómetros (µm). Esto permite que varios modos de luz viajen simultáneamente a través del cable. Como resultado, se pueden transmitir más datos a distancias más cortas en comparación con las fibras monomodo.
Sin embargo, las fibras multimodo sufren una mayor atenuación y distorsión modal, lo que limita su rango de aplicación útil. El uso de cables de fibra óptica multimodo está muy extendido en redes de área local (LAN), centros de datos y sistemas de comunicación de datos de corta distancia, principalmente debido a su rentabilidad y facilidad de instalación.
Los tipos comunes de fibra multimodo incluyen OM1, OM2, OM3, OM4 y OM5. OM1 es el tipo más antiguo, con un núcleo de 62.5 µm, y generalmente se usa para aplicaciones de baja velocidad y distancias cortas. OM2 también tiene un núcleo de 62.5 µm pero ofrece un mejor rendimiento que OM1. OM3 y OM4 son fibras optimizadas para láser (LOMMF) con un núcleo de 50 µm, diseñadas para soportar velocidades de hasta 10 Gbps y 40/100 Gbps respectivamente. OM5 es la generación más reciente, optimizada para el multiplexado por división de longitud de onda corta (SWDM), lo que permite transmitir múltiples señales de luz a través de una sola fibra, aumentando aún más la capacidad de ancho de banda.
Construcción y Protección del Cable
Los cables de fibra óptica se diseñan para proteger las delicadas hebras de vidrio o plástico de los entornos en los que se instalan.
Cables de Fibra Óptica Blindados
Los cables de fibra óptica blindados están construidos para ofrecer una protección superior en condiciones difíciles. Incorporan una capa adicional de protección, generalmente de acero, que resguarda las fibras ópticas contra daños mecánicos, picaduras de roedores y otros peligros externos.
Cables de Fibra Óptica No Blindados
En contraste, los cables de fibra óptica no blindados carecen de esta cubierta protectora exterior robusta. Son más adecuados para entornos controlados donde los peligros físicos son mínimos.
La cubierta del cable, independientemente de si está blindada o no, cumple la función vital de proteger las hebras de fibra contra daños físicos, humedad y otros peligros ambientales.
Las clasificaciones de resistencia al fuego, como OFNR (Optical Fiber Nonconductive Riser), son importantes para el cableado vertical entre pisos en edificios. Los cables diseñados para exteriores deben ser resistentes a condiciones climáticas severas, incluyendo exposición a rayos UV y temperaturas extremas, además de ser impermeables.
Ventajas de la Fibra Óptica sobre el Cobre
En comparación con los cables de cobre tradicionales, los cables de fibra óptica ofrecen numerosas ventajas significativas:
- Mayor Ancho de Banda: La fibra óptica posee un ancho de banda considerablemente mayor, lo que permite transmitir datos a velocidades mucho más altas y en mayores volúmenes. Los cables de fibra óptica pueden soportar velocidades de transmisión de datos de cientos de terabits por segundo (Tbps), mientras que los cables de cobre avanzados como el Cat 6a suelen alcanzar un máximo de 10 Gbps.
- Inmunidad a Interferencias Electromagnéticas (EMI): A diferencia de los cables de cobre, que son susceptibles al ruido electromagnético, la fibra óptica utiliza luz para la transmisión de información, lo que la hace inmune a las EMI. Esto garantiza una transmisión de datos más limpia y fiable, especialmente en entornos con alta actividad eléctrica.
- Seguridad Mejorada: La fibra óptica es intrínsecamente más segura, ya que es difícil espiar las señales sin ser detectado, minimizando así las posibilidades de filtración de datos.
- Menor Pérdida de Señal: La fibra óptica presenta una atenuación de señal mucho menor a lo largo de distancias largas en comparación con el cobre.
- Ligereza y Tamaño Reducido: Los cables de fibra óptica son más ligeros y delgados que los cables de cobre equivalentes, lo que facilita su instalación y reduce el espacio requerido en conductos y bandejas.
Si bien los costes iniciales de instalación de la fibra óptica pueden ser más altos debido a los gastos de material y la necesidad de herramientas especializadas, sus superiores anchos de banda, bajas pérdidas de señal, inmunidad a EMI, seguridad mejorada y durabilidad la convierten en la opción preferida para las redes de comunicación modernas. El cable de cobre, por su parte, sigue siendo una solución viable y rentable para aplicaciones menos exigentes.
Aplicaciones de la Fibra Óptica
Debido a su alto rendimiento, los cables de fibra óptica se utilizan en una amplia gama de sectores:
- Telecomunicaciones: Son la base de las comunicaciones modernas, permitiendo conexiones rápidas a Internet, transferencia de datos a larga distancia y servicios de comunicación fiables.
- Industria Médica: La fibra óptica juega un papel crucial en el diagnóstico y la cirugía, permitiendo visualización y manipulación de alta precisión.
- Radiodifusión: La industria de la radiodifusión emplea la fibra óptica para la transmisión de señales de alta calidad y gran ancho de banda.
- Centros de Datos: La creciente demanda de ancho de banda y la necesidad de interconexiones de alta velocidad hacen de la fibra óptica la elección principal para los centros de datos.
- Redes de Edificios: Desde las redes troncales hasta el cableado horizontal, la fibra óptica está reemplazando al cobre para ofrecer mayor rendimiento y escalabilidad.
- Redes Industriales: En entornos fabriles, la inmunidad a EMI de la fibra óptica es una ventaja crucial.
Instalación y Mantenimiento de Cables de Fibra Óptica
El éxito de un proyecto de instalación de fibra óptica depende de una cuidadosa preparación y planificación.
Planificación y Permisos
Antes de que comience la instalación, es fundamental obtener los permisos y aprobaciones necesarios de todas las autoridades y organizaciones pertinentes. Un estudio detallado del sitio para identificar la ruta óptima del cable, considerando obstáculos, infraestructura existente y requisitos de distancia, es esencial. La elección del tipo de cable de fibra óptica (monomodo o multimodo) debe basarse en la aplicación prevista y la distancia de transmisión.
Técnicas de Instalación
Durante la instalación, es crucial seguir prácticas recomendadas para evitar daños al cable y garantizar un rendimiento óptimo.
- Radio de Curvatura: El doblado excesivo de los cables de fibra óptica es uno de los errores más comunes. Superar el radio de curvatura mínimo especificado puede provocar micro o macrocurvaturas, aumentando la pérdida de señal y dañando el cable.
- Tensión de Tracción: Las técnicas incorrectas para tirar de los cables, aplicando demasiada fuerza, pueden dañar su estructura interna y provocar problemas de atenuación y rendimiento. Se deben utilizar herramientas adecuadas y lubricantes para cables para minimizar la fricción.
- Limpieza: La limpieza deficiente de los extremos de las fibras es una causa importante de contaminación, lo que afecta negativamente la calidad de la transmisión. Es imperativo limpiar los conectores y las férulas antes de cada conexión o prueba.
Mantenimiento Rutinario
Para garantizar la durabilidad y fiabilidad de los cables de fibra óptica, es imperativo realizarles un mantenimiento rutinario. Esto incluye:
- Inspección Visual: Examinar los daños físicos en el cable y las conexiones.
- Verificación de Conexiones: Asegurar que todas las conexiones estén firmes y correctamente alineadas.
- Mediciones de Rendimiento: Utilizar herramientas como el reflectómetro óptico en el dominio del tiempo (OTDR) para probar el enlace e identificar cualquier pérdida de señal o punto de falla a lo largo de la longitud del cable.
- Limpieza de Conectores: El polvo, el aceite y la humedad son contaminantes comunes que pueden bloquear las transmisiones de luz y degradar las señales. Se deben seguir técnicas apropiadas de limpieza en seco o en húmedo.
Conectores y Adaptadores de Fibra Óptica
Los conectores y adaptadores de fibra óptica son componentes esenciales que permiten la unión y alineación precisa de las fibras ópticas.
Principio de Conexión
A diferencia de los cables de cobre que pueden unirse directamente, la conexión de fibra óptica requiere una alineación extremadamente precisa de cada núcleo de fibra. Esto se logra mediante dos componentes clave: la férula (o casquillo) dentro de cada conector y el manguito de alineación dentro del acoplador (adaptador).
Tipos de Conectores

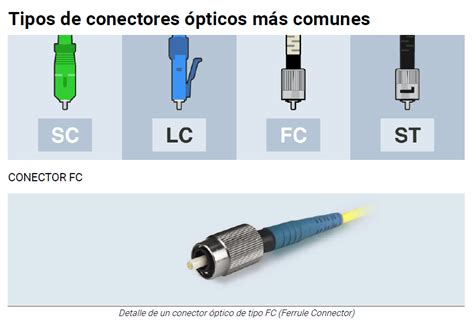

Existen varios tipos de conectores de fibra óptica, cada uno con sus propias características y aplicaciones:
- LC (Lucent Connector): Pequeño factor de forma, popular en redes de alta densidad.
- SC (Subscriber Connector o Standard Connector): Conector de tipo "push-pull", fácil de usar.
- ST (Straight Tip): Conector de bayoneta, más antiguo pero aún en uso.
- FC (Ferrule Connector): Conector roscado, ideal para entornos con vibraciones.
- E2000: Conector con obturador de seguridad integrado, alta protección.
- MTP/MPO: Conectores de alta densidad para aplicaciones de gran cantidad de fibras.
La elección del conector adecuado depende de la composición de los cables a conectar y de la diversidad de los conectores de fibra óptica disponibles.
Adaptadores o Acopladores
Los adaptadores, también conocidos como acopladores de fibra óptica, son dispositivos que unen dos conectores de fibra óptica. Desempeñan un papel esencial en la alineación de las fibras individuales de un cable con las fibras de otro. Los adaptadores suelen utilizar un manguito de alineación, siendo los de cerámica preferibles a los de metal (como el bronce fosforoso) debido a su mayor rigidez y resistencia a la deformación, lo que garantiza una alineación más precisa y duradera.
Pruebas y Certificación
La certificación es el proceso más completo de verificación en campo para asegurar que el cableado de fibra óptica instalado cumple con los requisitos de las aplicaciones de red previstas. Las pruebas garantizan la integridad y el rendimiento de la red.
Métodos de Prueba
- Medición de Pérdida de Enlace Óptico (OLTS): Utiliza una fuente de luz y un medidor de potencia para medir la pérdida total de un enlace de fibra.

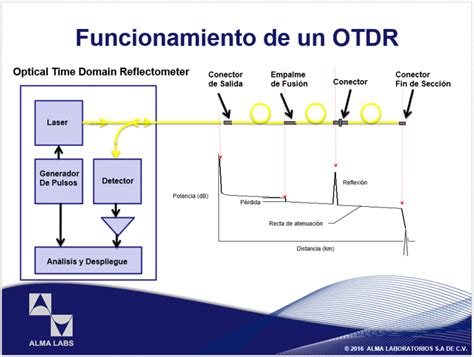

- Reflectómetro Óptico en el Dominio del Tiempo (OTDR): Inyecta pulsos de luz en la fibra y mide la luz retrodispersada y reflejada. Permite identificar la ubicación y la magnitud de las pérdidas en puntos específicos del enlace, como empalmes, conectores o roturas.
Parámetros de Prueba Clave
- Pérdida de Inserción: La pérdida de potencia óptica introducida por un componente (conector, empalme).
- Pérdida de Retorno Óptico (ORL): Mide la cantidad de luz que se refleja de vuelta hacia la fuente.
- Ancho de Banda Modal Efectivo (EMB): Importante para fibras multimodo, indica la capacidad de la fibra para soportar altas velocidades de datos.
Los estándares como los de la TIA (Telecommunications Industry Association) y la IEC (International Electrotechnical Commission) definen los requisitos de rendimiento y los procedimientos de prueba para el cableado de fibra óptica.
El Futuro de la Fibra Óptica
A medida que la demanda de mayor ancho de banda y velocidades de Internet más rápidas continúa creciendo, la tecnología de fibra óptica está evolucionando rápidamente para satisfacer estas necesidades. Los avances se centran en hacer que la fibra sea más fuerte, escalable y capaz de manejar futuros picos de demanda de datos. Se espera que la tecnología avanzada de fibra óptica tenga un impacto transformador en la infraestructura de comunicaciones global. Su capacidad para proporcionar un ancho de banda sin precedentes, junto con su seguridad inherente, la posiciona como la tecnología de transmisión de datos predilecta para el futuro.
La fibra óptica hasta el hogar (FTTH) y la fibra hasta la oficina (FTTO) son ejemplos de cómo la fibra se está desplegando cada vez más cerca del usuario final, ofreciendo velocidades y fiabilidad inigualables. La investigación y el desarrollo continúan explorando nuevas longitudes de onda, materiales y técnicas de multiplexación para aumentar aún más la capacidad de las redes de fibra óptica.
En resumen, los cables de fibra óptica representan un avance tecnológico fundamental que ha redefinido las comunicaciones. Su principio de funcionamiento basado en la luz, junto con su construcción robusta y sus diversas aplicaciones, los convierte en la columna vertebral de nuestra sociedad cada vez más conectada. Comprender sus tipos, funcionamiento e instalación es esencial para aprovechar al máximo su potencial.
