El cableado Ethernet es la espina dorsal de la infraestructura de red moderna, permitiendo la transmisión de datos a alta velocidad y con una fiabilidad que a menudo supera a las tecnologías inalámbricas. Comprender las diferentes categorías de cables Ethernet, sus capacidades de distancia, velocidades y las normas que las rigen es fundamental para diseñar e implementar redes eficientes y preparadas para el futuro. Un cable UTP (Unshielded Twisted Pair) es un tipo de cable de red compuesto por pares de hilos de cobre trenzados entre sí, diseñado para transmitir datos de manera estable y confiable. Elegir el cable UTP adecuado es una decisión clave para garantizar la estabilidad y velocidad de tu conexión a Internet. La correcta instalación y mantenimiento de un cable UTP es fundamental para asegurar un rendimiento estable y prolongar su vida útil. Invertir en cables UTP de calidad es fundamental para garantizar una conexión a Internet estable, segura y duradera. Comprender qué es un cable UTP y cómo elegir el adecuado es esencial para garantizar una conexión a Internet estable, rápida y segura.

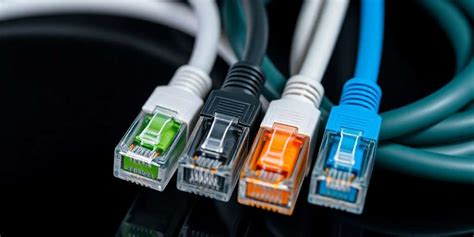

La Evolución y Clasificación del Cableado Ethernet
El cableado Ethernet ha recorrido un largo camino desde sus inicios. Bob Metcalfe, quien trabajaba en el Centro de Investigación de Xerox en Palo Alto, creó el primer sistema Ethernet el 22 de mayo de 1973. Era una forma de comunicación digital entre una estación de trabajo y una impresora. Cambió el nombre de su exitoso proyecto a "Red Alto Aloha", a Ethernet. La palabra se refiere al éter luminífero o “Éter”, un supuesto medio de luz del universo en aquel entonces. Años después, los cables que conectaban dispositivos Ethernet, una versión avanzada de la "Red Alto Aloha", recibieron el nombre de cable Ethernet.
A medida que el mundo avanzaba hacia la estandarización para minimizar el desperdicio y fomentar la colaboración para lograr avances rápidos, se necesitaban organizaciones que regularan la tecnología del cable Ethernet. ANSI (Instituto Nacional Americano de Estándares) e ISO (Organización Internacional de Normalización) son las dos organizaciones que establecen los estándares para el cable Ethernet. Existen principalmente dos estándares que abordan directamente las categorías de cable Ethernet:
- ANSI/TIA-568: Aborda las categorías de cables Ethernet, las distancias, los esquemas de pines, las topologías de cable, el ancho de banda de la señal, la pérdida de inserción y la diafonía. También proporciona directrices de instalación para un rendimiento óptimo.
- ISO/IEC-11801: Cubre varias categorías de cables, requisitos de rendimiento y prácticas de instalación, garantizando la compatibilidad, interoperabilidad y el rendimiento de las redes Ethernet.
El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) define el aspecto electrónico de las redes. El estándar IEEE 802.3 aborda el elemento de configuración de una red Ethernet y también describe la comunicación entre dispositivos en la misma red. Este estándar es independiente de los requisitos de las características físicas del cable.
Categorías de Cables Ethernet: Velocidad y Rendimiento
Los cables Ethernet se clasifican en diferentes categorías, cada una con especificaciones particulares en cuanto a velocidad de transmisión y frecuencia. Cada categoría define la capacidad de transmisión y la velocidad soportada. La velocidad determina la velocidad máxima soportada por cada cable. La frecuencia define la potencia de la red, y suele establecer su anchura y el rango de pérdida de datos a lo largo del cable.
Los cables Ethernet de categorías 1 y 2 no se contemplan en los estándares modernos, ya que solo funcionaban para circuitos de voz, no para datos. Las categorías 3, 4 y 5 están bien definidas según los estándares modernos de cables Ethernet, pero su velocidad limitada y su susceptibilidad a imprecisiones electromagnéticas las han vuelto obsoletas. A continuación, se presentan las categorías de cables Ethernet disponibles que permiten una conexión Ethernet moderna con conectividad de alta velocidad:
Cat5e (Enhanced Category 5)
El Cat5e es un cable Ethernet de Categoría 5 Mejorado que se comercializó en 2001. El Cat5e utiliza cables de cobre de 24 AWG, típicamente 4 pares trenzados (8 hilos) por cable. ANSI/TIA lo denomina "mejorado" debido a su velocidad de transferencia de datos 10 veces superior y a su capacidad para garantizar la transferencia de datos en cables de mayor longitud sin diafonía. El Cat5e es el cable ideal para redes domésticas gracias a su excelente relación calidad-precio para velocidades Gigabit. Soporta velocidades de hasta 1000 Mbps (1 Gbps) con un ancho de banda de 100 MHz.
Cat6 (Category 6)
En 2002, los cables Cat5e fueron reemplazados por los cables Cat6. Estos cables Ethernet ofrecían compatibilidad con estándares anteriores. Los hilos internos de un cable Cat6 son más gruesos, con un calibre AWG de 23. Esto permite transferir más datos y un mejor rendimiento que el Cat5e. La torsión de los pares de hilos es más apretada, y una ranura de plástico los separa para mejorar la separación y la diafonía. El Cat6 soporta velocidades de hasta 1000 Mbps (1 Gbps) con un ancho de banda de 250 MHz. Admite internet de hasta 10 Gigabits a distancias de hasta 55 metros, lo que lo convierte en una opción asequible para aplicaciones de corta distancia.
Cat6a (Augmented Category 6)
El Cat6a es una versión mejorada de los cables Ethernet Cat6. La única diferencia reside en el grosor de las estrías, la cubierta y el material aislante, lo que mejora la resistencia del Cat6a a la diafonía. El grosor del cable es el mismo (AWG23). El grosor total del cable aumenta de diámetro. Este aumento de grosor limita la curvatura. El Cat6a ofrece un ancho de banda mayor de 500 MHz y permite internet de 10 Gigabits a una distancia total de 100 metros. El cable utiliza un conector similar al del cable Ethernet Cat6, con compatibilidad total con velocidades de transmisión 10GBASE-T.
Cat7 (Category 7)
Lanzado en 2010, los cables Cat7 llevan los cables Ethernet Cat6 al siguiente nivel. En lugar del material de blindaje común, el Cat7 blinda pares individuales para mejorar aún más la resistencia a la diafonía. Sigue utilizando la misma configuración de 4 pares de cobre de 23 o 22 AWG. El objetivo principal de los cables Cat7 era garantizar la durabilidad del sistema de red en entornos donde se requieren conexiones de alta velocidad. Ofrece un rendimiento excepcional en entornos con alta interferencia, donde la EMI puede afectar directamente la capacidad de transferencia de datos del cable. La categoría del cable Ethernet Cat7 está bien definida en la norma ISO/IEC 1181. Soporta velocidades de hasta 10.000 Mbps (10 Gbps) con un ancho de banda de 600 MHz.
Cat7a (Augmented Category 7)
En cuanto a los cables Cat7a, no están ampliamente disponibles en el mercado y su soporte de hardware es limitado. Aunque no son más rápidos que los Cat7 en términos de velocidad de transmisión, ofrecen un 50% más de ancho de banda, lo que puede ser beneficioso para configuraciones específicas.
Cat8 (Category 8)
El diseño de los cables Cat8 está dirigido a centros de datos y entornos empresariales donde las conexiones de velocidad extremadamente alta son esenciales para el rendimiento. Es el cable Ethernet más avanzado para redes. Los usuarios pueden encontrar cables Cat8 con calibres de cable que van desde 22 hasta 26 AWG. Estos cables incorporan conductores de cobre de la más alta calidad para una conectividad de alta velocidad. Tienen blindajes más gruesos que los cables Cat7 y Cat6. No existen cables Cat8 sin blindaje. Soporta velocidades de hasta 40.000 Mbps (40 Gbps) con un ancho de banda de 2000 MHz. Su velocidad es excesiva para la mayoría de las aplicaciones modernas, pero ideal para centros de datos.
| Categoría | Velocidad (Mbps) | Ancho de banda (MHz) | Distancia (metros) | Características principales |
|---|---|---|---|---|
| Cat5e | 1000 | 100 | 100 | Primero en alcanzar 1 Gbps, adecuado para WiFi multidispositivo |
| Cat6 | 1000 | 250 | 100 | Ancho de banda más amplio para velocidades más rápidas, admite 10 Gbps para distancias cortas |
| Cat6a | 10.000 | 500 | 100 | Cat6 aumentado admite 10 Gbps para distancias más largas |
| Cat7 | 10.000 | 600 | 100 | Blindaje mejorado y material del cable para mayor capacidad de datos, compatible con PoE |
| Cat8 | 40.000 | 2000 | 30 | Ideal para centros de datos, admite 40 Gbps para distancias cortas, PoE de alta potencia. |
Como crimpar Cable UTP Cat 6a con Rj45 conectores EZ PASS THROUGH
Distancia Máxima y Pérdida de Señal
La longitud del cable Ethernet puede afectar significativamente el rendimiento de la red. Comprender la relación entre la longitud del cable, la pérdida de señal y el rendimiento general de la red es esencial para optimizar su configuración. Los cables Ethernet están diseñados para transmitir datos a diferentes distancias, pero cada tipo de cable tiene una longitud máxima recomendada para mantener un rendimiento óptimo.
La longitud máxima estándar para un cable UTP Cat5e o Cat6 es de 100 metros (328 pies). Superar esta distancia puede generar pérdida de señal y menor velocidad. A medida que aumenta la longitud del cable Ethernet, la calidad de la señal comienza a degradarse. Esto se conoce como pérdida o atenuación de la señal. La pérdida o atenuación de la señal es uno de los mayores desafíos al configurar una red Ethernet. A medida que aumenta la longitud del cable, la integridad de la señal disminuye, lo que provoca velocidades más lentas, errores de datos e inestabilidad en la red.
Para redes de gran tamaño, como las de edificios de oficinas, centros de datos o entornos de fabricación, gestionar la longitud del cable es fundamental para garantizar un rendimiento de red fiable. Para un rendimiento óptimo, los cables Ethernet Cat 5e y Cat 6 no deben superar los 100 metros (328 pies) de longitud. Exceder esta longitud puede provocar una pérdida de señal significativa, lo que resulta en velocidades lentas y errores en la transmisión de datos.
Si su red requiere mayores distancias o velocidades más altas (10 Gbps o superiores), considere usar cables Cat 6a o Cat 7, que ofrecen un mejor rendimiento en distancias extendidas. Utilice cables Ethernet Cat 6a o Cat 7 cuando necesite aplicaciones de mayor velocidad, mayores distancias o escalabilidad futura. Estos cables admiten velocidades de hasta 10 Gbps y son ideales para entornos donde la transferencia rápida de datos es esencial.
Cuando las instalaciones se acercan al límite de canal de 100 metros, otro factor cobra importancia: el calibre del conductor. Los conductores de cobre más gruesos reducen la resistencia a lo largo de la distancia, lo que puede ayudar a estabilizar tanto la transmisión de datos como el suministro de voltaje PoE en tendidos horizontales largos.
Para conexiones de mayor longitud, como las que conectan edificios distantes o atraviesan grandes espacios de oficinas, el uso de extensores, repetidores o amplificadores de señal Ethernet puede ayudar a amplificar la señal y extender el alcance de la red. Estos dispositivos funcionan regenerando la señal Ethernet, lo que garantiza que los datos se mantengan fuertes y nítidos a largas distancias.
Cuando la longitud de los cables Ethernet supera los 100 metros o se requieren conexiones de alta velocidad y larga distancia, la fibra óptica es la mejor alternativa. A diferencia de los cables de cobre tradicionales, la fibra óptica transmite señales de luz, que no se ven afectadas por la interferencia electromagnética (EMI) ni por la pérdida de señal en largas distancias. La fibra óptica mantiene el rendimiento de la red en distancias mucho mayores, normalmente hasta 10 kilómetros, sin sufrir atenuación.
Estándares de Distancia
- 1000BASE-T: Cualquier cable que usemos que sea Cat5e o superior tiene un límite de hasta 100 metros de distancia.
- 10GBASE-T: Este estándar permite alcanzar los 100 metros con cableado Cat 6A o superior. Si utilizas cableado Cat 6 podrás tener una distancia de hasta 37 metros con diafonía no favorable, y hasta 55 metros con diafonía favorable.
Tipos de Blindaje y su Impacto
Además de la categoría, es crucial considerar el apantallamiento del cable, que protege contra interferencias electromagnéticas y de radiofrecuencia. El apantallamiento de los cables de red actúa a modo de jaula de Faraday, protegiendo el interior del mismo de las interferencias electromagnéticas o ruido eléctrico.

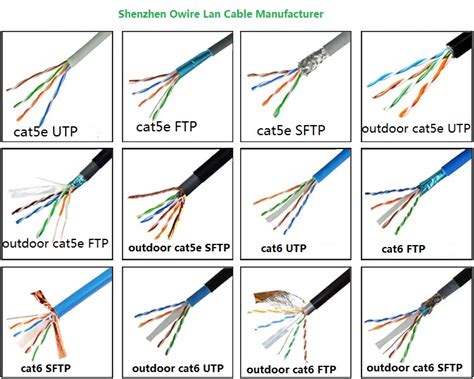

Existen principalmente cuatro tipos de cable de par trenzado diferentes, dependiendo del revestimiento y el recubrimiento de los cables:
UTP (Unshielded Twisted Pair - Par Trenzado No Apantallado)
Es un cable sin apantallamiento. Se basa en el trenzado de pares para reducir interferencias, siendo más económico y fácil de instalar. Es el más usado en las redes domésticas debido a su bajo coste y gran rendimiento. Sin embargo, produce más errores por interferencias o diafonía que otros tipos de cables de red que no tienen protecciones adicionales. Los cables UTP son los más utilizados en el mercado y se consideran el medio basado en cobre más rápido disponible. Se puede utilizar hasta una longitud de segmento de cable de unos 100 metros solamente.
FTP (Foiled Twisted Pair - Par Trenzado con Pantalla Global)
En este tipo de cable, los pares que están trenzados par a par no se encuentran apantallados, pero sí disponen de una pantalla global dentro de la cubierta de plástico para mejorar el nivel de protección frente a interferencias externas. Estos cables producen menos errores por interferencias externas que el UTP. El precio de este tipo de cable de red es algo más caro que el UTP.
STP (Shielded Twisted Pair - Par Trenzado Apantallado)
En este tipo de cable de red, los pares que están trenzados par a par se encuentran recubiertos por una lámina fina de papel de aluminio, con el objetivo de proteger los pares frente a posibles interferencias y también al ruido eléctrico. Es muy rígido, lo que dificulta su instalación en determinados escenarios, y es bastante caro en comparación con UTP.
SFTP (Shielded Foiled Twisted Pair - Par Trenzado Blindado y Apantallado)
Es un tipo de cable especial que combina las protecciones del FTP y STP. Los pares trenzados de cables van recubiertos cada uno por una malla protectora, pero a la vez todo el conjunto de pares también tiene un recubrimiento extra. Los cables S/FTP son los mejores en cuanto a protección frente a interferencias o ruido externo, los más rígidos por las múltiples protecciones incorporadas, y también los más caros.
En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado. Para entornos con interferencia electromagnética (EMI) significativa, es posible que necesite cables blindados.
Conectores RJ45 y Estándares de Cableado
El conector RJ-45 es un componente esencial en las redes de comunicación modernas, permitiendo la interconexión de dispositivos a través de cables Ethernet. El término "RJ" proviene de "Registered Jack" (Jack Registrado), una nomenclatura establecida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos en 1976 para estandarizar las interfaces de telecomunicaciones. El conector RJ-45, específicamente, fue diseñado para aplicaciones de telecomunicaciones y redes de datos, permitiendo una conexión modular y estandarizada. El conector RJ-45, también conocido como 8P8C (8 posiciones y 8 contactos), está diseñado para cables de par trenzado, como los utilizados en las categorías Cat 5, Cat 5e, Cat 6 y superiores.
Para garantizar una correcta conexión y funcionamiento de las redes, es fundamental seguir los estándares de cableado establecidos. El uso de estos estándares varía según la aplicación. La elección entre T568A y T568B depende de las especificaciones de la red y de la consistencia en la instalación. Es importante que ambos extremos del cable sigan el mismo estándar para garantizar una conexión directa. Una terminación incorrecta de los cables Ethernet puede provocar problemas de señal, como errores de datos y velocidades lentas. Es fundamental seguir los estándares de terminación de cables adecuados, como el T568A o T568B. Los estándares de cableado garantizan que ambos extremos del cable estén correctamente conectados. Esto asegura que las señales fluyan sin interrupciones ni degradación a través de la red.
Factores que Afectan el Rendimiento del Cableado
Varios factores pueden afectar el rendimiento de un cable Ethernet:
- Inducción Electromagnética (EMI): La EMI puede estar presente en aplicaciones domésticas e industriales. Se produce por cables de alta tensión que pasan cerca del cable Ethernet. La EMI puede provocar la pérdida de paquetes que viajan por el cable Ethernet o inducir errores.
- Atenuación: La señal Ethernet utiliza electricidad para transferir datos. La intensidad de la señal puede disminuir a medida que aumenta la distancia del cable Ethernet. La resistencia, la capacitancia, la inductancia y el efecto pelicular pueden causar atenuación de la señal.
- Diafonía (Crosstalk): Los protocolos de comunicación Ethernet utilizan múltiples canales para transmitir datos. La proximidad de estos cables puede causar interferencias entre estos canales. La degradación de la señal causada por la interferencia se denomina efecto de diafonía. El Cat 6 reduce la diafonía en comparación con el Cat 5e gracias a su mayor aislamiento interno.
- Pérdida de Retorno: En redes gigabit, la pérdida de retorno es la relación entre la señal inyectada desde el transmisor y la señal que regresa a la fuente. Se debe a discontinuidades del material y desajustes de impedancia. Suele ocurrir cuando el cable está demasiado doblado o retorcido.
Consideraciones Adicionales para la Selección de Cableado
Al seleccionar cables Ethernet para la red de su oficina, considere la velocidad, la distancia y la escalabilidad futuras necesarias. Para la mayoría de las configuraciones de oficina, los cables Cat 5e o Cat 6 deberían ser suficientes. Sin embargo, si busca una red preparada para el futuro, capaz de soportar aplicaciones de alta velocidad, como computación en la nube o transferencias de archivos grandes, elija cables Cat 6a o Cat 7.
Además, para entornos con interferencia electromagnética (EMI) significativa, es posible que necesite cables blindados. Considera si el cable estará expuesto a interferencias electromagnéticas, humedad o calor. En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado.
Un cable UTP dañado suele presentar pérdida de velocidad, desconexiones frecuentes o imposibilidad de establecer conexión. También pueden observarse cortes, dobleces pronunciados o conectores RJ45 deteriorados. La inversión en cables UTP de calidad es fundamental para garantizar una conexión a Internet estable, segura y duradera. Cuando se trata de garantizar una conexión a Internet estable y segura, elegir cables UTP de calidad significa apostar por calidad, respaldo y confianza.
Si estás teniendo problemas de conexión, cabe la posibilidad que sea por el cable de red, pero también por otras causas. Puedes probar reiniciando el router para ver si el problema persiste, y probar si el fallo de conexión sucede en todos los dispositivos.
Si estás armando una red o simplemente querés mejorar el rendimiento de tu conexión, la pregunta sobre qué velocidad alcanza un cable Ethernet Cat 6 no es menor. El cable Ethernet Categoría 6, o simplemente Cat 6, es una evolución del conocido Cat 5e. En pruebas reales, el rendimiento del Cat 6 es excelente cuando se lo combina con switches y routers modernos. Como podés ver, el Cat 6 ofrece una excelente relación precio-prestaciones.
El Cat 6 es hoy por hoy la opción más balanceada entre costo, desempeño y vida útil. Calidad del cable: No todos los Cat 6 son iguales. Aunque el cable Cat 6 fue estandarizado en 2002, más del 50% de las redes residenciales aún utilizan cables Cat 5e o inferiores, desaprovechando el potencial de velocidad de sus dispositivos modernos.
Para un usuario doméstico con equipamiento Gigabit Ethernet y que podría pasarse a redes Multigigabit próximamente, la recomendación es comprar cableado Cat 6 de tipo UTP, porque la diferencia de precio con Cat5e es mínima, y tendrás un cable que será capaz de proporcionar velocidades de hasta 10Gbps en tramos cortos. Si eres un usuario algo más avanzado, con todo equipamiento Multigigabit e incluso equipos 10G, la recomendación es usar como mínimo cables Cat6, además, sería aconsejable comprar cableado Cat 7 que tiene un precio muy bueno si tenemos en cuenta la calidad-precio, este tipo de cableado Cat7 no solamente te proporcionará una gran velocidad, sino que es de tipo S/FTP, por tanto, tenemos la máxima protección posible. Si vas a cablear tu casa desde cero y pasar cable de red por las diferentes habitaciones, sin lugar a dudas te recomendamos utilizar cableado Cat 7 porque te garantizará tener una red 10G sin problemas por todas las habitaciones.
