En el dinámico mundo de la tecnología de video y las redes, la calidad y la fiabilidad de la transmisión de señales son primordiales. Dentro de este ámbito, el conector BNC (Bayonet Neill-Concelman) se erige como un componente fundamental, apreciado por su robustez y su capacidad para mantener la integridad de la señal en una amplia variedad de aplicaciones. Este artículo se adentra en el universo del conector BNC, desentrañando su funcionamiento, sus ventajas, sus diversas aplicaciones y las consideraciones técnicas que lo convierten en una elección preferida en entornos profesionales.
¿Qué es un Conector BNC y Dónde se Utiliza Habitualmente?
El conector BNC, acrónimo de Bayonet Neill-Concelman, es un tipo de conector coaxial muy utilizado en aplicaciones de vídeo y RF (radiofrecuencia). Su diseño se basa en un mecanismo de conexión tipo bayoneta, que permite una conexión y desconexión rápida y segura. Este tipo de conector es especialmente adecuado para la transmisión de señales de alta frecuencia, como las que se encuentran en equipos de video profesional, sistemas de vigilancia (CCTV), instrumentación de laboratorio y algunas redes de datos más antiguas.
La principal característica del conector BNC es su anillo giratorio que, al ser accionado, asegura la conexión entre dos cables coaxiales o entre un cable y un dispositivo. Este mecanismo de giro y bloqueo garantiza una conexión firme y minimiza las posibilidades de desconexión accidental, un factor crucial en entornos donde la estabilidad de la señal es vital.
¿Cómo Funciona el Conector BNC?
El funcionamiento del conector BNC se basa en un diseño ingenioso que garantiza una conexión eléctrica sólida y una transmisión de señal fiable. El conector macho cuenta con un pin sobresaliente en su centro, diseñado para encajar perfectamente en el casquillo cilíndrico del conector hembra.
El mecanismo de conexión tipo bayoneta es clave en su operatividad. Para conectar ambos conectores, el pin central del macho se inserta en la ranura en forma de bayoneta del hembra. Posteriormente, se gira el conector en sentido contrario a las agujas del reloj hasta que queda asegurado en su lugar. Esta acción de giro no solo bloquea físicamente los conectores, sino que también asegura el contacto eléctrico entre el pin central del macho y el casquillo del hembra, formando un camino conductor para la señal.
Además, los conectores BNC están diseñados para trabajar con una impedancia característica específica, típicamente de 50 ohmios o 75 ohmios. La impedancia característica se refiere a la resistencia que presenta una línea de transmisión a la propagación de la señal. Al utilizar conectores BNC con la misma impedancia característica que el cable y los dispositivos conectados, se evitan reflejos de señal y se logra una transmisión óptima, minimizando la pérdida de calidad.
Ventajas y Beneficios del Conector BNC
Los conectores BNC ofrecen una serie de ventajas que los han consolidado como una opción preferida en muchas aplicaciones profesionales:
- Conexión Segura y con Baja Pérdida de Señal: El mecanismo de bayoneta proporciona una conexión mecánicamente segura y, cuando se utiliza con cables de calidad y la impedancia correcta, asegura una transmisión de señal con mínima pérdida. Esto es fundamental para mantener la integridad de señales de alta frecuencia, como video de alta definición.
- Facilidad de Uso: A pesar de su robustez, los conectores BNC son relativamente fáciles de conectar y desconectar. El mecanismo de giro y bloqueo, aunque seguro, permite una manipulación rápida, lo que ahorra tiempo en instalaciones y mantenimientos.
- Compatibilidad con una Amplia Variedad de Dispositivos: Los conectores BNC son un estándar de facto en muchas industrias, lo que significa que son compatibles con una gran cantidad de equipos, desde osciloscopios y generadores de señales hasta cámaras de seguridad y equipos de radiodifusión.
- Durabilidad: Fabricados con materiales de alta calidad, los conectores BNC son conocidos por su durabilidad, incluso en entornos exigentes. Existen versiones tanto resistentes como no resistentes a la intemperie, adaptándose a diversas condiciones de operación.
- Adaptación de Impedancias: Ofrecen una excelente adaptación de impedancias, lo que es crucial para evitar la degradación de la señal en aplicaciones de alta frecuencia.
¿Qué Tamaños y Configuraciones hay Disponibles para los Conectores BNC?
Los conectores BNC están disponibles en varias configuraciones para adaptarse a diferentes necesidades de conexión. Las más comunes son:

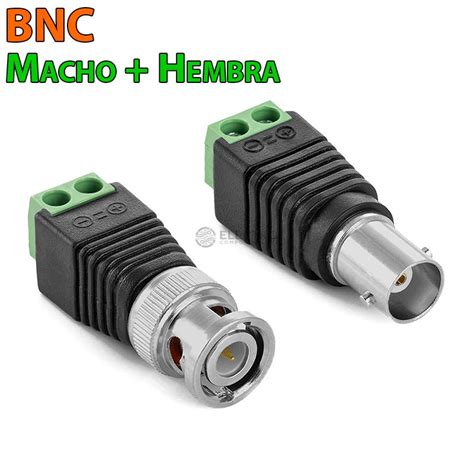

- Conector BNC Macho: Cuenta con un pin sobresaliente en el centro, diseñado para conectarse a una toma hembra.
- Conector BNC Hembra: Posee una ranura o casquillo en el centro, donde se inserta el pin del conector macho.
Además de estas configuraciones básicas, existen adaptadores y accesorios BNC que amplían su versatilidad:
- Adaptador BNC a RCA: Permite conectar un cable BNC a una entrada de tipo RCA, facilitando la interconexión entre dispositivos con diferentes tipos de conectores.
- Conector T BNC: Un adaptador que permite dividir una conexión BNC en dos conexiones separadas, útil para duplicar una señal.
- Terminador BNC: Un pequeño dispositivo utilizado para cerrar una conexión BNC no usada, generalmente con una resistencia de 50 o 75 ohmios. Esto es crucial para evitar reflejos de señal en terminaciones de línea.
- Conector de Barril BNC: Un adaptador simple que conecta dos cables BNC entre sí, extendiendo la longitud de un cable existente.
- Conector BNC Crimpado: Un tipo de conector que se fija al cable utilizando una herramienta de crimpado, ofreciendo una conexión muy robusta.
- Divisor BNC: Un dispositivo que permite dividir una única conexión en múltiples salidas, útil para distribuir una señal a varios destinos.
Cables BNC y su Relación con la Transmisión de Señales

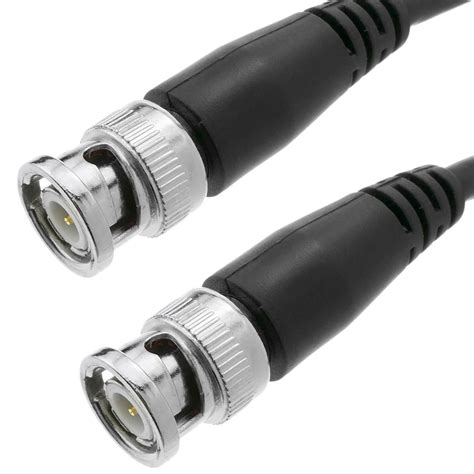

Un cable BNC es, en esencia, un tipo de cable coaxial equipado con conectores BNC en ambos extremos. Estos cables están diseñados específicamente para transmitir señales de alta frecuencia a largas distancias con una pérdida mínima de señal. Su construcción, que incluye un conductor central, un aislante dieléctrico, una malla conductora y una cubierta exterior, está optimizada para minimizar las interferencias y la atenuación.
Los cables BNC se utilizan comúnmente con cables coaxiales que presentan una impedancia característica de 50 ohmios o 75 ohmios. Los cables de 50 ohmios suelen emplearse en aplicaciones de RF y equipos de prueba, mientras que los de 75 ohmios son el estándar para la transmisión de video, tanto analógico como digital.
La longitud de los cables BNC puede variar considerablemente, desde unos pocos centímetros hasta varios cientos de metros, dependiendo de la aplicación específica y los requisitos del sistema. La calidad del cable, incluyendo el material del conductor, el tipo de dieléctrico y la densidad de la malla, influye directamente en la atenuación de la señal y la resistencia a las interferencias.
BNC y la Transmisión de Video de Alta Definición
Una pregunta frecuente es si los conectores y cables BNC son adecuados para transmitir video de alta definición. La respuesta es un rotundo sí. Los conectores BNC, junto con cables coaxiales de alta calidad con la impedancia adecuada (generalmente 75 ohmios) y el ancho de banda necesario, son perfectamente capaces de soportar resoluciones de video de alta definición, incluyendo 4K.
Las señales SDI (Serial Digital Interface) y HD-SDI, que son estándares para la transmisión de video digital profesional, utilizan predominantemente conectores BNC. Estas señales requieren un gran ancho de banda y una transmisión fiable, características que los sistemas BNC proporcionan de manera eficiente.
- Definición Estándar (SD): Los conectores BNC y cables coaxiales admiten resoluciones de video SD, como 480i (NTSC) y 576i (PAL).
- Alta Definición (HD): También admiten resoluciones de video HD, como 720p (1280x720 píxeles) y 1080p (1920x1080 píxeles).
- Ultra Alta Definición (UHD): En muchos casos, los conectores BNC y cables coaxiales de alta calidad pueden soportar resoluciones UHD, incluyendo 4K (3840x2160 píxeles) e incluso resoluciones superiores.
Es importante destacar que la resolución real que se puede transmitir con éxito depende de varios factores, como la calidad del cable coaxial, la distancia de transmisión, la presencia de interferencias y las especificaciones de los dispositivos de origen y destino. Utilizar cables de alta calidad con el ancho de banda necesario es esencial para garantizar la integridad de la señal en resoluciones más altas.
Nolasco AV Explica: Señal de Video SDI
¿BNC es Analógico o Digital?
Los cables BNC son sorprendentemente versátiles y pueden transmitir tanto señales analógicas como digitales. Originalmente diseñados para video analógico, los cables BNC modernos, especialmente aquellos fabricados por proveedores especializados, ahora admiten formatos digitales de alto ancho de banda como SDI y HD-SDI. Esto los hace ideales para entornos de video profesional que requieren tanto la transmisión de señales tradicionales como las más recientes tecnologías digitales.
¿Son los Conectores BNC Impermeables?
Los conectores BNC estándar no son inherentemente impermeables. Sin embargo, muchos fabricantes y mayoristas ofrecen conectores BNC especializados que sí son resistentes a la intemperie. Estos suelen incorporar juntas tóricas o fundas impermeables, lo que los hace adecuados para instalaciones en exteriores o en entornos hostiles donde la protección contra la humedad y otros elementos es fundamental.
¿El Cable BNC es lo Mismo que el Cable Coaxial?
Si bien los cables BNC son un tipo específico de cable coaxial, no son idénticos a todos los cables coaxiales. El término "cable coaxial" es una categoría amplia que abarca una gama de cables con diversos tipos de conectores, como BNC, tipo F (común en televisión por cable) y RCA. Los cables BNC utilizan exclusivamente conectores BNC, que se distinguen por su mecanismo de acoplamiento de bayoneta rápido y su fiable integridad de señal.
¿El Cable BNC es lo Mismo que el Cable RCA?
Los cables BNC difieren significativamente de los cables RCA tanto en el diseño del conector como en sus usos habituales. Los conectores BNC proporcionan una conexión más segura, robusta y resistente a interferencias, lo que los hace ideales en entornos profesionales e industriales donde la fiabilidad es primordial. Los cables RCA, por otro lado, son más comunes en la electrónica de consumo, priorizando la simplicidad y la asequibilidad. Para aplicaciones profesionales de alta calidad, los cables BNC, fabricados con especificaciones rigurosas, superan a los cables RCA en fidelidad de señal y durabilidad.
¿Es el Cable BNC Mejor que el Cable RCA?
La elección entre cables BNC y RCA depende enteramente de la aplicación. Los cables BNC son excelentes para transmitir señales de alta frecuencia con mínima pérdida, lo que los hace ideales para radiodifusión, videovigilancia y equipos de prueba. Los cables RCA son más adecuados para la electrónica de consumo, donde la facilidad de uso y el coste son factores más importantes que el rendimiento de alta frecuencia. Para aplicaciones que requieren la máxima integridad de señal y durabilidad, los BNC son la opción superior.
Convertidores HDMI a BNC: Un Puente Tecnológico

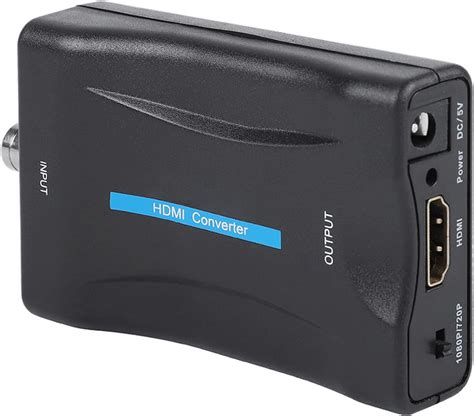

En la era digital, la necesidad de interconectar dispositivos con diferentes estándares de conectividad es constante. Los convertidores de HDMI a BNC juegan un papel crucial en este sentido. Un convertidor de señal HDMI a BNC puede transformar la señal digital HDMI en una señal de video compuesto BNC y, a menudo, en audio analógico estéreo de 3.5 mm.
Estos dispositivos son particularmente útiles para conectar equipos modernos con salidas HDMI (como consolas de videojuegos, reproductores Blu-ray, ordenadores o decodificadores de TV) a televisores, grabadoras o monitores más antiguos que utilizan entradas BNC. Con tecnología avanzada de procesamiento de señales, estos convertidores pueden lograr una conversión sin pérdidas, brindando una calidad de imagen de alta resolución y sin distorsiones con colores y detalles excelentes. Son compatibles con formatos como NTSC y PAL, lo que amplía su aplicabilidad a nivel global.
Consideraciones Adicionales
La terminación de un conector BNC implica un proceso cuidadoso de pelar el cable coaxial, exponiendo su conductor interno y las capas aislantes, para luego fijar el conector de manera que se asegure una conexión firme y eléctrica. Los conectores BNC, en general, están diseñados para ser de un solo uso en el sentido de que, una vez crimpados o soldados a un cable, no se suelen desinstalar y reinstalar sin dañar el cable o el conector.
La frecuencia máxima que puede soportar un conector BNC depende de varios factores, como el tipo y la longitud del cable utilizado, la calidad de la fabricación del conector y la aplicación específica. Sin embargo, los conectores BNC de alta calidad, especialmente los de 75 ohmios diseñados para video, pueden manejar frecuencias de varios gigahercios, lo que los hace adecuados para las demandas de la transmisión de video moderno.
