El cable CAT 5, también conocido como cable de Categoría 5, es un componente fundamental en la infraestructura de redes de datos modernas. Su diseño y características lo han convertido en una solución popular para conectar una amplia gama de dispositivos, desde computadoras hasta cámaras IP, facilitando la comunicación y el intercambio de información en redes de área local (LAN). Este artículo explora en detalle la naturaleza del cable CAT 5, sus aplicaciones, sus ventajas, y cómo se compara con sus sucesores, ofreciendo una perspectiva completa sobre su relevancia en el mundo del cableado estructurado.
Comprendiendo la Tecnología del Cable CAT 5

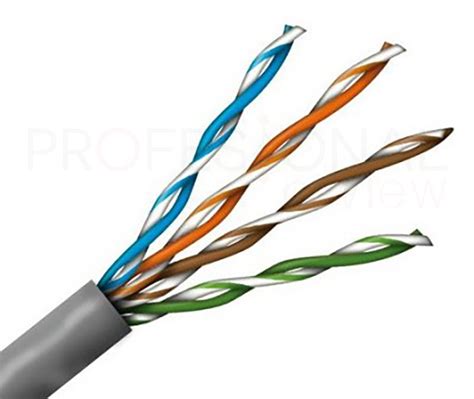

Un cable CAT 5 es un tipo de cable Ethernet que se caracteriza por incluir cuatro pares de alambres de cobre trenzados. Esta configuración trenzada es crucial, ya que ayuda a mitigar la interferencia electromagnética proveniente de fuentes externas, como electrodomésticos o sistemas de iluminación fluorescente. La denominación "CAT 5" se refiere a "Categoría 5", indicando su nivel de rendimiento dentro de los estándares de cableado de red.
Originalmente, el cable CAT 5 soportaba un ancho de banda de hasta 100 MHz y velocidades de transmisión de datos de hasta 100 Mbps. Si bien estas especificaciones pueden parecer modestas en comparación con los estándares actuales, fueron revolucionarias en su momento y permitieron la expansión de redes de alta velocidad en entornos domésticos y de pequeñas oficinas. Su capacidad para transmitir señales de vídeo y telefonía, además de datos informáticos estándar, lo consolidó como una solución versátil. De hecho, el CAT 5 suele ser el mínimo necesario para la Voz sobre IP (VoIP) hospedada, demostrando su adaptabilidad a nuevas tecnologías.
Aplicaciones y Ventajas del Cable CAT 5
Los cables CAT 5 son ideales para la interconexión de computadoras dentro de una red de área local (LAN). Sin embargo, su utilidad se extiende mucho más allá, permitiendo la conexión de una variedad de dispositivos de red. Puedes emplearlos para conectar módems, enrutadores, consolas de videojuegos, teléfonos y cámaras IP, creando así una infraestructura de red robusta y funcional.
Una de las mayores ventajas intrínsecas de los cables CAT 5 es su capacidad para ofrecer tasas de transferencia de datos rápidas, alcanzando hasta 100 Mbps. Esta velocidad es más que suficiente para muchas de las tareas cotidianas, incluyendo la transferencia de archivos, la navegación web y la transmisión de video en resoluciones estándar. Además, los cables CAT 5 cuentan con un blindaje mejorado en comparación con sus versiones anteriores, lo que limita la interferencia externa y asegura la integridad de los datos transmitidos.
Los cables CAT 5 suelen terminar en un conector RJ45, un estándar ampliamente reconocido en la industria de las redes. Este tipo de conector asegura una conexión física segura y confiable entre el cable y los dispositivos de red.
Compatibilidad con Power over Ethernet (PoE)
Los cables CAT 5 también pueden ser compatibles con la tecnología Power over Ethernet (PoE). PoE es una innovación que permite la transmisión simultánea de datos y energía eléctrica a través de un único cable Ethernet. Esta capacidad es particularmente beneficiosa para dispositivos que requieren alimentación eléctrica pero que pueden estar ubicados en lugares de difícil acceso para tomas de corriente convencionales. Cámaras IP y puntos de acceso inalámbrico son ejemplos perfectos de dispositivos que aprovechan esta tecnología, simplificando la instalación y reduciendo la necesidad de cableado de alimentación adicional. Con PoE, es posible monitorear dispositivos de red, como cámaras de seguridad, sin depender exclusivamente de conexiones inalámbricas o de la proximidad a una toma de corriente.

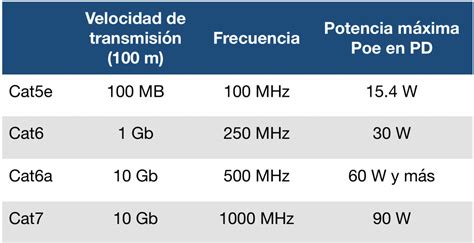

La Evolución del Cableado Ethernet: CAT 5e, CAT 6 y Más Allá
Si bien el cable CAT 5 sentó las bases para el cableado de red de alta velocidad, la tecnología ha evolucionado significativamente. La necesidad de mayores anchos de banda y velocidades de transmisión de datos ha impulsado el desarrollo de categorías de cable superiores.
Cable CAT 5e (Enhanced)
El CAT 5e, o "enhanced" (mejorado), es una evolución directa del CAT 5. Fue diseñado específicamente para reducir la diafonía, que es la interferencia entre los pares de cables dentro del mismo revestimiento, y para mejorar la capacidad general de transmisión. A pesar de mantener un ancho de banda de 100 MHz, el CAT 5e soporta velocidades de hasta 1 Gbps (1000 Mbps), haciéndolo significativamente más capaz que su predecesor y adecuado para redes gigabit. El CAT 5e se ha convertido en un estándar de facto para muchas instalaciones de red, ofreciendo un rendimiento mejorado sin requerir una revisión completa de la infraestructura.
Cable CAT 6
El cable CAT 6 representa un salto considerable en capacidad técnica. Soporta un ancho de banda de hasta 250 MHz y puede alcanzar velocidades de hasta 10 Gbps, aunque esta velocidad máxima se limita a distancias más cortas, típicamente hasta 55 metros. El CAT 6 también ofrece una mejor inmunidad al ruido y una menor diafonía en comparación con el CAT 5e. Estas mejoras lo hacen más adecuado para entornos donde la interferencia electromagnética (EMI) es una preocupación, como oficinas con abundante equipamiento electrónico.
Cable CAT 6a (Augmented)
El CAT 6a (augmented) es una versión mejorada del CAT 6. Duplica el ancho de banda a 500 MHz y, lo que es más importante, permite la transmisión de datos a 10 Gbps en distancias de hasta 100 metros. Esta capacidad lo convierte en la opción preferida para centros de datos y aplicaciones que demandan una transmisión de datos a alta velocidad en largas distancias. El CAT 6a es menos susceptible a la diafonía y a las interferencias externas, en parte debido a su diseño mejorado y a la disponibilidad de opciones con un blindaje más robusto.
Cable CAT 7
El cable CAT 7 representa un avance significativo en cuanto a las técnicas de blindaje. Utiliza un esquema de blindaje total por par (S/FTP - Shielded/Foiled Twisted Pair), donde cada par de alambres está envuelto individualmente en una lámina protectora, y además el conjunto de pares está cubierto por una malla o lámina general. Este diseño reduce drásticamente la interferencia electromagnética (EMI) y la diafonía. Con un ancho de banda de hasta 600 MHz, el CAT 7 soporta velocidades de hasta 10 Gbps en distancias de hasta 100 metros. Es una opción robusta para aplicaciones industriales y entornos donde la EMI es una preocupación crítica, como instalaciones cercanas a maquinaria industrial pesada.
ETHERNET: Qué es, Historia, Cables y Topología
Consideraciones para la Instalación y Mantenimiento
La correcta instalación y el mantenimiento de los cables CAT 5 son esenciales para garantizar un rendimiento óptimo y una conexión segura.
Longitud y Blindaje
La longitud recomendada para un cable CAT 5, al igual que para otras categorías de cable Ethernet, para evitar una pérdida de señal significativa es de 100 metros (aproximadamente 328 pies). Al configurar una red local en casa, es importante mantener las longitudes de cable dentro de las especificaciones recomendadas: generalmente hasta 90 metros para las conexiones principales (backbone) y hasta 4 metros para los cables de conexión (patch cords).
Si se instalan correctamente, los cables CAT 5 ofrecen conexiones seguras. El material de blindaje que poseen ayuda a prevenir fugas de señal, lo que no solo mejora la integridad de los datos sino que también puede tener implicaciones en la seguridad de la red al dificultar la interceptación de señales.
Verificación y Diagnóstico
Para verificar la integridad física y la conexión de un cable CAT 5, se pueden utilizar probadores de cables. Estos dispositivos son herramientas valiosas que identifican defectos en el cableado, verifican la correcta terminación de los pares, comprueban las velocidades de conexión y detectan interferencias externas.
Además, para asegurar que un cable está funcionando correctamente, se pueden medir parámetros como la atenuación, que es la pérdida de señal a lo largo del cable. Si se detectan valores de atenuación inesperados, esto podría ser una señal de daño en el cable o de una instalación deficiente.
Factores Ambientales
Al elegir el lugar de instalación para el cableado de red, es crucial considerar factores ambientales que puedan afectar el rendimiento y la longevidad de los cables. La temperatura, la humedad y la presencia de campos electrostáticos pueden influir negativamente en la integridad de la señal y en la durabilidad del cableado. Por ejemplo, la exposición prolongada a altas temperaturas puede degradar el material aislante del cable.
Etiquetado y Organización
Para facilitar el mantenimiento y la gestión de la infraestructura de red, es fundamental etiquetar correctamente los extremos de los cables. Una correcta organización y etiquetado permiten identificar rápidamente cada conexión, lo que agiliza la resolución de problemas y las futuras modificaciones de la red.
Conclusión Parcial: El Legado y la Continuidad del CAT 5
En resumen, los cables CAT 5 han sido y siguen siendo una opción económica, confiable y fácil de instalar para una amplia gama de necesidades de red. Ofrecen velocidades aceptables para la mayoría de las aplicaciones domésticas y de pequeñas oficinas, desde transferencias de archivos hasta la transmisión de video. Aunque las categorías de cable más avanzadas como CAT 5e, CAT 6, CAT 6a y CAT 7 ofrecen un rendimiento superior en términos de velocidad y ancho de banda, el CAT 5 y su sucesor directo, el CAT 5e, continúan siendo relevantes en muchas instalaciones existentes y para aquellos que buscan una solución de red rentable y funcional. La elección de la categoría de cable adecuada sigue siendo una decisión esencial para asegurar la eficiencia y el rendimiento óptimo de cualquier infraestructura de red.
El cableado estructurado, que forma la base de la mayoría de las redes informáticas y de comunicación, se beneficia enormemente de la estandarización y la evolución continua de los cables Ethernet. Conocer las diferencias entre las distintas categorías de cable, desde el CAT 5 hasta las versiones más modernas, permite tomar decisiones informadas al momento de diseñar, implementar o actualizar una infraestructura de red, asegurando que se cumplan las demandas actuales y futuras de conectividad.
