La tecnología de transmisión de señales ha evolucionado drásticamente, permitiendo la visualización de contenido diverso en nuestros televisores, desde canales digitales hasta imágenes de videovigilancia y películas. En el corazón de esta capacidad se encuentran los moduladores digitales, dispositivos que juegan un papel crucial en la forma en que las señales de audio y video se procesan y distribuyen. Cuando se combinan con la robustez y la eficiencia del cable coaxial, se abre un abanico de posibilidades para la distribución de señales de alta calidad.
¿Qué es un Modulador Digital?

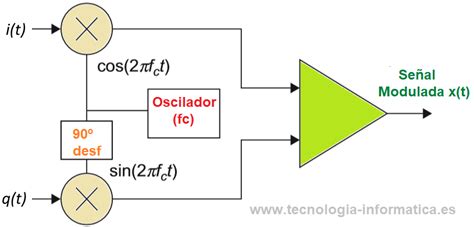

En su esencia técnica, un modulador es un dispositivo que convierte (modula) una señal de audio y/o video proveniente de una fuente específica en una señal de radiofrecuencia (RF) que puede ser transmitida a través de un canal de televisión concreto. Los moduladores digitales, en particular, representan un salto cualitativo respecto a sus predecesores analógicos. Un modulador digital HD, por ejemplo, posee la capacidad de procesar una imagen de alta definición (FULL HD 1080x1920 píxeles) a una velocidad impresionante de 30 fotogramas por segundo. Esta velocidad de procesamiento es comparable a la de un escáner de alta gama funcionando a un ritmo vertiginoso.
Además de esta capacidad de procesamiento gráfico, un modulador digital es capaz de modular la señal en un canal de TV específico. Esto es fundamental para manejar grandes volúmenes de datos, que en bruto pueden alcanzar los 960 Mbit/segundo (equivalente a 2 megapíxeles por fotograma a 30 fotogramas por segundo). La principal diferencia entre moduladores analógicos y digitales radica en el tipo de señal que modulan: los analógicos operan sobre señales analógicas y las convierten en canales analógicos, mientras que los digitales trabajan con señales digitales. En última instancia, la función principal de un modulador es permitir el envío de la señal de video y audio de cualquier dispositivo compatible a cualquier televisor conectado a la red de distribución.
El Papel Fundamental del Cable Coaxial

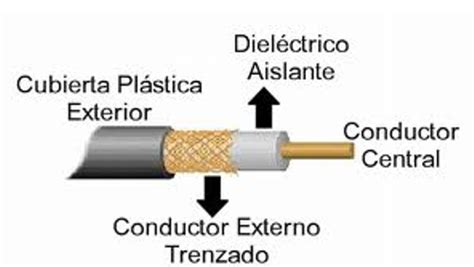

Para comprender plenamente cómo funcionan los moduladores digitales y su integración en los sistemas de distribución de señal, es esencial entender la naturaleza y las capacidades del cable coaxial. El cable coaxial es un tipo de cable eléctrico diseñado específicamente para transmitir señales de alta frecuencia con un mínimo de interferencias. Su estructura es ingeniosamente diseñada para este propósito: consta de un conductor central, una capa aislante, una pantalla metálica y una capa aislante exterior.
Funcionamiento del Cable Coaxial
El cable coaxial actúa como un conducto para las señales eléctricas entre dispositivos. El conductor central es el encargado de transportar la señal principal, mientras que la cubierta metálica exterior actúa como un escudo, protegiendo la señal de interferencias externas. Las capas aislantes internas no solo proporcionan aislamiento eléctrico, sino que también son cruciales para mantener la integridad de la señal, permitiendo una transmisión eficaz de señales de alta frecuencia incluso a largas distancias.
Ventajas del Cable Coaxial
Una de las ventajas más significativas del cable coaxial es su capacidad para transmitir señales a largas distancias sin una pérdida notable de calidad. Comparado con otros tipos de cables, ofrece un apantallamiento superior contra interferencias electromagnéticas. Estas características lo convierten en la opción predilecta para aplicaciones como la televisión por cable (CATV), conexiones a Internet y sistemas de telecomunicaciones, donde la fiabilidad y el rendimiento son primordiales.
Aplicaciones del Cable Coaxial
La versatilidad del cable coaxial se extiende a múltiples aplicaciones:
Conexiones a Internet: De hecho, muchos proveedores de servicios de Internet por cable utilizan el cable coaxial para ofrecer acceso a Internet de alta velocidad a los hogares. El cable coaxial proporciona suficiente ancho de banda y calidad de señal para soportar conexiones de banda ancha. Aunque el cable Ethernet puede ofrecer mayor velocidad y menor latencia, el cable coaxial tiene la ventaja inherente de poder transportar señales de televisión simultáneamente.
Conexiones de Televisión: Es el cable estándar en las instalaciones de televisión por cable (CATV) y permite la transmisión de señales de televisión a larga distancia sin pérdida de calidad. Es compatible tanto con señales analógicas como digitales.
Instalaciones de Cámaras de Seguridad: Se utiliza comúnmente en sistemas de circuito cerrado de televisión (CCTV) para transmitir señales de video desde las cámaras a los dispositivos de grabación o monitoreo, garantizando una transmisión de video de alta calidad a largas distancias.
Conexión de Antenas: Es un medio eficaz para transmitir señales de radiofrecuencia desde la antena hasta el equipo receptor, ayudando a minimizar las interferencias.
Conexiones de Audio: Los cables coaxiales de audio digital se emplean para transmitir señales de audio de alta calidad en sistemas de cine en casa y configuraciones de audio profesionales, tanto para señales analógicas como digitales.
Tipos de Cable Coaxial y sus Diferencias
La elección del cable coaxial adecuado depende de la aplicación específica y los requisitos de rendimiento. Existen diversas variantes, cada una con características particulares:
RG-6 vs. RG-59
El RG-6 es un tipo de cable coaxial comúnmente utilizado para aplicaciones de alto ancho de banda, como la televisión por cable y las instalaciones satelitales. Posee un conductor central más grueso y un mejor apantallamiento que el RG-59, lo que lo hace ideal para tendidos de cable más largos y frecuencias más altas. El RG-59, por otro lado, tiene un conductor central más fino y es adecuado para tramos de cable más cortos y frecuencias más bajas. Para las aplicaciones modernas, el RG-6 suele ser la opción preferida debido a su rendimiento superior.
Blindaje Simple vs. Doble Blindaje
La diferencia principal radica en el nivel de protección contra interferencias. El cable coaxial de blindaje simple tiene una capa de blindaje metálico, ofreciendo una protección básica. El cable coaxial de doble blindaje, en cambio, cuenta con dos capas de blindaje metálico, proporcionando una mayor protección y una mejor integridad de la señal en entornos con altos niveles de interferencia.
Banda Base vs. Banda Ancha
El cable coaxial de banda base está diseñado para transportar una única señal, generalmente digital, sin modulación. Se utiliza típicamente para transmitir señales de video desde fuentes como computadoras a pantallas. El cable coaxial de banda ancha, por su parte, se utiliza para transportar múltiples señales simultáneamente, a menudo en diferentes rangos de frecuencia, siendo común en televisión por cable e Internet.
RG-6 y RG-11 para Alta Definición
Sí, el cable coaxial puede soportar señales de video de alta definición. Los cables coaxiales con suficiente ancho de banda, como el RG-6 o el RG-11, pueden transmitir señales de video de alta definición sin pérdida de calidad a distancias moderadas. Sin embargo, para distancias más largas o resoluciones más altas, se recomienda considerar amplificadores de señal o alternativas como los cables HDMI.
Integración de Moduladores Digitales y Cable Coaxial en Sistemas de Distribución
La instalación de un modulador digital permite disfrutar de canales digitales, imágenes de videovigilancia, publicidad y películas en cualquier televisor, incluso en aquellos más antiguos que solo aceptan señales a través del conector de antena. El proceso implica intercalar el modulador en cualquier punto de la distribución de cable coaxial.
Proceso de Instalación y Funcionamiento
Tanto por la salida del modulador como por la entrada del cable coaxial, se realiza la mezcla de la señal modulada con la señal existente en la red. El modulador añade su canal específico sin afectar al resto de canales ya presentes en la distribución. Es crucial que el canal seleccionado para la modulación no coincida con un canal de Televisión Digital Terrestre (TDT) existente, ya que esto generaría interferencias y haría imposible la visualización.
Modulación COFDM y Señales Satelitales
Los moduladores digitales modernos utilizan la modulación COFDM (Coded Orthogonal Frequency-Division Multiplexing), una técnica digital compleja empleada para transmitir canales de TDT. Esta modulación divide el canal de transmisión en el dominio del tiempo y la frecuencia, aplicando fórmulas matemáticas avanzadas. Para señales de televisión provenientes de una antena parabólica, se suele emplear la modulación QPSK (Quadrature Phase-Shift Keying), que es robusta contra ruidos e interferencias.
Conexión Típica de un Modulador Digital
El conexionado estándar para la mayoría de los moduladores digitales es el siguiente:
- Entrada HDMI: Se conecta la salida del receptor de televisión satélite o cualquier otra fuente de video que se desee modular.
- Entrada RF: Se conecta el cable coaxial proveniente de la antena UHF.
- Salida RF: Se utiliza para distribuir tanto la señal de antena como el canal modulado a toda la instalación.
Los moduladores digitales avanzados a menudo incorporan una salida HDMI adicional, lo que amplía sus capacidades de conexión.
Modulación COFDM
Consideraciones Adicionales y Fabricantes
La elección de un modulador digital y el cable coaxial adecuado es fundamental para garantizar un rendimiento óptimo. En el mercado existen numerosos fabricantes que ofrecen productos de alta calidad, como Televes, Ikusi o Satélite Rover, entre otros. Al seleccionar un cable coaxial, es importante considerar factores como la longitud del cable, la impedancia requerida (generalmente 75 ohmios para aplicaciones de video y RF), el tipo de blindaje y las condiciones ambientales de la instalación.
Impedancia y Capacitancia en Cables Coaxiales
La impedancia se refiere a la oposición total que presenta el cable al flujo de corriente alterna, expresada en ohmios. Es crucial para asegurar una correcta transmisión de la señal y la adaptación entre dispositivos. La capacitancia, por su parte, indica la capacidad del cable para almacenar carga eléctrica, afectando la velocidad de propagación de la señal e influyendo en su integridad.
Longitud del Cable y Calidad de Señal
La longitud del cable coaxial puede afectar significativamente la calidad de la señal. A medida que la distancia aumenta, la señal puede sufrir atenuación, lo que resulta en una disminución de su intensidad y una posible degradación de la calidad. Por ello, es esencial elegir la longitud de cable adecuada y el calibre y tipo de cable coaxial apropiados para minimizar la atenuación y garantizar una calidad de señal óptima. En la práctica, para evitar la degradación significativa de la calidad de imagen, especialmente del color, y la distorsión, la distancia de transmisión en sistemas de monitoreo con cable coaxial se limita generalmente a unos cien o doscientos metros. Para extender estas distancias, se emplean amplificadores coaxiales, aunque su cascada está limitada para no comprometer la calidad de transmisión.
Otras Aplicaciones del Cable Coaxial
Más allá de las telecomunicaciones y redes, el cable coaxial encuentra aplicaciones en campos como la medicina, para equipos de diagnóstico por imagen, y en aplicaciones militares y aeroespaciales para sistemas de comunicación y radar. Su capacidad para transmitir señales de RF con alta fidelidad lo hace indispensable en una amplia gama de tecnologías.
En resumen, la combinación de moduladores digitales y cable coaxial ofrece una solución robusta y versátil para la distribución de señales de audio y video. Desde la mejora de sistemas de entretenimiento doméstico hasta aplicaciones profesionales, esta sinergia tecnológica continúa desempeñando un papel vital en la forma en que interactuamos con la información audiovisual.
