La comunicación por fibra óptica se ha convertido en la columna vertebral de la era digital, impulsando avances en tecnología de la información y conectividad global. Su gran capacidad, alcance extendido y alta estabilidad la hacen indispensable en una multitud de aplicaciones, desde centros de datos hasta redes domésticas y sistemas de telecomunicaciones de larga distancia. Sin embargo, inherente a cualquier sistema de transmisión, la pérdida de potencia óptica, conocida como atenuación, es un desafío constante. Ignorar este fenómeno puede resultar en una comunicación deficiente y una interrupción de la señal, especialmente en despliegues de gran envergadura. Afortunadamente, existen estrategias efectivas para mitigar la atenuación y asegurar el funcionamiento óptimo de su red. Este artículo desglosa los tipos de atenuación en la fibra óptica, sus causas principales y las medidas preventivas y correctivas para mantener su infraestructura de comunicación funcionando sin problemas.
¿Qué Causa la Atenuación en la Fibra Óptica?

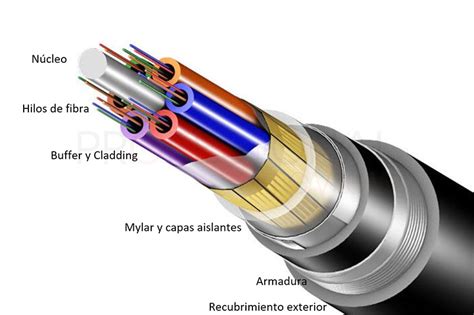

La calidad de la transmisión de señales en fibra óptica se ve afectada principalmente por la atenuación y la dispersión. La atenuación se define como la pérdida de potencia óptica a medida que la señal viaja a través del medio de transmisión. Dado que los cables de fibra óptica están fabricados de vidrio o plástico, la longitud del cable se correlaciona directamente con la pérdida de potencia óptica; a mayor longitud, mayor atenuación.
Existen diversos tipos de atenuación en las comunicaciones por fibra óptica, cada una originada por diferentes mecanismos. Comprender estas causas es fundamental para desarrollar estrategias efectivas de reducción de la pérdida de señal. Las principales fuentes de atenuación pueden clasificarse en factores intrínsecos, relacionados con las propiedades del material de la fibra, y factores extrínsecos, derivados de su fabricación, instalación o del entorno operativo.
Factores Intrínsecos de la Atenuación
Los materiales de la fibra óptica, comúnmente sílice, absorben señales ópticas en distintos grados. Esta absorción intrínseca es una de las causas fundamentales de la atenuación. La sílice presenta resonancias electrónicas en las regiones ultravioleta e infrarroja, que absorben parte de la potencia óptica.

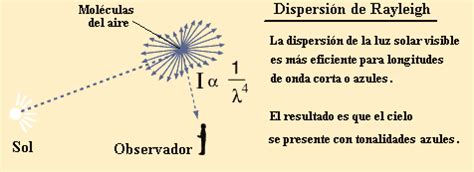

La dispersión de Rayleigh es otro factor intrínseco de gran relevancia, contribuyendo aproximadamente al 90% de la pérdida total y estableciendo el límite máximo de atenuación de la fibra. Esta dispersión se origina por fluctuaciones microscópicas en el índice de refracción del material de la fibra, causadas por variaciones de densidad durante el proceso de fabricación. La dispersión de Rayleigh ocurre cuando la componente eléctrica de la onda electromagnética incidente induce un dipolo eléctrico oscilante. Este dipolo absorbe un cuanto de luz y lo reemite inmediatamente a la misma frecuencia, pero en direcciones aleatorias, provocando que parte de la luz se disperse de vuelta a su origen. La dispersión de Rayleigh es inversamente proporcional a la cuarta potencia de la longitud de onda de la luz, lo que la hace más significativa en longitudes de onda más cortas.
Las impurezas nocivas introducidas durante la fabricación son una causa significativa de atenuación. Estas incluyen iones de metales de transición (como hierro, cobalto, níquel, cobre, manganeso, cromo) y iones hidroxilo (OH⁻). Estas impurezas absorben la energía luminosa y la convierten en calor, provocando pérdida de potencia. La presencia de iones OH⁻ es particularmente problemática, especialmente en longitudes de onda alrededor de 0.95 μm y 1.38 μm, donde sus oscilaciones tienen un impacto notable. También, las impurezas debidas a un proceso de fabricación imperfecto o incompleto son una causa principal de atenuación. Por esta razón, la pérdida por impurezas puede reducirse optimizando el proceso de fabricación.
La absorción intrínseca se debe a las propiedades inherentes del material de la fibra. La sílice presenta resonancias electrónicas en las regiones ultravioleta (máximo a 0.2 μm) e infrarroja lejana (aumentando por encima de 1.6 μm). Si bien la absorción ultravioleta es insignificante para longitudes de onda superiores a 0.8 μm, la absorción infrarroja se vuelve relevante a medida que la longitud de onda aumenta.
Factores Extrínsecos de la Atenuación

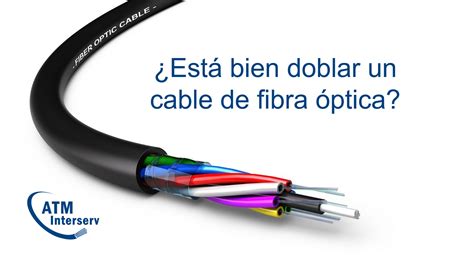

La pérdida por flexión ocurre cuando la fibra se dobla con un radio inferior al mínimo recomendado, típicamente cuatro veces el diámetro del cable. Las curvas pronunciadas provocan que las señales luminosas se dispersen dentro de la fibra o se escapen, resultando en una pérdida de potencia. Incluso las curvas pequeñas pueden causar problemas de acoplamiento de modos. Las microcurvaturas, que pueden presentarse durante la fase de producción, también contribuyen a la pérdida de señal, especialmente en fibras multimodo, provocando el acoplamiento de modos y la conversión de energía de modos guiados a modos radiantes.
La falta de homogeneidad en el material de la fibra puede deberse a un control inadecuado del proceso de fabricación o a la falta de uniformidad de las materias primas. Esto puede generar variaciones en el índice de refracción, afectando la propagación de la luz.
La pérdida por desalineación ocurre durante el empalme de fibras o la instalación de conectores. Los factores que contribuyen a esta pérdida incluyen la no coaxialidad de los núcleos (crítica en fibras monomodo), caras de los extremos de las fibras no perpendiculares o desiguales, diámetros de núcleo no coincidentes entre las fibras empalmadas, mala calidad del empalme y caras de los extremos de los conectores no coincidentes o contaminadas (por ejemplo, conectores APC vs. UPC).
Los cambios de temperatura y las interferencias electromagnéticas (EMI) también pueden aumentar la atenuación. La atenuación de la señal aumenta aproximadamente un 4% por cada 10 °C de aumento de temperatura. Mantener los cables de fibra óptica alejados de líneas eléctricas de alta tensión y transformadores es crucial para evitar interferencias electromagnéticas.
La dispersión de Mie ocurre cuando la onda de luz se dispersa en partículas o agregados de moléculas cuyo tamaño es comparable o mayor que la longitud de onda de la luz. Este fenómeno no está directamente relacionado con la longitud de onda dispersada, sino con la relación entre el tamaño de la partícula y la longitud de onda.
Fenómenos no lineales como la dispersión estimulada de Brillouin (SBS) y la dispersión estimulada de Raman (SRS) también contribuyen a la atenuación, aunque estos se manifiestan a potencias ópticas elevadas. La SBS se produce cuando la potencia óptica es de varios mW, provocando la formación de una onda invertida y la transferencia de energía a fotones acústicos. La SRS, que ocurre a potencias superiores a 1 W, implica la interacción de modos guiados con vibraciones moleculares, resultando en la transferencia de energía de fotones de alta frecuencia a otros de menor frecuencia.
Ventanas de Baja Pérdida y Espectros de Atenuación

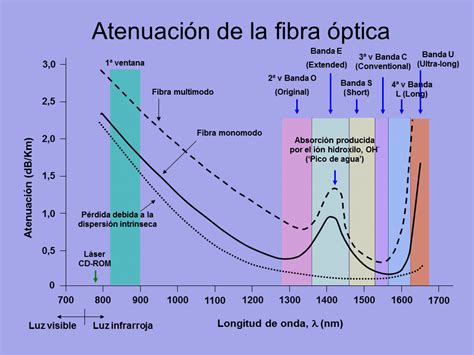

La atenuación en la fibra óptica varía en función de la longitud de onda de la luz transmitida. Las longitudes de onda con una atenuación relativamente baja se conocen como ventanas de baja pérdida. Históricamente, se han identificado tres ventanas principales de baja pérdida: 850 nm, 1310 nm y 1550 nm. Con el continuo desarrollo de la tecnología de fabricación de fibra óptica, es común que los espectros de pérdida de la fibra se mantengan bajos en un amplio rango de estas bandas.
¿Cómo Reducir la Atenuación de la Fibra Óptica?
Reducir la atenuación es fundamental para mejorar la calidad de transmisión y lograr comunicaciones a larga distancia. Existen diversas medidas de optimización que pueden aplicarse para minimizar la pérdida de señal.
Selección de Materiales y Diseño de Fibra
El uso de fibras con un bajo coeficiente de atenuación es primordial. Las fibras monomodo, con una atenuación típica de entre 0.2 dB/km y 0.5 dB/km, son ideales para aplicaciones de larga distancia en comparación con las fibras multimodo (2 dB/km a 6 dB/km). Fibras específicas como las G.655 y G.657 están diseñadas para redes de transmisión y acceso de larga distancia. Las fibras dopadas con erbio e iterbio ofrecen aún menor atenuación y mayores distancias de transmisión.
La elección de núcleos de vidrio de alta pureza minimiza las pérdidas por absorción y dispersión intrínsecas. Los cables de mayor calibre, como los de 23 AWG, también pueden reducir la resistencia y la pérdida de señal en largas distancias.
Optimización de la Instalación y el Empalme
Las prácticas de instalación adecuadas son cruciales para reducir la atenuación extrínseca.
- Evitar curvas pronunciadas: Asegurar que el cable de fibra óptica mantenga un radio de curvatura mínimo (normalmente cuatro veces el diámetro del cable) es esencial para prevenir pérdidas por curvatura. Evitar curvaturas innecesarias en la medida de lo posible.
- Minimizar empalmes y conectores: Cada empalme o conector introduce atenuación adicional. Utilizar técnicas de empalme por fusión para lograr conexiones con menor pérdida. Al cortar el cable de fibra durante el tendido, se requieren equipos de corte cualificados y técnicos profesionales para evitar un ángulo de inclinación excesivo de la superficie de corte, lo cual provocaría una mala conexión y afectaría la calidad de la transmisión.
Uso de Tecnologías Avanzadas
- Tecnología de amplificación óptica: El uso de amplificadores ópticos (como los EDFA - amplificadores de fibra dopada con erbio) permite amplificar señales ópticas débiles y mejorar la potencia óptica. Estos dispositivos, compuestos por un medio de amplificación y una fuente de bombeo, amplifican las señales ópticas. QSFPTEK, por ejemplo, proporciona amplificadores de fibra (DWDM EDFA) que aumentan significativamente la potencia óptica para redes WDM y OTN de larga distancia.
- Compensación de dispersión: La tecnología de compensación de dispersión reduce la dispersión general de la fibra al introducir una onda óptica opuesta a la dispersión inherente de la línea de fibra óptica, corrigiendo así la distorsión de la forma de onda.
- Fuentes de espectro estrecho: La dispersión óptica es proporcional al ancho espectral de las fuentes ópticas. El uso de fuentes de espectro estrecho se emplea comúnmente para la transmisión por fibra óptica, aunque el aumento de la capacidad de información puede requerir soluciones más avanzadas.
- Transceptores Bidireccionales (BiDi): En sistemas de fibra de un solo núcleo, los transceptores BiDi permiten la comunicación bidireccional a través de una sola fibra, reduciendo la necesidad de fibras adicionales y minimizando la pérdida de inserción.
- Multiplexación por División de Longitud de Onda (WDM/DWDM): Tecnologías como la multiplexación por división de longitud de onda densa (DWDM) permiten transmitir múltiples señales simultáneamente a través de una sola fibra, optimizando el uso del ancho de banda y minimizando las pérdidas.
Control de Factores Ambientales y Mantenimiento
- Gestión de temperatura: Instalar las fibras en entornos con temperatura controlada para mitigar la atenuación térmica.
- Blindaje contra EMI: Mantener los cables de fibra óptica alejados de líneas eléctricas de alta tensión y transformadores para evitar interferencias electromagnéticas.
- Pruebas y mantenimiento: Las pruebas periódicas con herramientas como reflectómetros ópticos en el dominio del tiempo (OTDR) ayudan a identificar problemas de atenuación de forma temprana. El mantenimiento rutinario garantiza el rendimiento y la fiabilidad a largo plazo.
Consejos Prácticos para Diferentes Escenarios
- Centros de datos: Para conexiones de corta distancia, se suelen utilizar cables de cobre de conexión directa (DAC) o cables ópticos activos (AOC), que ofrecen baja atenuación y son rentables.
- Comunicación a larga distancia: Se prefieren las fibras monomodo con recubrimientos de baja pérdida, y se pueden implementar amplificadores ópticos para aumentar la intensidad de la señal.
- Redes domésticas: Es importante asegurar una gestión adecuada del cableado, alejando los cables de fibra óptica de aparatos eléctricos y evitando curvas cerradas. El uso de cables preterminados puede simplificar la instalación.
Errores Comunes que se Deben Evitar
- Mala gestión de cables: Los cables mal enrutados o agrupados pueden provocar una curvatura excesiva y una mayor atenuación.
- Ignorar el cumplimiento de las normas: Utilizar cables o conectores no conformes puede resultar en una mayor atenuación. Siempre opte por productos certificados.
- Pasar por alto las pruebas y el mantenimiento: Las pruebas regulares y el mantenimiento preventivo son esenciales para identificar y solucionar problemas de atenuación.
CÓMO Se FABRICAN Millones De Metros De CABLE De FIBRA ÓPTICA
La atenuación de la fibra óptica es un fenómeno complejo pero manejable. Al comprender sus causas y aplicar las estrategias de mitigación adecuadas, se puede asegurar la integridad y el rendimiento de las redes de comunicación de fibra óptica, permitiendo la transmisión de datos de alta velocidad y fiabilidad a través de largas distancias. Para cualquier duda adicional sobre cables de fibra óptica o soluciones de red, el soporte técnico profesional está a su disposición.
