¿Alguna vez te has preguntado cómo pueden los sistemas modernos de automatización industrial comunicarse con un gran número de dispositivos industriales, motores y sensores en toda la planta? La respuesta es PROFINET: el estándar de red industrial líder mundial que garantiza un rendimiento óptimo gracias a sus soluciones innovadoras. En este artículo revisaremos qué es PROFINET, las características clave que lo hacen tan robusto y cómo se implementa en equipamientos productivos para mejorar su rentabilidad.
PROFINET (PROcess FIeld NETwork) es un protocolo de comunicación desarrollado por la organización PROFIBUS & PROFINET International (PI). Está diseñado para conectar dispositivos industriales con varios tipos de equipamiento productivo, como motores, sensores y otros dispositivos electrónicos. El protocolo fue diseñado para ser independiente del fabricante, lo que significa que los dispositivos de diferentes marcas pueden funcionar juntos sin problemas. Además, el protocolo se ha optimizado para proporcionar un rendimiento óptimo a través de soluciones innovadoras como la detección automática de equipamiento, herramientas de diagnóstico avanzadas y recuperación rápida en caso de fallas. Estas características hacen que las redes basadas en PROFINET sean ideales para los entornos industriales modernos.
¿Qué es PROFINET?
PROFINET es un estándar abierto de Ethernet industrial, un protocolo de comunicación que intercambia datos entre controladores y dispositivos de automatización. Con más de 25 millones de nodos instalados (2018), PROFINET es uno de los estándares de Ethernet industrial más usados del mundo. Millones de usuarios están familiarizados con PROFINET, pero no todos comprenden cómo funciona.
El estándar PROFINET es una tecnología de red de campo para la comunicación entre equipos industriales y controladores. Está basado en Ethernet y se usa para interconectar dispositivos dentro de sistemas automatizados para el ahorro de tiempo, reducción de costes y mejora del rendimiento. El estándar PROFINET ofrece los siguientes beneficios:
- Proporciona alta velocidad de comunicación a partir de 100 Mbps, lo que permite realizar múltiples tareas simultáneamente al mismo tiempo.
- Admite protocolos flexibles para permitir a los dispositivos compartir información sin conflictos.
- Ofrece una arquitectura escalable que permite añadir dispositivos fácilmente según sea necesario. Utiliza estructuras jerárquicas complejas, lo que facilita la gestión del sistema, y también posee capacidades autodescriptivas e interoperables que simplifican el diseño y la configuración de redes.
- Al estar basado en Ethernet (IEEE 802.3), es compatible con otros protocolos como TCP-UDP/IP, SNMP, LLDP, DHCP. Esto significa que se puede manejar múltiples protocolos en un único sistema sin complicaciones adicionales.
- Cuenta con seguridad integrada para proteger sus datos confidenciales contra cualquier intruso externo o ataque malicioso.
- Ofrece funciones avanzadas como monitorización en tiempo real, diagnóstico remoto y análisis predictivo de fallas para ayudar a los operadores en su procesamiento industrial diario. Estas características contribuyen enormemente a la eficiencia operacional al permitir que los problemas detectados se aborden inmediatamente antes de que cause un daño significativo a los activos o producción del negocio industrial.
- Cuenta con funciones para garantizar la integridad dentro del sistema industrial al permitir verificar regularmente sus componentes contra versiones anteriores no autorizadas o desactualizadas.
Características Clave de PROFINET
PROFINET es el estándar de comunicación para la automatización de procesos industriales porque ofrece ventajas en términos de eficiencia, fiabilidad y seguridad a los usuarios finales. Estas características han contribuido a que PROFINET se convierta en el estándar más extendido para la automatización industrial, con una penetración cada vez mayor en el mercado.
Detección Automática
La detección automática permite a los usuarios detectar fácilmente los dispositivos conectados a la red sin necesidad de configurarlos manualmente; esta característica también facilita enormemente el mantenimiento predictivo y correctivo del software asociado al sistema.
Supervisión Remota Avanzada
La supervisión remota avanzada permite a los usuarios realizar un seguimiento en tiempo real del rendimiento global del sistema mediante la recopilación continua de datos desde los dispositivos conectados; esta información puede luego ser utilizada para identificar tendencias o puntos débiles en el sistema antes de que tengan lugar fallas mayores.
Interoperabilidad
Finalmente, la interoperabilidad entre plataformas tecnológicas de diferentes fabricantes se logra a través de un exhaustivo proceso de certificación de todos los componentes PROFINET, en los laboratorios de prueba certificados, en la cual se garantizan que todos los requerimientos sean cumplidos, facilitando de esta manera la adopción independientemente de la plataforma.
¿Por qué es el Estándar?
PROFINET posee un alto nivel de eficiencia debido a sus bajos requerimientos de ancho de banda y su baja latencia. Además, su arquitectura profesional permite a los usuarios implementar rápidamente soluciones efectivas para sus necesidades específicas. Por otro lado, la fiabilidad y seguridad que ofrece PROFINET son fundamentales a la hora de trabajar con equipos críticos en entornos industriales. Su arquitectura basada en red abierta permite al usuario totalmente controlar todos los dispositivos conectados, lo que garantiza la prevención de fallas durante el proceso de trabajo. La seguridad del sistema se refuerza además mediante mecanismos tales como autenticación y cifrado.
Si lo comparamos con otras soluciones disponibles actualmente para el campo industrial, podemos decir que PROFINET destaca por su capacidad para cumplir con exigencias tales como alta velocidad, complejidad en los procesos y eficiencia energética sin comprometer la estabilidad del sistema. Esto hace que sea un estándar ideal para actividades críticas donde la mínima falla puede ocasionar daños a personas, medioambiente o instalaciones industriales. Además, PROFINET ha logrado posicionarse como solución dominante gracias al creciente reconocimiento por parte del mercado industrial. Muchas empresas importantes han optado por este estándar en sus sistemas productivos debido a su simplicidad y rapidez a la hora de implementarlos, así como su capacidad para integrar tecnologías innovadoras (como redes inalámbricas).
Fieldbus: Origen
Fieldbus agrupa las tecnologías de comunicación industrial que se emplean para la interconexión entre diferentes dispositivos y sistemas de automatización. Está formado por un bus físico en el que los dispositivos conectados se comunican a través de señales eléctricas, de manera digital. El objetivo de un Fieldbus es maximizar la eficiencia energética y reducir al mínimo los requerimientos de cableado. Por lo tanto, su implementación permite ahorrar significativamente en los costes relacionados con la instalación eléctrica, así como mejorar el rendimiento del sistema.
Uno de los principales motivos para la implementación de Fieldbus es la mayor flexibilidad y disponibilidad para configurar redes industriales sin necesitar realizar modificaciones profundas en sus componentes. Esto reduce considerablemente el tiempo requerido para realizar cambios o actualizaciones en un sistema automatizado.
Una de las tecnologías Fieldbus más utilizada es PROFINET, dirigida principalmente hacia aplicaciones industriales. PROFINET permite transmitir simultáneamente datos binarios, analógicos y digitales mediante paquetes Ethernet.
PROFINET para Comunicaciones Determinísticas
PROFINET es una red industrial desarrollada para garantizar comunicaciones determinísticas. PROFINET ofrece un rendimiento excepcional gracias al uso de protocolos basados en Ethernet, con canales de comunicación de alta eficiencia. Esto le permite a PROFINET proporcionar transferencias rápidas con tiempos de reacción cortos para aplicaciones que requieren mucha información entre los nodos. Esto significa que el retardo entre la entrada (por ejemplo, desde el sensor) y la salida (por ejemplo, hacia el actuador), es perfectamente conocido en todo momento, logrando mantener al sistema bajo control.
Además, PROFINET ofrece tiempos de ciclo de trabajo inferiores a los experimentados por tecnologías comunes basadas en buses serie, lo que significa un mejor rendimiento general. El bajo consumo energético y la alta fiabilidad también son grandes ventajas para este protocolo de comunicación industrial. PROFINET admite múltiples topologías tales como bus lineal, estrella lineal y anillo; así como también escalonamiento en profundidad (cascada) para permitir conexión con sitios remotos.
PROFINET RT y su Eficiencia

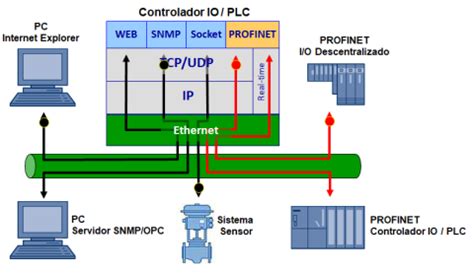

PROFINET puede usar TCP/IP (o UDP/IP) para las comunicaciones de ciertas tareas que no son de tiempo crítico, como configuración, parametrización y diagnósticos. Al enviar datos mediante TCP/IP, se añade información adicional al paquete cuando “pasa” por las capas del modelo ISO/OSI. Como se muestra en el diagrama, la información adicional hace que los telegramas Ethernet sean relativamente grandes. Al enviar dichos telegramas, el emisor “empaqueta” los datos y el receptor los “desempaqueta”. Generalmente, este proceso se denomina encapsulación. La encapsulación puede añadir jitter y latencia significativas.
PROFINET RT maneja el intercambio de datos de tiempo crítico. Al llegar, el telegrama Ethernet de PROFINET RT tiene el EtherType PROFINET: 0×8892. Con ese EtherType, el telegrama es dirigido directamente a la aplicación PROFINET, directamente de la capa 2 a la capa 7. El telegrama omite las capas TCP/IP y evita el tiempo variable necesario para su procesamiento. Por lo tanto, la velocidad y determinismo de la comunicación mejora significativamente.
Finalmente, para las aplicaciones más exigentes, PROFINET puede utilizar otras técnicas para lograr un mejor rendimiento con el canal PROFINET en tiempo real isócrono. PROFINET en tiempo real isócrono es un paso más allá de PROFINET RT. Inevitablemente, con alto tráfico de red, algunos mensajes de tiempo crítico pueden ganar jitter. Si desea conocer más sobre los 3 canales de comunicación de PROFINET y como se ajustan al modelo ISO OSI, lea el documento técnico “PROFINET para los expertos de redes (y los que quieren serlo)”.
Escalable en Tiempo Real
PROFINET es una red industrial escalable en tiempo real que proporciona a los fabricantes de automatización flexibilidad y fiabilidad para la transmisión de datos. Esto se logra mediante el uso de múltiples protocolos que permiten una comunicación bidireccional entre dispositivos conectados, tales como servidores, computadoras y otros equipos industriales. Esta escalabilidad en tiempo real se traduce en mayor productividad, menor costo y menores riesgos para los fabricantes.
La escalabilidad en tiempo real de PROFINET se debe principalmente a su arquitectura modular, lo que significa que cada usuario puede acceder fácilmente a todas las funciones sin interferir con el desempeño de otros dispositivos conectados. Esta arquitectura modular también permite a los usuarios agregar nuevos dispositivos y módulos cuando sea necesario, así como actualizar dinámicamente la configuración existente para mejorar el rendimiento general del sistema. Además, esta red industrial es compatible con la tecnología Ethernet y proporciona un acceso remoto ininterrumpido.
Otra ventaja importante es la facilidad de su implementación. PROFINET utiliza protocolos estándar que reducen drásticamente el costo de formación del personal involucrado en su implementación y mantenimiento. Esto reduce significativamente tanto el impacto financiero como el tiempo requerido para instalar y ponerla en marcha. También ofrece compatibilidad con PLCs existentes y otros dispositivos industriales, lo que permite a los usuarios integrar sus sistemas existentes sin necesitar reemplazarlos por sistemas completamente nuevos o modificar radicalmente su configuración existente.
Los Switches Gestionados y No Gestionados de PROFINET
Los switches gestionados y no gestionados de PROFINET son dispositivos de conmutación que se utilizan para la comunicación, el mantenimiento y el control en el sistema. Ambos permiten una conexión directa a la red de una manera sencilla.
Los switches gestionados ofrecen capacidades adicionales como diagnósticos, monitoreo en tiempo real de la red y seguridad mejorada y maximizan la eficiencia de la comunicación a través de mecanismos de control de calidad. La diferencia principal entre los dos tipos es que los switches gestionados se pueden configurar para cumplir con diversas necesidades del sistema, mientras que los no gestionados sólo se pueden usar para un nivel básico de funcionalidad.
Los switches diseñados para soportar el protocolo PROFINET, requieren una certificación, al igual que el resto de los componentes, que se extiende en alguno de los laboratorios de prueba certificados por la organización. Estos dispositivos están disponibles en varios formatos tales como compactos o modulares, rackeables o para montaje en riel DIN. Les permiten a las redes PROFINET ofrecer un funcionamiento óptimo gracias a características avanzadas como programación simplificada y alta disponibilidad.
Además, hay una variedad de opciones disponibles cuyas funcionalidades incluyen detección automática de dispositivos, monitorización del ancho de banda, verificación FIFO (First In First Out) basada en prioridades y tecnología dinámica QoS. Los switches PROFINET también ofrecen características avanzadas como filtrado MAC/VLAN para mejorar la confidencialidad de la información e integración con servicios web para facilitar el acceso remoto a través del firewall.
Recomendación: en una red PROFINET utilice siempre switches de tipo gestionados, debido a que sus funciones adicionales le van a permitir una ayuda importante en la gestión y diagnóstico de la red, a la vez que le van a garantizar la mejor performance posible.
Diferencias entre HUB, SWITCH y ROUTER explicado rápido y fácil!
¿Cómo se Realiza el Cableado en la Red PROFINET?
El cableado PROFINET se realiza para conectar dispositivos industriales entre sí, como PLCs, sensores y actuadores, en una red. Esto proporciona una forma eficiente de compartir información y datos entre dispositivos en toda una planta industrial.
El cableado PROFINET se hace mediante el uso de cables Ethernet, que son robustos y resistentes a los factores ambientales. Si es necesario, se pueden instalar varios cables para garantizar que los dispositivos estén conectados correctamente a la red.
Los switches PROFINET también juegan un papel importante para lograr la conectividad de los dispositivos y ayudar a gestionar el tráfico de la red. Estos switches permiten la comunicación entre los dispositivos de manera rápida y sencilla, lo que facilita el intercambio de datos entre ellos. Los switches incluyen características avanzadas como protección contra fallas en el sistema, control inteligente del ancho de banda y compatibilidad con protocolos multifabricante para garantizar un rendimiento óptimo de sus redes industriales.
Además, hay diversas herramientas disponibles que ayudan a monitorear la salud y estabilidad general del sistema PROFINET así como su optimización general. Estas herramientas son extremadamente útiles para diagnosticar problemas potenciales antes de que lleguen a ser críticos o provoquen interrupciones no deseadas en el procesamiento normal del trabajo dentro del sistema industrial.
Distancia Máxima y Dispositivos por Subred
La distancia máxima del cable es de 100 metros entre dos dispositivos. Esto se debe al estándar Ethernet industrial, que limita la longitud para evitar pérdida de señal. El máximo de dispositivos por subred es de hasta 255.
Topologías de Red PROFINET
PROFINET soporta diversas topologías de red para adaptarse a las necesidades específicas de cada instalación industrial:
- Estrella: Todos los dispositivos se conectan a un switch central. Esta configuración ofrece buena gestión del tráfico y facilita la localización de fallos.
- Línea: Los dispositivos se conectan uno tras otro en una cadena. Es una configuración sencilla pero puede ser vulnerable a fallos en un único punto.
- Anillo: Permite la redundancia, ya que los datos pueden fluir en ambas direcciones. Si un cable o dispositivo falla, la red puede seguir operando a través de la ruta alternativa.
La elección de la topología dependerá de factores como el tamaño de la planta, los requisitos de fiabilidad y el presupuesto.
¿Qué Cables de Cobre son Adecuados para PROFINET?
Los cables adecuados para PROFINET son cables trenzados y apantallados, los cuales ofrecen una mayor protección contra interferencia electromagnética externa (presente de manera permanente en instalaciones industriales). Los cables CAT5 (según EIA/TIA 568) o class D (según ISO/IEC 11801) o superiores son recomendados para la conexión de dispositivos en una red PROFINET y son necesarios solamente 4 hilos (2 pares). El apantallamiento es crucial para garantizar la integridad de la señal en entornos con alta interferencia electromagnética, comunes en la industria.
¿Qué Conectores para Cobre son Adecuados para PROFINET?
Para el cableado de cobre en PROFINET, se suelen utilizar conectores RJ45 industriales, que están diseñados para soportar las condiciones adversas del entorno industrial. Estos conectores deben ser robustos y ofrecer un buen blindaje para mantener la calidad de la señal. La correcta terminación y conexión de estos elementos es vital para el rendimiento de la red.
Cables de Fibra Óptica y Conectores de Acuerdo con el Estándar PROFINET
Además de los cables de cobre, PROFINET también puede utilizar cables de fibra óptica para ciertas aplicaciones, especialmente cuando se requieren distancias mayores o una inmunidad total a las interferencias electromagnéticas. La fibra óptica es ideal para la interconexión de armarios de control o para la transmisión de datos a largas distancias dentro de una planta. Los conectores utilizados para fibra óptica en redes PROFINET deben cumplir con los estándares industriales para garantizar la fiabilidad y el rendimiento de la comunicación.
Instalación Flexible
La arquitectura de PROFINET permite una instalación flexible, adaptándose a las necesidades de la planta. Con la posibilidad de utilizar diferentes topologías y la compatibilidad con cableado de cobre y fibra óptica, PROFINET se integra fácilmente en infraestructuras existentes o nuevas.
Fast Start-Up (Inicio Rápido)
Una característica importante de PROFINET es su capacidad de "Fast Start-Up" (inicio rápido). Esta función permite que los dispositivos se integren en la red y comiencen a comunicarse muy rápidamente tras el encendido, reduciendo el tiempo de inactividad durante el arranque del sistema o después de una interrupción. Esto es crucial en entornos de producción donde cada minuto cuenta.
Integración con Otros Bus de Campo
PROFINET está diseñado para ser interoperable y puede integrarse con otros protocolos y bus de campo existentes. Si se dispone de una instalación gobernada por un PLC S7-200, que tradicionalmente no soporta PROFINET nativamente, se pueden utilizar pasarelas (gateways) para permitir la comunicación. Existen diversas opciones de gateways que pueden traducir la comunicación entre el S7-200 y una red PROFINET.

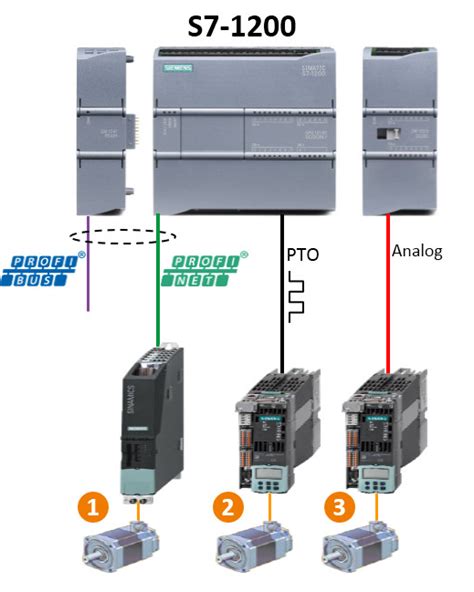

En el caso de un S7-200 con tarjeta Ethernet, es posible establecer comunicación a través de Industrial Ethernet. Sin embargo, para una migración completa a PROFINET, se suele recomendar la actualización a un controlador más moderno como el S7-1200. La migración de un S7-200 a un S7-1200, aunque no siempre es trivial, especialmente si hay dispositivos adicionales o tarjetas PROFIBUS involucradas, permite aprovechar todas las ventajas de PROFINET.
Comparativa de PROFINET vs. PROFIBUS
Si bien PROFIBUS fue un estándar de bus de campo muy exitoso, PROFINET representa la evolución hacia Ethernet industrial. PROFINET ofrece velocidades de comunicación significativamente mayores, mayor flexibilidad en topologías, y la capacidad de transmitir datos de manera más eficiente, incluyendo la integración con redes IT estándar. Mientras que PROFIBUS se basaba en redes seriales, PROFINET aprovecha la infraestructura y los protocolos de Ethernet, lo que facilita la integración con sistemas de nivel superior y la gestión de datos. Los entornos industriales modernos, que demandan mayor velocidad, determinismo y capacidad de integración, encuentran en PROFINET la solución ideal.
Entornos Industriales y la Calidad de la Red
Los entornos industriales no son oficinas. Están expuestos a vibraciones, polvo, humedad y campos electromagnéticos intensos. Por lo tanto, es fundamental no escatimar en la calidad de los componentes de la red PROFINET. Utilizar cables, conectores y switches diseñados específicamente para aplicaciones industriales garantiza la robustez, fiabilidad y longevidad del sistema. Un consejo práctico es: No ahorres en calidad.
Además, no basta con montar la red. Es necesario un diseño adecuado, una instalación profesional y un mantenimiento periódico para asegurar su óptimo funcionamiento. La planificación de la red, considerando la ubicación de los dispositivos, el trazado de los cables, la selección de topologías y la gestión del tráfico, es esencial para prevenir problemas futuros y optimizar el rendimiento. ¿Por qué importa esto? Porque una red PROFINET bien implementada y mantenida es la columna vertebral de una planta industrial eficiente y productiva.
