Arduino y el Módulo PN532: Puerta de Entrada al Mundo de la Comunicación NFC

La comunicación inalámbrica ha revolucionado la forma en que interactuamos con la tecnología, y la Near Field Communication (NFC) se ha posicionado como una de las tecnologías más versátiles y seguras en este ámbito. En el corazón de muchas implementaciones de NFC, especialmente en proyectos con microcontroladores como Arduino, se encuentra el módulo PN532. Este chip actúa como un puente, permitiendo a tu Arduino "hablar" con una amplia gama de dispositivos NFC, desde tarjetas de identificación hasta teléfonos móviles, abriendo un universo de posibilidades para la creación de proyectos innovadores.

Comprendiendo la Base: NFC y su Relación con RFID

Antes de adentrarnos en los detalles técnicos del PN532, es fundamental entender qué es NFC y cómo se relaciona con RFID (Radio-Frequency Identification). NFC es, de hecho, un superset de RFID, lo que significa que incorpora todas las funcionalidades de RFID y añade características adicionales. La principal diferencia radica en la seguridad y el alcance. Mientras que RFID puede tener alcances variables y es más susceptible a interferencias o accesos no deseados, NFC está diseñado para una comunicación de corto alcance, típicamente entre 50 y 100 milímetros. Esta limitación intrínseca del rango de lectura/escritura es una de las razones por las que NFC se considera más seguro.

Además, NFC ha popularizado el concepto de comunicación Peer-to-Peer (P2P). Esto significa que un dispositivo NFC no solo puede actuar como lector o emisor, sino que puede intercambiar información bidireccionalmente con otro dispositivo NFC. Esta capacidad ha sido un motor clave para la adopción masiva de NFC, especialmente en dispositivos de consumo como los smartphones. Los teléfonos modernos incorporan chips NFC no solo para leer tarjetas de pago o de acceso, sino también para actuar como una "tarjeta" virtual en servicios de autenticación, pago o intercambio de información.

El Módulo PN532: Un Corazón NFC para tu Arduino

El PN532 es un chip NFC integrado ampliamente utilizado en una variedad de dispositivos comerciales que implementan esta tecnología. Su versatilidad lo convierte en una opción ideal para proyectos de bricolaje y prototipado con Arduino. Permite realizar una serie de operaciones clave: leer y escribir en tarjetas NFC, comunicarse con teléfonos móviles habilitados para NFC e incluso emular un tag NFC.

Para facilitar la integración del módulo PN532 con tu Arduino, es necesario instalar una biblioteca de software específica. En el entorno de desarrollo de Arduino (IDE), puedes buscar "PN532" en el gestor de bibliotecas. La biblioteca "Adafruit PN532" de Adafruit es una opción popular y robusta que simplifica enormemente la interacción con el hardware. Una vez instalada, estarás listo para comenzar a experimentar.

Capacidades y Modos de Operación del PN532

El PN532 no es un chip simple; está diseñado para ser flexible y compatible con diversos estándares NFC. Incluye un procesador interno 80C51 con memoria ROM y RAM, junto con los componentes necesarios para la comunicación NFC. Los módulos "Maker" disponibles suelen incluir la antena directamente en la placa de circuito impreso (PCB), lo que simplifica aún más el montaje.

El PN532 soporta hasta seis modos de operación distintos, lo que subraya su versatilidad:

• Lector/Grabador ISO/IEC 14443A/MIFARE: Permite leer y escribir en tarjetas compatibles con este estándar, incluyendo las populares tarjetas MIFARE Classic 1K y MIFARE Classic 4K.
• Lector/Grabador ISO/IEC 14443B: Soporte para el estándar B de la familia 14443.
• Lector/Grabador FeliCa: Compatibilidad con el sistema de tarjetas FeliCa, ampliamente utilizado en Asia.
• Emulación de Tarjeta FeliCa: El PN532 puede actuar como una tarjeta FeliCa.
• Comunicación Peer-to-Peer (ISO/IEC 18092, ECMA 340): Habilita la comunicación directa entre dos dispositivos NFC activos.

Las distancias de operación típicas para lectura y escritura se sitúan alrededor de los 50 mm, mientras que para la emulación de tarjetas puede extenderse hasta los 100 mm. Estas distancias, sin embargo, pueden variar significativamente dependiendo de la antena integrada en el módulo. En los módulos "Maker", el alcance práctico suele ser de 30 a 50 mm. Las velocidades de comunicación también son notables, alcanzando hasta 212 kbits/s para lectura y 424 kbits/s para escritura.

Alimentación y Niveles Lógicos

El PN532 opera internamente a 3.3V. Sin embargo, muchos módulos disponibles incluyen circuitos de conversión de nivel lógico, lo que permite conectarlo de forma segura a microcontroladores que operan a 5V, como la mayoría de los modelos de Arduino (Uno, Nano, Mega). La tensión de alimentación del módulo en sí puede variar entre 2.7V y 5.4V, lo que ofrece cierta flexibilidad.

Las líneas de comunicación I2C y UART funcionan a 3.3V o 24V TTL, lo que significa que son compatibles con 3.3V y también pueden ser conectadas a sistemas de 5V. El interface SPI, aunque funciona a 3.3V, incorpora resistencias en serie que también permiten su conexión a sistemas de 5V sin necesidad de convertidores de nivel externos.

Consumo Energético

El consumo del PN532 es relativamente bajo, lo que lo hace adecuado para proyectos alimentados por batería. En modo de espera (Stand-By), consume aproximadamente 100 mA, y durante las operaciones de lectura/escritura, el consumo aumenta ligeramente a unos 120 mA. Para aplicaciones que requieren un consumo ultra bajo, el PN532 dispone de dos modos de ahorro de energía: "Soft-Power-Down" con un consumo de tan solo 22 µA, y "Hard-Power-Down" que reduce el consumo a 1 µA.

Conexión del PN532 con Arduino

El módulo PN532 ofrece tres interfaces de comunicación principales para conectarlo a un Arduino: I2C, SPI y HSU (High Speed UART). La elección del interfaz se realiza generalmente mediante unos jumpers (puentes) ubicados en la placa del módulo.

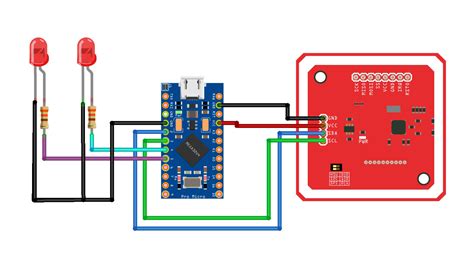

Conexión por I2C

La comunicación I2C es una de las formas más sencillas de conectar el PN532, ya que utiliza solo dos líneas de datos (SDA y SCL), además de la alimentación y tierra.

Esquema de conexión I2C:

• PN532 VCC -> Arduino 5V (o 3.3V si el módulo lo requiere y el Arduino es de 3.3V)
• PN532 GND -> Arduino GND
• PN532 SDA -> Arduino A4 (o pin SDA dedicado en otros modelos)
• PN532 SCL -> Arduino A5 (o pin SCL dedicado en otros modelos)
• PN532 IRQ -> Arduino Digital Pin (opcional, para interrupciones)
• PN532 RST -> Arduino Digital Pin (opcional, para resetear el módulo)

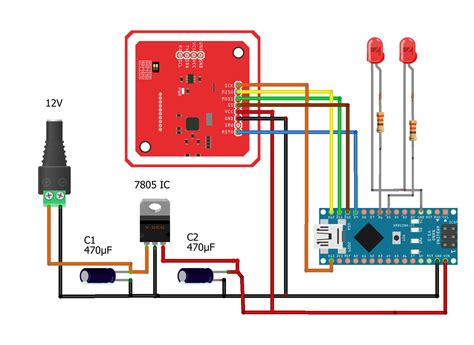

Conexión por SPI

El protocolo SPI (Serial Peripheral Interface) es generalmente más rápido que I2C y utiliza más pines: MOSI, MISO, SCK y SS (Slave Select).

Esquema de conexión SPI:

• PN532 VCC -> Arduino 5V (o 3.3V)
• PN532 GND -> Arduino GND
• PN532 MOSI -> Arduino Pin 11 (o pin MOSI dedicado)
• PN532 MISO -> Arduino Pin 12 (o pin MISO dedicado)
• PN532 SCK -> Arduino Pin 13 (o pin SCK dedicado)
• PN532 SS -> Arduino Digital Pin (a elegir, para seleccionar el dispositivo)
• PN532 IRQ -> Arduino Digital Pin (opcional)
• PN532 RST -> Arduino Digital Pin (opcional)

Conexión por HSU (High Speed UART)

La interfaz UART (Universal Asynchronous Receiver-Transmitter), también conocida como HSU para esta aplicación de alta velocidad, utiliza dos pines TX y RX para la comunicación serie.

Esquema de conexión HSU:

• PN532 VCC -> Arduino 5V (o 3.3V)
• PN532 GND -> Arduino GND
• PN532 TXD -> Arduino Pin RX (ej. Pin 0 en Uno)
• PN532 RXD -> Arduino Pin TX (ej. Pin 1 en Uno)
• PN532 IRQ -> Arduino Digital Pin (opcional)
• PN532 RST -> Arduino Digital Pin (opcional)

Es importante notar que los pines I2C y SPI mencionados son típicos para modelos como Arduino Uno, Nano y Mini Pro. Para otros modelos de Arduino, se recomienda consultar el diagrama de pines específico de la placa.

Programación con la Biblioteca Adafruit PN532

La biblioteca Adafruit PN532 simplifica enormemente el trabajo con el módulo, aunque es importante destacar que esta biblioteca soporta comunicación por I2C y SPI, pero no por UART. Una vez instalada la biblioteca, encontrarás ejemplos de código muy útiles que te guiarán en tus primeros pasos.

Ejemplo Básico: Lectura de UID de una Tarjeta NFC

Uno de los ejemplos más comunes es la lectura del Identificador Único (UID) de una tarjeta NFC. Este código suele implicar la inicialización del módulo, la espera de una tarjeta y la lectura de su UID.

#include <Wire.h>#include <Adafruit_PN532.h>// Pin de interrupción y reset (opcional, pero recomendado)#define PN532_IRQ (2)#define PN532_RESET (3) // Necesita estar conectado a un pin digitalAdafruit_PN532 pn532(PN532_IRQ, PN532_RESET);void setup(void) { Serial.begin(115200); while (!Serial) { ; // Espera a que el puerto serie se conecte. Necesario para placas nativas USB como Leonardo. } Serial.println("Adafruit PN532 NFC/RFID Reader"); pn532.begin(); // Obtener la versión del firmware uint32_t versiondata = pn532.getFirmwareVersion(); if (!versiondata) { Serial.print("No se encontró el PN532. Verifica el cableado."); while (1); // Detener si no se encuentra el chip } // Imprimir versión del firmware Serial.print(F("Versión Firmware: ")); Serial.print((versiondata >> 24) & 0xFF, HEX); Serial.print('.'); Serial.println((versiondata >> 16) & 0xFF, HEX); Serial.println(F("Esperando una tarjeta NFC..."));}void loop(void) { uint8_t success; uint8_t uid[] = { 0, 0, 0, 0, 0, 0, 0 }; // Buffer para almacenar el UID uint8_t uidLength; // Longitud del UID // Espera a que una tarjeta sea presentada success = pn532.readPassiveTargetID(PN532_MIFARE_ISO14443A, uid, &uidLength); if (success) { Serial.print(F("Tarjeta detectada. UID: ")); for (uint8_t i = 0; i < uidLength; i++) { if (uid[i] < 0x10) { Serial.print(F("0")); } Serial.print(uid[i], HEX); Serial.print(F(" ")); } Serial.println(); Serial.print(F("UID Length: ")); Serial.println(uidLength); } delay(1000); // Espera un segundo antes de volver a intentar}

Este código inicializa el PN532, verifica su versión de firmware y luego entra en un bucle donde continuamente intenta leer el UID de una tarjeta NFC. Si detecta una tarjeta, imprime su UID en el monitor serial.

Más Allá de la Lectura: Emulación y Escritura

La biblioteca Adafruit PN532 también ofrece funcionalidades para emular un tag NFC y para escribir datos en tarjetas NFC. La emulación de tag permite que tu proyecto Arduino actúe como una tarjeta NFC, lo que puede ser útil para escenarios de autenticación o demostración. La escritura de datos abre la puerta a personalizar tarjetas o a utilizarlas como pequeños dispositivos de almacenamiento de información.

El formato NDEF (NFC Data Exchange Format) es un estándar mantenido por el NFC Forum para el intercambio de información entre dispositivos NFC. Un mensaje NDEF está compuesto por uno o varios "records", cada uno conteniendo un tipo de dato, un identificador y los datos en sí (payload). Las tarjetas NFC, como las MIFARE Classic, pueden ser configuradas para almacenar mensajes NDEF, facilitando la estandarización del intercambio de información.

Consideraciones de Costo y Comparativa

En términos de precio, el PN532 es ligeramente más costoso que otros módulos lectores de RFID/NFC más básicos, como el MIFARE RC522. Sin embargo, esta diferencia de precio se justifica por las capacidades superiores y la mayor compatibilidad del PN532. Aun así, sigue siendo un componente asequible, pudiendo encontrarse en plataformas de venta online internacionales por alrededor de 3.5 euros. Esta relación coste-beneficio lo convierte en una opción atractiva para proyectos que requieren un rendimiento y una funcionalidad NFC más avanzados.

El PN532 es una herramienta poderosa para explorar el mundo de la NFC con Arduino. Su versatilidad, las múltiples opciones de conexión y la disponibilidad de bibliotecas de software facilitan la implementación de proyectos que van desde simples lectores de tarjetas hasta sistemas de autenticación complejos, pasando por la interacción con dispositivos móviles. La capacidad de leer, escribir y emular tags NFC, junto con su compatibilidad con estándares como NDEF, lo posiciona como un componente clave para cualquier entusiasta de la electrónica que desee integrar la comunicación de campo cercano en sus creaciones.
