La tecnología de Multiplexación por División de Longitud de Onda Densa (DWDM) se ha consolidado como una piedra angular en el desarrollo de la transmisión por fibra óptica, ofreciendo una capacidad de transmisión virtualmente ilimitada. Esta tecnología, una evolución de la multiplexación por división de frecuencia (FDM), aprovecha la propiedad fundamental de la luz de que ondas de distintas longitudes de onda pueden coexistir independientemente en un medio. En esencia, DWDM utiliza múltiples longitudes de onda de luz, cada una portando una señal independiente, para transmitir datos a través de una única fibra óptica. Esta capacidad de multiplexar hasta 80 canales, y en sistemas más avanzados incluso cientos, en un solo hilo de fibra ha revolucionado las telecomunicaciones, permitiendo un mayor ancho de banda, distancias de transmisión más largas y una escalabilidad sin precedentes. La madurez alcanzada por DWDM ha reducido significativamente los costos de implementación, convirtiéndola en una tecnología clave para redes de alta velocidad, redes metropolitanas e incluso backhaul celular.
La arquitectura de un sistema DWDM se basa en la interacción coordinada de varios componentes esenciales. Estos elementos trabajan conjuntamente para generar, combinar, transmitir, amplificar y separar las diferentes señales ópticas, garantizando una comunicación fluida y eficiente. Comprender el rol de cada uno de estos componentes es fundamental para apreciar la complejidad y la potencia de la tecnología DWDM. Los componentes clave incluyen transmisores/receptores ópticos, filtros DWDM Mux/Demux, multiplexores ópticos de adición/extracción (OADM), amplificadores ópticos y transpondedores.
Transmisores y Receptores Ópticos: Las Fuentes y Destinos de la Luz
En el corazón de cualquier sistema de comunicación óptica se encuentran los transmisores y receptores. En el contexto de DWDM, estos dispositivos son responsables de generar las señales luminosas y de interpretar la luz recibida. Los transmisores ópticos son cruciales ya que proporcionan las señales fuente que luego serán multiplexadas. Estos dispositivos emplean láseres para crear pulsos de luz con una longitud de onda extremadamente precisa y estable, una característica indispensable para la operación de DWDM. Cada pulso de luz representa un bit de información, codificado por la presencia (1) o ausencia (0) de luz, o por variaciones en su intensidad.
La señal digital eléctrica entrante, compuesta por ceros y unos, modula el flujo luminoso. Esta conversión de electricidad a luz (conversión E-O) se realiza sin alterar el formato de la señal digital subyacente. La luz pulsada se propaga a través de la fibra óptica mediante el principio de reflexión interna total. En el extremo receptor, un fotodiodo o sensor óptico detecta estos pulsos de luz y los convierte de nuevo en señales eléctricas, completando el ciclo de conversión óptico-eléctrica (O-E).
Con la evolución tecnológica, el transmisor y el receptor óptico a menudo se integran en un solo dispositivo conocido como transceptor óptico. Este diseño combinado comparte circuitos comunes o una única carcasa, optimizando el espacio y la eficiencia.
Transpondedores: Convertidores de Longitud de Onda
Un dispositivo estrechamente relacionado y a menudo utilizado en sistemas DWDM es el transpondedor. Si bien comparte el principio de conversión óptico-eléctrico-óptico (OEO) con el transceptor, la diferencia fundamental radica en la interfaz. Los transceptores ópticos suelen tener una interfaz serial, mientras que los transpondedores presentan una interfaz paralela. La función principal de un transpondedor es convertir una señal óptica de una longitud de onda entrante a otra longitud de onda saliente, la cual es compatible con el sistema DWDM. Este proceso implica la conversión de la señal óptica a eléctrica (O-E), la regeneración y remodelación de la señal (funciones 2R o 3R), y finalmente su reconversión a una señal óptica en la longitud de onda deseada (E-O). Por ejemplo, un transpondedor puede recibir una señal óptica en la longitud de onda de 1310 nm, típicamente utilizada por equipos cliente, y convertirla a una longitud de onda compatible con la banda C de DWDM, como 1550 nm, antes de enviarla al multiplexor. En el extremo receptor, el proceso se invierte.
¡Descubre que es el Transpondedor!
Filtros DWDM Mux/Demux: La Clave de la Combinación y Separación

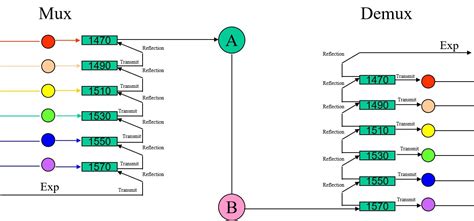

Los filtros DWDM Mux/Demux (Multiplexor/Demultiplexor por División de Longitud de Onda Densa) son componentes pasivos esenciales que actúan como los "directores de tráfico" de las señales ópticas. Su función es doble y complementaria. El multiplexor (Mux), en el extremo transmisor, combina múltiples señales ópticas, cada una operando en una longitud de onda diferente, en una única fibra óptica. Estas longitudes de onda, todas dentro de una banda específica (comúnmente la banda C, entre 1530 y 1565 nm, o la banda L, entre 1565 y 1625 nm), se seleccionan cuidadosamente para minimizar la interferencia. La señal resultante de la combinación se denomina señal compuesta.
En el extremo receptor, el demultiplexor (Demux) realiza la operación inversa: separa la señal compuesta en sus componentes individuales de longitud de onda. Cada longitud de onda separada se dirige luego a una fibra distinta, que conduce a un receptor óptico específico. Es crucial que este proceso de demultiplexación ocurra antes de que la luz sea detectada por los receptores.
Los dispositivos Mux/Demux modernos suelen estar integrados en una sola unidad y, al ser pasivos, no requieren una fuente de alimentación externa, lo que simplifica la instalación y el mantenimiento. La precisión en la separación de las longitudes de onda es fundamental para evitar la diafonía (crosstalk) entre canales y asegurar la integridad de la señal. Los espaciados de canal típicos en DWDM varían, desde 200 GHz (aproximadamente 1.6 nm) hasta 100 GHz (0.8 nm) y 50 GHz (0.4 nm), con investigaciones en curso para lograr espaciamientos aún más estrechos como 25 GHz o 12.5 GHz, permitiendo así un mayor número de canales por fibra.
Multiplexores Ópticos de Adición/Extracción (OADM): Flexibilidad en la Red
Mientras que los filtros Mux/Demux combinan o separan todas las longitudes de onda de una señal compuesta, los Multiplexores Ópticos de Adición/Extracción (OADM) ofrecen una funcionalidad más granular y dinámica. Los OADM se implementan en puntos intermedios de la red, entre los nodos principales de multiplexación y demultiplexación, donde es deseable agregar o eliminar una o varias longitudes de onda específicas sin afectar al resto del tráfico.
Un OADM está diseñado para "extraer" (drop) ciertas longitudes de onda de la señal compuesta y dirigirlas a equipos locales, al mismo tiempo que "agrega" (add) nuevas señales ópticas en esas mismas longitudes de onda (o en otras, dependiendo de la configuración) para que continúen su viaje a través de la fibra. El resto de las longitudes de onda de la señal compuesta simplemente "pasan" a través del OADM hacia el siguiente punto de la red. Esta capacidad de añadir y extraer selectivamente señales es vital para la construcción de redes más complejas y flexibles, como las redes metropolitanas, donde diferentes puntos de la red pueden requerir acceso a datos específicos.
La evolución de los OADM ha dado lugar a los ROADM (Reconfigurable Optical Add-Drop Multiplexer). A diferencia de los OADM tradicionales que requieren reconfiguración manual o son fijos para longitudes de onda específicas, los ROADM son totalmente programables y reconfigurables remotamente. Esto permite a los operadores de red ajustar la asignación de longitudes de onda, la potencia de la señal y otros parámetros de forma dinámica, sin necesidad de intervención física en el sitio. Los ROADM son un componente clave para la automatización y la inteligencia de las redes ópticas modernas.
Amplificadores Ópticos: Superando las Limitaciones de Distancia
Dado que los sistemas DWDM están diseñados para enlaces de transmisión de larga distancia, la atenuación de la señal a lo largo de la fibra óptica es una preocupación inherente. Los amplificadores ópticos son dispositivos esenciales que contrarrestan esta pérdida de potencia. A diferencia de los repetidores electrónicos que requieren la conversión de la señal óptica a eléctrica y viceversa, los amplificadores ópticos operan directamente en el dominio óptico.
Estos dispositivos funcionan "estimulando" los fotones de la señal con energía extra, aumentando así su amplitud o ganancia. Los amplificadores ópticos son capaces de amplificar señales en una amplia gama de longitudes de onda simultáneamente, lo cual es una característica crítica para la aplicación en sistemas DWDM, donde múltiples longitudes de onda coexisten.

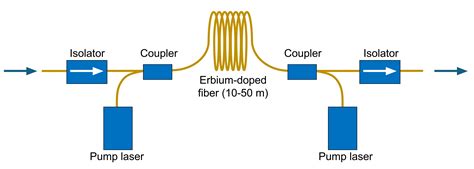

El tipo más común de amplificador óptico integrado en fibra es el Amplificador de Fibra Dopada con Erbio (EDFA). Los EDFA se dopan con iones de erbio, que emiten luz cuando son excitados por una bomba láser de longitud de onda específica. Existen diversas variantes de EDFA, como los EDFA DWDM, EDFA CATV, EDFA SDH, así como otros tipos de amplificadores como los EYDFA (amplificadores de erbio y iterbio dopados) y los amplificadores Raman, cada uno optimizado para diferentes aplicaciones y rangos de longitud de onda. La colocación estratégica de amplificadores a lo largo del tramo de fibra, conocidos como amplificadores en línea, permite extender las distancias de transmisión a miles de kilómetros, facilitando la interconexión de ciudades, países e incluso continentes.
Colaboración de Componentes en un Sistema DWDM

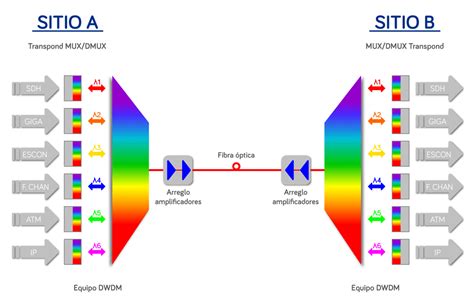

La eficacia de la tecnología DWDM reside en la perfecta integración y colaboración de todos sus componentes. El proceso comienza con los transmisores/receptores ópticos o transpondedores, que generan y preparan las señales de datos en sus respectivas longitudes de onda. Estas señales se dirigen luego al multiplexor DWDM (Mux), que las combina en una única fibra óptica. A medida que la señal compuesta viaja por la fibra, puede ser necesario amplificarla utilizando amplificadores ópticos (como EDFA) colocados estratégicamente. En puntos intermedios, los OADM pueden extraer o agregar señales específicas sin interrumpir el flujo general. Finalmente, en el extremo receptor, un demultiplexor DWDM (Demux) separa la señal compuesta en sus longitudes de onda constituyentes, y los receptores ópticos o transpondedores las convierten de nuevo en señales eléctricas para su procesamiento por los equipos cliente.
La independencia de protocolo y velocidad de bits de DWDM es una de sus ventajas más significativas. Esto permite que las redes basadas en DWDM transporten una variedad de tipos de tráfico, incluyendo IP, ATM, SONET, SDH y Ethernet, a diferentes velocidades simultáneamente. Transmisión de voz, correo electrónico, video y datos multimedia son solo algunos ejemplos de servicios que pueden coexistir en un único sistema DWDM. La creciente demanda de ancho de banda por parte de aplicaciones de alto volumen de datos, como streaming, big data y transmisión de video, subraya la importancia continua de DWDM como la columna vertebral de las comunicaciones modernas. La tecnología DWDM no solo aumenta la capacidad de la infraestructura de fibra óptica existente, sino que también proporciona la escalabilidad y flexibilidad necesarias para adaptarse a las futuras demandas de comunicación.
