En el intrincado mundo de la infraestructura de redes, el orden del cableado horizontal es de suma importancia. Sin embargo, el volumen considerable de cables presentes puede convertir su organización en una tarea compleja y desalentadora. Para abordar este desafío, se recomienda encarecidamente el uso de herramientas especializadas para peinar y organizar los cables de red. Una de estas herramientas eficientes es el Panduit CBOT24K, un organizador de cables diseñado para simplificar la gestión de mazos de cables.

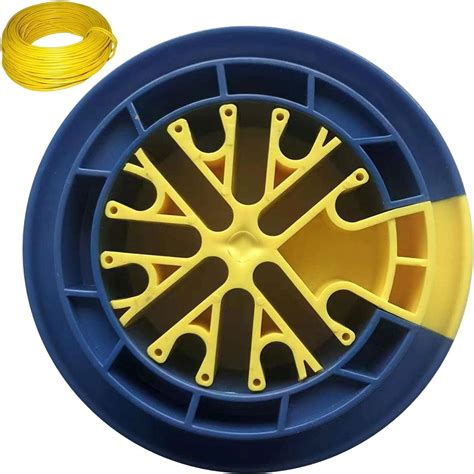

Este sistema de organización de cables incorpora una cubierta con cierre de gancho y bucle, permitiendo una fijación segura y un acceso sencillo. La flexibilidad en la organización se logra mediante la selección del ordenador verde o del inserto amarillo, cada uno diseñado para optimizar la gestión de cables según su diámetro. El inserto verde se recomienda para cables con un diámetro exterior que oscila entre 0.18 pulgadas (4.6 mm) y 0.25 pulgadas (6.3 mm). Por otro lado, el inserto amarillo es ideal para cables con un diámetro exterior en el rango de 0.23 pulgadas (5.9 mm) a 0.31 pulgadas (7.9 mm). El kit de organización de cables Panduit, modelo CBOT24K, es una solución integral que incluye la cubierta de camisa con sujetador de gancho y bucle, junto con ambos insertos, verde y amarillo, para adaptarse a una amplia variedad de necesidades de cableado.
La Importancia Crítica de la Gestión de Cables en Centros de Datos
En las salas de servidores y centros de datos, la eficiencia y la fiabilidad de los equipos de TI son fundamentales. Estos equipos, que incluyen almacenamiento, servidores, conmutadores, enrutadores y unidades de distribución de energía, dependen de racks y gabinetes para su instalación, soporte y gestión de conectividad. Las aplicaciones modernas de alta velocidad y multiservicio están impulsando una diversificación y un crecimiento continuos de los componentes de TI, que convergen en un espacio de rack cada vez más compacto. En consecuencia, la cantidad y la variedad de cables conectados están en constante aumento, abarcando desde cables de conexión de fibra óptica hasta cables de conexión Ethernet y cables de alimentación.
Imagine el escenario de cables dispersos y enredados saliendo de un rack. Esta situación se vuelve particularmente problemática si se requiere un recableado posterior. Los cables que cuelgan libremente no solo crean una apariencia desordenada y poco profesional, sino que también pueden provocar diafonía electromagnética, desgaste prematuro de los cables y obstrucción del flujo de aire esencial para la refrigeración de los equipos. Además, el uso ineficiente del espacio dentro del rack reduce la capacidad total y la optimización del centro de datos. Una gestión de cables adecuada aborda estas necesidades, manteniendo los racks ordenados y funcionales.
La implementación de soluciones de gestión de cables permite:
- Colocar haces de cables de gran capacidad en un rack compacto con una apariencia ordenada, organizada y profesional.
- Proteger los cables del desgaste y proporcionar un mejor entorno de refrigeración, asegurando la longevidad de los componentes y la estabilidad del sistema.
- Mejorar la utilización del espacio en rack y la eficiencia y resiliencia de todo el sistema, optimizando el rendimiento general de la infraestructura de TI.
Comprendiendo las Dimensiones de la Gestión de Cables: 0U vs. 1U
En el contexto de la gestión de cables en racks, el término "U" o "RU" (Unidad de Rack) es una unidad de medida estándar que define la altura de un equipo dentro de un rack. Una unidad de rack (1U) equivale a 1.75 pulgadas (44.45 mm) de altura. Los organizadores de cables se clasifican según la cantidad de espacio vertical de rack que ocupan al ser instalados, como 0U, 1U, 2U o 5U.
El sistema de gestión de cables 1U se instala típicamente en un espacio dedicado de 1U, justo debajo o encima de los equipos de datos como conmutadores, enrutadores o servidores. Ocupa su propio espacio vertical de 1U dentro del rack.
En contraste, un gestor de cables de 0U organiza los cables de conexión en una superficie paralela al ancho del equipo activo, sin ocupar ningún espacio vertical de rack (0U). Esta disposición es particularmente ventajosa, ya que libera el espacio de 1U que de otro modo sería ocupado por un organizador de cables, permitiendo así alojar un dispositivo activo estándar adicional en el rack. Por lo tanto, el gestor de cables de 0U se considera una solución más rentable para optimizar el espacio del rack, especialmente en entornos donde cada unidad de espacio es valiosa.
Tipos de Gestión de Cables: Horizontal y Vertical
Según su orientación de montaje en rack, los sistemas de gestión de cables se dividen principalmente en dos categorías: horizontal y vertical.
Gestión de Cables Horizontal
Los productos de gestión de cables horizontales para montaje en rack se diseñan para organizar los cables a lo ancho del rack. Esto incluye una variedad de dispositivos como organizadores de cables horizontales 1U, paneles de conexión de fibra o cobre de 1U, y gabinetes modulares de fibra.

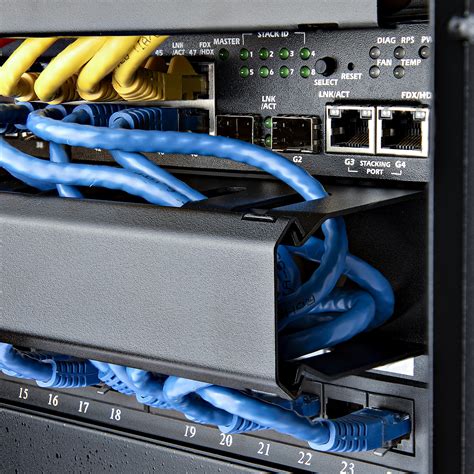

Organizadores de Cables Horizontales 1U: Estos organizadores son comunes en el mercado y a menudo vienen equipados con anillas en D o conductos para los dedos. Las anillas en D proporcionan puntos de sujeción robustos para haces de cables, mientras que los conductos para los dedos facilitan el enrutamiento y la organización de los cables. Algunas variantes, como las tiras de cepillos, ofrecen beneficios adicionales al mejorar la ventilación y actuar como barrera contra el polvo.
- QSFPTEK #100066 Organizador de Cables con Anillo en D: Este modelo se destaca por sus cinco anillas en D redondas fijas, diseñadas para una gestión de cables de alta capacidad. Su diseño de borde redondeado protege las cubiertas de los cables contra el desgaste y la flexión excesiva. Las anillas en D permiten la organización de diversos tipos de cables de conexión, incluyendo fibra óptica, cables Ethernet de cobre y cables coaxiales. Cumple con el estándar EIA y se monta en cualquier rack estándar de 19 pulgadas.
- QSFPTEK #100068 Administrador de Cables 1U con Conducto para Dedos: Equipado con doce conductos para cables, tanto en la parte delantera como trasera, este administrador permite la entrada y salida de cables desde ambas direcciones. Una característica notable es su cubierta doble desmontable, que ofrece flexibilidad para ajustar los cables conectados y proporcionar un soporte mejorado para los haces de cables. Las anillas en D en este modelo son desmontables y admiten rotación de 360°, lo que facilita la integración de la gestión de cables de fibra y cobre en una solución unificada.
Gestión de Cables Horizontal 0U: Para las cubiertas de rack y gabinetes, la gestión de cables horizontal 0U es una solución eficiente que aprovecha el espacio lateral. Esto incluye organizadores de cables horizontales 0U y barras enlazadoras de cables horizontales 0U en forma de L.
- Organizador de Cables Horizontal 0U: Estos organizadores se montan en el lateral del rack, ofreciendo un espacio dedicado para la gestión de cables sin ocupar espacio vertical. Permiten un enrutamiento sencillo, seguro y flexible de una gran cantidad de cables de conexión en el ancho estándar de 19 pulgadas del rack, contribuyendo a un espacio de rack ordenado y estéticamente agradable.
Gestión de Cables Vertical

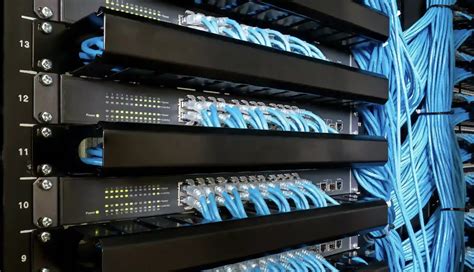

La gestión de cables vertical es igualmente crucial para una infraestructura de red completa. Los gestores de cables verticales proporcionan soporte para los haces de cables que se extienden entre equipos como conmutadores y paneles de conexión horizontales, guiando los cables de manera ordenada a lo largo de la altura del rack. Esto previene la acumulación de cables en la parte inferior del rack y asegura un flujo de aire adecuado.
Paneles de Conexión y Soluciones de Fibra Óptica
Más allá de los organizadores de cables, los paneles de conexión juegan un papel vital en la organización y terminación de cables.
Panel de Conexión de Red Ethernet: Estos paneles, como el QSFPTEK #100069 Panel de Conexión Cat6, están diseñados para terminar cables de conexión de cobre en una tira, organizando eficazmente los cables RJ45 entrantes y salientes. Con 24 puertos en un soporte compacto de 1U, se adaptan al cableado de cobre de alta densidad en aplicaciones de centros de datos. Cumplen con las normas TIA/EIA 568-B/EC11801 y permiten la conexión de hasta 24 cables de conexión Cat5e o Cat6. Para facilitar la identificación, cada puerto está marcado numéricamente, y cada puerto frontal incluye una etiqueta en blanco para anotaciones personalizadas.
Panel Adaptador de Fibra Óptica (FAP): Un FAP es un soporte que aloja múltiples acopladores adaptadores de fibra óptica, permitiendo la terminación rápida y directa de cables de conexión de fibra en una unidad compacta.
- Caja Modular para Montaje en Rack: Estas cajas están diseñadas para alojar varios FAP en un espacio de 19 pulgadas de ancho, ofreciendo soluciones de cableado de fibra de ultra alta densidad.
- Paneles de Fibra Óptica QSFPTEK: QSFPTEK ofrece paneles de fibra óptica en modelos FHD OS2 (#100064) y FHD OM4 (#100065). Ambos cuentan con 12 puertos dúplex, capaces de conectar hasta 24 fibras OS2 o 24 fibras OM4, respectivamente.
- Panel Modular #100061 de QSFPTEK: Este panel modular puede alojar hasta 4 FAP, permitiendo la conexión de un máximo de 96 fibras en un espacio de rack horizontal de 19 pulgadas.
Así se ORDENAN un RACK comunicaciones | Antes Vs Después Cableado estructurado
Beneficios Integrales de la Gestión de Cables
La gestión de cables trasciende la mera estética para lograr un rack ordenado. Sus beneficios se extienden a la mejora de la fiabilidad, la eficiencia, la flexibilidad y la escalabilidad de todo el sistema de infraestructura de TI. Implementar soluciones de gestión de cables para el cableado estructurado en centros de datos altamente convergentes garantiza un mejor aprovechamiento del espacio disponible, una reducción de los tiempos de inactividad y una mayor facilidad para futuras expansiones o modificaciones.
Además de los racks de gestión de cables horizontales, la gestión de cables verticales es indispensable para completar una infraestructura organizada. La correcta gestión de cables, tanto horizontal como vertical, junto con el uso de herramientas como los peines de fibra óptica, son pilares fundamentales para mantener un entorno de TI robusto y eficiente.
QSFPTEK se posiciona como un proveedor de productos y soluciones integrales para cableado estructurado y gestión de cables, ofreciendo una amplia gama de productos diseñados para satisfacer las exigencias de los centros de datos modernos.
