Las antenas Yagi representan una solución sumamente popular y efectiva dentro del espectro de las antenas direccionales. Su diseño intrínsecamente robusto, combinado con una sencillez notable en su configuración, las posiciona como una opción predilecta para una variedad de aplicaciones de comunicación. Estas antenas no solo ofrecen un ancho de banda considerable, sino que también proporcionan una ganancia significativa, características esenciales para optimizar la transmisión y recepción de señales.
Principios de Funcionamiento y Diseño de las Antenas Yagi

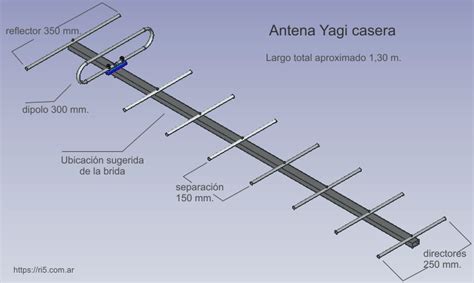

Una antena Yagi se caracteriza por su estructura lineal, compuesta típicamente por un elemento activo (dipolo), un reflector y uno o más directores. El reflector, situado detrás del elemento activo, ayuda a dirigir la energía de la radiofrecuencia hacia adelante, mientras que los directores, ubicados delante, concentran aún más la señal en la dirección deseada. Esta disposición estratégica es la clave de la alta directividad y ganancia que ofrecen las antenas Yagi.
Las Antenas Amplificadoras Yagis, en particular, están diseñadas para maximizar el rendimiento. Suelen estar equipadas con conectores de tipo N, un estándar industrial que garantiza una conexión fiable y de baja pérdida, facilitando la integración con equipos de transmisión y recepción. El sistema de montaje es flexible, permitiendo una fijación segura en el extremo de la antena. La abrazadera del mástil, un componente crucial, facilita la instalación tanto en orientación vertical como horizontal, adaptándose a las necesidades específicas del sitio y a la polarización requerida para la comunicación. Esta versatilidad en el montaje es fundamental para optimizar la recepción y transmisión de señales en entornos diversos.
Optimización para la Banda de 450 MHz

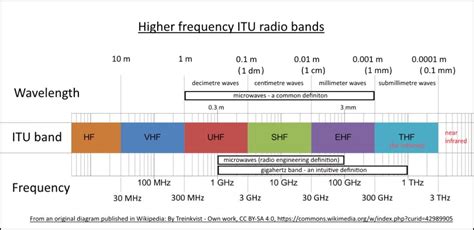

Las antenas Yagi de las que hablamos han sido sometidas a un proceso de diseño y optimización meticuloso por parte del fabricante, enfocado específicamente en la banda de 450 MHz. Esta frecuencia, perteneciente al espectro UHF (Ultra High Frequency), es conocida por su capacidad para penetrar obstáculos y su comportamiento de propagación, que la hace adecuada para una amplia gama de aplicaciones, desde comunicaciones móviles hasta sistemas de radio troncalizados y redes de datos inalámbricas. La optimización para esta banda asegura que la antena opere con la máxima eficiencia, minimizando las pérdidas de señal y maximizando la ganancia en el rango de frecuencia especificado.
Ganancia y Aplicaciones en Comunicaciones de Largo Alcance
Las antenas Yagi con una ganancia de 10 o 12 dBi (decibelios isotrópicos) son particularmente adecuadas para aplicaciones que requieren la cobertura de zonas geográficas extensas o la comunicación punto a punto a distancias considerables. La ganancia de una antena se refiere a su capacidad para concentrar la potencia de la señal en una dirección específica, en comparación con una antena isotrópica que radia uniformemente en todas las direcciones. Una mayor ganancia se traduce en un alcance efectivo más amplio y una mejor calidad de señal, especialmente en condiciones de propagación desafiantes.
Estas antenas son ideales para establecer enlaces de comunicación robustos donde la línea de visión directa (Line of Sight - LoS) no es estrictamente necesaria. Las ondas UHF, al operar en frecuencias más bajas que las microondas, exhiben propiedades de reflexión y difracción superiores. Esto significa que las señales de 450 MHz pueden ser bien reflejadas por estructuras sólidas como edificios, y difractadas de manera efectiva por formaciones del terreno, como colinas o valles. Esta capacidad de "doblar" las esquinas o "saltar" obstáculos permite mantener la conectividad en entornos urbanos densos o en terrenos irregulares, donde una antena omnidireccional o de baja ganancia tendría dificultades para establecer un enlace fiable.
La capacidad de iluminar zonas más alejadas es otra ventaja significativa. En aplicaciones de radiodifusión, sistemas de monitoreo remoto o redes de sensores, donde los dispositivos pueden estar ubicados en puntos de difícil acceso o a gran distancia de la estación base, una antena Yagi de alta ganancia puede ser la solución para asegurar una cobertura adecuada y una comunicación bidireccional fiable.
Ventajas de la Alta Ganancia en la Infraestructura de Cableado
Una de las implicaciones prácticas y ventajosas de la alta ganancia ofrecida por estas antenas Yagi es la flexibilidad que otorga en la selección y el uso de cables de antena. Los cables de antena, especialmente aquellos de baja calidad o de gran longitud, pueden introducir pérdidas significativas en la señal (atenuación). Sin embargo, cuando se utiliza una antena con una ganancia elevada, la potencia de la señal transmitida o recibida es considerablemente mayor en el punto de conexión de la antena.
Esto permite que la señal, incluso después de atravesar un cable de antena más largo, aún conserve suficiente potencia para ser procesada eficazmente por el equipo de radio o para alcanzar el receptor con una intensidad adecuada. En instalaciones donde la ubicación óptima de la antena se encuentra lejos del equipo de radio principal debido a restricciones de espacio, interferencias electromagnéticas o requisitos de línea de visión, la posibilidad de utilizar cables más largos sin una degradación inaceptable de la señal es una ventaja logística y económica importante. Reduce la necesidad de amplificadores de señal intermedios o de equipos de radio más sensibles, simplificando la instalación y potencialmente reduciendo los costos generales del sistema.
ANTENAS 10: potencia, ganancia y directividad.
Consideraciones Técnicas y de Selección
Al seleccionar una antena Yagi para una aplicación específica en 450 MHz, es crucial considerar varios parámetros. La ganancia (10 o 12 dBi, como se mencionó) es un factor primordial, pero también lo son la impedancia, el diagrama de radiación, el ancho de banda y la resistencia a las condiciones ambientales. La impedancia de la antena debe coincidir con la impedancia característica del cable coaxial y del equipo de radio (típicamente 50 ohmios) para minimizar las pérdidas por reflexión.
El diagrama de radiación describe cómo la antena distribuye su energía en el espacio. Para una antena Yagi, este diagrama es altamente direccional, con un lóbulo principal estrecho en la dirección deseada y lóbulos secundarios de menor intensidad en otras direcciones. Comprender este diagrama es fundamental para orientar la antena correctamente y para minimizar la recepción de interferencias de fuentes no deseadas.
El ancho de banda se refiere al rango de frecuencias sobre el cual la antena opera de manera eficiente. Si bien las antenas Yagi ofrecen un buen ancho de banda, es importante asegurarse de que el ancho de banda operativo de la antena cubra el rango de frecuencias utilizado por el sistema de comunicación.
La potencia máxima admisible (Potencia máx.) es otro parámetro crítico. Indica la cantidad máxima de potencia de radiofrecuencia que la antena puede manejar sin sufrir daños o degradación de su rendimiento. La polarización (Hor. o Vert. - Horizontal u Vertical) debe elegirse en función de la polarización utilizada por el sistema de comunicación. Generalmente, para comunicaciones punto a punto, se mantiene la misma polarización en ambos extremos del enlace.
Además, la robustez de la construcción es vital, especialmente para instalaciones al aire libre que deben soportar vientos fuertes, lluvia, nieve y fluctuaciones de temperatura. Los materiales utilizados en la construcción de la antena, como el aluminio de alta calidad y los aislantes resistentes a la intemperie, contribuyen a su durabilidad y longevidad.
La elección de la antena adecuada puede ser compleja, y en este sentido, el asesoramiento experto es invaluable. Estaremos encantados de proporcionarle la orientación necesaria para seleccionar la antena Yagi de 450 MHz que mejor se adapte a sus necesidades específicas de comunicación, teniendo en cuenta factores como la distancia del enlace, el entorno de propagación, los requisitos de ancho de banda y la infraestructura existente. La correcta selección e instalación de una antena Yagi de alta ganancia puede marcar una diferencia sustancial en el rendimiento y la fiabilidad de su sistema de comunicaciones.
El número de elementos (Nº. Trg) y la configuración específica de estos (Puk. D.) también juegan un papel en la determinación de la ganancia y el ancho de banda de la antena. Un mayor número de elementos generalmente se traduce en una mayor ganancia, pero también puede reducir el ancho de banda efectivo y hacer que la antena sea más directiva y sensible a la orientación. La configuración precisa de la longitud y el espaciado de los elementos se optimiza mediante cálculos de ingeniería para lograr las características de rendimiento deseadas para la banda de 450 MHz.
