Configuración de NAT en Huawei HG8247H: Guía Completa para la Traducción de Direcciones de Red

La traducción de direcciones de red (NAT) es un proceso fundamental en las redes modernas que permite la gestión eficiente de direcciones IP. En esencia, NAT actúa como un intermediario, modificando las direcciones IP de origen y destino de los paquetes de datos a medida que transitan por un router o firewall. Su propósito principal es resolver la escasez de direcciones IP públicas al traducir direcciones IP privadas internas a direcciones IP públicas externas. Este artículo profundiza en la configuración de NAT en el dispositivo Huawei HG8247H, explorando sus capacidades y cómo optimizar su uso.

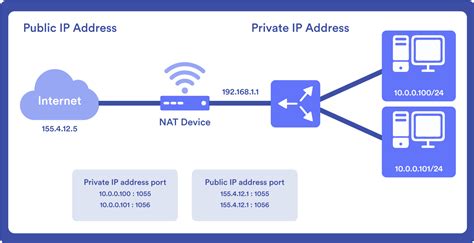

Entendiendo el Proceso NAT

El proceso NAT es crucial para la conectividad a Internet. Cuando un dispositivo dentro de una red local (que utiliza direcciones IP privadas, como 192.168.x.x) intenta acceder a un recurso en Internet (que requiere direcciones IP públicas), el router con NAT interviene. Modifica la dirección IP de origen del paquete saliente a su propia dirección IP pública. Cuando la respuesta regresa de Internet, el router utiliza la información de NAT almacenada para dirigir el paquete de vuelta al dispositivo correcto dentro de la red local, cambiando la dirección IP de destino de vuelta a la dirección IP privada original. Este mecanismo permite que múltiples dispositivos compartan una única dirección IP pública, extendiendo así el limitado conjunto de direcciones IPv4.

Tipos de NAT Soportados por el Huawei HG8247H

El Huawei HG8247H es compatible con dos tipos principales de NAT: NAT de cono y NAT simétrica. La elección entre estos dos tipos impacta en la seguridad y la compatibilidad de las aplicaciones.

NAT de Cono (Cone NAT)

El NAT de cono, también conocido como "NAT de puertos" o "NAT de sobrecarga", es el tipo más común y generalmente se implementa para proporcionar una mayor compatibilidad con diversas aplicaciones y servicios. En este modo, el router mapea una dirección IP privada y un número de puerto a una única dirección IP pública y un número de puerto. Todas las comunicaciones desde esa dirección IP privada y puerto se dirigen a través de ese mapeo público.

• Ventajas: Mayor compatibilidad con aplicaciones que requieren que un dispositivo externo inicie una conexión con un dispositivo interno (por ejemplo, servidores de juegos, aplicaciones P2P). Es más fácil de configurar y generalmente funciona "sin problemas" con la mayoría de los servicios.
• Desventajas: Ofrece un nivel de seguridad más bajo en comparación con el NAT simétrico. Dado que el mapeo es más permisivo, puede ser más susceptible a ciertos tipos de ataques o escaneos no deseados.

NAT Simétrica (Symmetric NAT)

La NAT simétrica es un tipo de NAT que se enfoca en la seguridad. En este modo, el router crea mapeos de direcciones y puertos independientes para cada combinación de dirección IP de origen, puerto de origen, dirección IP de destino y puerto de destino. Esto significa que si un dispositivo interno se comunica con dos destinos diferentes, se crearán dos mapeos NAT distintos.

• Ventajas: Proporciona un nivel de seguridad más alto. Al ser más estricto en la forma en que maneja las conexiones, dificulta que un atacante externo inicie una conexión no solicitada a un dispositivo interno. Es a menudo la opción preferida en entornos empresariales con requisitos de seguridad elevados.
• Desventajas: Puede causar problemas de compatibilidad con ciertas aplicaciones que esperan un comportamiento más predecible de NAT, como algunas aplicaciones de juegos en línea o servicios de VoIP, donde los puertos de origen pueden variar inesperadamente.

Elección entre NAT de Cono y NAT Simétrica

La selección del tipo de NAT en el Huawei HG8247H depende de sus necesidades específicas:

• Para uso doméstico general, navegación web, streaming y la mayoría de las aplicaciones, NAT de cono suele ser la opción más compatible y sin complicaciones.
• Si opera servidores internos, aloja servicios que requieren acceso externo directo, o si la seguridad es una preocupación primordial y está dispuesto a solucionar posibles problemas de compatibilidad, NAT simétrica puede ser una opción más adecuada.

Configuración de NAT en el Huawei HG8247H

La configuración de NAT en el Huawei HG8247H se realiza a través de su interfaz de administración web. Los pasos generales son los siguientes:

1. Conexión al Dispositivo: Primero, conecte su teléfono o computadora al dispositivo Huawei HG8247H. Puede hacerlo de forma inalámbrica a través de la red Wi-Fi del CPE, o conectando su computadora al puerto LAN del CPE utilizando un cable Ethernet.
2. Acceso a la Interfaz Web: Abra un navegador web en su dispositivo conectado y, en la barra de direcciones, ingrese la dirección IP predeterminada del router. Comúnmente, esta es 192.168.100.1 o 192.168.1.1, aunque puede variar. Presione Enter para acceder a la página de inicio de sesión.
3. Inicio de Sesión: Ingrese el nombre de usuario y la contraseña del administrador. Si no los ha cambiado, estos suelen ser telecomadmin y admintelecom, o se encuentran en una etiqueta en la parte inferior del dispositivo.
4. Navegación a la Configuración de NAT: Una vez que haya iniciado sesión, navegue por el menú de configuración. La ruta típica para la configuración de NAT es: Advanced > Security > NAT Settings. (Avanzados > Seguridad > Configuración de NAT).
5. Selección del Tipo de NAT: En la sección "NAT Settings", encontrará una opción para seleccionar el tipo de NAT. Elija entre Symmetric (Simétrica) o Cone (De cono) según sus requisitos, como se discutió anteriormente.
6. Guardar Configuración: Después de seleccionar el tipo de NAT deseado, asegúrese de hacer clic en el botón "Apply" o "Save" para guardar los cambios. El dispositivo puede requerir un reinicio para que la nueva configuración surta efecto.

Configuración Específica para Activación de Puertos (Port Forwarding)

Si bien el dispositivo soporta NAT, es importante notar una limitación clave: el CPE no admite bucle de retorno de NAT (NAT loopback) debido a las especificaciones y restricciones del producto. El NAT loopback permite que las solicitudes originadas dentro de la red local que se dirigen a la dirección IP pública del router sean reenviadas correctamente a un servicio interno. Sin esta funcionalidad, si intenta acceder a un servicio que ha configurado para reenvío de puertos (port forwarding) desde dentro de su propia red local utilizando su IP pública, la conexión podría fallar.

Para servicios que requieren acceso desde Internet, como alojar un servidor web o un servidor de juegos, deberá configurar la activación de puertos (port forwarding) por separado. Los pasos generales para esto en la interfaz web, aunque no directamente en la sección principal de configuración de NAT, suelen ser:

• Encontrar una sección como "Port Forwarding" o "Virtual Servers" dentro del menú de "Advanced" o "NAT".
• Crear una nueva regla especificando:
  • Nombre del Servicio: Un nombre descriptivo para la regla.
  • Protocolo: TCP, UDP, o ambos.
  • Puerto de Activación (External Port / Start Port - End Port): El puerto o rango de puertos que los usuarios externos utilizarán para conectarse.
  • Puerto Interno (Internal Port): El puerto en el que el servicio está escuchando en el dispositivo de su red local. A menudo, este es el mismo que el puerto externo.
  • Dirección IP del Dispositivo LAN: La dirección IP privada del dispositivo en su red local que aloja el servicio.
• Guardar la regla.

Consideraciones Adicionales y Escenarios de Uso

La información proporcionada en los logs y descripciones adicionales revela algunos aspectos importantes sobre el funcionamiento del Huawei HG8247H y escenarios de uso más amplios relacionados con NAT, aunque algunos provienen de contextos de Huawei Cloud y pueden ser más generales que específicos del HG8247H.

Escenarios de Gateway NAT Público (Huawei Cloud)

Los escenarios descritos para "Gateway de NAT público" en el contexto de Huawei Cloud ilustran las capacidades avanzadas de NAT en entornos de nube, que van más allá de la funcionalidad básica de un CPE doméstico. Estos escenarios son útiles para comprender el alcance de la tecnología NAT:

• SNAT (Source NAT) para Acceso a Internet: Permite que servidores dentro de una red privada virtual (VPC) accedan a Internet utilizando direcciones IP públicas (EIPs). Esto es vital para que las aplicaciones en la nube puedan descargar actualizaciones, comunicarse con servicios externos o realizar otras tareas que requieran conectividad a Internet, al tiempo que se ocultan sus direcciones IP privadas. El sistema permite configurar múltiples reglas SNAT y asociar varios EIPs para aumentar la capacidad y la resiliencia.
• DNAT (Destination NAT) para Acceso desde Internet: Permite que servicios alojados en una VPC sean accesibles desde Internet. Cuando las solicitudes llegan a una dirección IP pública y puerto específicos a través del gateway NAT, estas se reenvían a un servidor y puerto específicos dentro de la VPC. Esto es esencial para alojar servidores web, APIs u otros servicios que deben ser accesibles públicamente.
• Escenarios Híbridos y de Alta Disponibilidad: La capacidad de usar múltiples EIPs con una regla SNAT mejora la disponibilidad y la resiliencia ante ataques, ya que si una IP pública es comprometida, otras pueden seguir proporcionando conectividad. Además, el uso de múltiples gateways NAT juntos puede escalar el rendimiento para manejar un volumen masivo de conexiones.

Gateway NAT Privado (Huawei Cloud)

Los gateways NAT privados se mencionan en el contexto de Huawei Cloud para escenarios más específicos:

• Conexión de VPCs con Bloques CIDR Superpuestos: Cuando dos redes virtuales utilizan rangos de direcciones IP idénticos, la comunicación directa es imposible. Un gateway NAT privado puede traducir estas direcciones superpuestas a rangos únicos, permitiendo la interconexión y comunicación entre estas redes.
• Migración de Cargas de Trabajo a la Nube: Permite a las empresas migrar sus aplicaciones a la nube sin necesidad de rediseñar su topología de red existente. Esto es particularmente útil si las direcciones IP internas deben permanecer consistentes o si se deben cumplir requisitos regulatorios que exigen el acceso a agencias específicas desde direcciones IP predefinidas.

Información de los Logs

Los fragmentos de log proporcionados ofrecen una visión del funcionamiento interno del dispositivo:

• PPPoE: Muestran la negociación del protocolo PPPoE (pppoec), utilizado comúnmente por los proveedores de servicios de Internet (ISPs) para establecer conexiones a Internet. Se observan mensajes como send PADI, indicando que el dispositivo está intentando iniciar una sesión PPPoE.
• DHCP: Los logs de DHCP (dhcpd y dhcpc) muestran la asignación de direcciones IP a los dispositivos conectados a la red local. Se ven intercambios de mensajes como Discover, Request, Nak y Ack, que son parte del protocolo DHCP para que los clientes obtengan una dirección IP, máscara de subred, gateway y servidores DNS (por ejemplo, dns1[80.58.61.210], dns2[80.58.61.250]).
• Link Status: Los mensajes sobre el estado de los puertos Ethernet (ETH Port X link status changed) y PON (pon state change process) indican la actividad de la conexión física y de fibra óptica.
• WAN Management: Los logs de WAN_MNGT muestran el estado de las interfaces WAN, incluyendo la configuración de IPv4 e IPv6.

Estos logs, aunque detallados, son principalmente de diagnóstico y no se configuran directamente a través de la interfaz de usuario para la gestión NAT diaria. Sin embargo, confirman que el dispositivo opera con protocolos de red estándar para establecer conectividad.

Navegando por las Restricciones del Huawei HG8247H

Es crucial tener en cuenta la limitación de no soporte para NAT loopback. Si bien el dispositivo permite configurar NAT y reenvío de puertos, esta restricción significa que las pruebas de acceso a sus servicios desde su propia red local utilizando su dirección IP pública pueden no funcionar como se espera. Para verificar que el reenvío de puertos está configurado correctamente, deberá probar el acceso desde una red externa (por ejemplo, usando los datos móviles de su teléfono o desde la red de un amigo).

Ejecutar comandos como display nat server mencionados en el contexto de Huawei Cloud es una práctica común en entornos empresariales para verificar la configuración de NAT. Si bien es posible que no tenga acceso directo a una consola de línea de comandos en el HG8247H para ejecutar este comando específico, la interfaz web proporciona la funcionalidad equivalente para revisar y modificar las reglas de NAT y reenvío de puertos.

Al configurar servicios, es fundamental asegurarse de que el "modo de acceso" sea correcto, y si la red WAN utiliza PPPoE, la configuración del servidor NAT (en este caso, el reenvío de puertos) debe asociarse con la interfaz WAN correcta que maneja la conexión PPPoE.

En resumen, el Huawei HG8247H ofrece funcionalidades NAT esenciales para el uso doméstico y de pequeñas oficinas, permitiendo la elección entre NAT de cono y simétrica. Comprender estas opciones y cómo configurarlas, junto con la conciencia de sus limitaciones específicas como la ausencia de NAT loopback, le permitirá optimizar la conectividad y la seguridad de su red.
