Conexión Estrella y Triángulo en Sistemas Trifásicos: Fundamentos y Aplicaciones

Los sistemas trifásicos de corriente alterna representan un hito fundamental en la historia de la ingeniería eléctrica, demostrando ventajas económicas y técnicas superiores sobre sistemas monofásicos y bifásicos. Para finales del siglo XIX, se consolidaron como el estándar para la generación, transmisión y distribución de energía eléctrica a nivel industrial. La forma en que se interconectan las bobinas internas de los motores trifásicos, ya sea en configuración estrella o triángulo, es crucial para su rendimiento, eficiencia y longevidad. Esta decisión, basada en la tensión de la red y las especificaciones del motor, determina la corriente de arranque, el par motor y la potencia nominal que el equipo puede entregar. Comprender estas configuraciones es esencial para cualquier profesional o aficionado que trabaje con motores eléctricos.

¿Qué es la Corriente Trifásica?

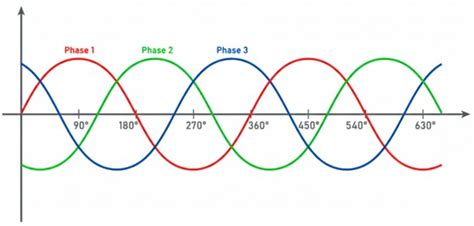

Un sistema trifásico se caracteriza por la presencia de tres corrientes alternas monofásicas que comparten la misma frecuencia y amplitud, pero que se encuentran desfasadas entre sí por 120 grados eléctricos (o 2π/3 radianes). Imaginemos un generador con tres bobinas dispuestas físicamente a 120 grados una de la otra. Al girar un rotor magnético, se inducen tres tensiones que alcanzan sus valores máximos en momentos sucesivos y ordenados. Matemáticamente, si tomamos la tensión de una fase como referencia, las tensiones instantáneas se expresan como:

• Fase 1: $v1(t) = V{máx} \cdot \sin (\omega \cdot t)$
• Fase 2: $v2(t) = V{máx} \cdot \sin (\omega \cdot t - 120º)$
• Fase 3: $v3(t) = V{máx} \cdot \sin (\omega \cdot t - 240º)$

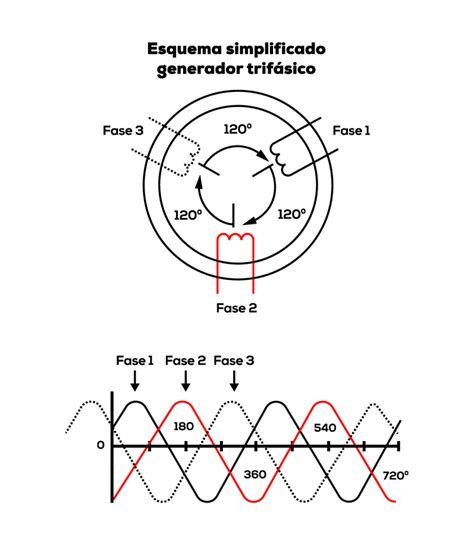

Esta simetría intrínseca define un sistema equilibrado. El sistema trifásico genera tres ondas de corriente alterna idénticas en magnitud y frecuencia, pero que alcanzan sus valores pico en instantes diferentes y secuenciales.

La Necesidad de Interconectar las 3 Bobinas

Si tratáramos cada una de estas tres fases (tres bobinas) como circuitos independientes, requeriríamos dos cables para cada una (ida y retorno), sumando un total de seis conductores. Esta configuración resultaría económicamente inviable y técnicamente poco práctica para el transporte de energía a largas distancias.

La solución radica en la interconexión de las bobinas entre sí. Al unir los terminales de una forma específica, se reduce el número de conductores necesarios de seis a solo tres o cuatro cables (las tres fases L1, L2, L3 y, opcionalmente, el Neutro N). Existen dos topologías fundamentales para realizar esta interconexión: en estrella y en triángulo. La elección de una u otra configuración modifica radicalmente el comportamiento de la tensión y la corriente en el circuito.

Topologías de Conexión: Estrella (Y) y Triángulo (Δ)

Estas configuraciones definen cómo se unen los principios y finales de las bobinas (o de las cargas).

Configuración en Estrella (Símbolo Y)

En esta conexión, se unen los terminales finales de las tres bobinas (o cargas) en un punto común denominado centro de estrella o punto neutro.

• Característica visual: Se asemeja a la letra "Y".
• Conexión: Los extremos libres se conectan a las líneas de alimentación (L1, L2, L3).
• El Neutro: Desde el punto común central se puede (o no) extraer un cuarto conductor: el Neutro (N). Esto es vital, ya que permite disponer de dos niveles de tensión (por ejemplo, 400 V entre fases y 230 V entre fase y neutro).

Configuración en Triángulo (Símbolo Δ)

En esta configuración, no existe un punto común. El final de la primera bobina se conecta al principio de la segunda, el final de la segunda al principio de la tercera, y el final de la tercera cierra el circuito conectándose al principio de la primera.

• Característica visual: Forman un bucle cerrado, similar a la letra griega Delta (Δ).
• Conexión: Las líneas de alimentación se conectan en los vértices de unión entre bobinas.
• Sin Neutro: En esta configuración no existe neutro. Solo se accede a un nivel de tensión (la tensión de línea), y la corriente debe circular obligatoriamente a través de las fases.

Configuración de las Bobinas del Generador Trifásico

En cualquier circuito eléctrico, es fundamental distinguir entre la fuente (quien suministra la energía) y la carga (quien la consume). Aunque las conexiones estrella y triángulo se aplican a ambos lados, su comportamiento y utilidad difieren según la perspectiva. En este apartado, nos centraremos en el origen de la energía: el generador (o, en la práctica habitual de distribución, el secundario del transformador que alimenta la red). La forma en que se conecten las bobinas internas del generador determinará las tensiones disponibles para su uso.

Generador Trifásico con Conexión en Estrella (Y)

Esta es la configuración más utilizada en la generación y distribución de baja tensión a nivel mundial.

En un generador conectado en estrella, los tres finales de las bobinas X, Y, Z (o también U2, V2, W2) se unen física y eléctricamente en un punto común. Los tres principios de las bobinas U, V, W (o también U1, V1, W1) quedan libres y se conectan a los conductores de salida, que son las Fases o Líneas (L1, L2, L3).

• Presencia de Neutro: El punto común donde se unen las tres bobinas se denomina centro de estrella o punto neutro. La característica de esta conexión es que permite extraer un cuarto conductor desde este punto: el Neutro (N). La presencia del neutro dota al sistema de una versatilidad única, ofreciendo dos niveles de tensión simultáneos:
  • Tensión de línea o compuesta (VL): Medida entre dos fases cualesquiera (ej. L1 y L2). En Europa, el estándar es 400 V.
  • Tensión de fase o simple (VF): Medida entre una fase y el neutro (ej. L1 y N). En Europa, el estándar es 230 V.

La conexión en estrella permite alimentar cargas trifásicas de potencia (como motores a 400 V) y, al mismo tiempo, cargas monofásicas domésticas (alumbrado y tomas de corriente a 230 V) conectándolas entre una fase y el neutro. Además, conectar el punto neutro a tierra en el origen garantiza la estabilidad de los potenciales respecto al suelo, lo cual es fundamental para la seguridad eléctrica.

Generador Trifásico con Conexión en Triángulo (Δ)

Esta configuración es menos común para alimentar redes de distribución final de baja tensión, pero es muy habitual en redes de media tensión o en transformadores de aislamiento.

En un generador conectado en triángulo, las bobinas se conectan en serie formando un bucle cerrado o malla, de modo que el final de la bobina 1 se conecta al principio de la bobina 2, el final de la bobina 2 al principio de la bobina 3, y el final de la bobina 3 cierra el circuito conectándose al principio de la bobina 1. De los tres vértices de unión salen los conductores de línea (L1, L2, L3).

• Ausencia de Neutro: La diferencia más evidente es la ausencia de un punto común. Por lo tanto, en un sistema en triángulo puro (3 hilos), no se dispone de conductor neutro. Esto implica que solo existe un nivel de tensión disponible: la tensión de línea (VL). La tensión que genera cada bobina es idéntica a la tensión que se entrega a la red ($VF = VL$).

La conexión en triángulo conlleva riesgos técnicos específicos:

• Corrientes internas: Si las fuerzas electromotrices (f.e.m.) generadas en las tres bobinas no son perfectamente senoidales o no están perfectamente equilibradas en amplitud y fase, la suma vectorial de las tensiones dentro del bucle cerrado no será cero.
• Consecuencia: Esto provoca la aparición de una corriente que circula permanentemente dentro del triángulo (corriente de circulación), incluso sin tener ninguna carga conectada. Esta corriente inútil genera calor, pérdidas de energía y puede sobrecalentar los devanados.
• Armónicos: Especialmente problemáticos son los terceros armónicos, que tienden a circular dentro de la conexión en triángulo, quedando "atrapados" (lo cual a veces se utiliza como ventaja en transformadores para no enviarlos a la red, pero calienta la máquina).

Valores Compuestos (de Línea) y Simples (de Fase)

Para dimensionar cables, elegir protecciones o calcular potencias, es fundamental dominar la relación entre lo que se mide en la red (Línea) y lo que ocurre dentro de la máquina (Fase). Debemos distinguir entre los valores "externos" (de línea) y los "internos" del circuito (de fase).

• Tensión de Línea (VL): Es la tensión compuesta. Se mide entre dos fases diferentes (L1-L2, L2-L3, etc.). Es el voltaje que nos proporciona la compañía eléctrica o la red de distribución. Ejemplo estándar: 400 V en trifásica industrial europea. En un motor, se mediría en los conductores externos de alimentación.
• Tensión de Fase (VF): Es la tensión simple o tensión sobre la carga. Se define como la tensión que soporta cada una de las bobinas o impedancias individualmente en sus bornes. En un motor, se mediría entre los extremos de una de las tres bobinas internas.
• Corriente de Línea (IL): Es la intensidad que circula por cada cable de alimentación del sistema (L1, L2 o L3). En un motor, es la que mediríamos con una pinza amperimétrica abrazando uno de los conductores externos de alimentación.
• Corriente de Fase (IF): Es la intensidad que circula internamente por cada rama (impedancia o bobina) del receptor. Es la que mediríamos con una pinza amperimétrica abrazando uno de los conductores de una de sus tres bobinas internas.

Relaciones en la Conexión Estrella (Y)

En la conexión estrella, las cargas (impedancias) se conectan entre una fase y un punto común (neutro).

Cómo Conectar un Motor en Estrella (Y)

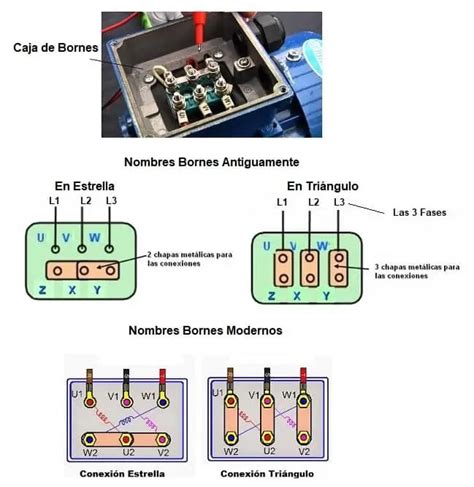

Para alimentar un motor trifásico en estrella, se unen los tres finales (o los tres principios) en un punto común (neutro de la estrella). Esto se logra típicamente en su placa de bornas, utilizando chapas horizontales que unen los finales (o principios) de las bobinas. La alimentación (L1, L2, L3) se conecta a los principios (o finales).

Corrientes en Estrella (Y)

Observando el esquema de conexión en estrella, el conductor de línea se conecta directamente al principio de la bobina o impedancia. No hay nudos ni derivaciones previas. Por lo tanto, toda la corriente que viene por la línea debe pasar obligatoriamente por la fase: $IF = IL$. En consecuencia, en estrella, la corriente de línea y de fase son idénticas.

Voltajes en Estrella (Y)

Aquí la situación cambia. La tensión de línea ($VL$) se aplica entre dos terminales (ej. L1 y L2). Sin embargo, entre L1 y L2 tenemos dos bobinas o impedancias en serie conectadas al punto neutro. Mediante suma vectorial (no aritmética), se demuestra que la tensión de línea es mayor que la de fase. El factor de relación es la raíz cuadrada de 3 (≈1.732), siendo $VL = \sqrt{3} \cdot VF$. De aquí despejamos la tensión que soporta la carga: $VF = VL / \sqrt{3}$. Por ejemplo, si tenemos una red de 400 V ($VL$), cada bobina del motor en estrella recibirá 400 V / 1.73 ≈ 230 V.

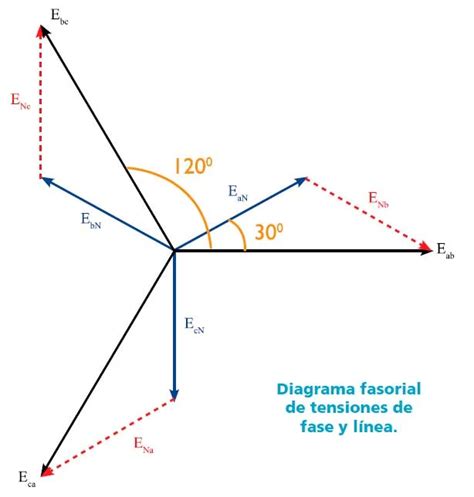

Al dibujar los vectores, se observa que la tensión de línea no está en fase con la tensión de fase. Existe un adelanto de 30° de la tensión de línea respecto a la tensión de fase correspondiente. Por ejemplo, la tensión de línea $V{L1-L2}$ tiene un adelanto de 30° respecto a la tensión de fase $V{L1-N}$. Aplicando trigonometría al triángulo rectángulo que se obtiene, se puede hallar la relación entre tensión de fase (simple) y tensión de línea (compuesta) en un generador trifásico con conexión en estrella: $VL = \sqrt{3} \cdot VF$.

Relaciones en la Conexión Triángulo (Δ)

En esta conexión, las cargas (impedancias) se conectan directamente entre dos fases. Esto invierte la lógica anterior.

Cómo Conectar un Motor en Triángulo (Δ)

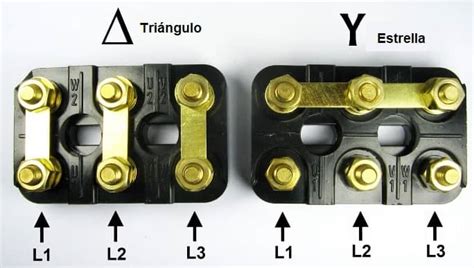

Para alimentar un motor trifásico en triángulo, se unen el final de una bobina con el principio de la siguiente (o principio de una bobina con final de la siguiente). Esto se logra típicamente en su placa de bornas, utilizando tres chapas verticales que unen pares o parejas específicas (finales y principios de diferentes bobinas). La alimentación (L1, L2, L3) se conecta a esos pares.

Voltajes en Triángulo (Δ)

Tal como se observa en el esquema de conexión en triángulo, al estar cada impedancia conectada directamente a los conductores de línea (ej. entre L1 y L2), la tensión que "ve" la carga es exactamente la misma que hay en la red: $VF = VL$. Por tanto, en triángulo, la bobina recibe toda la tensión de la red (400 V).

Corrientes en Triángulo (Δ)

Aquí, la corriente de línea ($IL$) llega a un vértice del triángulo (un nodo) y debe dividirse hacia dos ramas diferentes. Aplicando la Ley de Kirchhoff vectorial, la corriente de línea es la suma vectorial de las dos corrientes de fase que concurren en el nodo. Al igual que ocurría con las tensiones en la estrella, aquí aparece el factor $\sqrt{3}$ (≈1.732), siendo $IL = \sqrt{3} \cdot IF$. De aquí deducimos la corriente que soporta cada bobina: $IF = I_L / \sqrt{3}$. Por ejemplo, si se miden 100 A en el cable de alimentación, por dentro del motor (por cada bobina) solo circulan 57.7 A.

Cargas Trifásicas Equilibradas

Esta sección conecta la teoría con la realidad de los equipos que se instalan (motores, baterías de condensadores, resistencias de calentamiento, etc.). El objetivo final de cualquier instalación eléctrica es alimentar un receptor o carga. En trifásica, estos receptores pueden ser pasivos (como un horno de resistencias) o inductivos (como un motor asíncrono). Para analizar su comportamiento, se parte de un escenario ideal: la carga equilibrada. Esto ocurre cuando se conectan tres impedancias idénticas a la red trifásica. Se comprobará que calcular la potencia en un sistema trifásico equilibrado es idéntico, independientemente de si la carga está conectada en estrella o en triángulo.

Carga Equilibrada en Estrella (Y)

Una carga se considera equilibrada en estrella cuando las tres impedancias conectadas ($Z1, Z2, Z_3$) son idénticas en magnitud y en ángulo de fase.

Corriente Nula por el Neutro en Estrella

Como se mencionó, la tensión de línea ($VL$) entre fase y fase es mayor que la tensión de fase ($VF$) entre bornes de cada impedancia, siendo $VL = \sqrt{3} \cdot VF$. Por otro lado, la corriente de línea ($IL$) que pasa por la línea de alimentación es igual a la corriente de fase ($IF$) que pasa por la impedancia, siendo $IF = IL$. En una conexión en estrella, las corrientes de las tres fases confluyen en el punto central o centro de estrella. Según la primera Ley de Kirchhoff, la corriente que retorna por el neutro ($IN$) debe ser la suma vectorial de las corrientes que entran: $\vec{I}N = \vec{I}1 + \vec{I}2 + \vec{I}_3$. En un sistema trifásico equilibrado, estas corrientes están desfasadas 120º, por lo que su suma vectorial es cero. Por lo tanto, en una carga trifásica equilibrada conectada en estrella, la corriente por el conductor neutro es nula.

La Placa de Características del Motor: Clave para la Conexión Correcta

La correcta conexión de un motor trifásico es fundamental para su funcionamiento seguro y eficiente. La placa de características del motor proporciona información vital para tomar la decisión adecuada.

Interpretación de las Indicaciones de Tensión

Una indicación común en la placa de un motor es, por ejemplo, "230VΔ/400VY". Esta notación tiene un significado preciso:

• 230VΔ: Indica que el motor está diseñado para operar a 230V en conexión triángulo (Δ). En esta configuración, cada bobina recibe la tensión de línea completa (230V).
• 400VY: Indica que el motor está diseñado para operar a 400V en conexión estrella (Y). En esta configuración, cada bobina recibe la tensión de línea dividida por $\sqrt{3}$ (400V / √3 ≈ 230V).

Por lo tanto, un motor con la indicación "230VΔ/400VY" debe conectarse obligatoriamente en estrella (Y) si la red de suministro es de 400V, para que cada bobina reciba los 230V nominales. Si la red fuera de 230V, el mismo motor se conectaría en triángulo (Δ).

El número más bajo en la especificación de tensión se refiere a la conexión en triángulo, y el número más alto (aproximadamente $\sqrt{3}$ veces mayor) se refiere a la conexión en estrella.

El Error Común de Conexión

El error más frecuente es conectar un motor en triángulo a una red cuya tensión corresponde a la tensión nominal de conexión en estrella del motor. Por ejemplo, conectar un motor "230VΔ/400VY" en triángulo a una red de 400V. Esto provoca una sobretensión en las bobinas (400V en lugar de los 230V para los que están diseñadas), lo que resulta en un flujo de corriente muy alto, sobrecalentamiento y la rápida destrucción del motor. Si un motor zumba, se calienta excesivamente o dispara el interruptor de protección, una conexión incorrecta es a menudo la causa.

Arranque Estrella-Triángulo: Reducción de la Corriente de Arranque

El arranque estrella-triángulo es un método ampliamente utilizado para reducir la corriente de arranque en motores trifásicos de inducción, especialmente aquellos diseñados para operar en ambas configuraciones (estrella y triángulo).

Principio de Funcionamiento

Este método de conmutación se emplea para reducir la elevada corriente que un motor consume al iniciar su marcha.

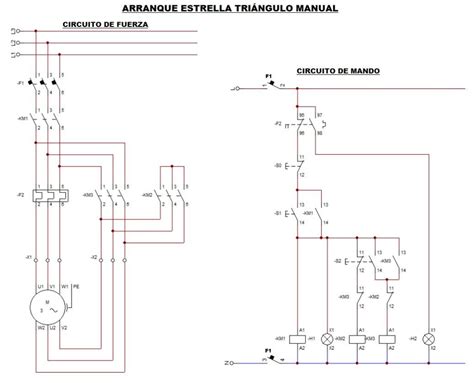

1. Fase de Arranque (Estrella): Inicialmente, el motor se conecta en configuración estrella (Y). En esta etapa, la tensión aplicada a cada bobina es la tensión de línea dividida por $\sqrt{3}$. Esto limita la corriente de arranque a aproximadamente un tercio (aprox. 33%) de la corriente que fluiría en un arranque directo en conexión triángulo. Esto protege la red eléctrica de caídas de tensión significativas y reduce el estrés mecánico en los componentes del sistema de transmisión.
2. Fase de Operación Normal (Triángulo): Una vez que el motor ha alcanzado aproximadamente el 75-80% de su velocidad nominal, los contactores cambian la configuración a triángulo (Δ). En esta etapa, el motor opera en sus condiciones normales de diseño, proporcionando su potencia nominal y su par nominal.

Ventajas y Limitaciones

La principal ventaja del arranque estrella-triángulo es la significativa reducción de la corriente de arranque (hasta un 66% menos que un arranque directo en triángulo), lo que protege la red y los componentes mecánicos. Por ejemplo, la corriente de arranque de un motor de 15 kW puede disminuir de aproximadamente 180 A a unos 60 A.

Sin embargo, el par de arranque también se reduce a aproximadamente un tercio en la conexión estrella. Esto hace que el método sea inadecuado para aplicaciones que requieren un alto par de arranque desde el inicio, como cintas transportadoras pesadas o bombas con contrapresión elevada. El motor debe ser capaz de desarrollar suficiente par en estrella para alcanzar el 75-80% de su velocidad nominal y superar la carga.

Un aspecto a considerar es que durante el cambio de estrella a triángulo puede producirse un pico de corriente, especialmente si la pausa de conmutación no es óptima (mínimo 50 ms). Este método es adecuado para máquinas que arrancan con poca carga y solo alcanzan la carga completa a altas revoluciones, como ventiladores o bombas sin contrapresión.

Alternativas Modernas a los Métodos de Arranque Tradicionales

Si bien el arranque estrella-triángulo ha sido una solución eficaz durante décadas, existen alternativas modernas que ofrecen mayor flexibilidad, control y eficiencia.

Variadores de Frecuencia (VFDs)

Los variadores de frecuencia (también conocidos como inversores de frecuencia o VFDs) ofrecen ventajas significativas sobre los métodos de arranque convencionales. Permiten un control de velocidad continuo y ajustable, un arranque extremadamente suave con corriente de arranque limitada (a menudo solo 1.5 veces la corriente nominal), y pueden generar ahorros de energía de hasta el 30% en aplicaciones con cargas variables. Son ideales para sistemas que requieren diferentes velocidades de operación, como sistemas de transporte o bombas de proceso. Sin embargo, su costo de adquisición inicial es generalmente más elevado.

Arrancadores Suaves (Softstarters)

Los arrancadores suaves ofrecen un buen compromiso entre la simplicidad y la reducción de la corriente de arranque. Reducen la corriente de arranque aumentando la tensión del motor de forma gradual y continua, lo que disminuye la carga mecánica y eléctrica durante el arranque. Son a menudo más fáciles de implementar que los variadores de frecuencia y más económicos, pero no proporcionan control de velocidad durante el funcionamiento normal.

Conclusión: La Importancia de una Elección Informada

La elección correcta entre la conexión en estrella y triángulo, o la implementación de un método de arranque alternativo, es crucial para la eficiencia, la seguridad y la vida útil de los sistemas de transmisión eléctrica. Esta decisión fundamental requiere una cuidadosa coordinación entre la tensión de la red, los datos específicos del motor (indicados en su placa de características) y los requisitos de la aplicación. Comprender las relaciones matemáticas subyacentes (como el factor $\sqrt{3}$), saber interpretar las especificaciones del fabricante y conocer las ventajas y desventajas de cada método de conexión y arranque permitirá optimizar el rendimiento de los motores trifásicos y evitar costosos daños o averías.
