Comprender la tecnología de antenas es crucial para cualquiera que trabaje en el sector de las comunicaciones inalámbricas. Las antenas de doble polarización son un componente esencial que afecta en gran medida a la funcionalidad de los sistemas de comunicación modernos, y esta guía le ayudará a comprenderlas. En el mundo de la tecnología, en rápida evolución, es importante comprender las antenas de doble polarización y su significado. La capacidad de enviar y recibir señales en dos planos de polarización distintos, normalmente horizontal y vertical, convierte a la antena de doble polarización en una herramienta excelente. La doble polaridad se refiere simplemente a la capacidad de una antena para enviar y recibir señales simultáneamente en dos planos separados. Para ello, se utilizan dos conjuntos de elementos o antenas colocados en ángulo recto. Normalmente horizontales y verticales, los dos conjuntos de dispositivos están hechos para enviar y recibir señales en dos planos ortogonales. Las antenas bipolarizadas funcionan enviando y recibiendo simultáneamente señales en dos polarizaciones distintas. El término "polarización" describe cómo se orientan las ondas electromagnéticas durante su propagación espacial. En una antena monopolar, las ondas electromagnéticas se propagan en dirección vertical u horizontal. Las antenas de doble polarización lo consiguen teniendo dos conjuntos de elementos radiantes, cada uno orientado en una polarización distinta. La antena de doble polarización tiene la capacidad de transmitir simultáneamente señales en polarización vertical y horizontal. Gracias a ello, pueden transmitirse dos flujos de datos distintos en la misma gama de frecuencias. Las antenas de doble polarización tienen la ventaja de duplicar el rendimiento de un canal de comunicación al transmitir y recibir más datos en la misma banda de frecuencias. Una antena de doble polarización permite enviar y recibir simultáneamente señales con dos polarizaciones distintas. Con ella se pueden enviar y recibir dos señales o flujos de datos distintos en la misma gama de frecuencias. Este tipo de antena se emplea con frecuencia en sistemas de comunicación inalámbricos para permitir la transmisión y recepción simultáneas de numerosas señales, aumentando así la capacidad y eficacia del sistema.

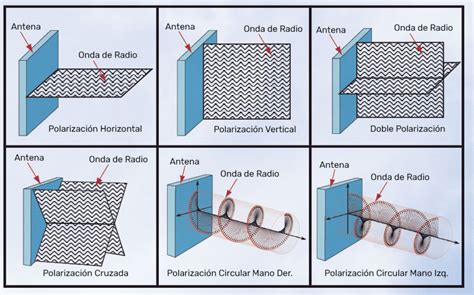

Comprendiendo la Polarización de las Ondas Electromagnéticas
La polarización de las antenas es fundamental para entender su funcionamiento. La orientación de las ondas electromagnéticas que transmite o recibe una antena se denomina polarización. La polarización de una antena puede ser vertical u horizontal. Para obtener los mejores resultados, la polarización de una antena debe coincidir con la polarización de la señal que se envía o recibe. Si las polarizaciones no están alineadas, la señal puede perder intensidad o incluso bloquearse por completo. Esto se debe a que la señal sufre un fenómeno conocido como pérdida de polarización cuando las polarizaciones son perpendiculares entre sí. Esta pérdida, que se produce cuando el campo eléctrico de la señal no puede acoplarse a la antena, reduce la intensidad de la señal y puede reducir el rendimiento de la comunicación.
En la polarización vertical, el campo eléctrico de la onda electromagnética oscila verticalmente con respecto a la superficie de la Tierra. En este caso, el campo eléctrico está orientado perpendicularmente al suelo. En la comunicación por satélite, la transmisión de televisión y la comunicación inalámbrica, este tipo de polarización también se utiliza con frecuencia. El campo eléctrico oscila horizontalmente cuando hay polarización horizontal. En este caso, el campo eléctrico es paralelo al suelo. La comunicación por satélite y la transmisión de televisión utilizan con frecuencia este tipo de polarización.
Cuando la antena admite dos polarizaciones en ángulos de ±45° con respecto al eje horizontal, esta configuración se conoce como polarización cruzada. La polarización 45 es un tipo de polarización utilizado en las comunicaciones móviles. Describe cómo se orienta el campo eléctrico de una onda de radio con respecto a la superficie de la Tierra. En la polarización 45, el campo eléctrico está orientado en un ángulo de 45 grados con respecto a la superficie de la Tierra. Las redes celulares emplean con frecuencia este tipo de polarización para reducir las interferencias y mejorar la calidad de la señal.
Cuando una onda se propaga con polarización circular, el campo eléctrico gira siguiendo un patrón circular. La polarización circular derecha (RHCP) y la polarización circular izquierda (LHCP) son los dos tipos de polarización circular.
La polarización de la antena influye en la eficacia del sistema y en la penetración de la señal, además de en la alineación. Por ejemplo, como la polarización vertical mejora la penetración de la señal por encima de obstáculos como árboles y edificios, se utiliza con frecuencia para la comunicación tierra-aire.
Ventajas Clave de las Antenas de Doble Polarización
La doble polarización ofrece varias ventajas significativas en diversas aplicaciones, mejorando la funcionalidad y el rendimiento de los sistemas de comunicación. En primer lugar, la doble polarización proporciona detalles adicionales sobre el objeto o la escena objeto de observación. Esto es particularmente valioso en aplicaciones como el radar meteorológico, donde puede ayudar a diferenciar entre distintos tipos de objetivos, como lluvia, nieve, granizo y otras formas de precipitación.
Además, la doble polarización puede aumentar la sensibilidad de los sistemas de radar, permitiendo la detección de señales más débiles o la obtención de información más detallada. En los sistemas de radar, la doble polarización también ayuda a reducir las interferencias, lo que resulta en una señal más clara y fiable. En condiciones adversas, como lluvia intensa o nieve, la doble polarización ofrece mejores resultados en comparación con las antenas de polarización única. Las tareas de reconocimiento y clasificación de objetivos se benefician enormemente de la información adicional que proporciona la doble polarización.
Comparativa: Doble Polarización vs. Polarización Única
Las antenas de polarización única (SISO) son inherentemente limitadas en rendimiento y capacidad en situaciones de propagación complejas, ya que sólo utilizan una polarización. Las antenas monopolarizadas están hechas para enviar y recibir señales en una sola polarización, que puede ser vertical u horizontal. Esto significa que sólo pueden enviar o recibir señales polarizadas en la misma dirección. En cambio, las antenas de doble polarización pueden emitir y recibir señales tanto en polarización vertical como horizontal. Como resultado, pueden interactuar con dispositivos que tengan orientaciones de polarización diferentes a las suyas, lo que les permite una mayor flexibilidad y un mejor rendimiento en entornos de comunicación dinámicos. Esta capacidad de manejar múltiples polarizaciones simultáneamente es fundamental para las tecnologías avanzadas que buscan maximizar la eficiencia espectral y la capacidad de datos.
La Revolución MIMO y el Rol de las Antenas de Doble Polarización
La tecnología de Entrada Múltiple Salida Múltiple (MIMO) se ha convertido en la base para aumentar el ancho de banda, la eficiencia espectral y la velocidad de transmisión de datos de las redes. En este contexto, las antenas de doble polarización juegan un papel fundamental. Cuando se habla de sistemas MIMO, es común encontrar términos como 2x2, 4x4 y 8x8.
Un sistema MIMO 2x2 está formado por dos transmisores y dos receptores. Las dos antenas suelen tener polarización cruzada, una técnica que consiste en colocar las antenas una encima de otra en forma de "x" o "+" para que estén separadas entre sí. Con esta configuración se pueden enviar y recibir simultáneamente dos flujos de datos. Muchos routers Wi-Fi de consumo y ciertos dispositivos 4G y 5G suelen utilizar 2x2 MIMO. Aunque 2x2 no proporciona el mismo nivel de rendimiento que los sistemas MIMO de orden superior, las velocidades de datos suelen ser un 30% superiores a las de los sistemas SISO (entrada única, salida única).
Utilizando cuatro transmisores y cuatro receptores, un sistema MIMO 4x4 aumenta enormemente la capacidad y fiabilidad de la red. Esto resulta muy ventajoso para aplicaciones de alta velocidad como 5G y redes inalámbricas complejas. Permite un aumento adicional de hasta un 30% en el rendimiento de datos con respecto a 2x2 MIMO y hasta cuatro flujos de datos "espacialmente multiplexados". Los routers Wi-Fi de gama alta y algunos dispositivos 4G y 5G de última generación suelen utilizar 4x4 MIMO. En la práctica, una antena MIMO 4x4 suele estar formada por dos antenas 2x2 de polarización cruzada.
¿Cómo funcionan las redes inalámbricas?
Diversas Aplicaciones de las Antenas de Doble Polarización
Las antenas de doble polarización se utilizan en una amplia gama de aplicaciones, aprovechando su capacidad para mejorar el rendimiento y la eficiencia de las comunicaciones inalámbricas.
Estaciones Base de Redes Celulares: Son elementos cruciales en las estaciones base de las redes celulares. Hacen posibles tecnologías punteras como MIMO, que mejoran la utilización del espectro y la capacidad de la red. Estas antenas garantizan la mejor transmisión y recepción posibles de la señal tanto en zonas urbanas como rurales, ya que admiten polarizaciones verticales y horizontales.
Redes Wi-Fi: Las redes Wi-Fi utilizan cada vez más antenas de doble polarización, sobre todo en puntos de acceso públicos y entornos empresariales. Ofrecer Internet de alta velocidad a numerosos usuarios a la vez requiere un uso eficaz del espectro disponible, lo que queda garantizado por su capacidad para manejar distintas polarizaciones.
Comunicaciones por Satélite: Son esenciales para los sistemas de comunicación por satélite porque pueden facilitar operaciones simultáneas de enlace ascendente y descendente en polarizaciones ortogonales. Además de aumentar la eficiencia del espectro, esta disposición permite a los satélites dar servicio a más clientes o aplicaciones a la vez. Además, la doble polarización reduce las interferencias causadas por el solapamiento de señales, garantizando una comunicación fiable y precisa.
Enlaces de Microondas Punto a Punto: Estos enlaces, que requieren un alto caudal de datos a larga distancia, suelen utilizar antenas de doble polarización. Estas antenas optimizan la eficiencia del ancho de banda al soportar dos flujos de datos independientes en polarizaciones ortogonales. Esto es esencial para las redes de backhaul de los operadores móviles, donde se requiere una transmisión fiable de cantidades masivas de datos.
Antenas Sectoriales de Doble Polaridad: Utilizan un diagrama de radiación sectorial en el plano horizontal tanto para la transmisión como para la recepción. Se puede conseguir una cobertura más amplia u omnidireccional combinando varias antenas sectoriales; la cobertura suele ser de 60, 90 o 120 grados. Las estaciones base emplean antenas sectoriales con doble polarización para cubrir sectores concretos. Son perfectas para sistemas de acceso inalámbrico fijo y redes celulares.
Antenas de Panel: Estas antenas planas polivalentes se utilizan para conexiones entre edificios y comunicaciones punto a punto. Son antenas rectangulares y planas que suelen fijarse en paredes u otras estructuras exteriores o utilizarse en el interior. Para concentrar la cobertura en una región o dirección concreta, ofrecen una señal que es relativamente direccional.
Antenas de Techo: Diseñadas para aplicaciones de interior, como zonas públicas y oficinas, ofrecen una cobertura inalámbrica sin problemas. Por su capacidad de enviar y recibir señales tanto en el plano horizontal como en el vertical, las antenas de techo de doble polarización son cada vez más comunes.
Antenas Omnidireccionales: Los sistemas Wi-Fi y de vigilancia que necesitan una cobertura de 360 grados suelen utilizar antenas omnidireccionales, que emiten señales en todas direcciones. Las antenas omnidireccionales pueden enviar y recibir señales dentro de un círculo de 360 grados. No necesitan apuntar a una torre de telefonía móvil porque recogen señales de todas las direcciones. Funcionan bien para aumentar la intensidad de la señal en una amplia gama de operadores. La antena omnidireccional para exteriores TL-ANT2415D opera en la banda de 2.4-2.5 GHz y proporciona 15dBi de operación omnidireccional, lo que extiende en gran medida el alcance inalámbrico y ofrece un rendimiento inalámbrico mucho mejor. La antena ofrece el conector N hembra para garantizar una mayor compatibilidad con la mayoría de los equipos inalámbricos. La antena omnidireccional para exteriores emite una poderosa señal amplificada en un radio de 360 grados, entregando una señal fuerte multidireccional de un punto de acceso o un puente. Si tiene múltiples ubicaciones o edificios donde se desea integrar a su red inalámbrica, simplemente coloque el TL-ANT2415D entre los edificios con su punto de acceso. La instalación de la TL-ANT2415D es simple y sencilla.
Las antenas omnidireccionales son uno de los tipos de antena más importantes en comunicación inalámbrica. A diferencia de una antena direccional que concentra la energía en una dirección, las antenas omnidireccionales tienen un patrón de recepción de 360 grados y pueden irradiar o interceptar campos electromagnéticos de radiofrecuencia por igual en todas las direcciones horizontales. Las antenas omnidireccionales y direccionales difieren en función de la dirección de radiación. Una antena direccional no puede recibir y emitir señales por igual en todas las direcciones como una antena omnidireccional. Su diagrama de radiación se limita a un radio de 45 a 90 grados. Una antena direccional se centra en una dirección determinada y tiene un área de conectividad limitada, pero tolera mejor las interferencias de otras direcciones y, por tanto, puede producir un mayor rendimiento en la dirección seleccionada. Las antenas omnidireccionales tienen un diagrama de radiación en forma de donut cuando se ven desde arriba con la antena en el centro. Irradian la misma potencia en todas las direcciones perpendiculares al eje y la potencia varía con el ángulo del eje hasta llegar a cero en el eje. Ejemplos de antenas omnidireccionales incluyen la antena dipolo, la antena monopolo y la antena de látigo. Los routers Wi-Fi y los puntos de acceso también utilizan antenas omnidireccionales. Una de las principales ventajas es la cobertura de 360 grados. Las antenas omnidireccionales tienen una estructura de diseño sencilla y también son más fáciles de instalar. Sin embargo, las antenas omnidireccionales tienen una ligera desventaja con respecto a las direccionales en cuanto a la ganancia de la antena. En las antenas direccionales, como la señal se enfoca y concentra en una dirección concreta, suelen tener una mayor ganancia y pueden transmitir a mayor distancia que las antenas omnidireccionales. Para instalar una antena omnidireccional es necesario seleccionar una ubicación central que tenga un mínimo de obstrucciones. Con sede en EE.UU., Tesswave en China, Synergy Telecom Pvt. con sede en China están entre los tres principales fabricantes de antenas omnidireccionales. En resumen, las antenas omnidireccionales son antenas que pueden transmitir y recibir señales en todas las direcciones de forma uniforme, lo que las convierte en una parte importante de los modernos sistemas de comunicación. Se utilizan mucho en redes móviles, routers Wi-Fi y emisiones de radio y televisión. Existe un enorme potencial en las antenas omnidireccionales en el futuro con el avance tecnológico en áreas como 5G e IoT.
Antenas Parabólicas de Doble Polarización: Ofrecen una alta ganancia y un enfoque preciso del haz, lo que las hace perfectas para la comunicación a larga distancia. Las comunicaciones inalámbricas de largo alcance suelen utilizar antenas parabólicas, que son antenas muy direccionales. Su forma parabólica, que ayuda a enfocar la señal en un haz estrecho, es lo que las distingue. Cuando se necesita una señal potente y concentrada a larga distancia, las antenas parabólicas son perfectas, ya que pueden producir una ganancia muy alta.
Antenas Yagi: Son perfectas para la comunicación punto a punto por sus características direccionales. Un buen ejemplo es la antena Yagi de doble polarización de KP Performance, que ofrece un excelente rendimiento en zonas aisladas y rurales.
Consideraciones para la Selección de Antenas de Doble Polarización
La selección de una antena de doble polarización adecuada implica considerar varios factores para garantizar un rendimiento óptimo:
Frecuencia Operativa: La frecuencia operativa debe ajustarse a la aplicación prevista. Por ejemplo, las antenas de polarización dual de 5 GHz operan en el rango de 4,9-5,9 GHz, cubriendo bandas sin licencia como la IEEE 802.11a/n/ac para comunicación Wi-Fi.
Ganancia de la Antena: Las antenas de mayor ganancia ofrecen mayor alcance e intensidad de señal, pero a menudo a costa de un haz más estrecho.
Aislamiento entre Polarizaciones: Un buen aislamiento entre polarizaciones minimiza las interferencias entre las señales transmitidas y recibidas en polarizaciones ortogonales.
Alineación de Polarización: Seleccionar la polarización adecuada mejora la eficacia del sistema al garantizar una alineación óptima de la señal entre el transmisor y el receptor.
Conector: El conector debe ser compatible con la línea de transmisión del sistema para garantizar una pérdida de señal mínima y una transferencia de potencia eficaz.
Las antenas de doble polarización ofrecen un mayor rendimiento, fiabilidad y eficiencia, lo que las convierte en un importante avance en la tecnología de las comunicaciones. Comprender los efectos de la polarización de la antena es esencial para que los profesionales de TI puedan superar con éxito la complejidad de los sistemas de comunicación modernos. Estas antenas son la base para 4G, 5G y más allá, ya que combinan un rendimiento mejorado, un diseño compacto y una amplia gama de aplicaciones. Las antenas de doble polarización son cada vez más importantes a medida que nos enfrentamos a los retos de la comunicación inalámbrica. Las antenas son dispositivos que se utilizan para gestionar la comunicación inalámbrica convirtiendo la señal de información necesaria en ondas electromagnéticas. Las antenas pueden ser transmisoras o receptoras, y pueden clasificarse en distintos tipos en función de su estructura física, su rango de frecuencias de funcionamiento o su modo de aplicación.
