La radiodifusión en Frecuencia Modulada (FM) en la banda de 88 a 108 MHz ha sido durante mucho tiempo un pilar de la comunicación y el entretenimiento. Para lograr una cobertura amplia y una señal robusta, los transmisores FM a menudo requieren amplificadores de potencia de radiofrecuencia (RF) eficientes y fiables. Este artículo explora el diseño, la construcción y el funcionamiento de un amplificador lineal VHF específicamente adaptado para transmisores FM, basándose en la experiencia práctica y los componentes disponibles.
Fundamentos del Diseño: Transistor 2SC1972 y Polarización Clase B
El diseño de este amplificador lineal VHF se basa en el venerable transistor BJT NPN Mitsubishi 2SC1972. Este componente ha sido una elección popular para transmisores de radios comunitarias y equipos móviles de VHF debido a sus características de rendimiento y su robustez. El transistor 2SC1972 se presenta en un encapsulado TO-220, una ventaja significativa ya que el emisor está conectado directamente a la carcasa metálica. Esto simplifica enormemente el montaje en disipadores térmicos de aluminio, eliminando la necesidad de utilizar micas aislantes, que pueden introducir resistencias térmicas adicionales y complicar la disipación de calor.
La polarización del transistor es un factor crítico en el rendimiento del amplificador. En este caso particular, el transistor está polarizado para operar en Clase B. Si bien la Clase B introduce una pequeña cantidad de distorsión armónica en comparación con la Clase A, ofrece una eficiencia significativamente mayor, lo cual es crucial en aplicaciones de transmisión donde el consumo de energía puede ser un factor limitante. La polarización en Clase B significa que el transistor conduce la mayor parte del ciclo de la señal de entrada, pero no conduce durante todo el ciclo. Esto se logra ajustando los puntos de operación para que la corriente de colector fluya solo cuando la señal de entrada es lo suficientemente positiva.
Un aspecto interesante de este diseño es su capacidad para admitir un amplio rango de potencias de entrada. Esto se logra precisamente por la elección de la polarización en Clase B, que es más tolerante a las variaciones de la señal de entrada en comparación con otras clases de amplificación.
Consideraciones de Construcción y Componentes
La construcción de un amplificador de RF, especialmente en las frecuencias de VHF, exige una atención meticulosa a la disposición de los componentes y el diseño de la placa de circuito impreso (PCB). En el prototipo que se describe, se utilizó una tarjeta de doble cara, donde la cara posterior se diseñó como un plano de tierra (GND). Este plano de tierra es fundamental para minimizar la inductancia parásita, mejorar el acoplamiento de RF y proporcionar una referencia de baja impedancia para los componentes. La integridad del plano de tierra es vital para el rendimiento general del amplificador, asegurando que las señales de RF se propaguen de manera predecible y controlada.
La selección de los componentes de acoplamiento y desacoplamiento también juega un papel importante. En este proyecto, la falta de capacitores de mica, que son ideales para aplicaciones de RF debido a su baja pérdida y estabilidad con la temperatura, llevó a la utilización de capacitores cerámicos tipo «lenteja» de 10pF NPO. Para alcanzar el valor capacitivo deseado, se emplearon varios capacitores en paralelo. Si bien los capacitores cerámicos pueden tener mayores pérdidas que los de mica en ciertas aplicaciones de RF de alta potencia, los NPO (Negative Positive Zero) ofrecen una buena estabilidad de capacitancia con la temperatura, lo cual es una ventaja. La configuración en paralelo de varios capacitores ayuda a distribuir la corriente de RF y a reducir la inductancia serie equivalente (ESL) de cada componente individual.
Desafíos de la Construcción y Herramientas Disponibles
Es importante destacar los desafíos que enfrentó el constructor de este prototipo, especialmente en lo que respecta a la disponibilidad de instrumentación de medición avanzada. En la época de su construcción, no se disponía de herramientas como un analizador de antenas (esencial para medir impedancias en RF y ajustar la adaptación de impedancias) ni un analizador de espectro (necesario para visualizar la respuesta en frecuencia de filtros, como el filtro pasa bajos de salida, y para analizar la pureza espectral de la señal amplificada).
La construcción se llevó a cabo utilizando herramientas básicas. Para la medición de potencia de salida, se recurrió a una carga fantasma no inductiva. Esta carga se construyó conectando varias resistencias de carbón en paralelo. El uso de múltiples resistencias en paralelo no solo permite disipar la potencia de manera más efectiva, sino que también ayuda a reducir la inductancia parásita inherente a las resistencias individuales, lo que es crucial para mantener una carga de RF precisa. Para estimar la potencia de salida, se empleó un detector de envolvente. Si bien este método proporciona una medición muy poco precisa de la potencia de RF, fue suficiente para el propósito de verificar el funcionamiento básico del amplificador y evaluar su impacto en la cobertura.
Rendimiento y Aplicaciones
A pesar de las limitaciones en instrumentación, el prototipo de amplificador VHF demostró ser funcional y efectivo. Logró entregar hasta unos 8W de potencia de salida en toda la banda de radiodifusión sonora en frecuencia modulada (88 MHz ~ 108 MHz), partiendo de una excitación de 1W. Este nivel de potencia es considerable y suficiente para extender significativamente la cobertura de un transmisor experimental.
La capacidad de este amplificador para aumentar la cobertura fue evidente en las pruebas realizadas. Esto subraya la importancia de contar con amplificadores de potencia adecuados en los sistemas de transmisión, especialmente en entornos donde la geografía o las interferencias pueden limitar el alcance de la señal.
Amplificador Driver y Control de Potencia Reflejada
En el contexto de un sistema de transmisión completo, este amplificador de 8W no opera de forma aislada. Suele ser precedido por un amplificador driver. En el diseño original, este amplificador driver se construyó utilizando componentes comunes como unos cuantos transistores 2N3904 y un transistor 2N4427. Estos transistores, si bien no son de alta potencia, son adecuados para las etapas de pre-amplificación y excitación necesarias para llevar la señal de bajo nivel a un nivel que pueda ser amplificado por el transistor de potencia principal (el 2SC1972 en este caso).
Un aspecto avanzado de la configuración del driver incluía un lazo de control de potencia reflejada. Este sistema es de vital importancia en la protección del amplificador de potencia. Cuando la impedancia de la antena o de la línea de transmisión no está correctamente adaptada a la impedancia del amplificador, se produce una relación de onda estacionaria (R.O.E.) elevada. Esto significa que parte de la potencia transmitida se refleja de vuelta hacia el amplificador. Una potencia reflejada excesiva puede sobrecalentar y dañar el transistor de potencia. El lazo de control de potencia reflejada detecta este aumento de R.O.E. y, en respuesta, reduce la potencia de salida del amplificador driver. Al disminuir la excitación que llega al transistor de potencia principal, se protege al 2SC1972 de daños potenciales. Este mecanismo de protección es un ejemplo de ingeniería de sistemas que va más allá del diseño del propio amplificador de potencia.
Control de potencia automático por ROE
Consideraciones sobre la Linealidad y la Clase B
Aunque el objetivo de este artículo es un "amplificador lineal VHF", es importante aclarar la naturaleza de la operación en Clase B. Si bien la Clase B es más eficiente que la Clase A, introduce una distorsión inherente debido a la forma en que los transistores conducen solo una parte del ciclo de la señal. Esta distorsión se manifiesta como armónicos de la señal original. En aplicaciones de radiodifusión FM, la linealidad es deseable para mantener la fidelidad del audio transmitido y para minimizar la interferencia con otros canales adyacentes.
Los transmisores FM modernos a menudo emplean técnicas de linealización digital o utilizan amplificadores de potencia que operan en clases más lineales (como Clase AB o Clase A) o que incorporan circuitos de corrección de distorsión. Sin embargo, para aplicaciones de menor costo o de radio comunitaria, un amplificador en Clase B bien diseñado, con un filtro de salida adecuado, puede ser una solución práctica. El filtro de salida, típicamente un filtro pasa bajos, es crucial para eliminar los armónicos generados por la amplificación no lineal, asegurando que solo la señal FM deseada sea transmitida en la banda de frecuencia correcta.
La medición precisa de la respuesta en frecuencia de este filtro pasa bajos, que requeriría un analizador de espectro, es un paso que se omitió en la construcción original debido a la falta de equipo. Sin embargo, un diseño cuidadoso de la topología del filtro y la selección de sus componentes (inductores y capacitores) son esenciales para su correcto funcionamiento.
Optimización de la Adaptación de Impedancias
La adaptación de impedancias es un tema recurrente y de suma importancia en el diseño de cualquier circuito de RF. Un amplificador de RF opera de manera óptima cuando la impedancia de la fuente (la etapa anterior) coincide con la impedancia de entrada del amplificador, y la impedancia de salida del amplificador coincide con la impedancia de la carga (la antena a través de la línea de transmisión).
En el caso de este amplificador, la adaptación de impedancias se aborda típicamente en la entrada y la salida mediante circuitos de acoplamiento LC (inductor-capacitor). Estos circuitos se sintonizan para presentar la impedancia deseada al transistor. Por ejemplo, en la etapa de entrada, el circuito de acoplamiento se sintoniza para que la impedancia vista por el amplificador driver sea la óptima para la transferencia máxima de potencia. De manera similar, en la etapa de salida, el circuito de acoplamiento se sintoniza para que la impedancia de salida del transistor 2SC1972 se adapte a la impedancia de la línea de transmisión (generalmente 50 ohmios).
La ausencia de un analizador de antenas en la construcción original significa que la sintonización de estos circuitos de acoplamiento se realizó de manera empírica, ajustando los componentes hasta obtener una lectura de potencia de salida aceptable en la carga fantasma. Un enfoque más riguroso implicaría el uso de un analizador de redes vectoriales (VNA) o un analizador de antenas para medir los parámetros S (parámetros de dispersión) del amplificador y optimizar los circuitos de acoplamiento para obtener el máximo rendimiento y la mínima R.O.E.
Consideraciones de Disipación de Calor
El transistor 2SC1972, como cualquier componente de estado sólido que maneja potencia de RF, genera calor. La disipación de este calor es fundamental para garantizar la fiabilidad y la vida útil del transistor. Como se mencionó anteriormente, el encapsulado TO-220 con el emisor a tierra facilita el montaje directo en un disipador térmico.
La selección del disipador térmico adecuado depende de la potencia de RF que se va a disipar y de la temperatura ambiente. Un disipador térmico con una mayor superficie de aletas proporciona una mejor disipación de calor al aire. En aplicaciones de alta potencia, incluso puede ser necesario utilizar un disipador térmico con ventilador para aumentar la tasa de transferencia de calor.
El cálculo de la resistencia térmica total de la ruta de calor (desde la unión del transistor hasta el aire ambiente) es importante. Esta ruta incluye la resistencia térmica de la unión al encapsulado del transistor, la resistencia térmica del encapsulado a la superficie de montaje (si se usa pasta térmica), la resistencia térmica del disipador térmico y la resistencia térmica del disipador al aire ambiente.
Para este amplificador de 8W, un disipador térmico de tamaño moderado probablemente sea suficiente, especialmente si se opera de forma intermitente o con ciclos de trabajo bajos. Sin embargo, para una operación continua a máxima potencia, un disipador térmico más robusto sería recomendable.

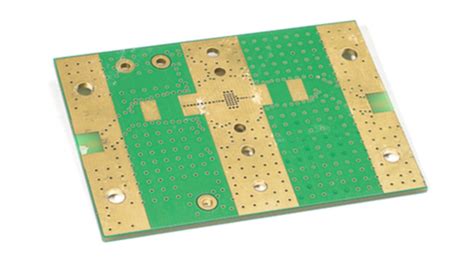

El Rol del Plano de Tierra y el Diseño de la PCB
La importancia del plano de tierra en una PCB de RF no puede ser exagerada. En este diseño, la cara posterior completa de la PCB se dedicó a ser un plano de tierra. Este plano cumple varias funciones críticas:
- Referencia de Baja Impedancia: Proporciona una ruta de retorno de baja impedancia para todas las señales de RF. Esto minimiza las diferencias de potencial de tierra y reduce el acoplamiento de ruido entre diferentes partes del circuito.
- Reducción de la Inductancia Parásita: Las pistas de RF cortas y anchas, junto con el plano de tierra, forman líneas de transmisión con inductancia y capacitancia controladas. Esto ayuda a que las señales de RF se propaguen de manera predecible.
- Disipación de Calor: En algunos casos, el plano de tierra puede actuar como un disipador de calor secundario, ayudando a distribuir el calor generado por los componentes.
- Apantallamiento: Un plano de tierra continuo puede proporcionar un cierto grado de apantallamiento electromagnético, reduciendo la radiación de RF no deseada y la susceptibilidad a interferencias externas.
El diseño de la PCB debe considerar la colocación de los componentes para mantener las pistas de RF lo más cortas y directas posible. Los componentes de acoplamiento y desacoplamiento deben colocarse lo más cerca posible de los pines de los transistores a los que están conectados, con vías de tierra cortas para minimizar la inductancia.
Potencial de Mejora y Tecnologías Modernas
Si bien el amplificador basado en el 2SC1972 y construido con herramientas básicas demostró ser funcional, las tecnologías modernas ofrecen vías para mejorar el rendimiento, la eficiencia y la linealidad:
- Transistores de Potencia de Alta Frecuencia: La disponibilidad de transistores de potencia de estado sólido más modernos, como los basados en LDMOS (Lateral Diffused Metal-Oxide-Semiconductor) o GaN (Nitrure de Galio), ofrece mayor eficiencia, mayor potencia de salida y mejor linealidad en comparación con los transistores BJT tradicionales.
- Diseño Asistido por Computadora (CAD): El uso de software de diseño de PCB y simuladores de RF (como son las herramientas de análisis de elementos finitos) permite optimizar el diseño de las pistas, los planos de tierra y los circuitos de acoplamiento con gran precisión, reduciendo la necesidad de prototipado y ajuste empírico.
- Análisis de Espectro y Redes: Herramientas como los analizadores de espectro y los analizadores de redes vectoriales son indispensables para verificar la pureza espectral de la salida, la respuesta en frecuencia de los filtros y la adaptación de impedancias, lo que lleva a un rendimiento optimizado.
- Técnicas de Linealización Digital: Para aplicaciones que requieren una linealidad excepcional, las técnicas de linealización digital (como la predistorsión digital) pueden implementarse en el procesador de la señal para compensar la distorsión generada por el amplificador de potencia.
A pesar de estos avances, el estudio de amplificadores construidos con recursos limitados, como el prototipo descrito, sigue siendo valioso. Demuestra los principios fundamentales del diseño de RF y la ingeniosidad necesaria para lograr resultados funcionales incluso sin acceso a la instrumentación más sofisticada. El conocimiento adquirido de estos diseños más antiguos proporciona una base sólida para comprender y trabajar con las tecnologías de RF más avanzadas de hoy en día.
