Los sistemas de transmisión de datos basados en fibra óptica se han consolidado como el medio de comunicación más eficiente para la transferencia de video, audio, voz y datos, destacando especialmente en las comunicaciones de alta velocidad. La implementación de redes de fibra óptica, como las basadas en el estándar GPON para la tecnología FTTH (Fibra hasta el Hogar), ofrece una solución robusta y escalable, capaz de cubrir grandes distancias sin requerir repetidores o amplificadores de señal. Esta arquitectura proporciona un ancho de banda de transmisión considerable, garantizando la confiabilidad necesaria para el procesamiento y la transmisión de información, como la generada por videocámaras de seguridad.
El diseño de estas redes, especialmente en entornos urbanos como el distrito de San Martín de Porres, donde la necesidad de sistemas de seguridad ciudadana eficientes es primordial, requiere una planificación detallada. La arquitectura de comunicaciones inalámbrica actual a menudo presenta limitaciones en capacidad, crecimiento y disponibilidad de ancho de banda para operar sistemas de seguridad ciudadana de manera óptima. Por ello, la integración de redes de fibra óptica se presenta como una solución estratégica.
Fundamentos del Diseño de Redes de Fibra Óptica
El diseño de una red de fibra óptica es un proceso complejo que abarca desde la selección de los componentes hasta la planificación de la instalación física. La planta de cableado, que incluye los cables, conectores, empalmes y equipos de transmisión, está intrínsecamente ligada al funcionamiento satisfactorio de la red. La elección del tipo de fibra, ya sea monomodo (SM) o multimodo (MM), dependerá de las distancias a cubrir y las velocidades de transmisión requeridas.
Tipos de Fibra Óptica y sus Aplicaciones
La fibra monomodo es la opción predominante para la mayoría de las aplicaciones de redes de fibra óptica, especialmente aquellas que implican largas distancias, que pueden variar desde unos cientos de metros hasta miles de kilómetros. Su capacidad para transmitir datos exclusivamente a través de un solo modo de luz la hace ideal para aplicaciones de alta velocidad y gran ancho de banda, superando significativamente las capacidades de medios tradicionales como el cable coaxial. La fibra monomodo, especialmente la norma G.652, es la opción estándar y funciona de manera óptima con láseres de 1550 nm. Existen otras variantes optimizadas para longitudes de onda específicas, como la G.653 o G.654, utilizadas en aplicaciones como la multiplexación por división de longitud de onda (WDM).
Por otro lado, la fibra multimodo se utiliza en distancias más cortas, típicamente dentro de edificios o campus, donde las distancias son de unos cientos de metros. Aunque históricamente ha sido una opción, su uso está disminuyendo en favor de la fibra monomodo debido a las crecientes demandas de ancho de banda.
Componentes Clave de una Red de Fibra Óptica
El diseño de una red de fibra óptica implica la cuidadosa selección de varios componentes:
- Cables de Fibra Óptica: La elección del cable adecuado es fundamental y depende del entorno de instalación. Para instalaciones exteriores (OSP - Outside Plant), existen cables diseñados para soportar condiciones adversas, como la humedad, roedores o presiones del terreno. Estos pueden ser enterrados directamente, instalados en conductos, o tendidos aéreamente. Para interiores, se utilizan cables con clasificaciones de seguridad específicas, como OFNP (Plenum) para zonas con manipulación de aire sobre techos. Los cables de distribución son comunes para conexiones punto a punto, mientras que los cables de parcheo se usan en paneles de conexión.

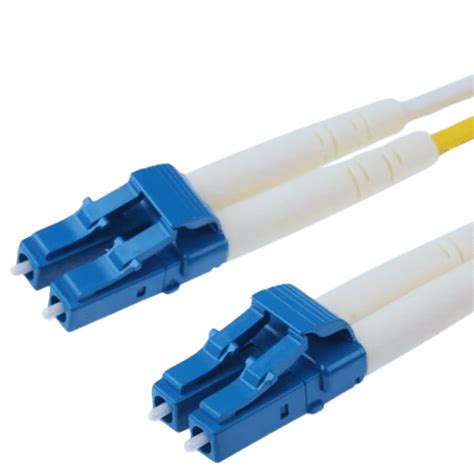

- Conectores y Empalmes: Los conectores permiten la conexión y desconexión de cables de fibra óptica. Tipos como el LC, conocido por su tamaño reducido y éxito en el mercado, son ampliamente utilizados. Los empalmes, ya sean mecánicos o por fusión, unen permanentemente dos cables de fibra. El empalme por fusión es generalmente más fiable en entornos adversos y ofrece menores pérdidas.
- Equipos de Transmisión y Recepción: Estos equipos convierten las señales eléctricas en ópticas y viceversa. La compatibilidad entre los equipos y el tipo de fibra es crucial.
- Herrajes y Accesorios: Incluyen todos los elementos necesarios para la instalación física de los cables, como soportes, anclajes, sellos y conductos. La compatibilidad de estos elementos es vital para la integridad de la instalación.
- Cierres de Empalme y Cajas de Distribución: Estos componentes protegen los empalmes y permiten la distribución de las fibras a diferentes puntos de conexión.
Planificación y Diseño en AutoCAD
El diseño detallado de una red de fibra óptica, especialmente para proyectos de gran envergadura como la cobertura de un distrito completo, se beneficia enormemente del uso de herramientas CAD (Diseño Asistido por Computadora) como AutoCAD. Un diseño CAD completo permite la representación precisa de las ubicaciones de todos los cables, puntos de conexión, cámaras subterráneas, conductos y otros elementos de la infraestructura.
Fases del Diseño y la Instalación
El proceso de diseño e instalación de una red de fibra óptica se puede dividir en varias fases:
Recopilación de Información y Planificación Inicial:
- Análisis de Requisitos: Determinar las necesidades específicas de la red, como el ancho de banda requerido, la cobertura geográfica y la cantidad de usuarios o dispositivos a conectar. En el caso de la seguridad ciudadana, esto implicaría recopilar información de documentos como el Plan Local de Seguridad Ciudadana, identificando ubicaciones críticas para videocámaras.
- Estudio del Terreno y Servidumbres: Investigar la topografía, las condiciones del suelo, la presencia de obstáculos (rocas, agua) y las servidumbres existentes (derechos de paso, regulaciones locales). El uso de herramientas como Google Maps, junto con visitas al sitio, es fundamental.
- Normativa Aplicable: Comprender y adherirse a las normativas locales, nacionales e internacionales pertinentes para el diseño e instalación de redes de fibra óptica. Estas normas aseguran la interoperabilidad, seguridad y rendimiento de la red.
- Identificación de Expertos: Contar con un equipo multidisciplinario que incluya ingenieros de telecomunicaciones, instaladores de fibra óptica y personal con experiencia en construcción e instalación de equipos.
Diseño Detallado en CAD:
- Trazado de la Ruta del Cable: Utilizando AutoCAD, se definen las rutas precisas por donde se tenderán los cables. Esto puede implicar rutas subterráneas (en conductos o directamente enterradas), aéreas (en postes o torres) o submarinas. Se deben considerar las limitaciones del GIS (Sistema de Información Geográfica) y realizar visitas de campo para verificar la viabilidad de las rutas propuestas.
- Ubicación de Equipos: Se planifica la ubicación de armarios de cableado, salas de servidores, cámaras subterráneas, pedestales y otros puntos de distribución.
- Documentación del Diseño: Se generan planos detallados que incluyen la topología de la red, la ubicación de todos los componentes, las especificaciones de los cables y los esquemas de conexión.
Selección de Componentes:
- Tipo de Fibra y Cable: Elegir la fibra y el tipo de cable adecuados para cada tramo de la red, considerando las distancias, el entorno y los requisitos de ancho de banda.
- Equipos de Transmisión: Seleccionar los transceptores ópticos, switches y otros equipos de red compatibles con el estándar de la red (ej. GPON) y las especificaciones de la fibra.
- Herrajes y Accesorios: Elegir los herrajes, conectores y empalmes compatibles con los cables y el método de instalación.
Instalación:

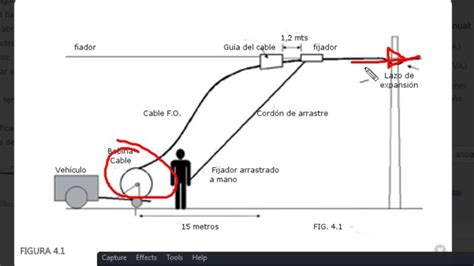

- Tendido de Cables: Ejecutar el tendido de los cables según los planos de diseño, utilizando técnicas apropiadas para cada tipo de instalación (tiro de cable, soplado, excavación, tendido aéreo). Se deben tomar precauciones para evitar daños en los cables durante la instalación, como la limitación de la tensión de tracción.
- Empalmes y Terminaciones: Realizar los empalmes y terminaciones de los cables de fibra óptica con precisión, utilizando equipos especializados.
- Instalación de Equipos: Montar e instalar los equipos de transmisión y recepción en las ubicaciones designadas.
- Alimentación Eléctrica Ininterrumpida: Asegurar una alimentación eléctrica de alta calidad y sin interrupciones para todos los equipos de red en cada ubicación.
Pruebas y Certificación:
- Pruebas de Pérdidas: Medir las pérdidas de señal en cada enlace de fibra utilizando equipos como el OTDR (Reflectómetro Óptico en el Dominio del Tiempo) y medidores de potencia óptica. El presupuesto de pérdidas es un factor clave en el análisis del rendimiento de la red.
- Pruebas de Continuidad y Localización de Fallos: Verificar la continuidad de las fibras y localizar cualquier posible fallo o daño.
- Certificación de la Instalación: Documentar los resultados de las pruebas para certificar que la red cumple con las especificaciones y normativas establecidas.
Documentación y Mantenimiento:
- Registro de la Planta de Cables: Mantener registros detallados de la planta de cables, incluyendo la ubicación de cada fibra, los resultados de las pruebas y cualquier modificación realizada. Estos registros son cruciales para la resolución de problemas y el mantenimiento futuro.
- Plan de Mantenimiento: Establecer un plan de mantenimiento preventivo y correctivo para asegurar el funcionamiento continuo y óptimo de la red.
Desafíos y Consideraciones Adicionales
La implementación de redes de fibra óptica presenta varios desafíos:
- Costos de Instalación: Aunque la fibra óptica ofrece un rendimiento superior, los costos iniciales de instalación pueden ser significativos, especialmente en comparación con las redes de cobre preexistentes.
- Coordinación con Empresas de Servicios Públicos: El tendido de cables, especialmente en entornos urbanos, requiere una estrecha coordinación con las empresas de servicios públicos para evitar interferencias con líneas eléctricas, de gas u otras infraestructuras.
- Capacitación del Personal: Es fundamental contar con personal capacitado en las técnicas de instalación y mantenimiento de fibra óptica.
- Selección de Proveedores y Equipos: Asegurarse de obtener equipos de alta calidad y de proveedores confiables es vital para el éxito del proyecto.
- Actualizaciones y Escalabilidad: Las redes de fibra óptica deben diseñarse pensando en futuras actualizaciones y en la escalabilidad para satisfacer las crecientes demandas de ancho de banda.
La Evolución de las Comunicaciones y el Rol de la Fibra Óptica
La batalla entre diferentes tecnologías de transmisión (fibra, cobre, inalámbrica) se inclina cada vez más hacia la fibra óptica. Si bien el cobre ha sido tradicionalmente utilizado en el interior de los edificios, la fibra óptica está reemplazándolo progresivamente debido a su mayor capacidad y velocidad. Las redes inalámbricas, aunque convenientes, a menudo enfrentan limitaciones de ancho de banda y estabilidad en comparación con las conexiones por fibra. La tendencia es hacia redes que combinan las tres tecnologías, pero la fibra óptica se establece como la columna vertebral de alta capacidad.
Incluso aplicaciones como la telefonía tradicional, que históricamente dependía del cobre, se están migrando a redes basadas en fibra, donde las llamadas telefónicas se transportan a través de la red celular o de una red WiFi que, a su vez, se conecta a una troncal de fibra óptica. El estándar GPON, como se mencionó, es un ejemplo de cómo la fibra óptica está transformando las redes de acceso, permitiendo conexiones de alta velocidad a hogares y empresas.

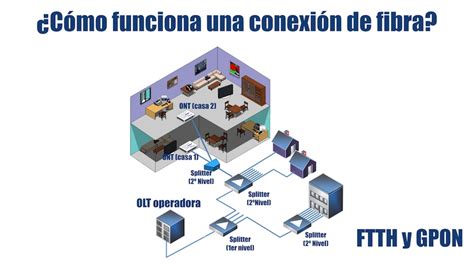

Fundamentos de una red GPON, en tecnologia FTTH
La Importancia de las Normas y Estándares
El desarrollo de productos y la instalación de redes de fibra óptica se rigen por un conjunto de normas industriales bien definidas. Es crucial comprender estas normas, ya que aseguran que los componentes de diferentes fabricantes funcionen juntos correctamente y que las instalaciones cumplan con los requisitos de rendimiento y seguridad. Familiarizarse con los estándares pertinentes, como los definidos por la ITU-T o la TIA/EIA, es esencial para cualquier profesional involucrado en el diseño, instalación o mantenimiento de redes de fibra óptica.
En resumen, el diseño de redes de fibra óptica con AutoCAD es un proceso multifacético que requiere una planificación meticulosa, la selección adecuada de componentes y una ejecución precisa. La adopción de tecnologías como FTTH GPON, respaldada por un diseño CAD detallado y el cumplimiento de los estándares industriales, es fundamental para construir infraestructuras de comunicación robustas y preparadas para el futuro.
