Amplificadores de Señal UHF, VHF y FM: Una Guía Completa para Mejorar su Recepción de Televisión y Radio

La calidad de la recepción de señales de televisión y radio puede verse seriamente comprometida por diversos factores, como la distancia a las torres de transmisión, la atenuación del cableado o la presencia de obstáculos físicos. En tales escenarios, un amplificador de señal se convierte en una herramienta esencial para garantizar una experiencia auditiva y visual óptima. Este artículo explora en profundidad los amplificadores de señal UHF, VHF y FM, abarcando desde sus principios de funcionamiento hasta aplicaciones específicas en instalaciones colectivas e individuales, así como proyectos de radioaficionados.

La Necesidad de Amplificación: Cuando la Señal no Llega

Si usted tiene problemas de recepción de señales de TV en VHF (*) porque llegan con poca intensidad a su antena, o aún porque utiliza un cable largo con fuerte atenuación hasta el televisor, la solución puede estar en el montaje de un simple "booster". Es crucial entender que un amplificador de señal no puede crear una señal de la nada. Si las señales no llegan hasta su antena entonces no hay cómo recibirlos bien, pues si intentamos alguna amplificación no habrá lo que amplificar. Por lo tanto, la ubicación estratégica del amplificador, idealmente cerca de la antena, es fundamental para su eficacia.

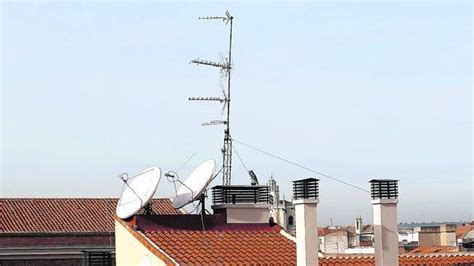

Antena de televisión en un tejado

Amplificadores de Cabecera: Potenciando la Señal para Instalaciones Colectivas

En el ámbito de las instalaciones colectivas de tamaño medio, los amplificadores de banda ancha para cabecera juegan un papel crucial. Estos dispositivos, realizados en un chasis compacto, son capaces de suministrar señal a un gran número de tomas. Su diseño a menudo incluye dos entradas y dos salidas idénticas, lo que permite aumentar significativamente el número de tomas disponibles. Están diseñados para realizar instalaciones de TV terrestre analógica y digital, actuando como el corazón de la cabecera de la instalación.

La construcción de estos amplificadores suele priorizar la durabilidad y el rendimiento. Realizados en plástico ABS, incorporan un chasis interno de zamak que proporciona un máximo blindaje contra interferencias electromagnéticas. La conexión tipo F es un estándar común, ya que permite una conexión con mínima desadaptación y alto blindaje, asegurando la integridad de la señal.

La seguridad es otro aspecto primordial. El alimentador está aislado del resto del circuito de alta frecuencia, cumpliendo las normas de seguridad vigentes.

Amplificadores de Mástil: Fortaleciendo la Recepción Directamente en la Antena

Para instalaciones de TV terrestre que requieren amplificar señales provenientes de varias antenas, los amplificadores de instalación en mástil son la solución ideal. Estos dispositivos pueden constar de múltiples entradas, por ejemplo, 3 entradas con amplificación de la banda UHF y un único canal adicional de UHF (bajo demanda), además de la mezcla de VHF.

Un aspecto innovador en este tipo de amplificadores es el sistema de conexión EasyF. Este concepto de conexión simplifica enormemente la instalación. El conductor interno del cable coaxial (vivo) se inserta directamente en el dispositivo, aumentando la fiabilidad de la conexión. La ausencia de conectores "F" permite reducir el chasis y asegurar la conexión de dos cables con un único tornillo. Este sistema ofrece un ahorro real de tiempo, ya que no es necesario realizar la conectorización de los cables coaxiales ni el engorroso proceso de roscado de los conectores en dispositivos con espacio limitado. La fiabilidad de la conexión se ve reforzada por una brida que sujeta los cables, impidiendo que el coaxial se suelte. Desde el punto de vista económico, se elimina la necesidad de conectores adicionales (ni "F" ni "CEI"). La optimización del espacio es otra ventaja, ya que las entradas y salidas se ubican en el mismo lado del dispositivo, evitando curvar los cables coaxiales y facilitando el trabajo dentro de armarios y registros.

El montaje con EasyF es muy sencillo, requiriendo solo tres pasos: desatornillar la tapa para acceder a la conexión, insertar los cables coaxiales previamente pelados y cerrar la tapa y atornillar para asegurar la conexión. La conexión del cable coaxial se realiza mediante un sistema automatizado de inserción del vivo por contacto, sin requerir soldadura.

Tabla de Especificaciones Técnicas (Ejemplo de Amplificador de Mástil):

CaracterísticaValor
BandasVHF, UHF
Margen de frecuencia (MHz)47 … 254 (VHF), 470 … 790 (UHF)
Ganancia (dB)-1.5 (VHF), 32 (UHF)
Margen de regulación de ganancia (dB)- (VHF), 0 … 20 (UHF)
Nivel de salida DIN 45004B (dBµV)- (VHF), 107 (UHF)
Nivel de salida EN60728-3 IMD3 2tones -35dB (dBµV)- (VHF), 114 (UHF)
Nivel de salida EN60728-3 IMD3 2tones -60dB (dBµV)- (VHF), 104 (UHF)
Figura de ruido (dB)- (VHF), 1.5 (UHF)
Número de entradas3
Entradas/BandasVHF, UHF, UHF (canal)
Corriente máx. entrada (mA)0 (VHF), 40 (UHF), 40 (UHF canal)
Tensión de alimentación (Vdc)12 … 24
Consumo de corriente (mA)50
Índice de protección (IP)23
Temperatura de funcionamiento (°C)-5 …

Proyectos de Radioaficionados: Amplificadores para HT y Comunicaciones Móviles

Los amplificadores de señal no se limitan a la televisión; también son de gran interés para los radioaficionados. Un ejemplo práctico es la construcción de un amplificador de bajo costo para un HT (Handy Transceiver). Este tipo de amplificador, con una entrada de 250 milivatios, puede emitir hasta 21 vatios, y con 2 vatios de entrada, alcanza los 50 vatios en su salida. Estas cifras son suficientes para aquellos que desean utilizarlos en comunicaciones móviles o en nodos de radio, como los que se pueden realizar con equipos como los Radioddity / Baofeng 1801 / OpenGD77.

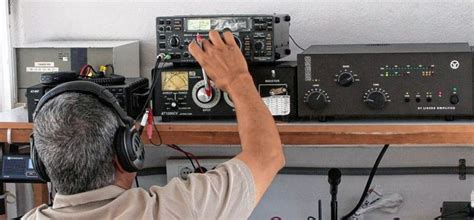

Radioaficionado operando una radio

La construcción de estos amplificadores a menudo implica el uso de placas amplificadoras de potencia de radio. Módulos como el RA30H4047M o el RA60H4047M son comunes, con parámetros técnicos que varían según el módulo específico. Estos módulos pueden operar en rangos de frecuencia de 130-170 MHz y 400-470 MHz, con potencias de salida que oscilan entre 10 y 60W. Es importante tener en cuenta las notas de instalación, como la posible necesidad de quitar o soldar resistencias de enchufe (R6) dependiendo de la serie del módulo amplificador utilizado (M, S o RA).

Curso de radiocomunicaciones. Amplificador

En el armado de estos amplificadores, la integración en una caja con un disipador de calor es esencial para la gestión térmica. Modificaciones como la adición de un capacitor en paralelo con otros componentes, por ejemplo, un capacitor de .22 uF en paralelo con C7, pueden ser necesarias para aumentar la constante de tiempo y mantener los relés conectados durante la transmisión (PTT), evitando interrupciones. El valor de este capacitor puede variar; un valor menor es adecuado para sistemas trunking, mientras que un valor ligeramente mayor puede usarse para sistemas analógicos, FM y DMR, pero sin excederse para evitar que los relés permanezcan conectados indefinidamente.

En algunos casos, se puede integrar un filtro pasabajos en la placa de salida para atenuar la primera armónica. Si bien este filtro no es estrictamente necesario para el uso de radioaficionados, puede ser requerido para operar en frecuencias comerciales.

Amplificadores de Cabecera con Múltiples Entradas y Conexión Tipo F

Otro tipo de amplificador relevante es el diseñado para cabeceras con dos entradas y realizado en un chasis compacto. Estos equipos son capaces de suministrar señal a un gran número de tomas y cuentan con dos salidas idénticas que permiten aumentar aún más el número de puntos de conexión. Su diseño está orientado a instalaciones de TV terrestre analógica y digital, tanto en colectivas de tamaño medio como en instalaciones individuales, funcionando como amplificador de cabecera.

La robustez se logra con una carcasa de plástico ABS y un chasis interno de zamak para un blindaje superior. La conexión tipo F es preferida por su mínima desadaptación y alto blindaje, garantizando la calidad de la señal. El alimentador está aislado para cumplir con las normativas de seguridad, manteniendo la alta frecuencia separada.

El Booster: Una Solución Sencilla para Problemas de Baja Intensidad

Para situaciones donde las señales de TV en VHF llegan con baja intensidad a la antena, o cuando un cable largo causa una atenuación significativa, un "booster" puede ser la solución. Como se mencionó anteriormente, la clave es que la señal exista en la antena para poder amplificarla. El circuito de un booster típicamente se instala junto a la antena, y su alimentación se envía a través del cable coaxial.

El diseño de un booster puede incluir una bobina que se puede cambiar para ajustar la ganancia en VHF o UHF. La señal amplificada se obtiene en el colector de un transistor y, a través de un condensador (C3), se aplica a la línea de descenso hacia el televisor. Una bobina (L3) en el booster cumple la función de permitir el paso de la corriente de alimentación mientras bloquea la señal para que no se mezcle con ella.

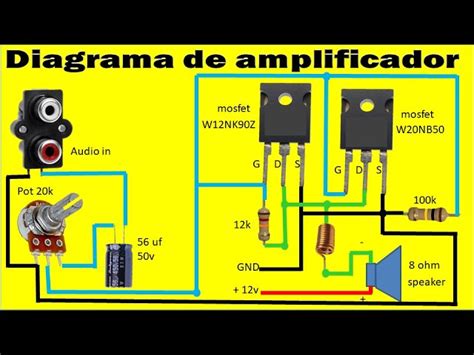

Diagrama de circuito de un amplificador de señal simple

La construcción de un booster casero puede involucrar una placa de circuito impreso, cable de alimentación y una caja protectora. El transformador utilizado puede tener un secundario de 50 a 250 mA. A menudo, el circuito integrado no requiere un radiador de calor debido al bajo consumo del aparato. Una vez ensamblado, la conexión a la fuente de alimentación permite verificar los resultados. Al desactivar la alimentación, el booster queda inactivo, y las señales dejan de llegar al televisor.

Consideraciones Finales sobre Amplificadores de Señal

La elección del amplificador de señal adecuado depende en gran medida de la aplicación específica y de las condiciones de recepción. Desde los robustos amplificadores de cabecera para instalaciones colectivas hasta los versátiles boosters para uso individual y los especializados amplificadores para radioaficionados, cada tipo de dispositivo ofrece una solución para mejorar la calidad de la recepción de señales UHF, VHF y FM. La comprensión de los principios de funcionamiento, las características técnicas y las opciones de instalación permitirá tomar la decisión más informada para disfrutar de una experiencia audiovisual sin interrupciones.
