Antenas y Redes ZigBee: Una Guía Integral para la Alimentación y Conectividad IoT

ZigBee es una tecnología inalámbrica que ha ganado una tracción significativa en el ámbito del Internet de las Cosas (IoT) gracias a su enfoque en la eficiencia energética, el bajo costo y la robustez de sus redes. Diseñada para comunicaciones de corto alcance y baja potencia, ZigBee se ha convertido en la espina dorsal de innumerables aplicaciones, desde la automatización del hogar hasta sistemas de monitoreo industrial. La correcta implementación de sus antenas y la comprensión de su estructura de red son cruciales para aprovechar al máximo su potencial.

Comprendiendo los Fundamentos de ZigBee

ZigBee es un protocolo de red inalámbrica que proporciona especificaciones para la disposición y el funcionamiento de redes de malla de baja potencia y baja velocidad de datos que se utilizan en una variedad de entornos. Su nombre se deriva de los característicos movimientos en zig-zag de las abejas melíferas, comparando esta dinámica con la función ad-hoc y autoorganizada de las redes ZigBee. Este tipo de red se conoce como red de área personal inalámbrica de baja velocidad (LR-WAN) y es reconocida por su bajo consumo de energía, el uso eficiente de la energía de la batería y la fácil escalabilidad. Sus capacidades lo hacen ideal para su uso en una variedad de aplicaciones que requieren funcionalidad integrada a largo plazo. Las redes ZigBee se utilizan con frecuencia para realizar funciones inalámbricas de monitoreo y control, a menudo dependiendo de la energía de la batería.

El desarrollo de ZigBee comenzó a finales de la década de 1990, basándose en el protocolo IEEE 802.15.4. La Zigbee Alliance, una organización que reúne la experiencia de más de 500 líderes de la industria y la tecnología, supervisa su evolución. ZigBee toma la capa física y los controles de acceso a medios (MAC) del protocolo IEEE y agrega capas de red y aplicación, junto con el Objeto de Dispositivo ZigBee (ZDO). ZigBee se refina y actualiza continuamente con objetos de aplicación comerciales y definidos por el fabricante. Los chipsets ZigBee están integrados en microcontroladores y otros objetos para una conectividad de baja latencia entre objetos en red.

En comparación con otras tecnologías inalámbricas, ZigBee ofrece ventajas claras. Si bien WiFi ofrece una mayor tasa de transferencia de datos, ZigBee destaca por su menor consumo de energía y un alcance potencialmente mayor en configuraciones de malla, además de soportar una cantidad significativamente mayor de nodos en una red (hasta 65535). En comparación con Bluetooth, ZigBee es generalmente más simple y económico de operar, con un consumo de energía considerablemente menor. Por ejemplo, ZigBee tiene un consumo de 30 mA transmitiendo y de 3 μA en reposo, frente a los 40 mA transmitiendo y 200 μA en reposo que tiene Bluetooth.

La Importancia de las Antenas ZigBee

Las antenas ZigBee son componentes esenciales para la transmisión y recepción de señales en cualquier red ZigBee. Están diseñadas para admitir redes ZigBee según el estándar IEEE 802.15.4. Estas antenas son un grupo heterogéneo y varían estructuralmente en tipos, conectores y radomos. La variedad de antenas ZigBee de alta calidad disponibles permite adaptar con precisión una antena a las aplicaciones específicas de la red. Una antena ZigBee que funcione correctamente resonará en una de las frecuencias clave en las que opera ZigBee y será capaz de transmitir y recibir transmisiones ZigBee de baja potencia y baja velocidad de datos con la mínima pérdida de señal.

Frecuencias de Operación y Tipos de Antenas

La mayoría de los dispositivos ZigBee comerciales funcionan en la banda de frecuencia de 2.4 GHz (de 2400 a 2484 MHz), una banda ISM (Industrial, Científica y Médica) sin licencia. Esta banda es favorecida por su alcance y buena penetración de señales a través de paredes y materiales de construcción en entornos interiores. Sin embargo, ZigBee también opera en otras bandas ISM: de 902 a 928 MHz en América y Australasia, y de 868-868.6 MHz en Europa. Las implementaciones de sub-gigahercios ofrecen soluciones de larga distancia y baja energía, con mayor alcance, penetración y resistencia contra el desvanecimiento que las de 2.4 GHz, aunque con velocidades de datos más bajas.

Las antenas ZigBee pueden ser internas, integradas en dispositivos compatibles con ZigBee, o externas, instaladas para una cobertura de red óptima. Pueden ser antenas propietarias o genéricas con la frecuencia fundamental adecuada. Todas las antenas ZigBee a la venta suelen cumplir con directivas de la UE como RoHS y legislación sobre minerales de conflicto.

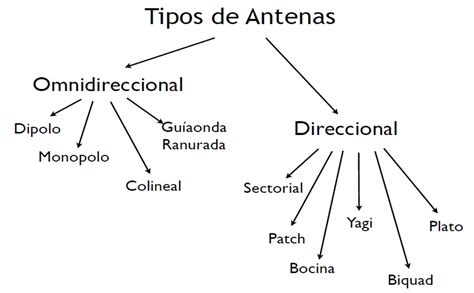

Los tipos clave de antenas para redes ZigBee incluyen:

• Antenas Omnidireccionales ZigBee: Proporcionan una cobertura de 360 grados, ideales para cubrir una habitación o un edificio completo, especialmente si se montan en el techo. Ejemplos incluyen antenas de látigo, dipolo, "patito de goma" y antenas de disco.
• Antenas Direccionales ZigBee: Transmiten y reciben energía de radiofrecuencia en una dirección específica, permitiendo enfocar la señal para una mayor ganancia. Son útiles para amplificación dirigida y enfoque de la red en un área particular. Las antenas de panel montadas en la pared son un ejemplo.
• Antenas Chip ZigBee: Son una opción para agregar una antena ZigBee internalizada a un dispositivo. Son excelentes para proyectos electrónicos de aficionados o reparaciones. Las antenas montadas en PCB o las antenas "Trace" (impresas directamente en la placa de circuito impreso) son de menor potencia y alcance limitado en comparación con las antenas externas.

Las antenas ZigBee externas suelen utilizar conectores coaxiales estándar como SMA, RP-SMA, tipo N y TNC para una conexión mecánica y eléctrica estable. Adaptadores y cables "pigtail" pueden usarse para conectar una placa de circuito a una antena externa.

Estructura y Topologías de Red ZigBee

La operación de ZigBee se sustenta en el protocolo IEEE 802.15.4, que define una red de área personal inalámbrica (WPAN) de baja potencia y baja velocidad de datos, con un alcance típico de 10 metros y velocidades de datos de hasta 250 kbit/s en la banda de 2.4 GHz. Las capas inferiores del estándar cubren la transmisión de datos, los transceptores y la selección de canales, con hasta 16 canales disponibles en la banda de 2.4 GHz. En general, cuanto menor sea la velocidad de datos, menor será el consumo de energía.

Características notables de nivel inferior incluyen mecanismos para reducir el desperdicio de ancho de banda, como los "Guaranteed Time Slots" (GTS), y el uso de "Carrier Sense Multiple Access" (CSMA/CA) para evitar colisiones. CSMA/CA es un método donde los nodos esperan a que el canal esté libre antes de transmitir. Las redes ZigBee también admiten comunicaciones seguras mediante cifrado de capa de enlace. La administración de energía se integra en el funcionamiento de la red, monitoreando el consumo y la calidad de los enlaces.

Los dispositivos en una red ZigBee se clasifican en:

• Coordinador ZigBee (ZC): El nodo central de la red, responsable de crearla, enrutar paquetes y permitir conexiones entrantes. Debe existir solo uno por red.
• Router ZigBee (ZR): Dispositivos que pueden enrutar tráfico para otros nodos, extendiendo el alcance de la red. Suelen estar activos todo el tiempo y requieren alimentación estable.
• Dispositivo Final ZigBee (ZED): Los dispositivos más sencillos, capaces de enviar o recibir paquetes pero sin capacidad de enrutamiento. Pueden permanecer dormidos la mayor parte del tiempo para maximizar la vida útil de la batería, despertando rápidamente cuando es necesario.

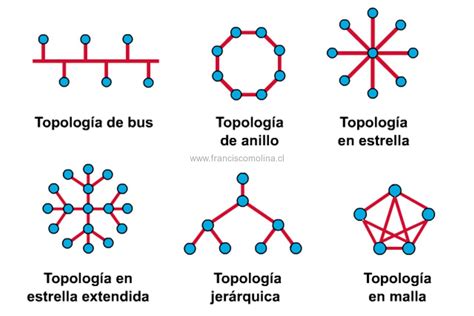

Las redes ZigBee pueden organizarse en tres topologías principales:

1. Topología de Estrella: Un nodo central (coordinador) se conecta con nodos periféricos circundantes. Los nodos periféricos no se comunican entre sí. Es común en aplicaciones de automatización del hogar a nivel de consumidor.
2. Topología de Malla (Mesh): Permite múltiples interconexiones entre dispositivos, proporcionando redundancia y robustez. Las redes de malla son descentralizadas, cada nodo puede autodescubrirse y reconfigurar rutas de enrutamiento dinámicamente si un nodo falla. Esta topología es una de las principales fortalezas de ZigBee, asegurando la comunicación continua incluso ante fallos de nodos individuales.
3. Topología Punto a Punto: Una red de solo dos nodos que se comunican directamente. Es más sencilla pero menos habitual en aplicaciones IoT complejas.

XBee: Módulos y Aplicaciones Prácticas

XBee es una línea de módulos de comunicación por radio desarrollada por Digi International, diseñados para la transmisión punto a punto y en estrella de baja potencia, y aptos para la tecnología ZigBee. Estos módulos son conocidos por su facilidad de uso y versatilidad.

Series y Compatibilidad de Módulos XBee

Existe una variedad de módulos XBee, cada uno con características específicas:

• XBee Series 1 (XBee 802.15.4): La serie más fácil de usar, a menudo recomendada para principiantes. No requieren configuración previa para comunicaciones punto a punto. El hardware de la Serie 1 no es compatible con las Series 2, 2.5 o ZB.
• XBee Znet 2.5 (Formalmente Series 2) / XBee ZB: Estos módulos requieren configuración antes de su uso y pueden operar en modo Transparente o mediante comandos API. Son capaces de funcionar en redes de malla. Los módulos Znet 2.5 han sido reemplazados por los módulos ZB, que son más compatibles. El firmware entre estas series no es directamente compatible, pero puede ser intercambiable. El hardware de la Serie 1 y los módulos ZB/Znet 2.5 NO son compatibles.
• XBee 2B: Módulos más recientes con mejoras de hardware respecto a la Serie 2, como un mejor uso de la potencia. Funcionan con firmware de módulo ZB, pero debido al cambio de hardware, no son compatibles con el firmware del módulo Znet 2.5.
• XBee 900MHz: Estos módulos operan en la banda de 900 MHz y pueden usar firmware DigiMesh o Point-to-Multipoint. Ofrecen mayor alcance y penetración de señal que los de 2.4 GHz, pero no están permitidos en todos los países. No se pueden mezclar en la misma red que los módulos de 2.4 GHz.
• XBee XSC: Módulos de 900 MHz que sacrifican velocidad de datos por un alcance significativamente mayor, pudiendo alcanzar hasta 24 Km con una antena de alta ganancia.

Tipos de Antenas XBee

Los módulos XBee utilizan diversos tipos de antenas:

• Antena Chip: Un pequeño chip que actúa como antena, rápido, sencillo y económico.
• Antena de Cable (Wire Antenna / Whip Antenna): Un pequeño cable que sobresale.
• Antena u.FL: Un conector pequeño para conectar una antena externa, ideal si el equipo está dentro de una caja y se desea la antena en el exterior.
• Antena RP-SMA: Un conector más grande para conectar una antena externa, también útil para separar la antena del dispositivo principal.

XBee vs. PRO y 900MHz vs. 2.4GHz

• Regular vs. PRO: Los módulos XBee PRO son ligeramente más grandes, consumen más potencia y cuestan más, pero ofrecen un mayor alcance (aproximadamente 1.6 Km frente a 91.5 metros). Ambos modelos pueden mezclarse dentro de la misma red.
• 900MHz vs. 2.4GHz: Los módulos de 900 MHz ofrecen mayor alcance y mejor penetración de señal, mientras que los de 2.4 GHz son más comunes globalmente. Las versiones de 900 MHz y 2.4 GHz no son compatibles entre sí en la misma red.

Aplicaciones y Consideraciones para la Alimentación

ZigBee es ideal para dispositivos de comunicación de baja potencia en proximidad, especialmente aquellos alimentados por baterías, debido a su bajo consumo de energía, bajas velocidades de datos y corto alcance. Su bajo costo de transmisión lo hace ideal para dispositivos IoT, particularmente a corta distancia.

Otras aplicaciones populares de ZigBee incluyen:

• Automatización de edificios
• Sistemas de administración de la energía
• Sistemas de entretenimiento en el hogar
• Control remoto
• Sistemas de administración del tráfico
• Hogar inteligente (control de luces, cerraduras, detectores de humo, electrodomésticos)
• Sistemas inteligentes de energía
• Carga de vehículos eléctricos
• Control de edificios industriales

La alimentación de los dispositivos ZigBee es un factor crítico, especialmente para aquellos que operan con baterías. La capacidad de los nodos finales para permanecer en modo "dormido" durante largos períodos, despertando solo para transmitir o recibir datos, es fundamental para maximizar la vida útil de la batería. El protocolo ZigBee está diseñado para minimizar el tiempo de actividad de la radio, reduciendo así el consumo de energía.

La "captación de energía" (energy harvesting) es una tecnología emergente que puede complementar o reemplazar las baterías tradicionales en aplicaciones ZigBee, permitiendo que los dispositivos se alimenten de fuentes ambientales como la luz solar, vibraciones o calor.

Introducción a la tecnología ZigBee para IoT

Regulaciones y Certificaciones

La comunicación inalámbrica está sujeta a diferentes restricciones dependiendo del país. Los módulos ZigBee deben cumplir con las regulaciones de organismos como la Comisión Federal de Comunicaciones (FCC) en Estados Unidos y sus equivalentes en otras naciones. La potencia de transmisión de las antenas ZigBee está limitada para seguir estas regulaciones. La certificación de un dispositivo ZigBee, especialmente a nivel de capa física, es un proceso riguroso que asegura que las radios cumplan con características de radiofrecuencia específicas y no perjudiquen el funcionamiento de otros dispositivos en la red.

La Zigbee Alliance, ahora parte de la Connectivity Standards Alliance (CSA), promueve estándares abiertos para garantizar la interoperabilidad y seguridad. Las especificaciones más recientes, como Zigbee Pro 2023, añaden mejoras de seguridad y compatibilidad con bandas de frecuencia superiores a 2.4 GHz, así como criptografía robusta basada en AES con claves de 128 bits. La función de actualización de software Zigbee Over-the-Air (OTA) permite actualizar el firmware de todos los dispositivos de la red de forma remota.

Consideraciones sobre la Alimentación en Redes ZigBee

La gestión de la energía es intrínseca al diseño de ZigBee. Los nodos, particularmente los dispositivos finales (ZED), están optimizados para un consumo mínimo. Esto se logra a través de ciclos de trabajo reducidos, donde el dispositivo permanece en un estado de bajo consumo (dormido) la mayor parte del tiempo y solo se activa brevemente para tareas de comunicación.

• Coordinadores y Routers: Generalmente requieren una fuente de alimentación más estable, a menudo conectada a la red eléctrica, ya que están activos continuamente para gestionar y enrutar el tráfico de la red.
• Dispositivos Finales (End Devices): Son los principales beneficiarios de las estrategias de ahorro de energía. Pueden operar con baterías durante años. Su despertar es rápido (aproximadamente 15 ms), lo que les permite responder a estímulos externos o transmitir datos de forma eficiente sin agotar su fuente de energía.
• Redes con Balizas (Beacon-Enabled Networks): En estas redes, los routers generan balizas periódicamente para indicar su presencia. Los nodos pueden desactivarse entre recepciones de balizas, reduciendo su ciclo de servicio. Los intervalos de balizado varían según la velocidad de datos. Este modo es recomendable cuando el coordinador de red funciona con batería. Los dispositivos escuchan al coordinador durante el "balizamiento" (envío de mensajes broadcast), y si no hay mensajes para ellos, vuelven a dormirse según un horario preestablecido.
• Redes sin Balizas (Non-Beacon-Enabled Networks): Estas redes acceden al canal mediante CSMA/CA. Son típicas en aplicaciones donde los dispositivos son autónomos y pueden iniciar una conversación, como en sistemas de seguridad. Los sensores, por ejemplo, pueden permanecer dormidos el 99.999% del tiempo y despertar instantáneamente para transmitir una alarma si se detecta un evento.

La elección de la topología de red y el tipo de nodo (coordinador, router o dispositivo final) impactan directamente en los requisitos de alimentación y la estrategia de gestión de energía de cada dispositivo dentro de la red ZigBee. La correcta selección de antenas, módulos y la implementación de estrategias de ahorro de energía son pilares para el éxito de cualquier proyecto basado en ZigBee.
