La fibra óptica, un filamento de material dieléctrico tan delgado como un cabello humano, fabricado de vidrio o polímeros acrílicos, se ha convertido en el pilar fundamental de la transmisión de datos a nivel mundial. Su capacidad para conducir y transmitir impulsos luminosos de un extremo a otro ha revolucionado las telecomunicaciones, ofreciendo un ancho de banda superior, menores pérdidas de señal y velocidades de transmisión sin precedentes en comparación con los cables metálicos tradicionales. Esta tecnología, que transporta información mediante luz generada por láseres o LEDs, es inmune a las interferencias electromagnéticas, lo que la hace ideal para la transmisión de comunicaciones telefónicas, televisión y datos a grandes distancias, sin necesidad de recurrir a señales eléctricas.

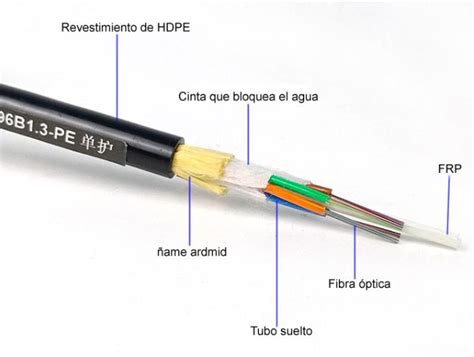

El Cable de Fibra Óptica: Una Estructura Detallada
El cable de fibra óptica es la pieza central de esta tecnología, y su diseño intrincado es clave para su funcionamiento. Aunque a grandes rasgos se puede resumir en tres componentes principales: núcleo (core), revestimiento (cladding) y recubrimiento (coating), un análisis más profundo revela una estructura más compleja diseñada para optimizar la transmisión de luz.
El núcleo (core) es el elemento conductor por donde viaja la luz y los datos codificados en ella. Está fabricado de cristal de silicio o plástico de extrema calidad, diseñado para que la luz se refleje y refracte de manera eficiente hasta su destino. En algunos cables, puede haber un drenaje de humedad enrollado en el núcleo, cuya función es conducir cualquier posible humedad hacia el exterior.
Rodeando el núcleo se encuentra el revestimiento o cladding. Este recubrimiento es crucial, ya que su función es evitar la dispersión de la luz, obligándola a mantenerse dentro del núcleo. El buffer y el cladding trabajan conjuntamente; el cladding es la capa que rodea los hilos de fibra, y el buffer es el recubrimiento externo que contiene el gel y la fibra, actuando como una barrera protectora.
Posteriormente, encontramos la cinta de Mylar y capas aislantes, un recubrimiento dieléctrico que envuelve todos los buffers de fibra, proporcionando aislamiento adicional. Si el cable está diseñado para ser resistente al fuego, se incorpora un recubrimiento ignífugo.
La armadura es una capa protectora robusta, a menudo construida con hilos de Kevlar en cables de alta calidad. Este material, conocido por su ligereza, gran resistencia y propiedades ignífugas (utilizado en chalecos antibalas), protege el cable de daños físicos. Finalmente, un recubrimiento exterior, típicamente de plástico o PVC, completa la estructura, protegiendo todas las capas internas de los elementos ambientales.
¿Cómo Funciona la Fibra Óptica? La Física de la Luz
El funcionamiento de la fibra óptica se basa en principios físicos fundamentales: la reflexión y la refracción de la luz. A diferencia de los cables metálicos que transmiten electrones, la fibra óptica transmite información codificada en pulsos de luz.
La reflexión ocurre cuando un haz de luz incide sobre una superficie de separación entre dos medios y cambia de dirección, rebotando. En la fibra óptica, las paredes internas del núcleo actúan como espejos, reflejando la luz y manteniéndola confinada.
La refracción, por otro lado, es el cambio de dirección y velocidad de una onda al pasar de un medio a otro. Este fenómeno, gobernado por la Ley de Snell, es esencial para que la luz se mantenga dentro del núcleo.
El principio óptico clave es la Reflexión Interna Total (TIR). Cuando un rayo de luz pasa de un medio con un índice de refracción más alto a uno con un índice de refracción más bajo, y si incide sobre la frontera con un ángulo crítico determinado, la luz no atraviesa la frontera, sino que se refleja completamente de vuelta al medio original. Este ángulo crítico asegura que la luz quede atrapada dentro del núcleo de la fibra, viajando a lo largo de ella.
La información se codifica transformando datos digitales en pulsos de luz, donde un pulso representa un '1' y la ausencia de pulso un '0'. Estos pulsos de luz viajan a través del núcleo, rebotando en las paredes internas y manteniendo su integridad hasta llegar al receptor, un elemento fotosensible que decodifica la señal luminosa de vuelta a datos digitales. La velocidad de propagación de la luz en la fibra es cercana a la velocidad de la luz en el vacío (aproximadamente 299.792.458 m/s), aunque ligeramente reducida debido al índice de refracción del material.
Reflexión Total Interna - Teoría, Concepto y Problemas Resueltos
Banda Ancha vs. Fibra Óptica: Desmitificando Conceptos
Es común confundir el término "banda ancha" con "fibra óptica". Es fundamental entender que la banda ancha se refiere a la capacidad de una conexión de datos para transmitir información a alta velocidad y de manera consistente, permitiendo el acceso a Internet, telefonía, televisión y aplicaciones multimedia. Es, en esencia, una "autopista" digital.
La fibra óptica es una de esas autopistas, pero no la única. Otras tecnologías como el ADSL, 4G, 5G y redes móviles también ofrecen banda ancha. La diferencia radica en la tecnología subyacente. Mientras que la fibra óptica utiliza pulsos de luz en cables de vidrio o plástico, otras tecnologías pueden emplear cables de cobre o ondas de radio. Por lo tanto, la fibra óptica es una tecnología que permite banda ancha, pero la banda ancha es un concepto más amplio que describe la capacidad de la conexión.
Tipos de Fibra Óptica: Una Clasificación Detallada
Existen diversas clasificaciones de fibra óptica, cada una adaptada a necesidades específicas.
HFC (Hybrid Fiber Coaxial)
El HFC es una modalidad híbrida que combina fibra óptica y cable coaxial. El cable que llega a nuestros hogares en este sistema es similar al de una antena de televisión. Por lo tanto, no se trata de fibra óptica pura, pero es una tecnología de transición importante.
FTTx (Fiber To The…)
Esta familia de tecnologías se define por el punto final al que llega el cable de fibra óptica:
- FTTH (Fiber To The Home): La fibra llega directamente hasta el router en el hogar del usuario.
- FTTB (Fiber To The Building): La fibra llega hasta la caja de distribución principal de un edificio (de oficinas o apartamentos).
- FTTO (Fiber To The Office): Similar a FTTH, pero con servicios orientados al uso empresarial.
- FTTC (Fibra hasta la cabina): La fibra llega hasta un nodo intermedio (un pedestal o una pequeña central) que da servicio a varias manzanas. El tramo final hasta el hogar utiliza cable de cobre o coaxial.
- FTTT (Fibra hasta la torre): La fibra conecta la red primaria de telecomunicaciones con las torres de la red móvil.
- FTTA (Fiber To The Antenna): La fibra se distribuye hasta la parte superior de la torre de telefonía móvil, sustituyendo el cableado coaxial.
- FTTR (Fiber To The Room): La fibra se lleva hasta la habitación, especialmente en sectores como hoteles o hospitales, aunque el operador suele desplegarla hasta el edificio y el cliente final se encarga de la distribución interna.
- FTTD (Fibra hasta el escritorio): Orientada a empresas, donde la densidad de puntos de red y el uso intensivo son mayores.
- FTTM (Fiber To The Machine): Enfocada en la Industria 4.0, la fibra proporciona conectividad a máquinas, requiriendo equipos robustos y con protección específica.
- FTTN (Fibra óptica hasta el nodo): La fibra llega hasta una central secundaria del operador, que a su vez está conectada a una central principal.
Fibra Óptica de Plástico o de Vidrio
La fibra óptica puede estar fabricada de:
- Vidrio o cristal de silicio: Generalmente de mayor diámetro, más costosa y utilizada para cubrir largas distancias.
- Plástico: Más flexible, manejable y económica, a menudo empleada en instalaciones urbanas y edificios, pudiendo compartir canalizaciones con cables eléctricos.

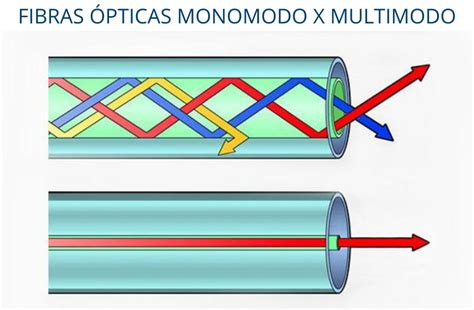

Fibra Óptica Monomodo y Multimodo
Esta distinción se basa en la forma en que la luz viaja a través del núcleo:
Fibra Multimodo (MMF): Posee un núcleo más grande (50 o 62.5 micrones) que permite que la luz viaje en múltiples rayos o "modos". Esto significa que puede transmitir varias señales de luz simultáneamente. Es ideal para distancias cortas, como dentro de un edificio o campus, y se utiliza comúnmente con fuentes LED. Los enlaces multimodo típicos ofrecen velocidades considerables para aplicaciones locales.
Fibra Monomodo: Su núcleo es significativamente más pequeño (8.3 a 10 micrones), lo que permite que la luz viaje en un solo modo o camino. Esto elimina la dispersión modal, permitiendo transmisiones a velocidades extremadamente altas y a distancias mucho mayores que la fibra multimodo.
Tipos de Conectores de Fibra Óptica
Los conectores son esenciales para conectar los cables de fibra óptica a los equipos. Algunos de los más comunes incluyen:
- Conector FC: De rosca, para aplicaciones de alta vibración.
- Conector ST: De bayoneta, fácil de conectar y desconectar.
- Conector LC: Pequeño factor de forma (SFF), ideal para alta densidad.
- Conector SC: De tipo "push-pull", fácil de usar.
- Otros conectores: Como FDDI y MT-RJ, cada uno con aplicaciones específicas.
Ventajas de la Fibra Óptica
La adopción masiva de la fibra óptica se debe a sus claras ventajas:
- Mayor Velocidad: Permite la transmisión de datos a velocidades de luz, superando con creces las capacidades de los cables de cobre.
- Mayor Ancho de Banda: Puede transportar una cantidad significativamente mayor de datos simultáneamente, lo que se traduce en una mejor experiencia para servicios de streaming, videoconferencias y descargas masivas.
- Menos Pérdida de Señal: La atenuación de la señal es mucho menor en la fibra óptica, lo que permite cubrir distancias más largas sin necesidad de repetidores frecuentes.
- Más Segura y Duradera: La fibra óptica es inmune a interferencias electromagnéticas y es más difícil de interceptar sin ser detectado, lo que la hace más segura. Además, su construcción la hace resistente a la corrosión y a condiciones ambientales adversas.
- Más Ecológica: No utiliza metales pesados en su composición y consume menos energía en la transmisión de datos en comparación con las tecnologías basadas en cobre.
Desventajas de la Fibra Óptica
A pesar de sus numerosas ventajas, la fibra óptica presenta algunas desventajas:
- Mayor Costo Inicial: La instalación de infraestructura de fibra óptica puede ser más costosa que la de cables de cobre tradicionales.
- Fragilidad: Aunque los cables están protegidos, la fibra en sí puede ser frágil y requiere un manejo cuidadoso durante la instalación y el mantenimiento.
- Instalación y Reparación Especializada: Requiere herramientas y personal especializado para su instalación, empalme y reparación.
Aplicaciones de la Fibra Óptica: Más Allá de Internet
La influencia de la fibra óptica se extiende mucho más allá de la conexión a Internet:
- Telecomunicaciones: Es la columna vertebral de las redes telefónicas, Internet de alta velocidad y la transmisión de datos a nivel global.
- Medicina: Se utiliza en endoscopios para visualización interna, microscopios y equipos de diagnóstico por imagen.
- Aplicaciones Militares: Para comunicaciones seguras y de alta velocidad, radares y sistemas de guiado.
- Uso Artístico: En iluminación decorativa, espectáculos de luz y efectos visuales.
- Iluminación: Para iluminar edificios, túneles y áreas donde la luz eléctrica tradicional es difícil de instalar o insegura.
- Otras Industrias: En la industria automotriz, aeroespacial, manufacturera y en sistemas de sensores para monitoreo industrial.
La Fibra Óptica en España
En España, la expansión de la fibra óptica ha sido notable en los últimos años. Operadores como Telefónica, Orange y Vodafone han invertido significativamente en el despliegue de redes FTTH, llevando conexiones de alta velocidad a millones de hogares. Esta infraestructura ha permitido a España posicionarse como uno de los países europeos con mayor penetración de fibra óptica, impulsando la digitalización y el desarrollo económico. La competencia en el mercado ha llevado a precios más accesibles y a una mayor variedad de ofertas para los consumidores.
En resumen, la fibra óptica es una tecnología transformadora que ha redefinido la forma en que nos comunicamos y accedemos a la información. Su capacidad para transmitir datos a velocidades asombrosas a través de pulsos de luz la convierte en la elección predilecta para las redes de telecomunicaciones del presente y del futuro.
