Los adaptadores coaxiales hembra de rosca tradicional son componentes esenciales en el mundo de la transmisión de señales de radiofrecuencia (RF). Estos dispositivos, a menudo subestimados, juegan un papel crucial al permitir la interconexión de diferentes tipos de cables y equipos, garantizando la integridad y la calidad de la señal transmitida. RS Pro ofrece una gama de estos adaptadores, diseñados para satisfacer las exigencias de diversas aplicaciones, desde equipos de difusión hasta sistemas de comunicación avanzados.
Comprendiendo la Naturaleza de los Adaptadores Coaxiales
En su esencia, un adaptador coaxial actúa como un puente, facilitando la conexión entre dos conectores que, de otro modo, no serían compatibles. El tipo específico que nos ocupa es el "adaptador coaxial hembra rosca tradicional", que típicamente presenta una configuración de conector hembra BNC en un extremo y un coaxial macho en el otro. Este diseño permite que un cable con un conector coaxial macho se conecte a un dispositivo o panel que requiera un conector hembra BNC.
La especificación "hembra a coaxial macho" describe la conversión de género de los conectores. En este caso, el adaptador tiene un receptáculo (hembra) para un conector BNC y una clavija (macho) para un conector coaxial. La terminología "rosca tradicional" se refiere al método de acoplamiento, que emplea un mecanismo de rosca para asegurar una conexión firme y estable.
Especificaciones Técnicas Clave
Para comprender la funcionalidad y las aplicaciones de estos adaptadores, es fundamental examinar sus especificaciones técnicas:
- Tipo de Adaptador: Conector hembra BNC a coaxial macho. Esta es la descripción primaria de la funcionalidad del adaptador.
- Tipo de Producto: Adaptador coaxial. Clasifica el dispositivo dentro de la familia de conectores para señales de RF.
- Tipo de Montaje: Orificio pasante. Indica que el adaptador está diseñado para ser montado a través de un panel, permitiendo conexiones tanto en el interior como en el exterior del equipo.
- Frecuencia de Funcionamiento: 1 GHz. Esta es una especificación crítica que define el rango de frecuencias para el cual el adaptador está diseñado para operar de manera eficiente. Una frecuencia de funcionamiento de 1 GHz significa que el adaptador es adecuado para una amplia gama de aplicaciones de RF, incluyendo televisión, radio y sistemas de comunicación de datos.
- Estilo de Acoplamiento: Threaded (Roscado). Confirma el método de conexión mecánica, que proporciona una unión segura y robusta, reduciendo el riesgo de desconexiones accidentales.
- Certificaciones y Estándares: RoHS. La conformidad con la directiva RoHS (Restricción de Sustancias Peligrosas) asegura que el producto está fabricado con materiales que no contienen ciertas sustancias químicas nocivas, lo cual es importante para la salud y el medio ambiente.
- Material de los Contactos: Brass (Latón). El latón es un material comúnmente utilizado para los contactos en conectores coaxiales debido a su buena conductividad eléctrica y resistencia a la corrosión.
- País de Origen: Taiwán, Provincia de China. Esta información es relevante para la trazabilidad y las regulaciones de importación/exportación.

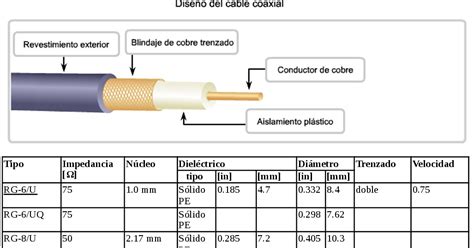

La Importancia de la Impedancia en Conexiones Coaxiales
Uno de los parámetros más críticos en cualquier sistema de RF es la impedancia, y los adaptadores coaxiales no son una excepción. La impedancia se define como la oposición que presenta un circuito a la corriente eléctrica cuando se aplica una tensión. En los sistemas coaxiales, la impedancia se refiere a la relación entre la tensión y la corriente a lo largo del cable.
Para una transferencia de señal óptima y para minimizar la reflexión de la señal (lo que puede causar pérdida de potencia y distorsión), es fundamental que la impedancia del cable, los conectores y los dispositivos conectados sea la misma. Los adaptadores coaxiales de RS Pro, como el descrito con una impedancia de 75 ohmios, están diseñados para coincidir con la impedancia estándar utilizada en muchas aplicaciones de video y difusión de televisión. Si bien existen otros sistemas que utilizan 50 ohmios (comunes en instrumentación y comunicaciones de datos), los adaptadores de 75 ohmios son cruciales para mantener la integridad de la señal en sus respectivas aplicaciones.
Características y Ventajas de los Adaptadores RS Pro
Los adaptadores coaxiales de RS Pro están diseñados con la calidad y la fiabilidad en mente. Las características y ventajas clave incluyen:
- Cuerpo Chapado en Níquel Resistente: El chapado en níquel del cuerpo del conector proporciona una protección adicional contra la corrosión y el desgaste, asegurando una mayor durabilidad y una vida útil prolongada del adaptador.
- Adaptador de Conector Hembra BNC a Conector Macho Coaxial: Esta configuración específica facilita la interconexión de equipos y cables con estos tipos de conectores.
- Chapado de Contacto de Oro: El chapado de oro en los contactos ofrece una excelente conductividad eléctrica y una resistencia superior a la corrosión, lo que garantiza una conexión limpia y fiable a lo largo del tiempo.
- Frecuencia de Funcionamiento de 1 GHz: Como se mencionó anteriormente, esta capacidad de frecuencia asegura la compatibilidad con una amplia gama de sistemas de RF.
Aplicaciones Comunes de los Adaptadores Coaxiales
La versatilidad de los adaptadores coaxiales los hace indispensables en una multitud de entornos. Sus aplicaciones abarcan:
- Señalización de Vídeo: Son fundamentales en equipos de difusión de radio y televisión, así como en sistemas de vigilancia y cámaras de seguridad.
- Prueba y Medición: En laboratorios y entornos de desarrollo, estos adaptadores permiten la conexión de instrumentos de medición a dispositivos bajo prueba.
- Sistemas de Comunicación: Se utilizan en diversas infraestructuras de comunicación, incluyendo redes de telecomunicaciones y sistemas de radioaficionados.
- Equipo GPS: Para la recepción y transmisión de señales de posicionamiento global.
- Antenas: Para conectar antenas a receptores o transmisores.
- Equipos Wi-Fi: En algunas configuraciones de redes inalámbricas, especialmente aquellas que utilizan antenas externas.
- Equipos Médicos: Ciertos equipos médicos que utilizan señales de RF para diagnóstico o tratamiento pueden emplear estos adaptadores.
¡Aprende a CRIMPAR BNC como un PRO! 🩹 (Conecta tu cable COAXIAL)

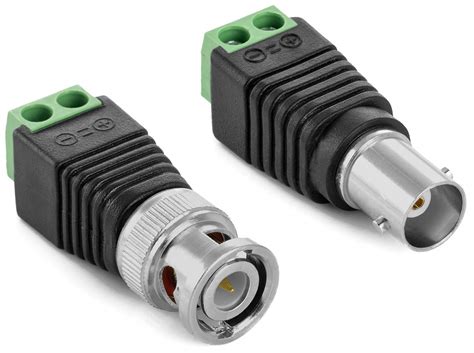

Adaptadores BNC a Bloque Terminal: Flexibilidad Adicional
Además de los adaptadores BNC a coaxial macho, RS Pro también ofrece adaptadores que convierten un conector BNC a un bloque terminal de 2 pines. Estos adaptadores son particularmente útiles en situaciones donde la soldadura no es factible o deseable.
Características y Ventajas de los Adaptadores BNC a Bloque Terminal:
- Terminación sin Soldadura: Permiten una conexión fácil y rápida utilizando terminales roscados, eliminando la necesidad de herramientas de soldadura.
- Contactos Chapados en Níquel: Proporcionan protección contra la corrosión y la humedad, además de una excelente resistencia al desgaste.
- Carcasa de Plástico Robusta: Protege los contactos contra daños por impactos y asegura una sujeción firme durante las desconexiones repetidas.
- Tensión Nominal de 12 V y Corriente Máxima de 3 A: Estas especificaciones indican la capacidad del adaptador para manejar ciertos niveles de potencia, haciéndolo adecuado para una variedad de aplicaciones audiovisuales y de señalización.
- Fácil Instalación: La ausencia de crimpado o soldadura simplifica enormemente el proceso de instalación.
Estos adaptadores de bloque terminal son ideales para su uso en equipos sensibles o en entornos donde las condiciones no permiten la soldadura tradicional, ofreciendo una solución fiable y duradera.
La Marca RS Pro: Calidad y Valor
RS Pro se posiciona como una marca de productos de alta calidad que ofrece una excelente relación calidad-precio. La amplia gama de productos de RS Pro se diseña para cumplir con los más altos estándares del sector, garantizando que los usuarios obtengan soluciones fiables y robustas. Al elegir productos RS Pro, los ingenieros y técnicos pueden tener la confianza de que están adquiriendo componentes que han sido rigurosamente probados y que ofrecen un rendimiento excepcional. La marca se compromete a proporcionar componentes que reduzcan costes sin comprometer la calidad, respaldados por la confianza de ingenieros de todo el mundo.
En resumen, los adaptadores coaxiales hembra de rosca tradicional, como los ofrecidos por RS Pro, son componentes críticos para la construcción y el mantenimiento de sistemas de RF eficientes y fiables. Su diseño, materiales y especificaciones técnicas aseguran que las señales de radiofrecuencia se transmitan con la máxima integridad, abriendo un abanico de posibilidades en diversas industrias.
