La interconexión de dispositivos es la piedra angular de la tecnología moderna. Las redes informáticas, como un sistema circulatorio digital, permiten que máquinas y equipos se comuniquen entre sí, a menudo a través de un servidor central. Desde computadoras de escritorio y portátiles que se conectan a módems y periféricos como impresoras en red, hasta la compleja infraestructura a nivel de servidor que une enrutadores y concentradores, los cables de red son los conductos silenciosos que hacen posible toda esta comunicación. La historia de estos cables es un fascinante viaje de innovación, impulsado por la insaciable demanda de mayor velocidad, fiabilidad y capacidad.
Los Primeros Pasos: El Cable Coaxial y el Nacimiento de Ethernet

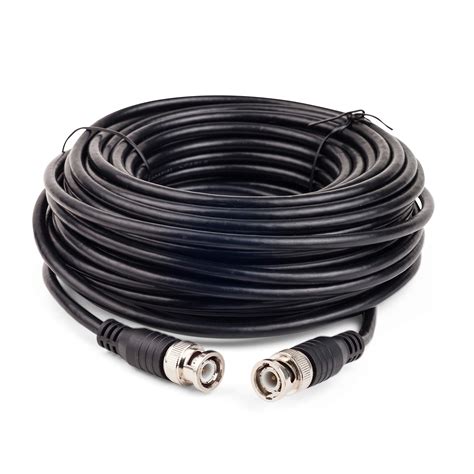

Antes de que los cables de par trenzado dominaran el panorama, el cable coaxial RG-58 marcó el inicio de la era de la tecnología Ethernet. Con un diámetro de 4,85 mm y un único blindaje, este cable fue fundamental en los primeros despliegues de redes Ethernet. Aunque hoy en día su uso principal se limita a la medición de líneas y antenas, su legado es innegable como precursor de las redes de datos modernas. Las primeras versiones de Ethernet, como el 10BASE5, presentaban cables extremadamente rígidos de casi media pulgada de diámetro. Posteriormente, se introdujo el 10BASE2, utilizando un cable aproximadamente la mitad de grueso y mucho más flexible, sentando las bases para futuras mejoras.
La Era del Par Trenzado: UTP y STP, la Base de la Conectividad Moderna
El cable de par trenzado sin blindaje (UTP, por sus siglas en inglés, Unshielded Twisted Pair) se ha convertido en el tipo más popular de cable de red para uso general, especialmente en entornos domésticos y de oficinas pequeñas. Su diseño, que consiste en dos conductores eléctricos aislados y entrelazados, reduce significativamente las interferencias de fuentes externas y la diafonía (crosstalk) de los cables adyacentes. El trenzado de los hilos se remonta a Alexander Graham Bell, quien en 1881 descubrió que esta técnica mejoraba la resistencia a las interferencias electromagnéticas. La Asociación de la Industria de las Telecomunicaciones/Asociación de la Industria Electrónica (TIA/EIA) es una organización clave en el establecimiento de estándares para este tipo de cableado.
Por otro lado, los cables de par trenzado blindado (STP, Shielded Twisted Pair) ofrecen una protección adicional contra las interferencias electromagnéticas. En el STP, cada par de hilos trenzados está rodeado por una cubierta protectora metálica, y a menudo, todo el conjunto de pares también está recubierto por un blindaje general. La tecnología detrás del STP es más antigua y, aunque se utiliza en entornos donde la interferencia es un problema crítico, como dentro de servidores y mainframes, muchos expertos anticipan su gradual eliminación a medida que avanzan las redes. Existen otras variantes como el FTP (Foiled Twisted Pair), que presenta un blindaje global, y el SFTP (Shielded and Foiled Twisted Pair), que combina ambas protecciones para una máxima inmunidad a interferencias.
TODO SOBRE LOS CABLES ETHERNET: TIPOS, CARACTERÍSTICAS y CUAL ELEGIR

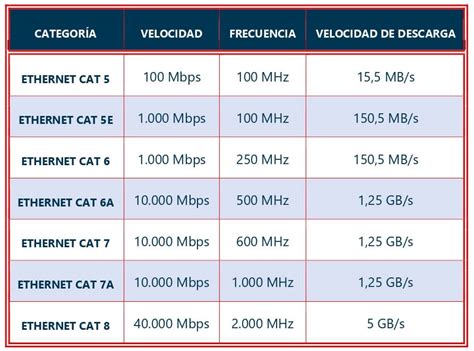

La Evolución por Categorías: De Cat 1 a Cat 8 y Más Allá
La evolución de los cables de red se ha estructurado en categorías, cada una definida por la Asociación de la Industria de las Telecomunicaciones/Asociación de la Industria Electrónica (TIA/EIA), y estas categorías son reconocidas internacionalmente. Estas categorías especifican el rendimiento del cable en términos de velocidad de transmisión, ancho de banda y frecuencia, y son fundamentales para garantizar que la infraestructura de red pueda soportar las aplicaciones y velocidades de Internet deseadas.
Categoría 1 (Cat 1): El primer cable de Par Trenzado Sin Blindaje (UTP) con certificación, utilizado principalmente para comunicaciones de voz analógicas en hogares y pequeñas oficinas. No descrito en las recomendaciones del EIA/TIA para datos.
Categoría 2 (Cat 2): Este cable ya era capaz de transmitir datos y estaba pensado para las redes Token Ring de IBM, populares en la década de 1980. Transmite a velocidades de hasta 4 Megabits por segundo.
Categoría 3 (Cat 3): Comenzó a usarse en los años 90 y estaba formado por 4 pares trenzados. Soportaba un ancho de banda de 10 Mbps y también podía usarse para comunicaciones de voz. Aunque ya no se recomienda por los estándares de la industria, todavía tiene una base instalada en algunos edificios comerciales para voz.
Categoría 4 (Cat 4): Pasó sin mucha notoriedad y aún se puede encontrar en algunos edificios muy antiguos.
Categoría 5 (Cat 5): Esta categoría no está actualmente reconocida por TIA/EIA, aunque todavía se puede encontrar en algunas instalaciones. Se usa en redes Fast Ethernet, hasta 100 Mbps, y está diseñado para transmisión a frecuencias de hasta 100 MHz. Es el cable de red más antiguo y lento de todos los cables Ethernet, pero también el menos costoso. Solo es capaz de soportar velocidades de transmisión de hasta 100 Mbps y una distancia máxima de 100 metros.
Categoría 5e (Cat 5e): Es una versión mejorada del Cat 5, con menos ruido y menor potencial de diafonía. El cable Cat 5e admite redes de hasta 1 gigabit (1000 megabits por segundo) y está diseñado para transmisión a frecuencias de 100 MHz, pero puede superarlos. Tiene una media de dos torsiones por centímetro, lo que le permite transmitir datos sin una degradación significativa de la señal. Es la categoría más común en la actualidad, aunque paulatinamente está siendo sustituida. Soporta velocidades de hasta 1 Gbps y una distancia máxima de 100 metros. Para hogares con conexiones de fibra óptica de más de 100 Mbps, se recomienda al menos Cat 5e.
Categoría 6 (Cat 6): Consta de cuatro pares de hilos de cobre trenzados, pero presenta especificaciones más estrictas en cuanto a diafonía y ruido del sistema. Tiene una capacidad de ancho de banda de 250 MHz y especificaciones aún más estrictas en cuanto a interferencias. Ofrece velocidades de hasta 1 Gbps a 100 metros, pero puede alcanzar 10 Gbps a distancias más cortas (entre 37 y 55 metros). Fue diseñado para redes Gigabit Ethernet a 1000 Mbps.
Categoría 6a (Cat 6a): La "a" significa "Aumentado". Los cables Cat 6a son capaces de mantener velocidades de transmisión más altas en longitudes de cable más largas. Con un revestimiento más resistente, es más adecuado para entornos industriales. Mantiene velocidades de 10 Gbps hasta 100 metros. Funciona a frecuencias de hasta 500 MHz. Es el estándar más rápido para UTP y se diferencia de la Categoría 5e en que tiene mejor resistencia al ruido eléctrico y a la interferencia externa. Sigue siendo el medio recomendado para todos los nuevos despliegues LAN horizontales.
Categoría 7 (Cat 7): Diseñado para permitir la transmisión de datos de 10 Gbps, este cable técnicamente es un cable de par trenzado blindado (STP). Soporta frecuencias de hasta 600 MHz y se utiliza en redes 10 Gigabit Ethernet. Los cables Cat 7 abarcan cuatro pares apantallados individualmente dentro de un apantallamiento general (S/FTP o F/FTP). Reducen la atenuación de la señal y son relativamente rígidos. Puede alcanzar 40 Gbps a distancias cortas.
Categoría 7a (Cat 7a): Propuesto como estándar, soporta frecuencias de hasta 1000 MHz y se utiliza en redes 10 Gigabit Ethernet. Se pretende que sea el tipo de cable más usado en el futuro cercano.
Categoría 8 (Cat 8): El último estándar IEEE en cable Ethernet de cobre, diseñado para soportar Ethernet de 25 Gbps y 40 Gbps en enlaces de centro de datos de corta distancia (hasta 30 metros). Envuelve cada par trenzado en papel de aluminio para eliminar la diafonía. Soporta frecuencias de hasta 2000 MHz. Aunque ha generado expectación, el consumo de energía del equipo activo ha sido un factor limitante. Sin embargo, sigue siendo una opción atractiva por su menor coste en comparación con las soluciones de fibra óptica para ciertas aplicaciones en centros de datos.
Factores Clave a Considerar al Elegir un Cable de Red
La elección del cable de red adecuado depende de varios factores interconectados:
Velocidad y Ancho de Banda: Cuanto mayor es la categoría del cable, mayor es la velocidad de transmisión de datos y el ancho de banda que puede soportar. Esto es crucial para aprovechar al máximo las conexiones a Internet de alta velocidad y para aplicaciones que requieren transferencias rápidas de datos.
Frecuencia: La frecuencia define la "potencia" de la red y suele establecer su anchura y el rango de pérdida de datos a lo largo del cable. Un mayor ancho de banda (medido en MHz) generalmente se correlaciona con una mayor capacidad de transmisión.
Distancia: La longitud del cableado es un factor crítico. Por normativa, ninguna categoría de cable acepta tiradas de más de 100 metros. Por ejemplo, un cable Cat 6 puede ofrecer 1 Gbps a 100 metros, pero 10 Gbps solo a distancias más cortas. El Cat 6a, en cambio, puede alcanzar los 10 Gbps a 100 metros.
Diafonía (Crosstalk): Se refiere a la interferencia de señales entre cables adyacentes. Las categorías superiores y los cables blindados (STP, FTP, SFTP) ofrecen una mejor protección contra la diafonía, lo que resulta en una transmisión de datos más fiable y velocidades más consistentes.
Apantallamiento: El tipo de blindaje (UTP, STP, FTP, SFTP) influye en la resistencia a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Los cables UTP son suficientes para la mayoría de los entornos domésticos, mientras que los cables blindados son necesarios en entornos con altas fuentes de interferencia o para aplicaciones de alta seguridad.
Entorno de Instalación: Las condiciones ambientales, como la proximidad a fuentes de ruido eléctrico (motores, transformadores) o la necesidad de protección contra roedores, pueden dictar la elección entre cables UTP y STP/FTP.
Compatibilidad de Equipos: Es fundamental que el cable sea compatible con los dispositivos de red (routers, switches, tarjetas de red). Si el equipo no soporta velocidades superiores a 1 Gbps, utilizar un cable de categoría superior no proporcionará una mejora significativa.
Presupuesto: Generalmente, a mayor categoría y nivel de blindaje, mayor es el precio del cable. Es importante encontrar un equilibrio entre el rendimiento deseado y el coste.
El Futuro del Cableado de Red
La continua evolución de las redes de comunicación impulsa la innovación en el cableado. Estándares como el IEEE 802.3bt (PoE++) permiten la transmisión simultánea de energía eléctrica y datos a través de un solo cable Ethernet, simplificando las instalaciones y reduciendo los costes. Asimismo, el estándar IEEE 802.3cd (50GBASE-T) promete conexiones de datos de hasta 50 Gbps con cables Ethernet de cobre, posicionándose como una alternativa económica y práctica a la fibra óptica en muchas aplicaciones. Los avances en la tecnología de transceptores también están permitiendo velocidades aún mayores, como 25 y 50 Gb/s, utilizando cables de conexión directa o ensamblajes ópticos activos y cableado de fibra estructurada para distancias más largas.
La elección del cable de red adecuado, ya sea para una red doméstica o empresarial, es una decisión estratégica que impacta directamente en el rendimiento y la fiabilidad de la conectividad. Comprender la historia, las categorías y las características de los diferentes tipos de cables de red es esencial para construir una infraestructura de comunicación robusta y preparada para el futuro.
