La forma en que los datos se transmiten a través de las redes ha evolucionado significativamente, pasando de la comunicación uno a uno (unicast) a métodos más eficientes para la distribución de información a múltiples destinatarios simultáneamente. En este contexto, la multidifusión ha emergido como una tecnología clave para optimizar el uso del ancho de banda y mejorar la eficiencia de la red. Sin embargo, la gestión eficaz del tráfico de multidifusión en redes de capa 2 presenta desafíos. Aquí es donde entra en juego el IGMP Snooping, un protocolo diseñado para abordar estos desafíos y garantizar una entrega de datos multicast precisa y eficiente.
¿Qué es la Multidifusión en Redes?

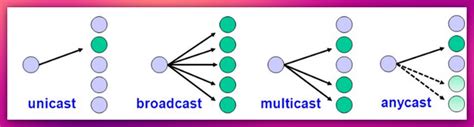

Antes de sumergirnos en el IGMP Snooping, es fundamental comprender el concepto de multidifusión. A diferencia de la unicast, donde un único remitente envía datos a un único destinatario, o la broadcast, donde los datos se envían a todos los dispositivos en una red, la multidifusión permite que un único remitente envíe datos a un grupo específico de destinatarios interesados.
La multidifusión ofrece una eficiencia superior a la unicast, ya que el tráfico solo necesita ser reenviado una vez por el remitente. Además, es más ventajosa que la broadcast porque la información solicitada solo se envía a los receptores adecuados, evitando así la saturación de dispositivos que no están interesados en recibir los datos. En términos generales, si una red maneja tráfico de multidifusión y cuenta con dispositivos compatibles con IGMP, se recomienda encarecidamente habilitar el snooping IGMP para optimizar su rendimiento.
El Protocolo IGMP: Fundamentos de la Gestión de Grupos Multicast
El Protocolo de Administración de Grupos de Internet (IGMP) es un protocolo de capa de red que se utiliza para establecer y administrar la pertenencia de hosts y dispositivos de enrutamiento a un grupo de multidifusión. Su función principal es permitir que los hosts comuniquen de forma dinámica su interés en pertenecer a grupos multicast. Los routers multicast utilizan esta información para construir árboles de distribución multicast, asegurando que el tráfico se envíe solo a las redes donde realmente hay hosts interesados.
El IGMP opera directamente sobre el Protocolo de Internet (IP), encapsulando sus mensajes dentro de datagramas IPv4. Los paquetes IGMP tienen un encabezado IGMP y un encabezado IP. Como protocolo de capa de red, solo los dispositivos de red que conocen la capa de red pueden enviar y recibir mensajes IGMP. Un enrutador opera en la capa de red, mientras que un conmutador de red tradicionalmente solo conoce la capa 2 (capa de enlace de datos). Esto implica que un conmutador de capa 2 puede no ser consciente de qué dispositivos de red forman parte de grupos de multidifusión y cuáles no.
IGMP Snooping: El "Espía" Inteligente de la Red
El IGMP Snooping surge como una solución a la limitación de los conmutadores de capa 2 para comprender el tráfico IGMP. En esencia, el IGMP Snooping permite que los conmutadores "espicen" los mensajes IGMP intercambiados entre los hosts y los routers con multidifusión habilitada. Al hacerlo, los conmutadores pueden identificar qué hosts están interesados en unirse a un grupo de multidifusión específico y, en consecuencia, reenviar el tráfico multicast solo a las interfaces conectadas a esos hosts interesados.
Cuando un switch con IGMP Snooping recibe un mensaje de un host para unirse a un grupo de multidifusión, lo añade a su tabla de miembros del grupo. Si recibe un mensaje para desconectarse del grupo, lo elimina. Posteriormente, cuando el switch recibe paquetes de multidifusión, puede identificar rápidamente los receptores interesados consultando esta tabla de reenvío de multidifusión y reenviar selectivamente el mensaje solo a las interfaces conectadas a esos grupos de multidifusión.
El Propósito Principal del IGMP Snooping
El propósito fundamental del IGMP Snooping es abordar varios problemas críticos en las redes, principalmente:
Prevención de Inundaciones de Tráfico (Traffic Flooding): Sin IGMP Snooping, los switches de capa 2 que no son conscientes del tráfico multicast pueden reenviar paquetes multicast a todos los puertos de una VLAN, incluso a aquellos que no pertenecen al grupo de multidifusión. Esto genera tráfico innecesario, consume ancho de banda y puede sobrecargar a los hosts. Los switches IGMP Snooping solo reenvían paquetes IPv4 a los puertos que pertenecen al grupo de multidifusión, evitando que los hosts procesen paquetes no solicitados. Esto conserva el ancho de banda, mejora la utilización del mismo y aumenta la velocidad y eficiencia de la red. El auge de la Televisión transmitida a través de redes LAN, como la IPTV, se beneficia enormemente de esta función. Cuando un switch recibe tráfico multicast de IPTV, sin IGMP Snooping, inundaría todos los puertos, ralentizando la red.
Mejora de la Seguridad de los Datos: Al dirigir el tráfico de multidifusión solo a los hosts autorizados y suscritos a un grupo específico, el IGMP Snooping previene el acceso no autorizado a datos privados. Las redes que no habilitan el snooping IGMP son más vulnerables a ataques de denegación de servicio (DoS) o ataques de inundación de tráfico multicast, donde los criminales pueden inundar la red con paquetes para interrumpir el servicio.
Comunicación de Datos Eficiente: Al optimizar la entrega de tráfico multicast, se reduce la latencia y se mejora la experiencia del usuario, especialmente en aplicaciones que dependen de la transmisión de datos en tiempo real, como videoconferencias, servicios de streaming y soluciones de conferencia web.

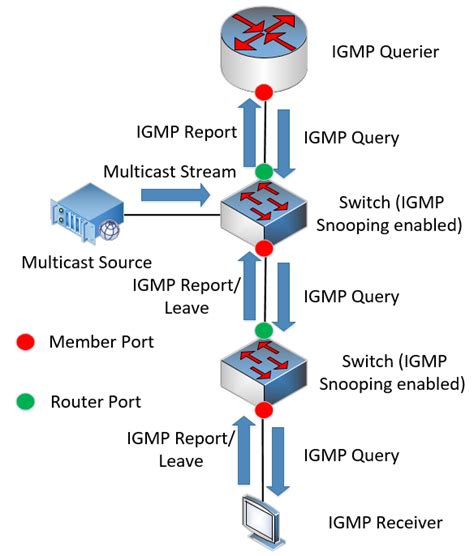

¿Cómo Funciona el IGMP Snooping en Detalle?
El funcionamiento del IGMP Snooping se basa en la interceptación y análisis de los mensajes IGMP. Los componentes clave en este proceso son:
Querier IGMP: El querier IGMP es el dispositivo (generalmente un router) responsable de enviar consultas IGMP periódicas para determinar qué grupos de multidifusión tienen miembros activos en la red. También es responsable de mantener la tabla de miembros de multidifusión. Una configuración correcta del querier IGMP garantiza el reenvío correcto del tráfico de multidifusión. Sin un querier, no se pueden obtener ni actualizar regularmente los informes y tablas de membresía de los grupos IGMP, lo que lleva a un funcionamiento inestable del snooping.
Mensajes IGMP: Los hosts y routers intercambian varios tipos de mensajes IGMP:
- Consulta de Snooping IGMP (IGMP Snooping Query): Enviada por el switch o router (el consultante) para solicitar una respuesta específica a cada host del grupo de multidifusión.
- Unirse al Grupo (Join Group): Mensaje enviado por un host para solicitar permiso al consultante IGMP para unirse a un grupo de multidifusión específico.
- Abandonar Grupo (Leave Group): Mensaje enviado por un host para informar al interrogador IGMP que abandone un grupo de multidifusión específico.
Tabla de Reenvío de Multidifusión: El switch con IGMP Snooping crea y mantiene una tabla de reenvío de multidifusión en la Capa 2. Esta tabla mapea los grupos de multidifusión a las interfaces de salida donde residen los miembros del grupo.
Cuando un paquete multicast llega al switch, este consulta su tabla de reenvío de multidifusión. Si encuentra una entrada para el grupo multicast del paquete, reenvía el paquete solo a las interfaces listadas en esa entrada. De lo contrario, el paquete se descarta o se difunde (dependiendo de la configuración específica).
Versiones de IGMP y su Impacto en el Snooping
Existen tres versiones principales del protocolo IGMP, cada una con características distintas que pueden influir en la configuración y el comportamiento del IGMP Snooping:
IGMPv1: Identifica al enrutador consultado según el protocolo de enrutamiento multicast. No soporta la capacidad de abandonar un grupo explícitamente; los hosts se eliminan de los grupos de forma pasiva cuando dejan de responder a las consultas.
IGMPv2: Introduce la capacidad de abandonar un grupo, permitiendo que los miembros informen activamente su deseo de salir de un grupo multicast. También añade la capacidad de consultas de grupo, permitiendo que el enrutador envíe mensajes a hosts dentro de un grupo multicast específico y el campo "Max Response Time" en los mensajes de consulta.
IGMPv3: Representa una mejora significativa al permitir que los hosts especifiquen no solo el grupo multicast al que desean unirse, sino también las fuentes específicas de las que desean recibir tráfico (multidifusión específica por fuente o SSM - Source-Specific Multicast). Esto proporciona un control mucho mayor sobre los flujos multicast.
Es importante conocer las características de cada versión, ya que cada una puede requerir distintas configuraciones de IGMP Snooping en las redes. La mayoría de los dispositivos modernos soportan IGMPv2 e IGMPv3.
Funciones Avanzadas y Consideraciones de Configuración
El IGMP Snooping puede incluir funcionalidades avanzadas para mejorar aún más su rendimiento y flexibilidad:
Proxy IGMP: El proxy IGMP es una función avanzada que permite a un switch de capa 2 (con capacidades de enrutamiento de capa 3) actuar como proxy para reenviar mensajes IGMP a través de diferentes VLANs o a subredes con hosts y routers multicast. Permite que el switch responda a las consultas IGMP del router de forma inmediata con un informe acorde a su estado, evitando un aumento repentino en el tráfico de informes IGMP y reduciendo la carga de procesamiento para el interrogador IGMP. Sin embargo, puede introducir latencia en la propagación del estado de IGMP a través de la red VLAN.
Filtrado de Interfaz VLAN: Esta función permite a IGMP Snooping filtrar enlaces de multidifusión según el nivel de interfaz VLAN. Consiste en configurar un perfil de multidifusión IP y asociarlo a puertos específicos del switch, designando si esos puertos deben recibir o descartar tráfico multicast. Es un mecanismo seguro para el reenvío selectivo de paquetes de multidifusión.
Valor de Tiempo de Espera de IGMP (IGMP Timeout): Este valor especifica cuánto tiempo esperará el conmutador para recibir una consulta IGMP del enrutador de multidifusión antes de eliminar el grupo de multidifusión de la tabla de caché de multidifusión.
Configuración por VLAN: El snooping IGMP generalmente debe configurarse en cada VLAN, lo que requiere una configuración de VLAN específica para lograr el control y aislamiento del tráfico de multidifusión.
Multidifusión con IGMP para un flujo de tráfico correcto dentro de una red.
IGMP Snooping en Switches QSFPTEK
Los conmutadores de red QSFPTEK, incluyendo la serie S5300, son compatibles con el protocolo IGMP y ofrecen la funcionalidad de IGMP Snooping. La activación de IGMP Snooping en estos dispositivos limita la difusión del tráfico multicast IPv4 dentro de las VLANs. Al supervisar el tráfico IGMP, el dispositivo dirige el tráfico multicast únicamente a las interfaces descendentes conectadas a receptores interesados.
La configuración del IGMP Snooping en los conmutadores QSFPTEK generalmente implica los siguientes pasos a través de su interfaz de administración (web o CLI):
- Habilitación Global: Activar la inspección IGMP globalmente en el dispositivo.
- Configuración de VLAN: Seleccionar la VLAN específica para la que se desea habilitar el snooping IGMP.
- Configuración de Puerto: Asignar puertos físicos a cada VLAN de snooping IGMP.
- Configuración de Dirección de Multidifusión Estática (Opcional): Configurar direcciones multicast estáticas si es necesario.
- Estadísticas IGMP Snooping: Visualizar estadísticas relacionadas con el snooping IGMP y los puertos a los que pertenecen los miembros.
Aplicaciones Prácticas del IGMP Snooping
La relevancia del IGMP Snooping se manifiesta en una variedad de escenarios de red:
IPTV y Servicios de Streaming: Como se mencionó anteriormente, la distribución de canales de IPTV y otros servicios de streaming a través de redes LAN se realiza mediante tráfico multicast. IGMP Snooping es esencial para evitar que este tráfico sature la red, asegurando una experiencia fluida para los usuarios.
Entornos Corporativos y Hoteles: Las redes corporativas y entornos como hoteles a menudo utilizan redes Ethernet LAN para distribuir canales de televisión, contenido multimedia o comunicaciones internas. IGMP Snooping optimiza la entrega de este contenido.
Producción Audiovisual y Video Walls: En entornos de producción o post-producción audiovisual, sistemas de Video Walls o displays, así como en conciertos y espectáculos, las redes IP se utilizan para transmitir señales de audio y vídeo mediante tráfico multicast. Los switches con IGMP Snooping juegan un papel clave en la conexión eficiente de unidades de transmisión y recepción.
Videoconferencias: Las soluciones de videoconferencia que emplean multidifusión para la distribución de vídeo y audio se benefician de la eficiencia y la reducción de ancho de banda que proporciona el IGMP Snooping.
Conclusión Parcial
En resumen, el IGMP Snooping es una tecnología fundamental para las redes modernas que manejan tráfico de multidifusión. Al permitir que los conmutadores de capa 2 comprendan y gestionen de manera inteligente la membresía a grupos multicast, el IGMP Snooping equilibra la eficacia, la seguridad y la escalabilidad de la red. Su implementación es crucial para optimizar el uso del ancho de banda, prevenir inundaciones de tráfico y fortalecer la seguridad, siendo una característica indispensable para entornos que requieren una distribución de datos eficiente y robusta. La capacidad de filtrar y dirigir selectivamente el tráfico multicast, en lugar de difundirlo indiscriminadamente, lo convierte en un componente esencial para el rendimiento y la fiabilidad de las redes.
