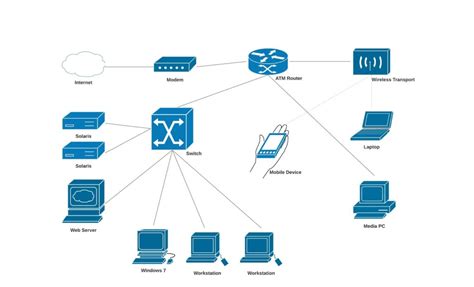

El cableado UTP, o cable de par trenzado no apantallado, se ha consolidado como una solución omnipresente y fundamental en el ámbito de las telecomunicaciones y las redes de datos. Su diseño intrínseco, basado en la torsión de pares de conductores, le confiere una notable capacidad para mitigar interferencias electromagnéticas y diafonía, permitiendo así transmisiones de datos más fiables y eficientes. Este artículo explora en profundidad las características del cableado UTP, su evolución histórica, sus distintas categorías y los parámetros clave que determinan su rendimiento, ofreciendo una perspectiva completa para usuarios desde un nivel básico hasta un nivel profesional.
Orígenes Históricos y la Necesidad del Trenzado

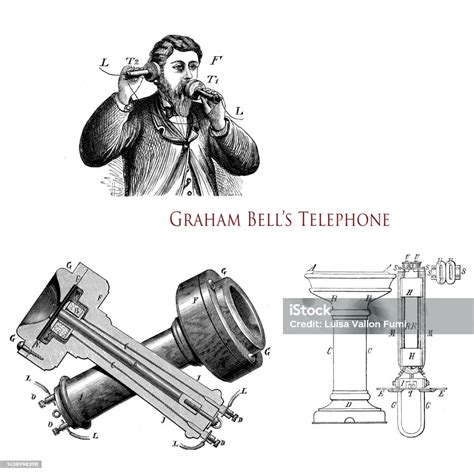

La historia del cable de par trenzado está intrínsecamente ligada al desarrollo de las telecomunicaciones. Inicialmente, los sistemas telefónicos utilizaban líneas telegráficas o alambres de un solo conductor con circuitos de tierra. Sin embargo, la creciente urbanización y la proliferación de tecnologías como los tranvías eléctricos en la década de 1880 introdujeron un problema significativo: el ruido electromagnético. La proximidad de estos sistemas a los cables telefónicos generaba interferencias que degradaban la calidad de las comunicaciones.
La solución emergió de la observación de que dos cables paralelos, al actuar como una antena simple, captaban interferencias externas de manera similar. Al entrelazar estos dos cables en pares y alternar su posición a lo largo de la ruta, cada cable recibía interferencias electromagnéticas de las líneas eléctricas, pero de forma alternada. Esto permitía que las interferencias se cancelaran mutuamente en gran medida, mejorando drásticamente la fiabilidad de la señal. La invención del cable de par trenzado se atribuye a Alexander Graham Bell, quien solicitó una patente en 1881. Para 1900, la red telefónica estadounidense ya utilizaba predominantemente cable de par trenzado o hilo abierto con transposiciones para la protección contra interferencias.
El trenzado de los hilos de cobre se realiza en forma helicoidal, con cada par de conductores enrollados uno alrededor del otro. La cantidad de giros por pulgada (o por kilómetro) varía según el tipo de cable y su categoría, siendo un factor crucial para la efectividad de la cancelación de ruido. Esta disposición no solo reduce la interferencia de fuentes externas, sino también la diafonía (crosstalk) entre pares adyacentes dentro del mismo cable.
Tipos de Cableado de Par Trenzado: UTP, STP y FTP
Si bien el concepto de par trenzado es la base, existen variaciones que atienden a diferentes necesidades de rendimiento y entornos. Las clasificaciones más comunes son:

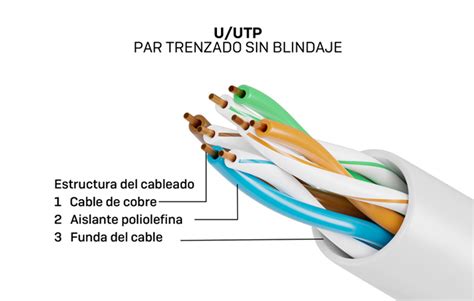

Unshielded Twisted Pair (UTP) - Cable de Par Trenzado No Apantallado: Este es el tipo más común y económico. Consiste en pares trenzados sin ningún tipo de blindaje o cubierta metálica protectora adicional. Su simplicidad y bajo costo lo hacen ideal para muchas aplicaciones de redes locales. Sin embargo, su susceptibilidad a la interferencia externa es mayor en comparación con los cables apantallados, lo que puede limitar su uso en entornos con altos niveles de ruido electromagnético o para transmisiones de datos a muy altas velocidades y largas distancias sin regeneración de señal.
Shielded Twisted Pair (STP) - Cable de Par Trenzado Apantallado: El cable STP incorpora una capa de blindaje adicional, generalmente una cubierta protectora de aluminio o una malla trenzada de cobre, que rodea cada par trenzado individualmente o el conjunto de pares. Este blindaje proporciona una protección significativamente mayor contra interferencias electromagnéticas externas e internas, lo que resulta en transmisiones de señal más limpias y estables. El blindaje está diseñado para minimizar el acoplamiento inductivo y capacitivo, siendo efectivo tanto para atenuar el ruido de alta frecuencia como para reducir la diafonía. Aunque más costoso y menos flexible que el UTP, el STP es preferible en entornos con alta interferencia eléctrica o cuando se requieren velocidades de transmisión más altas a través de distancias más largas, como en conexiones entre equipos críticos o en aplicaciones de Ethernet de alta velocidad.
Foiled Twisted Pair (FTP) - Cable de Par Trenzado con Pantalla Global: En este tipo, los pares trenzados están rodeados por una cubierta protectora de aluminio o una lámina metálica global que envuelve a todos los pares. A menudo se utiliza en redes de área local (LAN) y puede ser una alternativa al STP. La pantalla global ayuda a bloquear la interferencia externa, pero la efectividad puede variar dependiendo del material y la construcción específica.
Screened Foiled Twisted Pair (SFTP) - Cable de Par Trenzado Totalmente Apantallado: Este tipo representa un nivel superior de protección, combinando múltiples capas de blindaje, como láminas de aluminio para cada par y una malla trenzada global. El SFTP ofrece la máxima protección contra interferencias electromagnéticas, siendo adecuado para entornos extremadamente ruidosos o para aplicaciones que exigen la máxima integridad de la señal.
La especificación EIA/TIA 568 de la Alianza de Industrias Electrónicas (EIA) y la Asociación de la Industria de Telecomunicaciones (TIA) define los estándares para el cableado de edificios comerciales, incluyendo los tipos de cable UTP que se deben utilizar en diferentes situaciones.
Categorías de Cableado UTP y su Rendimiento
La evolución del cableado UTP ha dado lugar a diversas categorías, cada una con especificaciones de rendimiento mejoradas en términos de ancho de banda, frecuencia de operación y velocidad de transmisión de datos. La normativa EIA/TIA-568 especifica estas categorías:
- Categoría 1 (Cat1): No descrita en las recomendaciones modernas del EIA/TIA. Era utilizada para cableado telefónico básico.
- Categoría 2 (Cat2): No descrita en las recomendaciones modernas del EIA/TIA. Soporta hasta 4 Mbps.
- Categoría 3 (Cat3): Descrita en la norma EIA/TIA-568 original. No es adecuada para transmisión de datos mayor a 16 Mbps. Utilizada principalmente para redes Token Ring y Ethernet de 10 Mbps.
- Categoría 4 (Cat4): No es adecuada para transmisión de datos mayor a 16 Mbps.
- Categoría 5 (Cat5): Soporta transmisiones de hasta 100 Mbps. Fue muy popular para redes Ethernet 100BASE-TX.
- Categoría 5e (Cat5e): Una mejora de la Cat5, probada a frecuencias de hasta 100 MHz y capaz de soportar velocidades de hasta 1000 Mbps (Gigabit Ethernet). Es la opción más común para redes domésticas y de oficina.
- Categoría 6 (Cat6): Diseñada para operar a frecuencias de hasta 250 MHz y soportar velocidades de hasta 1000 Mbps. Ofrece una diafonía reducida en comparación con Cat5e.
- Categoría 6A (Cat6A): Una versión mejorada de Cat6, probada a 500 MHz y capaz de soportar transmisiones de 10 Gigabit Ethernet (10 Gbps) hasta 100 metros. Reduce significativamente la interferencia externa y la diafonía.
- Categoría 7 (Cat7): Diseñada para operar a frecuencias de hasta 600 MHz y soportar 10 Gbps. Generalmente incluye blindaje individual para cada par (S/FTP - Screened Foiled Twisted Pair).
- Categoría 8 (Cat8): La categoría más reciente, diseñada para operar a frecuencias de hasta 2000 MHz (2 GHz) y soportar velocidades de hasta 25 Gbps o 40 Gbps en distancias cortas (hasta 30 metros), típicamente para interconexiones en centros de datos. Requiere blindaje individual para cada par.
La elección de la categoría adecuada depende de los requisitos de velocidad, distancia y el entorno de instalación. Para la mayoría de las redes domésticas y de oficina, Cat5e o Cat6 son suficientes. Para aplicaciones más exigentes o futuras, Cat6A, Cat7 o Cat8 ofrecen un mayor rendimiento.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Parámetros Clave de Rendimiento y Certificación
El rendimiento de un cable de par trenzado se evalúa mediante varios parámetros técnicos, especialmente durante el proceso de certificación de una instalación. Estos parámetros aseguran que el cableado cumple con los estándares requeridos para una comunicación fiable.
Longitud: La longitud del cableado es un factor limitante. La longitud máxima recomendada para la mayoría de las categorías de UTP es de 100 metros para el enlace horizontal. La medida de propagación y el retraso de la señal se ven afectados por la longitud.
Pérdida por Diafonía (Crosstalk): La diafonía es la interferencia electromagnética que un par de hilos induce en otro par adyacente. Se mide de varias formas:
- NEXT (Near-End Crosstalk): Mide la interferencia que un par hace sobre otro en el mismo extremo del cable. Es un indicador crítico del rendimiento del cable en el punto de transmisión o recepción.
- PSNEXT (Power Sum NEXT): Mide la diafonía total acumulada de todos los pares sobre un par específico. Es una medida más rigurosa que NEXT, ya que considera la interferencia combinada de todos los pares activos.
- FEXT (Far-End Crosstalk): Mide la interferencia que un par de hilos en el extremo lejano causa sobre el par de hilos afectado en ese mismo extremo.
- ELFEXT (Equal-Level Far-End Crosstalk): Similar a FEXT, pero normalizado por la atenuación de la señal, proporcionando una medida más precisa de la diafonía relativa.
Pérdida de Retorno (Return Loss): Mide la cantidad de energía de la señal que se refleja de vuelta hacia la fuente debido a discontinuidades en la impedancia del cable (conectores, empalmes, etc.). Una alta pérdida de retorno indica una mala calidad de la conexión y una posible degradación de la señal.
Certificación de Retardo Sesgado (Delay Skew): Este parámetro mide la diferencia en el tiempo que tarda la señal en propagarse a través de los cuatro pares del cable. Idealmente, todos los pares deberían tener el mismo retardo. Un retardo sesgado excesivo puede causar problemas en transmisiones de alta velocidad, especialmente en protocolos que dependen de la sincronización precisa de los datos. Las instalaciones que cumplen con los rangos especificados por ANSI/TIA/EIA-568-B.2 son consideradas "instalaciones certificadas".
Atenuación: La atenuación se refiere a la pérdida de intensidad de la señal a medida que viaja a lo largo del cable. Es una función fuertemente dependiente de la frecuencia; las frecuencias más altas sufren mayor atenuación. El trenzado y el blindaje ayudan a mitigar la atenuación causada por interferencias externas.
Consideraciones Adicionales y Aplicaciones
El trenzado del cable es fundamental para la compensación del ruido electromagnético de baja frecuencia, mientras que el apantallamiento (en cables STP y FTP) es más efectivo para la reducción del ruido de alta frecuencia. La elección entre cable apantallado y no apantallado debe basarse en las necesidades específicas del sistema. Si no hay presencia significativa de ruido electromagnético de alta frecuencia, un cable UTP sin apantallar puede ser una opción más económica y práctica.
Existen otras variantes del cable de par trenzado, como el par trenzado cargado, al que se le añade inductancia intencionadamente para modificar sus características de transmisión, y el par trenzado unido, donde los pares se unen individualmente para mejorar la robustez.
La compatibilidad electromagnética (EMC) es un factor crucial en el diseño de sistemas de cableado. Los cables de par trenzado, al permitir que las corrientes circulen en sentidos opuestos en los conductores de un par (modo diferencial), generan campos magnéticos de magnitud similar y sentido contrario. Esto resulta en una cancelación efectiva de las emisiones electromagnéticas radiadas, haciendo que los cables de par trenzado sean intrínsecamente buenos en la reducción de interferencias.
En el ámbito de las señales analógicas, se requieren amplificadores cada 5 o 6 kilómetros para compensar la atenuación, mientras que para señales digitales, la distancia se reduce a 2 o 3 kilómetros debido a la naturaleza de la degradación de la señal. En transmisiones analógicas punto a punto, el ancho de banda puede alcanzar hasta 250 kHz. Sin embargo, para la transmisión de señales digitales a muy larga distancia, la velocidad de datos puede ser limitada en comparación con otras tecnologías de transmisión.
En resumen, el cableado UTP y sus variantes apantalladas son pilares de la infraestructura de red moderna. Su diseño, evolución a través de diversas categorías y la rigurosa certificación de sus parámetros de rendimiento aseguran la transmisión fiable y eficiente de datos en una amplia gama de aplicaciones, desde redes domésticas hasta centros de datos de alta capacidad. La comprensión de sus características es esencial para el diseño, la instalación y el mantenimiento de sistemas de telecomunicaciones robustos y de alto rendimiento.
