El cableado de red es la infraestructura fundamental sobre la que se sustentan todas las comunicaciones digitales. Dentro de las diversas categorías de cables de par trenzado no blindado (UTP), el Cat 6 ha emergido como un estándar de facto para el cableado horizontal en redes locales (LAN), ofreciendo un equilibrio óptimo entre rendimiento, coste y fiabilidad. En el contexto específico de Arica, donde el desarrollo tecnológico y la conectividad son cruciales para el crecimiento económico y social, comprender las especificaciones y aplicaciones de un cable UTP Cat 6 se vuelve esencial. Este artículo profundiza en las características técnicas de este cable, su aplicación en el tendido horizontal de redes y los materiales que componen su estructura, proporcionando una visión detallada para profesionales y entusiastas de la tecnología.
Especificaciones Técnicas Detalladas del Cable UTP Cat 6
La designación "Cat 6" se refiere a un estándar de cableado que mejora significativamente el rendimiento de su predecesor, el Cat 5e. Estas mejoras se traducen en una mayor velocidad de transmisión de datos y una menor diafonía (interferencia entre pares de cables adyacentes). Para un cable UTP Cat 6, las especificaciones son rigurosas y buscan garantizar la integridad de la señal a través de su recorrido.
Una de las características primordiales es su AWG (American Wire Gauge), que en este caso es 24. El AWG es una medida del diámetro del conductor; un número más bajo indica un conductor más grueso. Un AWG 24 es un estándar común para cables de red, ofreciendo un buen compromiso entre flexibilidad y resistencia mecánica. El conductor en sí está fabricado de Cobre Sólido, lo que garantiza una conductividad eléctrica superior y una menor atenuación de la señal en comparación con los conductores de cobre trenzado, especialmente en tramos más largos. El diámetro del conductor de cobre sólido es de 0.50 mm, con una tolerancia de ±0.005 mm, asegurando la uniformidad y la calidad de la transmisión.

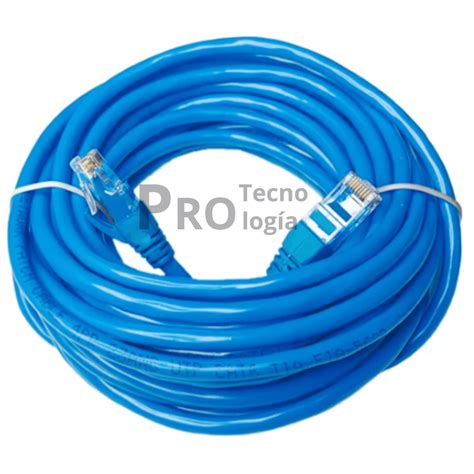

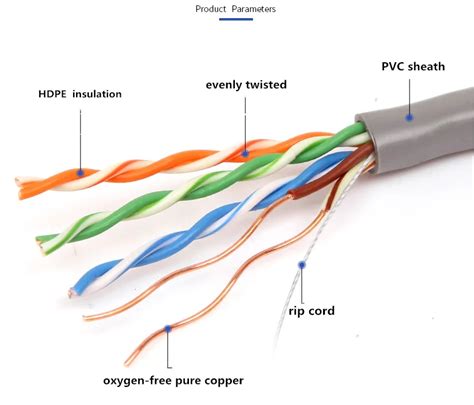

El aislamiento de cada par de conductores es crucial para prevenir la diafonía y mantener la integridad de la señal. En este cable UTP Cat 6, se utiliza HDPE (Polietileno de Alta Densidad) para el aislamiento. El HDPE es un material termoplástico conocido por su excelente resistencia eléctrica, rigidez y durabilidad. El espesor promedio del aislamiento es de 0.205 mm, con un espesor mínimo en el punto de 0.1886 mm. Este espesor controlado ayuda a mantener una separación constante entre los conductores de cada par y entre los pares, minimizando la interferencia. El diámetro del aislamiento individual de cada conductor es de 0.91 mm, con una tolerancia de ±0.01 mm.
Los pares trenzados, que son la base de la tecnología de par trenzado, están formados por dos conductores aislados que se enrollan uno alrededor del otro. El trenzado es fundamental para cancelar las interferencias electromagnéticas externas e internas. El diámetro del par trenzado resultante es de 1.82 mm, con una tolerancia de ±0.02 mm. La forma en que se trenzan los pares, incluyendo la variación en el paso del trenzado para cada par, es un factor crítico en el rendimiento del cable Cat 6, permitiéndole alcanzar frecuencias de hasta 250 MHz.
Los colores de aislamiento de los conductores son estandarizados para facilitar la identificación y la correcta terminación de los cables. En este caso, los colores de aislamiento son: Azul, Blanco/Azul; Naranja, Blanco/Naranja; Verde, Blanco/Verde; y Marrón, Blanco/Marrón. Estos pares de colores (un conductor sólido y uno con blanco) son universales en el cableado de red y siguen la norma TIA/EIA-568.
La chaqueta exterior del cable, también conocida como cubierta o vaina, protege los pares internos de daños físicos, ambientales y de interferencias electromagnéticas adicionales. Para este cable UTP Cat 6, se utiliza LLDPE (Polietileno de Baja Densidad Lineal). El LLDPE ofrece una buena flexibilidad, resistencia a la abrasión y al desgarro, además de una excelente resistencia química. El espesor promedio de la chaqueta es de 0.60 mm. Este espesor proporciona una protección robusta para el cableado en entornos de instalación típicos.
Aplicación: Cableado Horizontal en Redes de Área Local (LAN)
La principal aplicación de un cable UTP Cat 6 es el Cableado Horizontal en LAN. El cableado horizontal se refiere a la porción del sistema de cableado de comunicaciones que va desde el área de trabajo (punto de acceso del usuario) hasta el armario de telecomunicaciones o el panel de parcheo principal. En Arica, como en cualquier ciudad moderna
