El cableado estructurado es la columna vertebral de las redes de comunicación contemporáneas, y dentro de este ecosistema, los cables UTP (Unshielded Twisted Pair, o Par Trenzado sin Apantallar) han desempeñado un papel crucial en la evolución de la transmisión de datos. Estos cables, que surgieron en la década de 1980 como una alternativa más flexible y económica a los cables coaxiales, han recorrido un largo camino desde sus inicios. El concepto fundamental de los pares de hilos trenzados fue concebido en 1881 por Alexander Graham Bell, quien descubrió que esta torsión intrínseca de los cables telefónicos ayudaba a mitigar la interferencia electromagnética. A pesar de los avances tecnológicos, el cable Cat 5e, desarrollado hace más de dos décadas, sigue siendo el estándar predominante en redes domésticas y pequeñas oficinas.
El Principio Fundamental: Pares Trenzados contra Interferencias

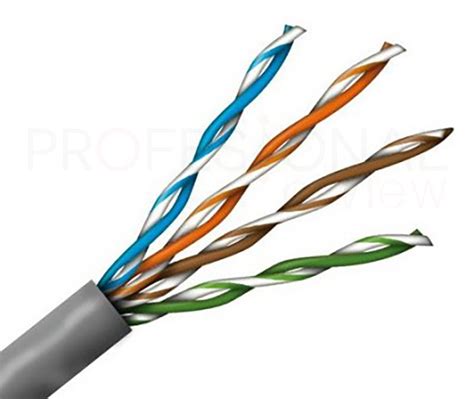

Los cables UTP operan bajo un principio simple pero efectivo: utilizan pares de hilos de cobre entrelazados para reducir la diafonía (crosstalk) y la interferencia electromagnética (EMI). La cantidad de torsiones por metro varía significativamente entre las diferentes categorías de cables UTP, siendo este un factor clave en su rendimiento. La diafonía ocurre cuando la señal de un par de cables interfiere con la de otro par cercano, mientras que la EMI es causada por fuentes externas de electromagnetismo. Al trenzar los hilos, las ondas electromagnéticas que irradian de cada hilo tienden a cancelarse mutuamente, disminuyendo así la interferencia. Esta técnica, aunque básica, ha sido la piedra angular de la transmisión de datos en cobre durante décadas.
La Evolución de las Categorías: Un Salto en Rendimiento
La historia de los cables Ethernet de cobre es un testimonio de la constante demanda de mayor velocidad y capacidad. Desde el Cat 3 en 1991 hasta las categorías más avanzadas, cada iteración ha ampliado los límites de lo posible. Los millennials que ingresaron a la fuerza laboral entre 2003 y 2016 crecieron inmersos en la era digital, acostumbrados al acceso a Internet de alta velocidad, los teléfonos inteligentes y la omnipresencia en línea. Si bien han sido testigos de avances tecnológicos significativos, es posible que no sean plenamente conscientes de cuán lejos ha llegado el cableado de cobre Ethernet para hacer todo esto posible.
Las primeras versiones, como el 10BASE5, presentaban un cable extremadamente rígido de casi media pulgada de diámetro. Posteriormente, apareció el 10BASE2, que utilizaba un cable aproximadamente la mitad de grueso y mucho más flexible. En 1989, Anixter, un distribuidor de productos de cableado, introdujo su programa "Levels", la primera especificación de rendimiento escrita para sistemas de cableado de datos. Este programa soportaba 10 Mb/s (utilizando dos de los cuatro pares en un cable de Categoría 3) y allanó el camino para la evolución de los cables de par trenzado por categorías durante los siguientes 30 años.
Aunque ya no se recomienda según los estándares industriales, el cable de Categoría 3 todavía tiene una base instalada en algunos edificios comerciales para servicios de voz. Alrededor de 2001, surgió la Categoría 5e con un mejor rendimiento de diafonía para soportar velocidades de gigabit. Le siguió la Categoría 6, que ofrecía un poco más de margen, permitiendo soportar 10 Gb/s, pero solo hasta 35 metros. La Categoría 6A, capaz de soportar 10 Gb/s hasta 100 metros, fue ratificada en 2009 y sigue siendo el medio recomendado para todos los despliegues LAN horizontales nuevos.
Si bien nunca fue reconocida oficialmente por la TIA, la Categoría 7A ha permanecido como un medio de cableado popular para soportar 10 Gb/s en algunas partes de Europa. Luego está la Categoría 8, que generó mucho revuelo como solución para soportar 25 y 40 Gb/s en enlaces de centro de datos de 30 metros, de switch a servidor, pero no ha despegado completamente; el consumo de energía ha seguido siendo un problema para los equipos activos 25/40GBASE-T. Los avances en la tecnología de transceptores ahora permiten a los centros de datos soportar fácilmente enlaces de switch a servidor de 25 y 50 Gb/s utilizando cables de conexión directa SFP28 o SFP56 en configuraciones de rack superior (ToR) de corto alcance o ensamblajes ópticos activos y cableado estructurado de fibra en enlaces más largos.
Esto no significa necesariamente que la Categoría 8 esté obsoleta. Si bien el precio de la óptica ha disminuido significativamente en las últimas dos décadas, reduciendo el costo general de los sistemas de fibra, los sistemas de cableado basados en cobre siguen siendo menos costosos al considerar el equipo activo. Las herramientas de instalación basadas en cobre son más asequibles y las técnicas de instalación son más sencillas. Por lo tanto, el cableado basado en cobre sigue siendo la opción de facto para la mayoría de los despliegues LAN horizontales.
La Importancia del Ancho de Banda y la Velocidad
El ancho de banda es un factor determinante que define la cantidad de datos que un cable puede manejar simultáneamente. A medida que las aplicaciones y los servicios en red se vuelven más exigentes, la necesidad de un mayor ancho de banda se ha vuelto primordial. La evolución de las categorías de cables UTP ha estado directamente ligada a la mejora del ancho de banda y la reducción de la latencia, permitiendo la transmisión de mayores volúmenes de datos en menos tiempo.
PoE: Un Avance que Simplifica la Infraestructura
La tecnología PoE (Power over Ethernet) permite enviar tanto datos como alimentación eléctrica a través de un único cable UTP. Ratificada en 2003, la IEEE 802.3af Tipo 1 PoE entregaba un máximo de 15.4 W a través de dos pares de cableado de cobre de categoría. Le siguió la 802.3at (Tipo 2) en 2009 para entregar hasta 30 W. Ahora, parece que casi todos los dispositivos conectados se alimentan con PoE. A medida que la tecnología emergente de IoT conecta aún más dispositivos a la red, avances adicionales mantendrán la posición del cableado de cobre. La buena noticia es que, a medida que el cable de cobre ha avanzado a lo largo de los años, las pruebas se han mantenido al día.
👷🏼♂️¿Qué es tecnología POE en cámaras de seguridad CCTV?
Consideraciones para Instalaciones Especializadas: Mástiles Telescópicos
En instalaciones donde el cableado puede estar expuesto a condiciones exigentes y debe funcionar a alturas considerables, como en el caso de un mástil telescópico, la elección del cable UTP se vuelve aún más crítica. La inversión en un mástil telescópico de alta calidad para proyectos de telecomunicaciones, seguridad o eventos requiere un paso igualmente crucial: asegurar la conexión perfecta de los equipos que se elevan.
Para una instalación en un mástil telescópico, la tecnología PoE es una ventaja inmensa. En lugar de pasar un cable de datos y otro de corriente hasta la punta del mástil, solo se necesita uno, simplificando enormemente la instalación y reduciendo los puntos de fallo.
Uso Recomendado en Mástiles
- Categoría 3: Sigue siendo una opción excelente y rentable para aplicaciones que no requieren un ancho de banda extremo. Es perfecta para cámaras de seguridad HD, conexiones de datos estándar o sistemas de audio.
- Categoría 6/6A: Es la elección ideal si se van a instalar equipos de alta demanda, como cámaras de videovigilancia 4K, puntos de acceso Wi-Fi de alto rendimiento o enlaces de datos críticos.
Susceptibilidad a Interferencias
Es importante recordar que los cables UTP, al carecer de un blindaje general, son sensibles a interferencias de motores o equipos de radio potentes. En entornos con alta EMI/RFI, se debe considerar el uso de cables UTP de categorías superiores con mejor rendimiento de blindaje (STP - Shielded Twisted Pair) o la implementación de medidas de protección adicionales.
El Código de Colores: Una Guía Esencial para la Conexión
¿Alguna vez te has preguntado por qué los cables UTP tienen un código de colores? La función de esos colores en la conexión de redes es facilitar la identificación y la correcta conexión de los conductores. Los estándares T568A y T568B, definidos por la Electronic Industries Alliance (EIA) y la Telecommunications Industry Association (TIA), dictan el orden de los colores para las conexiones RJ45, utilizadas en redes Ethernet. El principal objetivo del código de colores es asegurar que los cables se conecten de manera consistente y correcta, lo cual es crucial para evitar problemas de conexión y garantizar que la transmisión de datos sea eficiente y libre de errores.
Cada par de conductores en un cable UTP está codificado con colores específicos. La principal diferencia entre T568A y T568B es el orden de los pares de colores. Sin embargo, ambos estándares funcionan de manera similar y pueden usarse en instalaciones de red. La elección entre T568A y T568B depende de la normativa o las preferencias del instalador.
UTP vs. STP: Blindaje para Entornos Exigentes
Los cables de par trenzado se dividen comúnmente en dos tipos: apantallados (STP) y no apantallados (UTP). El UTP, como se ha descrito, carece de blindaje metálico alrededor de los hilos de cobre. En contraste, el cable STP tiene los hilos encerrados en un blindaje que funciona como mecanismo de puesta a tierra, ofreciendo una mayor protección frente a las interferencias electromagnéticas y de radiofrecuencia. Esto permite al STP transportar datos a mayor velocidad y es por ello que se utiliza a menudo en aplicaciones de gama alta que requieren un gran ancho de banda y en exteriores.
Más Allá del UTP: Un Vistazo a Otras Tecnologías de Cableado
Si bien el UTP es omnipresente, es importante contextualizarlo dentro del panorama general del cableado de red.

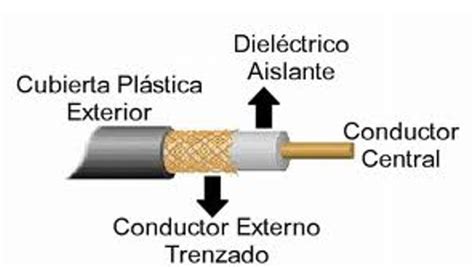

- Cable Coaxial: Este cable, con un conductor interno rodeado por una capa aislante tubular y una pantalla conductora tubular, se utiliza principalmente como línea de transmisión de señales de radiofrecuencia (RF). Sus aplicaciones incluyen conexiones de redes informáticas, audio digital y distribución de señales de televisión por cable. Su ventaja radica en que el campo electromagnético que transporta la señal existe solo en el espacio entre los conductores, permitiendo su instalación cerca de objetos metálicos sin pérdidas de potencia significativas.
- Fibra Óptica: Constituye un medio de transmisión superior en términos de capacidad y distancia. Utiliza haces de luz en lugar de señales eléctricas, permitiendo velocidades de transmisión desde 10 Mbps hasta 100 Gbps o superiores a lo largo de kilómetros. La fibra óptica se compone típicamente de fibras monomodo y multimodo, diferenciadas por el diámetro de su núcleo, cada una adecuada para diferentes alcances de transmisión.
La Elección Correcta: Asegurando la Fiabilidad de la Red
La elección del cable UTP adecuado es un paso fundamental para asegurar el éxito y la fiabilidad de cualquier proyecto de red. Es esencial evaluar las necesidades de la red, la velocidad requerida y las condiciones del entorno. Aunque el cable UTP es ampliamente utilizado en redes locales debido a su eficiencia y facilidad de instalación, y su costo es relativamente bajo en comparación con otros tipos de cables, no es una solución universal. Conocer las características de cada categoría y tipo de cableado permite tomar decisiones informadas para construir redes robustas y eficientes. La constante evolución tecnológica asegura que el cableado de cobre continuará desempeñando un papel vital en la infraestructura de comunicaciones, adaptándose a las crecientes demandas de conectividad.
