El mundo de las comunicaciones modernas se sustenta en la transmisión eficiente de señales eléctricas a través de diversos medios. En el ámbito de las altas frecuencias, particularmente en el rango que abarca desde los 20 kHz hasta los 300 GHz, el cable coaxial se erige como un componente fundamental. Su diseño intrincado y sus propiedades de transmisión lo convierten en la opción predilecta para una multitud de aplicaciones, desde la televisión por cable y las redes de Internet hasta sistemas de radiocomunicación avanzados.
Diseño y Estructura del Cable Coaxial: Una Ingeniería de Precisión

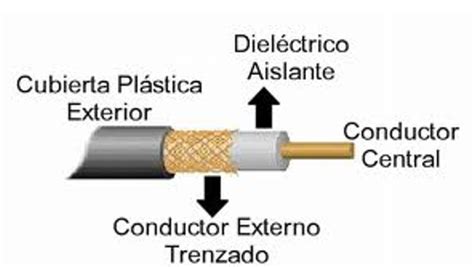

La funcionalidad y el rendimiento del cable coaxial radican en su estructura única, caracterizada por capas concéntricas de conductores eléctricos y material aislante. Este diseño no es accidental; está meticulosamente concebido para confinar la señal dentro del cable, minimizando las pérdidas y protegiéndola de interferencias externas.
El conductor central es el corazón del cable, responsable de transportar las señales eléctricas. Tradicionalmente, este conductor se fabrica de cobre sólido o trenzado, ofreciendo un equilibrio entre conductividad y resistencia. La elección entre cobre sólido o trenzado puede depender de la flexibilidad requerida para la instalación.
Rodeando al conductor central se encuentra la capa dieléctrica. Este material aislante, con propiedades eléctricas bien definidas, desempeña un papel crucial al confinar la señal y evitar su fuga hacia el exterior. Los materiales comunes para el dieléctrico incluyen polietileno (PE) sólido o espumado, y en construcciones más avanzadas, dieléctricos con un alto contenido de aire para minimizar las pérdidas. Las características de este dieléctrico, como su constante dieléctrica y su densidad, influyen directamente en la atenuación del cable.
La siguiente capa es la pantalla metálica, que actúa como blindaje. Compuesta típicamente por una malla de alambre trenzado de cobre, o una combinación de lámina de aluminio y trenzado, esta capa es vital para filtrar la transmisión no deseada y proteger la señal de interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI). Un blindaje robusto es esencial para mantener la integridad de la señal, especialmente en entornos con alta densidad de dispositivos electrónicos. Los cables con doble blindaje, que incorporan tanto una lámina como una trenza densa, ofrecen una protección aún mayor.
Finalmente, una cubierta exterior aislante protege toda la estructura de los factores ambientales, como la humedad, la abrasión y la exposición a los rayos UV. El material de esta cubierta, a menudo PVC o PE, se selecciona en función de la aplicación y el entorno de instalación. Los cables diseñados para uso exterior pueden requerir materiales específicos para resistir la intemperie.
La Ciencia Detrás de la Transmisión de Alta Frecuencia
El diseño del cable coaxial permite la transmisión de señales eléctricas analógicas y digitales a través de un amplio espectro de radiofrecuencias. La clave de su eficacia reside en su capacidad para mantener una impedancia característica constante a lo largo de su longitud. La impedancia, medida en ohmios, representa la resistencia que el cable presenta a la corriente alterna. Las impedancias más comunes en los cables coaxiales son de 50 y 75 ohmios. La elección de la impedancia correcta es fundamental para asegurar la compatibilidad con los equipos conectados y minimizar las pérdidas por desadaptación.

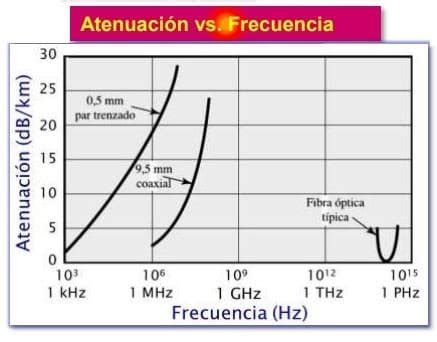

La atenuación es una consideración inherente a la transmisión de señales a través de cualquier cable. Se refiere a la pérdida de potencia de la señal a medida que viaja a lo largo del cable, expresada generalmente en decibelios (dB) por cada 100 metros a una frecuencia determinada. Los cables coaxiales más gruesos y con dieléctricos de baja pérdida exhiben una menor atenuación, lo que los hace más adecuados para transmisiones de largo alcance y frecuencias más altas.
Diversidad de Cables Coaxiales: Adaptados a Cada Necesidad
La versatilidad del cable coaxial se manifiesta en la amplia gama de tipos diseñados para usos específicos. Cada variante presenta un equilibrio particular entre diámetro, flexibilidad, atenuación y resistencia, adaptándose a las demandas de diferentes aplicaciones.

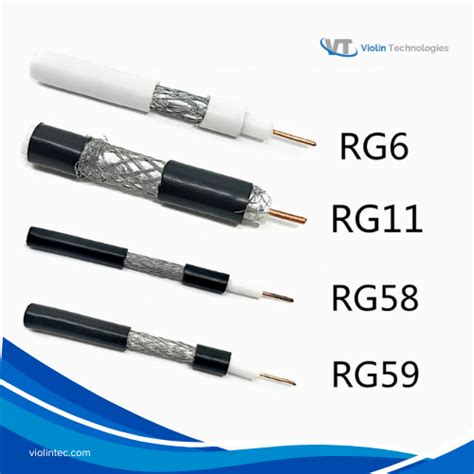

Cables RG (Radio Guide): Esta es una designación militar estándar para una amplia variedad de cables coaxiales. Ejemplos comunes incluyen:
- RG-6: Ampliamente utilizado para televisión por cable e Internet, se caracteriza por un conductor central de acero revestido de cobre o cobre sólido y un blindaje efectivo para minimizar la pérdida de señal en distancias moderadas a largas.
- RG-59: Históricamente utilizado para señales de video de baja frecuencia, es menos adecuado para las demandas de alta frecuencia y alta velocidad de Internet modernas debido a una mayor atenuación.
- RG-11: Ofrece una atenuación aún menor que el RG-6 en distancias largas, pero es menos flexible y más difícil de instalar.
- RG-58: Un cable más delgado y flexible, comúnmente utilizado en aplicaciones de radioafición y comunicaciones de corto alcance, pero con mayor atenuación.
- RG-213: Un cable más robusto que el RG-58, con menor atenuación, adecuado para aplicaciones de mayor potencia y distancia en radioafición.
Cables LMR (Low Loss Microwave): Diseñados específicamente para aplicaciones de microondas y radiofrecuencia, estos cables ofrecen una atenuación significativamente menor en comparación con los cables RG de diámetros similares. Ejemplos incluyen LMR240, LMR400 y LMR600, que varían en diámetro y capacidad de manejo de potencia.
Cables de Línea Dura: Caracterizados por un conductor exterior rígido de aluminio o cobre y un diámetro mayor (≥ ½ pulgada), estos cables ofrecen una excelente integridad de señal y son ideales para instalaciones fijas de larga distancia y alta potencia.
Cables Flexibles: Diseñados para doblarse y moverse sin comprometer la integridad de la señal, estos cables son esenciales para instalaciones en espacios reducidos o donde se requiere movimiento. Su conductor interno está rodeado por un dieléctrico flexible.
Cables Conformables: Una alternativa a los cables semirrígidos, ofrecen un rendimiento similar con mayor flexibilidad. Utilizan una cubierta metálica flexible que se puede moldear durante la instalación.
Cables Semirrígidos: Cuentan con un conductor exterior metálico sólido que proporciona un blindaje y un rendimiento eléctrico excepcionales, pero son menos flexibles que los cables conformables.
Cables Radiantes (o con Fugas): Diseñados intencionalmente con ranuras en el conductor exterior para permitir una fuga controlada de señal, se utilizan en aplicaciones como túneles o edificios para proporcionar cobertura inalámbrica distribuida.
Cables Bifilares: Constan de dos conductores interiores rodeados por un único blindaje exterior.
Cables Triaxiales: Poseen una capa adicional de aislamiento y apantallamiento, lo que proporciona una mayor protección contra las interferencias y es útil en aplicaciones de video profesional.
Conectores Coaxiales: La Interfaz Esencial
La transmisión de señales a través de cables coaxiales depende en gran medida de la calidad y compatibilidad de los conectores utilizados. Existen numerosos tipos de conectores coaxiales, cada uno diseñado para aplicaciones y rangos de frecuencia específicos. La correcta selección y conexión de estos componentes es vital para mantener la integridad de la señal y evitar pérdidas.
🙏 ¿Qué es el Cable Coaxial y Cuáles son los usos que se le dan? - Conoce sus Características 🙏
Algunos de los conectores más comunes incluyen:
- Tipo F: Ampliamente utilizado en televisión por cable e Internet, es un conector roscado de 75 ohmios.
- BNC (Bayonet Neill-Concelman): Un conector de bayoneta de conexión rápida, comúnmente encontrado en equipos de laboratorio, video vigilancia y aplicaciones de radiofrecuencia.
- TNC (Threaded Neill-Concelman): Una versión roscada y más robusta del BNC, que ofrece una mejor resistencia a las vibraciones y al intemperie.
- SMA (Subminiature Version A): Un conector roscado compacto, ideal para aplicaciones de alta frecuencia hasta 18 GHz, utilizado en comunicaciones inalámbricas y dispositivos de microondas.
- SMB (Sub Miniature Version B): Conectores compactos de fácil encaje a presión, adecuados para cables semirrígidos en aplicaciones con conexiones menos frecuentes.
- MCX (Micro Coaxial Connector): Conectores muy pequeños, relacionados con MMCX, utilizados en dispositivos compactos.
- RCA: Conocidos por sus cables de audio y video rojo, blanco y amarillo, son conectores comunes para aplicaciones de audio y video de baja frecuencia.
- UHF (Amphenol): Un conector RF estandarizado de 50 ohmios diseñado para aplicaciones de radio de baja frecuencia, popular en radioafición y equipos de CB.
- 7/16 DIN: Utilizados en aplicaciones de alta frecuencia, especialmente en sistemas de comunicación inalámbrica y redes de telecomunicaciones, conocidos por su robustez y buen rendimiento.
- 4.3/10: Un conector más nuevo que ofrece un rendimiento mejorado en estaciones base y sistemas de antenas, con menor PIM (Intermodulación Pasiva).
La compatibilidad entre conectores es esencial. Cuando se requiere conectar equipos con diferentes tipos de conectores, se utilizan adaptadores especiales para facilitar la transición sin comprometer la integridad de la señal.
Aplicaciones y Consideraciones de Instalación
La elección del cable coaxial adecuado depende de una evaluación exhaustiva de la aplicación, las condiciones ambientales, los requisitos de impedancia y las propiedades físicas del cable.
- Frecuencia y Ancho de Banda: Determinar el rango y los requisitos de frecuencia de la aplicación es crucial. Algunos cables están optimizados para frecuencias más altas que otros.
- Pérdida de Señal (Atenuación): Para transmisiones de largo alcance, es vital seleccionar un cable con la menor atenuación posible.
- Impedancia: Asegurar que la impedancia del cable coincida con la de los equipos y la aplicación es fundamental para una transferencia de potencia óptima.
- Entorno de Instalación: Cables destinados a exteriores deben ser resistentes a la intemperie, mientras que los cables interiores pueden priorizar la flexibilidad.
- Longitud del Cable: Los cables más largos pueden experimentar una mayor pérdida de señal, por lo que es esencial elegir una longitud que minimice la atenuación sin sacrificar la funcionalidad.
- Manejo y Flexibilidad: La necesidad de doblar o mover el cable influirá en la elección entre cables rígidos, flexibles o conformables.
- Potencia de Transmisión: Los cables tienen una tensión y potencia nominal máxima. Es importante seleccionar un cable que pueda manejar la potencia requerida sin sobrecalentarse o dañarse, especialmente en aplicaciones de radio de alta potencia.
La instalación adecuada es tan importante como la selección del cable. Evitar curvas cerradas, tensiones excesivas y asegurar conexiones seguras son prácticas esenciales para mantener la integridad de la señal y la longevidad del cable.
El Cable Coaxial RG-6 en Aplicaciones de Alta Frecuencia
El cable coaxial RG-6 se ha consolidado como un pilar en las aplicaciones de alta frecuencia, gracias a su construcción robusta y sus capacidades de transmisión superiores. Su diseño, que incluye un conductor central de cobre, un dieléctrico de polietileno y un blindaje efectivo (a menudo doble, de lámina y trenzado), minimiza la pérdida de señal en distancias considerables.
Las especificaciones de diseño del RG-6, como el diámetro del conductor central y el grosor del dieléctrico, son críticas para su rendimiento a altas frecuencias, admitiendo señales de hasta 3 GHz. La tasa de atenuación de aproximadamente 2,3 dB por cada 100 pies a 100 MHz lo hace ideal para aplicaciones que demandan una calidad de señal impecable. Su alta capacidad de ancho de banda soporta la transmisión de TV multicanal, Internet de alta velocidad y banda ancha, siendo crucial para contenido de alta definición y conectividad a Internet estable.
El blindaje de doble capa del RG-6 proporciona una protección excepcional contra EMI y RFI, asegurando que las señales mantengan su integridad incluso en entornos con alto potencial de interferencia. Esto lo hace adecuado tanto para usos residenciales (televisores, módems) como comerciales (sistemas CCTV, redes de banda ancha).
En comparación con el RG-59, el RG-6 es superior para aplicaciones de alta frecuencia debido a su aislamiento dieléctrico más grueso y conductor más grande. Si bien el RG-11 ofrece menor atenuación a largas distancias, el RG-6 es preferido por su mayor flexibilidad y facilidad de instalación en desarrollos de alta densidad.
Tendencias Futuras y la Evolución Continua
La tecnología de cables coaxiales sigue evolucionando. La investigación en materiales dieléctricos y diseños de blindaje promete mejorar aún más el rendimiento, reduciendo la atenuación y aumentando el ancho de banda. A medida que las tecnologías de hogar inteligente y el Internet de las Cosas (IoT) proliferan, el papel de los cables coaxiales como soporte para estos sistemas se expandirá, asegurando que sigan siendo una solución relevante y preparada para el futuro.
En resumen, el cable coaxial, con su diseño ingenioso y su adaptabilidad, sigue siendo un componente indispensable en la infraestructura de telecomunicaciones y transmisión de señales de alta frecuencia, facilitando la conectividad y el flujo de información en nuestro mundo cada vez más digitalizado.
