La transmisión de datos eficiente y fiable a través de redes informáticas es fundamental en el mundo interconectado de hoy. Los datos se transmiten entre dispositivos a través de una red, que puede ser global o local (LAN) - dentro de una casa u oficina. Para que los datos lleguen al destinatario, deben ser dirigidos por el camino correcto. De esto se encarga el sistema de enrutamiento, que actúa como navegador para el equipo de red. El enrutamiento puede ser estático o dinámico. En el enrutamiento estático, las rutas se establecen manualmente y, si uno de los enrutadores/routers falla, la transmisión de datos puede detenerse. En el enrutamiento dinámico, las rutas se corrigen automáticamente según el estado de la red, lo que reduce el riesgo de inactividad. Para el enrutamiento dinámico, se utilizan protocolos especiales, conjuntos de reglas según las cuales los enrutadores intercambian información sobre el estado de la red y eligen la ruta óptima. Entre los protocolos de enrutamiento más comunes se encuentran RIP (Routing Information Protocol) y OSPF (Open Shortest Path First). Este artículo abordará dos protocolos de enrutamiento diferentes, RIP y OSPF, que funcionan de forma distinta y se adaptan a distintos escenarios de aplicación.
¿Qué es el Protocolo de Información de Enrutamiento (RIP)?
El Protocolo de Información de Enrutamiento (RIP) es un protocolo de enrutamiento por vector de distancia que mide la calidad de una ruta principalmente por el número de saltos. Define claramente cómo los enrutadores deben intercambiar información al transferir tráfico entre un conjunto de redes LAN interconectadas. RIP fue diseñado inicialmente para el protocolo genérico Xerox PARC y apareció por primera vez como GWINFO en el conjunto de protocolos de sistemas de red Xerox en 1981. Se definió formalmente en RFC 1058 en 1988 y es reconocido por su simplicidad de configuración y su particular idoneidad para su uso en redes pequeñas.
Mediante un algoritmo de vector de distancia, RIP determina las rutas que siguen los paquetes para llegar a sus destinos. Cada enrutador RIP mantiene una tabla de enrutamiento que lista todos los destinos a los que puede acceder. Cada 30 segundos, el enrutador difunde la tabla de enrutamiento completa a sus vecinos más cercanos. En este contexto, "vecinos" se refiere a otros enrutadores conectados directamente al enrutador y ubicados en el mismo segmento de red. Estos vecinos continúan transmitiendo la información que reciben a sus vecinos, y así sucesivamente, hasta que todos los dispositivos RIP de la red comparten la misma información de enrutamiento, un proceso conocido como "convergencia".
Cuando un enrutador recibe una actualización de enrutamiento, si detecta que la nueva ruta es más corta, modifica la entrada de la tabla de enrutamiento con la longitud de ruta actualizada y la dirección del siguiente salto. Si la nueva ruta es más larga, el enrutador espera un tiempo de espera para verificar que la siguiente actualización muestre la ruta más larga. El enrutador actualizará la entrada de la tabla solo cuando esté seguro de que la nueva ruta más larga se ha estabilizado. Supongamos que un enrutador falla o se interrumpe la conexión de red. En ese caso, la red detectará el problema porque el enrutador ha dejado de enviar actualizaciones a sus vecinos o no puede enviar ni recibir actualizaciones en la conexión interrumpida. Si una ruta no se actualiza en la tabla de enrutamiento durante seis ciclos de actualización consecutivos (180 segundos), el enrutador RIP la elimina e informa al resto de la red del cambio mediante sus actualizaciones periódicas.
RIP tiene un límite estricto en el número de saltos, permitiendo un máximo de 15. Esto lo hace inadecuado para redes más grandes. La estructura de la red RIP es relativamente simple. Generalmente se divide en áreas y tablas. RIP es fácil de configurar y administrar, pero su escalabilidad a redes grandes es limitada.
¿Qué es Open Shortest Path First (OSPF)?
OSPF es un protocolo de enrutamiento IP que calcula la ruta de tráfico más eficiente en una red IP mediante un algoritmo matemático. OSPF es un estándar abierto especificado por el Grupo de Trabajo de Ingeniería de Internet (IETF) y es uno de los varios Protocolos de Puerta de Enlace Interior (IGP) de la familia TCP/IP. OSPF propaga la información de enrutamiento entre enrutadores dentro de un único sistema autónomo (AS) basándose en técnicas de estado de enlace o de ruta más corta primero (SPF). Esta característica permite a OSPF gestionar la complejidad de las redes modernas, a diferencia de los protocolos de enrutamiento TCP/IP tradicionales, diseñados para redes más sencillas.
OSPF utiliza el algoritmo de ruta más corta de Dijkstra para calcular las rutas más cortas entre todos los enrutadores en un área de AS, lo que resulta en un uso eficiente del ancho de banda de la red y una buena escalabilidad. Un AS puede dividirse en múltiples redes interconectadas, como una WAN, pero la información topológica se limita a los enrutadores dentro de la misma área. Como protocolo de enrutamiento dinámico, OSPF enruta los paquetes IP utilizando la dirección IP de destino en el encabezado del paquete y también detecta cambios de topología dentro del sistema autónomo (AS). Una vez detectado un cambio, OSPF calcula una nueva ruta sin bucles en un corto tiempo de convergencia, lo que garantiza una interrupción mínima del tráfico de red.
En una red OSPF, todos los enrutadores de una misma área mantienen la misma base de datos de estado de enlace, que registra la topología del área. Cada enrutador recibe anuncios de estado de enlace (LSA) con información de vecinos y costos de ruta de otros enrutadores de la misma área. Con base en estos LSA, cada enrutador construye una base de datos de estado de enlace y calcula un árbol de expansión de la ruta más corta mediante el algoritmo SPF.
Principios de Funcionamiento de OSPF
Cada enrutador configurado con el protocolo OSPF intercambia información con los dispositivos vecinos sobre las rutas disponibles y su costo (OSPF Cost). El intercambio de datos se lleva a cabo según el principio de “todos con todos“. La información recibida se guarda en la base de datos LSDB y, sobre su base, los enrutadores determinan los vecinos y calculan las rutas.
Imagine una red de cinco enrutadores. Supongamos que el costo de la transmisión de datos a través de cada interfaz es el mismo. Necesitamos elegir la ruta más rápida para transmitir datos desde el primer enrutador al tercero. La ruta óptima pasará por el segundo enrutador, ya que la participación del cuarto enrutador agregará un nodo adicional y aumentará la demora en la transmisión de datos.
Con el mismo costo de transmisión de datos a través de cada interfaz, la ruta óptima es la que pasa por la menor cantidad de enrutadores entre el remitente y el receptor. Al mismo tiempo, cada enrutador en OSPF elige de forma autónoma una ruta específica, y los mensajes sobre las rutas de red disponibles sirven solo como información de referencia. Por ejemplo, si el segundo enrutador está sobrecargado, el primer enrutador puede enviar datos a través del enrutador 4, en las condiciones actuales, dicha ruta puede resultar óptima.
Inicio del Protocolo OSPF
Después de iniciar el protocolo OSPF, cada enrutador envía paquetes Hello a su segmento de red. Estos paquetes “saludan” a otros enrutadores/routers, ayudando a establecer la conexión, identificar a los vecinos e intercambiar información básica para establecer el enrutamiento.
Cada paquete Hello contiene la siguiente información básica:
- Router ID: Un número único que se puede asignar manualmente o automáticamente en función de la dirección IP del enrutador.
- OSPF-priority: Un valor de 0 a 255 que se configura durante la configuración del enrutador. Determina la probabilidad de que el enrutador se convierta en un enrutador designado (DR). Un valor más alto indica una mayor probabilidad. Por defecto, la prioridad es 1, pero el administrador puede cambiarla o establecerla en 0 para que el enrutador no se convierta en DR.
- Máscara de subred: Un número que ayuda al enrutador a diferenciar la parte de la dirección IP que corresponde a la red y la parte que corresponde al dispositivo. Por ejemplo, en la máscara 255.255.255.0, las tres primeras partes de la dirección IP representan la red, y la última parte representa el dispositivo.
- Identificador de zona OSPF: El número de la zona a la que pertenece el enrutador. Una zona puede ser una oficina, un departamento o una región específica dentro de una organización.
- Tipo de autenticación: Un método de protección de datos que asegura que el intercambio de información se realiza únicamente entre dispositivos confiables. Se pueden utilizar contraseñas o claves criptográficas para la autenticación.
Los paquetes Hello también contienen parámetros de tiempo que ayudan a los routers a mantener conexiones activas:
- Intervalo de envío de paquetes Hello: Determina con qué frecuencia el enrutador debe enviar paquetes Hello para verificar el estado de sus vecinos. En la mayoría de las redes, este intervalo es de 10 segundos, pero se puede cambiar si es necesario.
- Dead timer: Es el tiempo de espera del paquete Hello desde el enrutador vecino. Si no hay respuesta, el enrutador marca al vecino como no disponible y actualiza las rutas. De forma predeterminada, este intervalo es de 40 segundos, cuatro veces mayor que el intervalo de envío de paquetes.
Los paquetes Hello ayudan al protocolo OSPF a mantener información actualizada sobre las rutas y a responder rápidamente a los cambios en la red.
Nota: Creo que hemos utilizado mucho el término enrutador, ahora mencionaremos “router”. Ambos términos son válidos.
Establecimiento de Relaciones de Vecindad y Distribución de Roles
Después de enviar y recibir paquetes Hello, los routers verifican la compatibilidad: comparan la máscara de subred, los identificadores y otros parámetros recibidos en estos paquetes. Si todos los parámetros coinciden, los routers se agregan entre sí a las bases de datos de estado de la red (LSDB) y comienzan a intercambiar información actualizada sobre la topología.
Después de establecer las relaciones de vecindad, los routers eligen un Router designado (DR) y un Router designado de respaldo (BDR) en función de su prioridad OSPF. Si un router con una prioridad de 100 compite con un router con una prioridad de 50, el primero se convertirá en DR y el segundo en BDR. Los routers restantes reciben el estado DROTHER. Solo pueden establecer adyacencia con DR y BDR, lo que ayuda a evitar un intercambio de datos innecesario y a optimizar el tráfico de red.
Tipos de Interfaces OSPF
El protocolo OSPF utiliza dos tipos principales de interfaces para intercambiar información con routers vecinos: Broadcast y Point-to-point.
- Interfaz OSPF Broadcast: Se utiliza en redes de difusión, como Ethernet, donde un router puede intercambiar datos con varios vecinos simultáneamente. Para optimizar el proceso en tales redes, se elige un Router designado (DR). DR recopila información sobre todos los dispositivos en su área de responsabilidad y la reenvía a otros routers, lo que reduce el número de intercambios directos.
- Interfaz OSPF Point-to-point: Se utiliza a menudo en redes WAN para conectar dos routers. El intercambio de datos en esta interfaz se lleva a cabo sin DR, lo que simplifica el proceso y reduce el volumen de mensajes.
La combinación de diferentes tipos de interfaces proporciona un enrutamiento y una gestión de red confiables. En las redes de difusión, Broadcast ayuda a reducir el volumen de tráfico, y la interfaz Point-to-Point proporciona una comunicación simple y eficaz entre dos dispositivos.

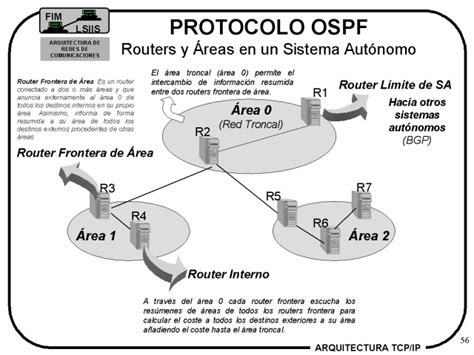

Zonas OSPF
A medida que la red crece, aumenta el número de dispositivos configurados con el protocolo OSPF. Como resultado, la base de datos del estado de las interfaces (LSDB) se amplía y ocupa más espacio, aumenta el número de rutas de red disponibles y el algoritmo para encontrar la ruta más corta se complica. En estas redes, incluso la desconexión temporal de un router provoca una mayor carga en el equipo. Para solucionar este problema, OSPF utiliza la división de la red en zonas (áreas). Esto reduce la frecuencia de actualización de la base de datos del estado de las interfaces y mejora el rendimiento de la red. Cada interfaz de un router puede pertenecer solo a una zona, y los routers de frontera de zona (ABR - area border routers) son responsables del intercambio de datos entre las zonas.
Anteriormente, cuando el rendimiento de los routers era limitado, existía la regla de incluir no más de 50 dispositivos en una zona para minimizar la carga en la red. Hoy en día, una zona puede incluir miles de routers, por lo que el zonificado se utiliza más para facilitar la gestión que para resolver problemas de escalabilidad.
La zona más importante en OSPF es Backbone area, también conocida como zona troncal o zona 0. Conecta todas las demás zonas de la red OSPF. Toda la información de enrutamiento se transmite a través de Backbone area, lo que garantiza un enrutamiento centralizado sin bucles de red.
Además de Backbone area, existen otros tipos de zonas en OSPF:
- Standard area: Estas zonas intercambian información de enrutamiento completa tanto dentro de la zona como a través de Backbone Area.
- Stub area: Estas zonas limitan la cantidad de información sobre las rutas externas, lo que reduce la carga en los routers.
- Totally stubby area: Es una versión más estricta de Stub Area, que además filtra las rutas, lo que reduce aún más la cantidad de información transmitida.
- NSSA (Not-so-stubby area): Es una zona híbrida que puede aceptar rutas externas limitadas, lo que la hace más flexible al construir la red.

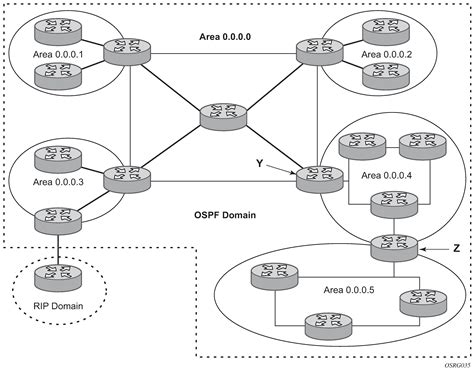

Imagine una red con tres zonas: zona 0, zona 1 y zona 2. Para transmitir datos de la zona 1 a la zona 2, deben pasar a través de la zona 0 (Backbone area) y viceversa. Incluso si un router tiene interfaces que pertenecen a las zonas 1 y 2, la transmisión directa de datos es imposible, los datos siempre pasarán a través de Backbone.
Tipos de Paquetes OSPF
En OSPF hay cinco tipos de paquetes, cada uno de los cuales juega un papel específico en la transmisión y actualización de los datos. Anteriormente nos familiarizamos con los (1) paquetes Hello, que son necesarios para establecer y mantener la comunicación entre los routers. Ahora veremos el resto:
- Database description packet: Paquete de descripción de la base de datos. Al establecer la vecindad, los routers comienzan a intercambiar paquetes Database description. Estos paquetes contienen información sobre la topología que se almacena en la base de datos de los routers. En las redes grandes, puede ser necesario utilizar varios paquetes para transmitir la topología. En este caso, el proceso se organiza según el esquema “pregunta-respuesta”: un router se convierte en maestro y el otro en esclavo. El router esclavo transmite paquetes después de recibir datos del maestro.
- Link state request packet: Paquete de solicitud de estado de interfaz. Si la base de datos de un router está desactualizada, puede solicitar actualizaciones a los routers vecinos. Para ello, se utiliza el paquete Link State Request, que permite al router obtener solo los datos que faltan o están desactualizados en su propia base de datos.
- Link state update packet (LSU): Paquete de actualización de estado de interfaz. Este paquete contiene mensajes LSA que los routers intercambian para informar sobre el estado de sus enlaces. Permite a los routers actualizar su base de datos de estado de enlace (LSDB) con información sobre la topología de la red.
- Link state acknowledgment packet (LSACK): Paquete de acuse de recibo de estado de interfaz. Se utiliza para confirmar la recepción de un paquete LSU. Esto asegura que la información de estado del enlace se ha recibido correctamente y que la LSDB se ha actualizado.
OSPF Explicado en 5 Minutos | Laboratorio Rápido en Cisco Packet Tracer

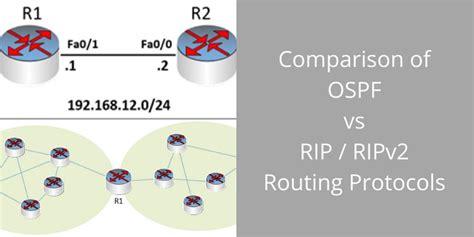

Comparación Detallada de OSPF vs. RIP
El protocolo RIP es un protocolo de vector de distancia que determina la ruta de transmisión de datos, principalmente mediante el cálculo del número de saltos. OSPF es un protocolo de estado de enlace que va más allá del simple análisis del número de saltos. También considera factores como la velocidad, el coste y la congestión de la ruta para seleccionar la ruta óptima.
En RIP, un enrutador solicita información de la tabla de enrutamiento a los dispositivos circundantes y luego la integra en su tabla de enrutamiento. La tabla de enrutamiento actualizada se envía periódicamente a los dispositivos vecinos para garantizar que todos tengan la información de enrutamiento más reciente. La construcción de la tabla de enrutamiento de OSPF es más granular. Los enrutadores obtienen solo la información necesaria de los dispositivos vecinos, en lugar de solicitar la tabla de enrutamiento completa. Esto simplifica y optimiza la actualización de la tabla de enrutamiento.
RIP tiene un límite estricto en el número de saltos, permitiendo un máximo de 15. Esto lo hace inadecuado para redes más grandes. OSPF no tiene limitaciones y admite estructuras de red más complejas y grandes. RIP utiliza un algoritmo de vector de distancia para seleccionar rutas, mientras que OSPF utiliza el algoritmo de ruta más corta de Dijkstra para calcularlas. Esto convierte a OSPF en la opción más eficiente para redes complejas.
La estructura de la red RIP es relativamente simple. Generalmente se divide en áreas y tablas. Sin embargo, OSPF es más complejo y adaptable, ya que divide la red en áreas, subáreas, sistemas autónomos y áreas troncales. OSPF es más complejo que RIP. RIP es fácil de configurar y administrar, pero su escalabilidad a redes grandes es limitada. OSPF es adecuado para redes más grandes porque puede gestionar topologías complejas.
Ventajas y Desventajas de OSPF
El protocolo OSPF es un tipo de enrutamiento fiable y que ofrece una serie de beneficios, sobre todo, en redes grandes y complejas. Algunos de ellos son la rápida convergencia, la tolerancia a fallos o la eficiencia a la hora de usar recursos de red.
- Convergencia rápida: Es la capacidad del protocolo de adaptarse rápido a los cambios que se produzcan en la red.
- Soporte para redes jerárquicas: OSPF facilita el poder dividir la red en áreas lógicas. Esto hace que sea mucho más sencillo su mantenimiento cuando estamos en redes grandes y complejas.
- Escalabilidad: Otro de los beneficios, en relación con redes grandes y complejas, es la capacidad de este protocolo para escalar fácilmente.
- Autenticación: El protocolo OSPF es un sistema seguro. La seguridad que proporciona viene dada por los mecanismos que tiene para la autenticación de los dispositivos que se conectan a la red.
- Multicast: Utiliza multidifusión para enviar actualizaciones, lo que reduce la carga en la red.
- Tolerancia a fallos: Se trata de un protocolo de red que es capaz de recuperarse bien y rápido de fallos.
Sin embargo, OSPF también presenta desafíos:
- Complejidad: OSPF es más complejo de configurar y administrar que RIP.
- Consumo de recursos: Requiere más recursos de CPU y memoria que RIP, especialmente en redes muy grandes.
- Convergencia lenta en redes muy grandes: Aunque su convergencia es rápida, en redes extremadamente grandes con muchas áreas y LSA, puede ser más lenta que en redes pequeñas.
- Configuración de áreas mal configuradas: Configurar áreas lógicas en las redes que usan OSPF es una buena idea en sistemas grandes y complejos. No obstante, hacerlo mal, lleva a problemas de conexión entre los dispositivos.
- Fallos en la autenticación: Se pueden dar fallos en la autenticación de dispositivos de red si no se configura correctamente.
¿Necesita un Switch OSPF o RIP?
RIP y OSPF son dos protocolos de enrutamiento dinámico más escalables que el enrutamiento estático y que pueden responder automáticamente a cambios en la topología de la red (p. ej., fallos de componentes). En caso de un problema de red, estos protocolos pueden redirigir automáticamente el tráfico a través de rutas alternativas para minimizar las interrupciones del servicio.
La elección entre RIP y OSPF depende de las necesidades específicas de la red. RIP es adecuado para redes pequeñas y sencillas donde la simplicidad de configuración es prioritaria. OSPF es la opción preferida para redes empresariales de tamaño mediano a grande, redes complejas y jerárquicas, y entornos donde la escalabilidad, la eficiencia y la rápida convergencia son cruciales.
En algunos entornos de red complejos, puede ser necesario ejecutar varios protocolos de enrutamiento simultáneamente. Por ejemplo, BGP (Border Gateway Protocol) se utiliza para el enrutamiento entre sistemas autónomos en Internet, mientras que OSPF se usa dentro de un sistema autónomo.
Protocolo de Puerta de Enlace de Borde (BGP)
Es importante mencionar que, si bien RIP y OSPF son protocolos de puerta de enlace interior (IGP) utilizados dentro de un sistema autónomo, el Protocolo de Puerta de Enlace de Borde (BGP) es un protocolo de enrutamiento por vector de ruta que se ha convertido en el principal método para transmitir información de enrutamiento entre sistemas autónomos en Internet. BGP es usado por grandes proveedores de conectividad a Internet. Por ejemplo, una empresa (A) tiene alquilada una línea a Telefónica-Data, con Hispanix (punto neutro de interconexión en España). La información de enrutamiento se difunde por los routers BGP cercanos y no tan cercanos. BGP es mucho más complejo que RIP y OSPF y está diseñado para la escala masiva de Internet.
Consideraciones de Implementación
La configuración del protocolo OSPF cambia en función de los fabricantes y modelos de los routers. Generalmente, los pasos básicos incluyen:
- Acceso al router.
- Entrada en la configuración.
- Habilitación de OSPF.
- Configuración de las interfaces y áreas.
- Guardar la configuración seleccionada.
- Verificar que todo funcione correctamente.
Tras guardar la configuración del protocolo OSPF hay que probar y verificar que todo funcione adecuadamente.
Conclusión Parcial
Al comparar las diferentes características de RIP y OSPF, resulta evidente que RIP es más adecuado para redes pequeñas con estructuras simples, mientras que OSPF es más adecuado para redes empresariales grandes, complejas y jerárquicas. OSPF ofrece mayor escalabilidad, una convergencia más rápida ante cambios en la topología y una mejor gestión de recursos en redes de gran tamaño. Si bien RIP fue un pilar en sus inicios, OSPF se ha convertido en el estándar de facto para la mayoría de las redes empresariales modernas debido a sus avanzadas capacidades.
