La instalación y el mantenimiento de redes de fibra óptica dependen intrínsecamente de la precisión y la eficacia de las herramientas utilizadas. En este intrincado mundo de la transmisión de datos a la velocidad de la luz, cada componente y cada herramienta especializada juegan un papel crucial. Desde la delicada tarea de exponer el hilo de vidrio hasta la robusta necesidad de cortar cubiertas protectoras complejas, la elección de la herramienta adecuada no es solo una cuestión de conveniencia, sino una garantía de integridad y rendimiento del sistema. El desafío radica en la vasta gama de herramientas disponibles, cada una diseñada con un propósito específico y para un tipo particular de cable o revestimiento. Comprender cuándo y cómo utilizar estas herramientas especializadas es fundamental para cualquier profesional que trabaje con fibra óptica, asegurando que el trabajo se complete de manera rápida, segura y sin comprometer la delicada estructura de la fibra.
El Arte de Exponer la Fibra: Pelacables de Fibra Óptica
La primera etapa en la manipulación de la fibra óptica, después de la preparación inicial del cable, es la eliminación cuidadosa de las capas protectoras externas que encierran el núcleo de vidrio. Esta tarea, aparentemente sencilla, requiere herramientas de alta precisión para evitar cualquier daño a la fibra subyacente. Los pelacables de fibra óptica, también conocidos como pelacables de fibra, son los protagonistas en esta fase. Su diseño se centra en la capacidad de retirar el revestimiento del cable de fibra óptica para exponer la fibra de vidrio sin ejercer presión excesiva o crear microcurvaturas que puedan degradar la señal.

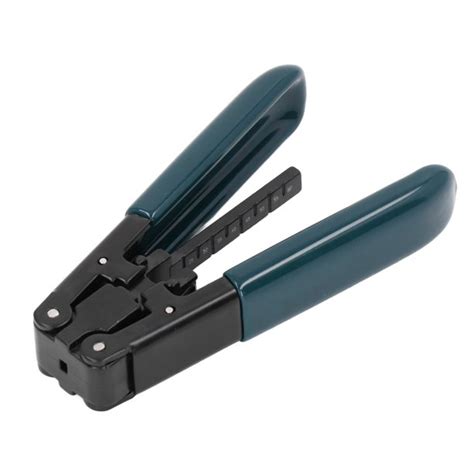

El Pelacables de Fibra FOS03 ejemplifica este tipo de herramienta. Funciona sujetando el cable dentro de una ranura específica. Al apretar las mordazas, se ejerce la presión necesaria para atravesar el revestimiento y, posteriormente, se desliza la herramienta a lo largo del cable hasta su extremo, retirando así la capa protectora. Este método asegura un control preciso sobre la fuerza aplicada y la profundidad de corte, minimizando el riesgo de dañar la fibra de vidrio.
Por otro lado, las Tijeras de corte de fibra CFS-2 presentan un enfoque ligeramente diferente pero igualmente efectivo. Estas tijeras, compactas y ligeras, están equipadas con un pelador segmentado de tres agujeros. Su diseño permite un corte plano y una portabilidad excepcional, facilitando su uso en diversas situaciones. Las CFS-2 están específicamente diseñadas para pelar fibra óptica de 125 µm y un revestimiento de 250 µm. El segundo agujero de estas tijeras es particularmente útil para retirar la cubierta exterior de los "pigtails" (latiguillos de fibra óptica). Lo notable de su diseño es que permite un uso sin necesidad de ajustes previos y es capaz de pelar fibra óptica de diferentes configuraciones: de 2-3 mm a 900 µm, de 900 µm a 250 µm, y de 250 µm a 125 µm, todo ello sin causar daños a la fibra. La capacidad de realizar estas transiciones sin ajustes subraya la ingeniería de precisión detrás de estas herramientas, permitiendo a los técnicos trabajar con una variedad de cables de fibra sin necesidad de cambiar de herramienta constantemente.
La pregunta fundamental sobre el uso de estas herramientas es: "¿Cómo se debe usar el pelador de fibra óptica?". La respuesta general es que la profundidad de corte de la cuchilla debe ajustarse con precisión. Si el pelador retira el recubrimiento limpiamente, sin rayar ni romper la fibra, la profundidad está ajustada correctamente. Este ajuste es crucial, y la mayoría de las herramientas de alta calidad permiten esta calibración.
Abordando Cubiertas Más Resistentes: Pelacables Específicos
A medida que nos adentramos en el mundo de los cables de fibra óptica, encontramos estructuras más complejas y robustas. Los cables de fibra óptica no solo contienen la fibra de vidrio, sino que también pueden estar rodeados por múltiples capas de protección, incluyendo tubos holgados, armaduras y cubiertas exteriores resistentes. Para abordar estas estructuras, se requieren herramientas más especializadas y potentes.
El Pelacables de Fibra RCS-0425 es un ejemplo de una herramienta diseñada para tareas más exigentes. Esta herramienta de fibra óptica permite cortar una capa aislante circular con un diámetro de 25 mm o más. Su característica distintiva es la capacidad de ajustar la profundidad de corte de la cuchilla hasta un máximo de 5 mm. El procedimiento operativo implica colocar el mango con resorte en el extremo del cable y girar el cabezal para ajustar la profundidad de corte de la cuchilla. Luego, el RCS se coloca sobre el cable a la longitud deseada para el pelado y se realiza un corte radial alrededor del cable. Posteriormente, se tira del collar de la herramienta para inclinar la cuchilla, permitiendo un corte en espiral a lo largo del cable. Finalmente, la cubierta se retira con los dedos o unas pinzas, lo que resulta en una remoción limpia y eficiente del material de la funda.
Cuando nos enfrentamos a cables blindados, la complejidad aumenta significativamente. Los cables blindados de fibra óptica, utilizados en entornos que requieren una protección adicional contra daños mecánicos, aplastamiento o incluso roedores, presentan una armadura que las herramientas convencionales no pueden atravesar. Aquí es donde entra en juego la Cortadora de Cable Blindado ACS. Esta cortadora de cables profesional es ideal para cortar armaduras corrugadas de cobre, acero o aluminio que se encuentran en alimentadores de fibra óptica, tubos centrales, cables de fibra óptica de tubo holgado trenzado y otros cables blindados. La ACS es capaz de cortar la cubierta exterior de polietileno y la armadura en una sola pasada, y puede realizar cortes tanto longitudinales como circunferenciales en los extremos de los cables. Para operar esta herramienta en cables con elementos de refuerzo internos o externos, se siguen varios pasos: aflojar completamente la perilla de pulgar negra "A" y girar el conjunto de cuchillas a la posición longitudinal; colocar el cable en la abertura de la herramienta; tirar de la herramienta a lo largo del cable a pelar. Si el cable tiene un refuerzo externo con un paso, la herramienta seguirá los refuerzos y se moverá ligeramente en espiral. Luego, se afloja la perilla negra y se gira la herramienta 180° alrededor del cable. Finalmente, el cable está listo para ser cortado con alicates o un destornillador.
Herramientas para Tubos Holgados y Cubiertas Diversas

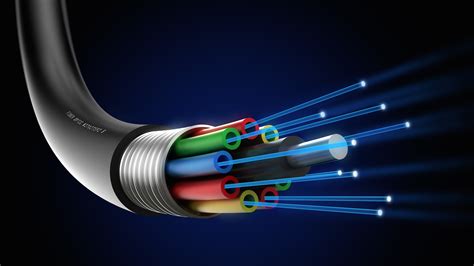

La fibra óptica a menudo se instala en tubos holgados, donde los hilos de fibra se alojan dentro de un tubo de mayor diámetro, con espacio libre para el movimiento. Esta configuración protege la fibra de las tensiones mecánicas. Sin embargo, el acceso a la fibra dentro de estos tubos requiere herramientas específicas para evitar dañar la fibra durante el pelado.
Los Pelacables coaxiales con tubo de protección son un conjunto de herramientas diseñadas para manejar esta tarea. El modelo 45-162 es ideal para retirar la funda suelta de fibra óptica horizontalmente y también para retirar la cubierta de cables ópticos en interiores. Su diámetro aplicable es de 0 a 3.2 mm, y la profundidad de la cuchilla es ajustable para garantizar que no dañe la fibra óptica. Permite cortes transversales y longitudinales.
El modelo 45-163 cuenta con cuchillas ajustables que se pueden calibrar a cualquier profundidad para asegurar una entrada sin mellas en la cubierta. Puede cortar fácilmente revestimientos de cables de 3.2 a 5.6 mm de diámetro. Este tipo de pelacables es crucial para la fibra de tubo holgado, que requiere una herramienta de precisión capaz de cortar diferentes diámetros de tubo protector sin mellas en la fibra. Es adecuado para revestimientos de cables de mazos de cables en interiores, pelado de cables, tubo holgado y cable microcoaxial de televisión por cable (CATV), ofreciendo un corte fácil que ahorra tiempo y esfuerzo. Este pelador coaxial se distingue por tener tres cuchillas rectas y una cuchilla de arco.
Para diámetros mayores, el Pelacables coaxial 45-164 para tubos de protección es una herramienta ideal para cortar y pelar tubos sueltos de fibra óptica, tanto vertical como horizontalmente. Su rango de diámetro es de 6.4 a 14.3 mm. Al igual que otros modelos, la profundidad de la cuchilla es ajustable para evitar dañar la fibra. Dispone de dos cuchillas horizontales rectas y una cuchilla redonda longitudinal, lo que permite realizar cortes horizontales o deslizarse verticalmente. Su diseño lo hace ligero, compacto y fácil de usar.
El modelo 45-165 es adecuado para pelar cubiertas de cables con diámetros de 4.8 mm a 7.9 mm. Incluye tres cortadores de borde recto y un cortador de cuchilla de arco. La profundidad de corte de la cuchilla se puede ajustar libremente, garantizando un pelado seguro de la cubierta exterior sin dañar el núcleo. Es versátil para cables de diferentes diámetros y grosores, y puede cortar horizontal o verticalmente. Es aplicable a cubiertas de cables dendríticos de interior, tubos holgados de cable plano y cable microcoaxial de CATV. Su diseño compacto facilita su transporte, y a menudo incluye una cuchilla de repuesto para mayor conveniencia.
Acceso Seguro y Eficiente a la Fibra
Más allá del pelado de las capas externas, existe la necesidad de acceder a la fibra dentro de los tubos de protección sin dañarla. Las herramientas de acceso a mitad de tramo están diseñadas específicamente para esta función, permitiendo a los técnicos realizar empalmes o reparaciones en puntos intermedios del cable.
La Herramienta de acceso de tramo medio del MSAT Pro proporciona un acceso rápido y sencillo a la fibra en tubos de protección de 2 mm, 2.5 mm y 3 mm en la parte central del cable, sin causar daño alguno. Su diseño innovador incorpora un medidor de tamaño de tubo de protección integrado en el cuerpo de la herramienta, lo que simplifica la selección del canal de separación adecuado.
La Herramienta de acceso a mitad de tramo MSAT 5 es otra solución avanzada. Está diseñada para acceder fácilmente a fibras de múltiples tamaños de tubo de protección sin necesidad de ajustes o cambios de matriz. A diferencia de la mayoría de las herramientas de acceso que cortan el tubo para acceder a la fibra, la MSAT-5 accede a la fibra mediante una ventana en el tubo de protección. Este método permite un acceso seguro y sencillo a la hebra de fibra. Fabricada con polímero de alta densidad, la MSAT-5 está diseñada para acceder a múltiples tamaños de tubo holgado de protección sin necesidad de ajustes, lo que la convierte en una herramienta versátil y eficiente para el técnico de campo.
¿Cuáles son las herramientas básicas para trabajar con fibra óptica?| FibraMarket
Consideraciones Clave y Selección de Herramientas
La diversidad de cables de fibra óptica y los entornos en los que se instalan exigen una gama igualmente diversa de herramientas de pelado y acceso. La pregunta fundamental para muchos técnicos es: "¿Se puede utilizar una misma herramienta pelacables para todos los tamaños de cables?". La respuesta categórica es no. Existen diferentes pelacables diseñados para diámetros específicos, que van desde los 0.25 mm, 0.9 mm, 2-3 mm, hasta diámetros mucho mayores como 8-28 mm. El uso de una herramienta inapropiada para el diámetro del cable no solo será ineficaz, sino que también puede causar daños irreparables a la fibra.
Otro aspecto crítico es el ajuste de la profundidad de la cuchilla. "¿Cómo sé si la profundidad de mi cuchilla es correcta?". La indicación principal es el resultado del pelado: si el decapante retira el recubrimiento limpiamente, sin rayar ni romper la fibra, la profundidad está ajustada correctamente. Un corte demasiado profundo puede dañar la fibra, mientras que un corte demasiado superficial no logrará retirar completamente el revestimiento.
Finalmente, una pregunta que surge con frecuencia es: "¿Es posible pelar cables blindados con herramientas de fibra convencionales?". La respuesta es no. Los cables blindados requieren herramientas especializadas, como la cortadora de cable blindado ACS, que están diseñadas para atravesar las capas de armadura sin dañar la fibra óptica interna.
En el mercado, marcas como TAWAA ofrecen soluciones robustas y fiables. El Deschiquetador Fibra Optica 4.5-29mm RCS-4529 de TAWAA es un ejemplo de una herramienta diseñada para manipular cables de fibra óptica con precisión y facilidad, fabricado con materiales duraderos para un rendimiento excepcional. Este tipo de herramienta es ideal para profesionales y entusiastas de redes que buscan confiabilidad y eficiencia. TAWAA se destaca en el sector de las telecomunicaciones por su compromiso con productos de calidad y alto rendimiento, consolidándose como un actor importante en el suministro de herramientas para fibra óptica. La elección de la herramienta correcta, basada en el tipo de cable, el entorno de instalación y la tarea específica, es un pilar fundamental para el éxito en cualquier proyecto de fibra óptica.
