Creando Redes Inalámbricas con Módulos XBee: Un Enfoque con Punto Intermedio

La comunicación inalámbrica ha revolucionado la forma en que interactuamos con la tecnología, permitiendo la creación de redes flexibles y escalables para una multitud de aplicaciones. Dentro de este vasto campo, los módulos XBee de Digi International se han consolidado como una solución robusta y versátil, especialmente para proyectos que involucran redes de área personal de baja potencia y baja tasa de datos (LR-WPAN). Este artículo se adentra en el funcionamiento y la implementación de redes XBee, con un enfoque particular en la configuración de un punto intermedio para extender el alcance y la funcionalidad de la comunicación.

Fundamentos de la Comunicación Inalámbrica: IEEE 802.15.4 y ZigBee

Antes de sumergirnos en los detalles de los módulos XBee, es crucial comprender los estándares en los que se basan. El estándar IEEE 802.15.4 es la piedra angular de muchas redes inalámbricas de corto alcance. Define las capas física y de control de acceso al medio (MAC) para redes inalámbricas de área personal de baja velocidad de datos (LR-WPAN). Este estándar sienta las bases para la comunicación inalámbrica eficiente y de bajo consumo.

Sobre esta base, surge ZigBee, una especificación de protocolos de alto nivel diseñada para la comunicación inalámbrica de bajo consumo. ZigBee se basa en el estándar IEEE 802.15.4 y se ha posicionado como una tecnología clave en el ámbito de la domótica, permitiendo el control de sistemas de calefacción, iluminación, seguridad y otros dispositivos en edificios inteligentes. La ZigBee Alliance es la entidad responsable de su desarrollo y promoción.

Las comunicaciones ZigBee operan principalmente en la banda de 2.4 GHz, una frecuencia libre a nivel mundial, aunque también existen versiones para 868 MHz en Europa y 915 MHz en Estados Unidos. A diferencia de otras tecnologías como Bluetooth, ZigBee no utiliza el salto de frecuencia (FHSS), sino que se comunica a través de un canal específico. Normalmente, se pueden seleccionar entre 16 canales posibles. El alcance de la comunicación ZigBee depende de factores como la potencia de emisión del dispositivo y el tipo de antena utilizada. Con una antena dipolo y en condiciones de visión directa, el alcance puede rondar los 100 metros, mientras que en interiores se reduce a unos 30 metros. Teóricamente, una red ZigBee puede albergar hasta 65535 dispositivos, lo que demuestra su capacidad para gestionar un gran número de nodos. Un aspecto fundamental de ZigBee es su capacidad para asegurar la interoperabilidad entre dispositivos de diferentes fabricantes.

Introducción a los Módulos XBee: La Propuesta de Digi International

XBee es el nombre comercial de una familia de módulos de comunicación por radio desarrollados por Digi International. Estos módulos están intrínsecamente ligados al estándar ZigBee, aunque Digi ofrece una gama que incluye tanto implementaciones estándar como modificaciones propietarias. Los módulos XBee se distinguen por su diseño enfocado en aplicaciones que demandan un alto tráfico de datos, baja latencia y una sincronización de comunicación predecible.

La conectividad de los módulos XBee se simplifica a un mínimo de conexiones: alimentación (3.3V), tierra (GND) y los pines de transmisión (TX) y recepción (RX) de la interfaz UART. Otras conexiones, como reset y sleep, son recomendables para optimizar su funcionamiento. Es importante destacar que los módulos XBee operan a 3.3V y sus pines no son tolerantes a voltajes de 5V, lo que requiere precaución en su interconexión con microcontroladores que operan a voltajes superiores.

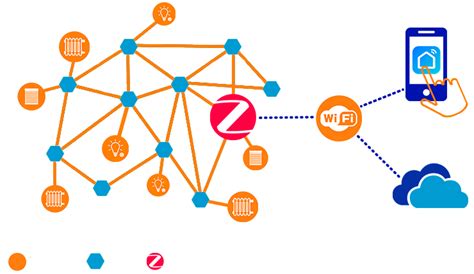

Arquitectura de una Red XBee: Coordinador, Routers y Dispositivos Finales

Una red XBee se estructura típicamente en torno a tres tipos de nodos:

• Coordinador: Este nodo es el responsable de iniciar y formar la red. Establece los parámetros de comunicación, como el canal y el PAN ID (identificador de red), que serán utilizados por todos los dispositivos de la red. Una vez creada la red, el Coordinador permite que otros dispositivos se unan a él.
• Routers: Los Routers actúan como nodos intermedios que mantienen información sobre la red y determinan las rutas óptimas para el enrutamiento de paquetes de datos. Facilitan la comunicación entre dispositivos que podrían estar fuera del alcance directo del Coordinador.
• Dispositivos Finales (End Devices): Estos nodos no tienen capacidad de enrutamiento. Deben interactuar siempre a través de su nodo padre (ya sea un Coordinador o un Router) y no pueden enviar información directamente a otro dispositivo final. Por su diseño, los dispositivos finales suelen ser alimentados por baterías, optimizando el consumo energético.

Series de Módulos XBee y sus Características

Digi International ofrece una amplia variedad de módulos XBee, cada uno con características específicas para diferentes aplicaciones. La elección de la serie adecuada es crucial para el éxito del proyecto.

XBee Series 1 (802.15.4)

Son los módulos más sencillos de utilizar y los más recomendados para principiantes. Implementan el estándar IEEE 802.15.4 y no soportan redes "mesh" (malla). Su facilidad de configuración los hace ideales para comunicaciones punto a punto, ofreciendo un rendimiento comparable a las series más avanzadas sin la complejidad de la configuración previa. Sin embargo, es fundamental tener en cuenta que el hardware de la Serie 1 no es compatible con el de las Series 2, 2.5 o ZB.

XBee Series 2 y Posteriores (Znet 2.5, ZB, 2B)

• XBee Znet 2.5 (Formalmente Series 2 - Retirado): Estos módulos requieren una configuración previa antes de su uso. Pueden operar en modo transparente o mediante comandos API, dependiendo del firmware instalado. Su principal ventaja es la capacidad de formar redes "mesh", lo que aumenta significativamente la flexibilidad y el alcance de la red. Son más complejos de configurar que la Serie 1.
• XBee ZB (Actual Módulo Series 2): Representa una evolución del Znet 2.5 con un firmware actualizado. Conserva la capacidad de operar en modo transparente o API, y de formar redes "mesh". A menudo se les denomina simplemente "Serie 2".
• XBee 2B (Módulo Series 2 más reciente): Incorpora mejoras de hardware respecto a la Serie 2, con un firmware más reciente que optimiza el consumo de energía. Aunque funcionan con el firmware del módulo ZB, las mejoras de hardware impiden la compatibilidad con el firmware del Znet 2.5. Es crucial tener esto en cuenta al integrar estos módulos en redes existentes.

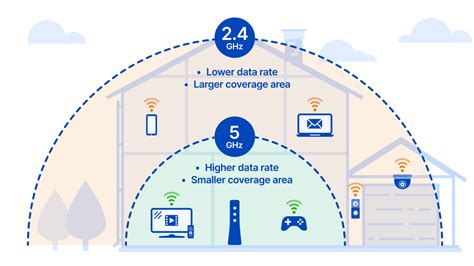

Frecuencias de Operación: 900 MHz vs. 2.4 GHz

La mayoría de los módulos XBee operan en la banda de 2.4 GHz. Sin embargo, existen módulos que funcionan en la banda de 900 MHz. Estos últimos ofrecen la ventaja de un mayor alcance, especialmente cuando se combinan con antenas de alta ganancia, pudiendo alcanzar distancias de hasta 24 km. Además, a menor frecuencia, la señal tiende a tener una mayor capacidad de penetración en obstáculos. Es importante verificar las regulaciones locales, ya que el uso de la banda de 900 MHz puede estar restringido en algunas regiones. Los módulos de 900 MHz y 2.4 GHz no son compatibles entre sí dentro de la misma red.

Configuración y Programación de Módulos XBee

La configuración y el uso de los módulos XBee se facilitan mediante el software XBee Configuration and Test Utility (XCTU). Esta herramienta multiplataforma proporciona una interfaz gráfica intuitiva para configurar, inicializar, actualizar firmware y probar los módulos XBee a través de su puerto serie.

El proceso general para comenzar implica:

1. Instalar XCTU: Descargar e instalar el software en el ordenador.
2. Conectar el Módulo XBee: Utilizar una placa de desarrollo con un módulo FTDI para convertir la interfaz serie del XBee a USB, permitiendo su conexión al PC.
3. Identificar el Puerto COM: Una vez conectado, identificar el puerto COM asignado al módulo.
4. Prueba y Configuración Inicial: Iniciar XCTU, seleccionar el puerto COM y realizar una prueba ("TEST / QUERY") para verificar la comunicación.
5. Configuración del Módulo: Acceder a la pestaña "Modem Configuration" para leer la configuración actual, seleccionar el tipo de módulo y el firmware adecuado. Para establecer una red, se debe configurar un módulo como Coordinador AT.

Modos de Operación: Transparente vs. API

Los módulos XBee pueden operar en dos modos principales cuando se conectan a un microcontrolador o PC:

• Modo Transparente (Aplicación Transparente): En este modo, el módulo XBee simplemente retransmite los datos recibidos por el puerto serie a través del aire, y viceversa. Es el modo más sencillo para empezar. Para comunicar dos módulos en modo transparente, es necesario configurar la dirección de destino en el módulo emisor. Este modo tiene limitaciones, especialmente al trabajar con múltiples módulos.
• Modo API (Aplicación de Programación): Este modo utiliza un protocolo estructurado para el intercambio de datos, donde la información se organiza en paquetes (tramas). El modo API ofrece un mayor control y flexibilidad, permitiendo la comunicación con módulos remotos y la implementación de funcionalidades más complejas. La diferencia entre API 1 y API 2 radica en el uso de caracteres de escape para garantizar la integridad de los datos.

Comandos AT: Control y Configuración

Los comandos AT son instrucciones codificadas que permiten interactuar con el módulo XBee para consultar o modificar su configuración. Para acceder a estos comandos, se puede ingresar al módulo en "modo comando" enviando la cadena "+++" seguida de un breve silencio. Una vez en modo comando, se pueden enviar comandos AT para ajustar parámetros como el PAN ID, las direcciones de destino, la configuración de pines I/O, entre otros.

Estableciendo una Red Punto a Punto con un Punto Intermedio

La creación de una red inalámbrica con un punto intermedio es una estrategia común para extender el alcance de la comunicación y mejorar la robustez de la red. Consideremos un escenario donde deseamos comunicar dos dispositivos que están fuera del alcance directo uno del otro.

Arquitectura de la Red:

1. Dispositivo A (Emisor): Conectado a un módulo XBee configurado como dispositivo final o router.
2. Dispositivo B (Receptor): Conectado a un módulo XBee configurado como dispositivo final o router.
3. Dispositivo C (Punto Intermedio): Este dispositivo actúa como un router o un coordinador secundario, recibiendo datos de uno de los extremos y retransmitiéndolos al otro.

Configuración Típica:

• Coordinador (o Router Principal): Se configura un módulo XBee para que actúe como Coordinador (o como un Router principal si se busca mayor flexibilidad en la topología). Se le asigna un PAN ID único y un canal de comunicación.
• Dispositivo Final A (Conectado al Emisor): Se configura este módulo XBee para que se una a la red del Coordinador. Su dirección de destino (DH y DL) se establecerá a la dirección del Dispositivo Final B (o del Router que le sigue).
• Dispositivo Final B (Conectado al Receptor): Similar al Dispositivo Final A, se configura para unirse a la red y su dirección de destino se establecerá a la dirección del Dispositivo Final A.
• Punto Intermedio (Router): Se configura un módulo XBee como Router. Este nodo se unirá a la red del Coordinador. Su configuración de dirección de destino será crucial: puede estar configurado para reenviar tráfico entre A y B, o puede actuar como un nodo de retransmisión más sofisticado, decidiendo la mejor ruta.

Ejemplo Práctico con Arduino:

Un ejemplo común es la comunicación entre dos Arduinos utilizando módulos XBee.

1. Configuración de los Módulos XBee:

   • Módulo 1 (Coordinador): Configurar como "ZIGBEE COORDINATOR AT". Se le asigna un PAN ID (ej. 1234) y se configuran las direcciones de destino (DH, DL) para que apunten al Módulo 2.
   • Módulo 2 (Router/End Device): Configurar como "ZIGBEE ROUTER AT" o "ZIGBEE END DEVICE AT". Se asegura que tenga el mismo PAN ID (1234) y el mismo canal que el Coordinador. Sus direcciones de destino (DH, DL) se configuran para apuntar al Módulo 1.
   • Módulo 3 (Punto Intermedio - Router): Configurar como "ZIGBEE ROUTER AT". Se une a la red con el mismo PAN ID y canal. Su configuración de direcciones de destino (DH, DL) puede apuntar a uno de los otros nodos, o puede ser configurado para reenviar tráfico bidireccional.

2. Conexión Física:

   • Conectar cada módulo XBee a un Arduino a través de los pines UART (TX a RX, RX a TX). Es fundamental respetar el voltaje de 3.3V de los módulos XBee. Se pueden usar XBee Explorers o Shields para facilitar esta conexión.

3. Programación en Arduino:

   • El código en Arduino deberá leer datos de sus sensores o entradas, enviarlos a través del puerto serie al módulo XBee conectado. El módulo XBee se encargará de la transmisión inalámbrica. En el otro extremo, el módulo XBee receptor recibirá los datos y los enviará al Arduino correspondiente a través de su puerto serie, donde podrán ser procesados.

Consideraciones Avanzadas y Seguridad

Ahorro de Energía y Modos Sleep

Los módulos XBee están diseñados para aplicaciones de bajo consumo, y ofrecen modos de ahorro de energía para optimizar la duración de la batería, especialmente en dispositivos finales. El protocolo IEEE 802.15.4 define varios modos de "sleep":

• Pin-Controlled Sleep Mode: El módulo entra en modo "sleep" cuando una señal específica en un pin (Sleep_RQ) se activa.
• Cyclic Sleep Mode: El módulo se despierta y vuelve a entrar en modo "sleep" según una programación temporal predefinida.
• Modo Combinado: Algunos módulos permiten combinar ambos modos, ofreciendo una mayor flexibilidad en la gestión del consumo energético.

Cifrado de Datos

Para aplicaciones que requieren confidencialidad, los módulos XBee soportan el cifrado de datos AES. Mediante la configuración de una clave de cifrado (KY), los datos transmitidos se cifran antes de ser enviados y se descifran en el receptor, protegiendo la información contra accesos no autorizados.

Escalabilidad y Robustez

La capacidad de formar redes "mesh" con los módulos XBee Series 2 y posteriores es un factor clave para la escalabilidad y la robustez. En una red "mesh", los datos pueden encontrar múltiples caminos para llegar a su destino, lo que aumenta la fiabilidad y el alcance general de la red. Si un nodo falla, la red puede auto-reconfigurarse para encontrar rutas alternativas. Esta característica es fundamental para aplicaciones de IoT comerciales donde la escalabilidad es un desafío importante.

Consideraciones de Hardware y Antenas

La elección del tipo de antena (chip, de cable, externa con conector U.FL o RPSMA) y la variante del módulo (Regular vs. PRO) impactan directamente en el alcance y la robustez de la comunicación. Los módulos XBee PRO, por ejemplo, ofrecen un mayor alcance a costa de un mayor consumo de energía y un costo ligeramente superior. La correcta selección y ubicación de las antenas son cruciales para optimizar el rendimiento inalámbrico.

Conclusión

La implementación de redes inalámbricas con módulos XBee, especialmente al incorporar un punto intermedio, abre un abanico de posibilidades para la conectividad de dispositivos. Desde la domótica hasta sistemas de monitorización industrial, la versatilidad de los XBee, combinada con los estándares IEEE 802.15.4 y ZigBee, proporciona una plataforma sólida para el desarrollo de soluciones inalámbricas robustas, escalables y eficientes. La correcta comprensión de las diferentes series de módulos, modos de operación, y técnicas de configuración es esencial para aprovechar al máximo el potencial de esta tecnología.
