En el panorama de las redes informáticas modernas, la interconexión de dispositivos es fundamental para el funcionamiento eficiente de cualquier organización o entorno doméstico. A menudo, un único switch Ethernet no es suficiente para satisfacer las demandas de conectividad, ya sea por el número de puertos requeridos o por funcionalidades específicas. En tales escenarios, la combinación de varios switches se vuelve una necesidad. Este artículo explora en profundidad las principales tecnologías para conectar múltiples switches Ethernet: la cascada, la pila y el clúster, desglosando sus metodologías, ventajas, desventajas y cuándo es más apropiado emplear cada una.
La Conexión en Cascada: Un Método Tradicional con Variaciones
La cascada de switches representa un enfoque tradicional para expandir la capacidad de una red mediante la interconexión de múltiples unidades. Este método permite a los usuarios disponer de un mayor número de puertos y, en muchos casos, configurar y gestionar cada switch de forma independiente dentro del grupo. Dentro de la arquitectura de cascada, dos topologías destacan por su prevalencia: la topología de cadena tipo margarita (Daisy Chain) y la topología en estrella.
Topología Daisy Chain: Conectando Switches Uno a Uno
La topología en cadena margarita, o Daisy Chain, como su nombre sugiere, conecta cada switch de forma secuencial con el siguiente, emulando la disposición de los pétalos de una margarita. Es una de las formas más sencillas de incorporar switches adicionales a una red existente. La estructura de los switches en una red en cadena puede presentarse de dos maneras principales: lineal o circular.
En la configuración lineal, los switches se conectan en una secuencia directa, sin que los extremos se unan. Esta disposición puede describirse como A-B-C, donde A es el primer switch, B el segundo y C el tercero. Una topología lineal de encadenamiento de margaritas funciona de manera aceptable para un máximo de tres switches Ethernet, principalmente porque evita la formación de bucles. Sin embargo, esta simplicidad viene acompañada de una desventaja significativa: la falta de redundancia. Si un switch en la cadena falla, la comunicación de los switches posteriores se ve interrumpida, afectando a toda la red a partir de ese punto. Los datos deben transmitirse de un switch a otro en una única dirección, y cualquier interrupción en este flujo tiene un impacto directo en los demás elementos conectados, similar a cómo una rotura en un circuito eléctrico en serie afecta a todos los componentes.
Cuando el número de switches Ethernet supera los tres, la topología en anillo se presenta como una alternativa más robusta. Esta configuración permite una transmisión de datos bidireccional, donde la información puede ser enviada en ambas direcciones. La principal ventaja de la topología en anillo es su capacidad de recuperación ante fallos: si un enlace en el anillo se rompe, la transmisión de datos puede desviarse y continuar por el camino inverso. Esto asegura que todos los switches permanezcan conectados incluso si ocurre un único fallo en un enlace.
No obstante, la topología en anillo, cuando se implementa mediante encadenamiento de margaritas, inevitablemente crea bucles en la red. Estos bucles pueden dar lugar a fenómenos indeseados como las tormentas de difusión (broadcast storms) y la congestión de la red, degradando significativamente el rendimiento. Para mitigar estos problemas, es crucial que los switches de red sean compatibles con el protocolo STP (Spanning Tree Protocol). El STP es esencial para detectar y prevenir la formación de bucles, asegurando la estabilidad y el correcto funcionamiento de la red.

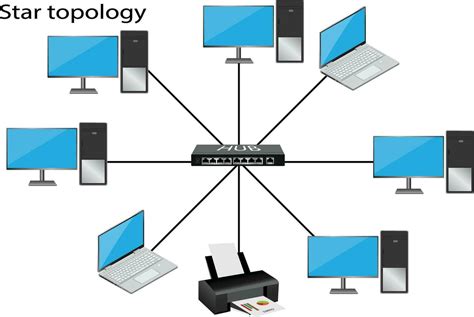

Topología en Estrella: Centralizando la Conexión
En contraposición a la naturaleza secuencial de la cadena margarita, la topología en estrella organiza la conexión de switches de una manera centralizada. En este modelo, todos los switches de la red se conectan a un switch central, a menudo denominado "switch de núcleo" o "switch central", a través de enlaces punto a punto dedicados. La comunicación entre cualquier par de switches en una topología en estrella es gestionada y enrutada por este switch central.
Esta topología es particularmente popular para interconectar switches Gigabit y se utiliza frecuentemente en entornos donde se requiere una alta densidad de puertos y una gestión eficiente del tráfico. Un switch de alto rendimiento, como un switch de 40G, puede actuar como el núcleo de la red, conectándose a múltiples switches de acceso (por ejemplo, switches de 10G). En esta configuración, la ausencia de bucles es una característica inherente, y todos los switches de acceso se encuentran a una distancia similar del switch central, lo que simplifica la gestión y optimiza la latencia.
La Pila de Switches: Consolidando la Capacidad
El apilamiento de switches es una tecnología que permite combinar varios switches físicos para que operen como un único dispositivo lógico. Esta consolidación de funcionalidad ofrece una forma eficaz de aumentar drásticamente el número de puertos disponibles en una red sin la complejidad de gestionar múltiples dispositivos independientes. Al apilar switches, la densidad total de puertos de la unidad de apilamiento se convierte en la suma de los puertos de todos los switches individuales que la componen.
Por ejemplo, al apilar dos switches Gigabit que admiten esta función, se puede duplicar la cantidad de puertos de 1GbE y, consecuentemente, casi duplicar la capacidad de conmutación. Los fabricantes suelen especificar un límite en el número de switches que pueden apilarse juntos; por ejemplo, algunos modelos pueden soportar hasta seis switches en una única pila.
La gestión de una pila de switches se simplifica considerablemente, ya que generalmente solo uno de los switches actúa como "switch de comando" o "switch maestro", responsable de administrar toda la pila. Esto significa que toda la pila puede ser configurada y gestionada utilizando una única dirección IP, lo que ahorra valiosos recursos de direccionamiento IP en la red.
El Clúster de Switches: Gestión Unificada como un Único Dispositivo
Un clúster de switches, también conocido como agrupación o apilamiento avanzado, lleva la consolidación de la gestión un paso más allá. Al igual que en la pila, múltiples switches interconectados son tratados como una única entidad lógica. Sin embargo, el concepto de clúster a menudo implica una mayor integración y redundancia, permitiendo que varios switches funcionen de manera coordinada y redundante.
En un clúster, típicamente existe un switch administrativo principal, denominado switch de comando, que centraliza la gestión de todos los demás switches del clúster, conocidos como switches miembros. Al igual que en el apilamiento, esta arquitectura permite que toda la red de switches en clúster sea administrada a través de una única dirección IP, lo que simplifica enormemente las tareas de configuración, monitorización y resolución de problemas. La principal diferencia radica en que el clúster puede ofrecer características de alta disponibilidad y resiliencia más avanzadas, a menudo con la capacidad de que un switch miembro tome el control si el switch de comando falla.
¿Cuál es la Mejor Manera de Conectar Múltiples Switches Ethernet?
La elección entre la conexión en cascada (en sus variantes de margarita o estrella), el apilamiento y la formación de clústeres depende de una serie de factores y requisitos específicos de la red. Cada método presenta sus propias ventajas y desventajas, y comprender estas diferencias es crucial para tomar la decisión más acertada.
| Característica | Cascadas (Daisy Chain / Estrella) | Pila de Switches | Clúster de Switches |
|---|---|---|---|
| Número de switches | Generalmente sin limitación teórica (pero con implicaciones de rendimiento) | Limitado por el fabricante y el modelo del switch | Limitado por el fabricante y el modelo del switch |
| Ancho de banda | No hay aumento significativo | Gran aumento debido a enlaces de alta velocidad entre switches apilados | Aumento considerable, a menudo con enlaces de alta velocidad |
| Gestión del switch | Gestionados de forma independiente o centralizada (estrella) | Gestionados en conjunto por el switch maestro | Gestionados en conjunto por el switch de comando |
| Requisito de fabricante | Generalmente no hay requisitos específicos | Switches apilables del mismo modelo y fabricante | Switches compatibles del mismo fabricante |
| Dirección IP | Cada switch tiene su propia dirección IP | Todos los switches comparten una única dirección IP | Solo una dirección IP para el switch de comando |
| Complejidad de configuración | Variable, de simple (lineal) a moderada (estrella) | Moderada a alta, dependiendo de la tecnología de apilamiento | Alta, pero simplificada por la gestión centralizada |
| Redundancia | Baja (lineal), moderada (estrella si el núcleo es redundante) | Moderada, dependiendo de la configuración de la pila | Alta, con capacidad de failover entre switches |
Desde una perspectiva de la gestión, los métodos de pila y clúster ofrecen una ventaja significativa al permitir que múltiples switches sean administrados como una única entidad lógica. Esto reduce drásticamente la carga administrativa, especialmente en redes grandes. La necesidad de una única dirección IP para toda la pila o clúster simplifica la configuración y la monitorización.
En cuanto al ancho de banda, tanto el apilamiento como los clústeres suelen proporcionar un aumento sustancial en la capacidad de interconexión entre los switches. Esto se logra a menudo mediante el uso de enlaces de alta velocidad dedicados entre los switches dentro de la pila o clúster, lo que permite un flujo de datos más rápido y eficiente entre ellos. En contraste, la cascada tradicional, especialmente la topología lineal, no ofrece estas mejoras de ancho de banda, y puede convertirse en un cuello de botella a medida que el tráfico de red aumenta.
Un aspecto crítico a considerar es el requisito de fabricante. Para la pila y el clúster, es común que los switches deban ser del mismo modelo y, a menudo, del mismo fabricante para garantizar la compatibilidad y el correcto funcionamiento de las tecnologías de interconexión. Las cascadas, por otro lado, suelen ser más flexibles en este sentido, permitiendo la interconexión de switches de diferentes marcas, aunque esto puede limitar la funcionalidad avanzada.
La complejidad de configuración varía. Las cascadas lineales son las más sencillas, mientras que las topologías en estrella pueden requerir una planificación más detallada. El apilamiento y los clústeres, aunque simplificados por la gestión unificada, pueden tener una curva de aprendizaje inicial más pronunciada debido a las tecnologías específicas involucradas.
Finalmente, la redundancia es un factor clave. Las topologías en cascada lineales carecen de ella, mientras que las topologías en estrella pueden ofrecerla si el switch central es redundante. Las pilas y los clústeres, especialmente aquellos diseñados para alta disponibilidad, ofrecen niveles de redundancia significativamente mayores, asegurando la continuidad del servicio incluso ante fallos de hardware.
Entendiendo los Tipos de Switches y sus Características
Para tomar una decisión informada sobre cómo conectar múltiples switches, es útil comprender los diferentes tipos de switches disponibles y las características a las que debemos prestar atención. Un switch de red, también conocido como conmutador de red, es un dispositivo esencial que permite interconectar múltiples dispositivos dentro de una red de área local (LAN). Su función principal es facilitar la comunicación y el intercambio de recursos entre estos dispositivos a través de cables de red Ethernet.
Es importante destacar que un switch, por sí solo, no proporciona acceso a Internet; para ello, se requiere un router. El objetivo principal de un switch es crear una red local robusta y eficiente. Históricamente, los hubs fueron utilizados para este propósito, pero la reducción en el costo de los switches y su mayor versatilidad los han convertido en la opción predominante en la actualidad.
Los switches se pueden clasificar en varias categorías según su uso y funcionalidad:
Switches de Escritorio (Desktop Switches): Son dispositivos básicos, comúnmente utilizados en redes domésticas. Carecen de funciones avanzadas y no requieren configuración. Son ideales para expandir la conectividad en un hogar u oficina pequeña. Un ejemplo es un switch de 5 puertos de sobremesa de TP-Link con velocidades de 10/100/1000 Mbps, que ofrece una solución económica y de bajo consumo energético.
Switches Perimetrales No Gestionables: Similares a los switches de escritorio pero con mayor capacidad, suelen tener hasta 24 puertos y velocidades Gigabit Ethernet (1000 Mbps). Son una buena opción para aumentar la capacidad de la red sin necesidad de configuración compleja. Un ejemplo es un switch no gestionado de TP-Link con hasta 24 puertos Full Duplex de alto rendimiento.
Switches Perimetrales Gestionables (Managed Switches): Diseñados para redes de tamaño mediano a grande, estos switches ofrecen un mayor control y flexibilidad. Pueden tener hasta 48 puertos de hasta 1000 Mbps y permiten tanto operación automática como configuración avanzada. Un ejemplo destacado es un switch gestionable de Aruba con 48 puertos Gigabit Ethernet, soporte VLAN, interfaz web intuitiva y opciones de apilamiento.
Switches Troncales (Core Switches): Estos switches de alto rendimiento se utilizan para interconectar diferentes segmentos de red o redes de área local. Ofrecen funcionalidades avanzadas y altas prestaciones, incluyendo puertos de hasta 10 Gigabit Ethernet y compatibilidad con fibra óptica.
Además de estas categorías, existen características específicas que debemos considerar al elegir un switch:
- Número de Puertos: Es fundamental seleccionar un switch que disponga de la cantidad de puertos necesaria para todos los dispositivos que se planea conectar.
- Velocidad: Los switches ofrecen diferentes velocidades de transmisión de datos, comúnmente 10/100 Mbps, Gigabit Ethernet (1000 Mbps), o incluso 10 Gigabit Ethernet. La elección dependerá de las necesidades de tráfico de la red.
- Configuración (Gestionable vs. No Gestionable): Los switches no gestionables son plug-and-play, mientras que los gestionables ofrecen un control granular sobre la red, incluyendo características como VLANs, QoS (Quality of Service) y agregación de enlaces.
- PoE (Power over Ethernet): Algunos switches incluyen puertos PoE, que permiten alimentar dispositivos compatibles (como puntos de acceso inalámbricos, teléfonos IP o cámaras de vigilancia) a través del mismo cable Ethernet que transporta los datos, simplificando la instalación y reduciendo el cableado. Un switch de D-Link con 8 puertos Gigabit Ethernet y capacidad PoE es un buen ejemplo.
Cómo funcionan los #SWITCHES en redes LAN
Switches Gestionados vs. No Gestionados: Control y Flexibilidad
La distinción entre switches gestionados y no gestionados es fundamental para la administración de redes.
Switches No Gestionados: Están diseñados para una simplicidad total. Simplemente se conectan y funcionan, sin necesidad de configuración. Son ideales para redes básicas donde la conectividad es el único requisito. Sin embargo, carecen de las funciones avanzadas de seguridad y control que ofrecen los switches gestionados.
Switches Gestionados: Ofrecen un nivel superior de control, seguridad y flexibilidad. Permiten a los administradores de red configurar la red para optimizar el rendimiento, priorizar el tráfico y mejorar la seguridad. Estas configuraciones pueden incluir la creación de VLANs (Virtual Local Area Networks) para segmentar la red, la implementación de QoS para priorizar el tráfico sensible a la latencia, y la monitorización detallada del tráfico de red. Los switches gestionados pueden ser de Capa 2 (operando principalmente con direcciones MAC) o de Capa 3 (capaces de realizar enrutamiento básico utilizando direcciones IP).
Switches de Capa 2, Capa 3 e Inteligentes
La clasificación de los switches según su nivel operativo en el modelo OSI es también relevante:
Switches de Capa 2: Operan en la capa de enlace de datos y utilizan direcciones MAC para reenviar paquetes de datos dentro de una red local. Son los tipos de switches más comunes y económicos.
Switches de Capa 3: Además de las funcionalidades de Capa 2, estos switches pueden realizar enrutamiento de paquetes basado en direcciones IP. Esto les permite actuar como routers en ciertas situaciones, aunque suelen tener un conjunto de características de enrutamiento más limitado que un router dedicado. Un switch de Capa 3 puede ser utilizado en lugar de un router, pero para conectar redes internas o segmentar una LAN grande, un router es generalmente más adecuado para conectar la red interna a Internet.
Switches Inteligentes (Smart Switches): Constituyen una categoría intermedia entre los switches no gestionados y los gestionados completos. Ofrecen un conjunto de características de gestión más limitado que los switches gestionados, pero más que los no gestionados. Son una opción atractiva para pequeñas y medianas empresas que necesitan un control básico de la red sin la complejidad o el costo de los switches totalmente gestionados.
El Rol del Router en la Red
Es crucial diferenciar el rol de un switch del de un router. Mientras que un switch interconecta dispositivos dentro de una misma red local (LAN), un router se encarga de conectar diferentes redes entre sí, incluyendo la conexión de una LAN a Internet. Los routers actúan como distribuidores de tráfico entre redes, enrutando paquetes de datos hacia su destino.
En muchas redes domésticas y de pequeñas oficinas, el router también incluye funcionalidad de switch integrada, ofreciendo varios puertos Ethernet para conectar dispositivos por cable. Sin embargo, para expandir la cantidad de puertos disponibles más allá de los que ofrece el router, se añade un switch de red que se conecta a uno de los puertos LAN del router.
Consideraciones Adicionales: Gestión de Cables y Soluciones Específicas
La organización y gestión del cableado es un aspecto a menudo subestimado pero vital para el mantenimiento y la eficiencia de una red, especialmente en racks de servidores. Soluciones como PATCHBOX ofrecen sistemas de gestión de cables retráctiles que ayudan a mantener los racks ordenados, evitando el desorden de cables y facilitando la conexión y desconexión de dispositivos.
Para entornos empresariales que requieren una conectividad robusta y versátil, existen soluciones avanzadas como el CRS328-24P-4S+RM de MikroTik. Este dispositivo combina 24 puertos Gigabit Ethernet con capacidades PoE (PoE pasivo o 802.3af/at) y 4 puertos SFP+, ofreciendo una gran flexibilidad para conectar y alimentar diversos dispositivos de red.
Conexión de la Nintendo Switch a Internet
La conexión de dispositivos de consumo, como la consola Nintendo Switch, a redes Ethernet también ilustra la aplicación práctica de estos principios. Para establecer una conexión con cable, se requiere conectar un cable Ethernet a la base de la consola y luego al router o puerta de enlace. La consola, al ser colocada en su base, detectará la conexión por cable y realizará una prueba de conexión. Es importante tener en cuenta que la consola soporta frecuencias inalámbricas de 2.4 GHz y 5 GHz, así como diversos estándares de seguridad inalámbrica como WPA-PSK (AES), WPA2-PSK (AES) y WPA3-SAE (AES).
En resumen, la elección del método adecuado para conectar múltiples switches Ethernet -ya sea cascada, pila o clúster-, junto con la selección del tipo de switch apropiado (gestionado, no gestionado, de Capa 2 o Capa 3), son decisiones críticas que impactan directamente en el rendimiento, la escalabilidad y la mantenibilidad de una red. Comprender las diferencias y aplicaciones de cada tecnología permite construir una infraestructura de red robusta y adaptada a las necesidades específicas del entorno.
