En el intrincado mundo del cableado estructurado, donde la eficiencia y la fiabilidad son primordiales, el conector RJ45, a pesar de su modesto tamaño, emerge como un componente de vital importancia. A menudo relegado a un segundo plano, con la atención centrada en la categoría y el rendimiento del cable en sí, la calidad de este pequeño pero indispensable elemento puede ser el factor determinante entre una red robusta y una plagada de problemas. Un conector de baja calidad no solo puede ser la raíz de conexiones inestables y una reducción drástica en la velocidad de transmisión, sino que también puede mermar significativamente la vida útil de toda la infraestructura de red. La experiencia acumulada a través de años de producción y pruebas revela que la calidad de un conector RJ45 se manifiesta en múltiples facetas, desde su apariencia general hasta los detalles más sutiles de sus materiales y su manufactura.
El Rol Fundamental del Conector RJ45
El conector RJ45 actúa como el nexo crucial entre los cables de red y los diversos dispositivos que componen una infraestructura de telecomunicaciones. Su función principal es asegurar que las señales eléctricas viajen de manera estable y sin pérdidas de información entre los puntos de conexión. Un conector de alta calidad garantiza un contacto óptimo y una mínima atenuación de la señal, elementos esenciales para mantener la integridad de los datos. Además, un conector bien construido está diseñado para soportar miles de ciclos de inserción y extracción, un requisito indispensable en entornos de alta exigencia como redes empresariales, centros de datos y sistemas de edificios inteligentes. En estos escenarios, la fiabilidad del conector se traduce directamente en la confiabilidad general del sistema de red.
Distinguiendo la Calidad: Apariencia y Materiales
La calidad de un conector RJ45 se delata en varios aspectos observables y tangibles. En contraposición a los conectores de baja calidad, que a menudo presentan un baño de oro extremadamente fino (a veces inferior a 3 μpulgadas), los conectores de alta gama priorizan la durabilidad y la conductividad. El clip metálico, un componente esencial para la fijación mecánica del cable y la garantía de continuidad eléctrica, es un claro indicador de calidad. Los conectores de baja calidad suelen recurrir a metales de menor calidad y un diseño deficiente, a menudo acompañados por una carcasa de plástico transparente que, si bien permite visualizar la disposición de los cables, puede ser indicativo de materiales menos resistentes.
Implicaciones de un Conector de Baja Calidad
En el ámbito doméstico, la utilización de conectores de baja calidad puede manifestarse en desconexiones intermitentes y frustrantes, afectando la experiencia de navegación y el rendimiento de las aplicaciones en línea. Estas fallas, aunque aparentemente menores, pueden tener un impacto significativo en la productividad y el disfrute de la tecnología. En entornos más críticos, como las redes empresariales o los centros de datos, las consecuencias pueden ser mucho más severas, incluyendo pérdida de datos, interrupciones del servicio y costos de mantenimiento elevados. La elección de un conector RJ45 de calidad superior es, por tanto, una inversión en la estabilidad y longevidad de la red.
El Compromiso con la Excelencia: Materiales y Construcción
La empresa GYA, con su vasta experiencia en la producción y prueba de conectores RJ45, pone un énfasis primordial en la calidad. Su enfoque se basa en la creencia de que cada detalle cuenta, desde la selección de los materiales hasta la precisión en la manufactura. Al evaluar el espesor del chapado en oro, la elasticidad del clip y la calidad del material plástico de la carcasa, es posible discernir rápidamente la calidad de un conector y, consecuentemente, prevenir riesgos potenciales en la red. GYA se dedica a ofrecer productos y soluciones de cableado que cumplen con los más altos estándares, empleando conectores modulares STP 8P8C (tanto de extremo cerrado como de paso) y conectores de terminación en campo (sin herramientas) diseñados para cables RJ45 de mayor calibre (cables sólidos y trenzados U/FTP, F/UTP, S/FTP de 22 a 26 AWG).
Excellence Wire Ind.: Tradición y Vanguardia en Conectividad
Con sede en Taiwán desde 1985, Excellence Wire Ind. se ha consolidado como un especialista en la fabricación de conectores RJ45, conectores modulares y una extensa gama de tomas keystone. La empresa ofrece un portafolio integral de productos de cableado estructurado, diseñados para garantizar la fiabilidad de los sistemas de comunicación de voz y datos. Con más de 38 años de experiencia, Excellence Wire Ind. se enorgullece de proporcionar soluciones de cableado de alta calidad y certificadas, incluyendo innovadores productos con certificación IP68 para entornos adversos, asegurando así una integridad y un rendimiento de red superiores. Su dedicación a la calidad, respaldada por certificaciones como UL, ETL, RoHS y REACH, posiciona a Excellence Wire Ind. como un socio de confianza para sistemas de comunicación robustos y fiables.
El Cable RJ45: Más Allá del Conector
El cable de par trenzado, comúnmente conocido como cable RJ45, es el pilar de las redes locales (LAN) y otras redes de extensión moderada. Sin embargo, la diversidad de cables RJ45 es considerable, abarcando tipos como UTP, STP y FTP, cada uno con distintas categorías de rendimiento. Comprender el código de colores RJ45 y las metodologías de montaje adecuadas para aplicaciones específicas es fundamental para optimizar la transmisión de datos.
Origen y Uso del Conector RJ45
El conector o puerto RJ45 es una interfaz estandarizada utilizada primordialmente para la interconexión de redes de intercambio de datos entre ordenadores y otros dispositivos. Este conector cuenta con 8 pines, aunque no todos son utilizados en todas las aplicaciones; su uso depende de la configuración del cable y la velocidad de la red requerida. El cable de par trenzado, conocido como UTP (Unshielded Twisted Pair), es el tipo de cable más comúnmente asociado con este conector. Su aplicación más extendida se encuentra en redes bajo el estándar Ethernet, funcionando como una interfaz serial capaz de alcanzar velocidades de hasta 10 Gbps, con implementaciones que incluso llegan a los 40 Gbps. Los estándares Ethernet más conocidos, como 10BASE-T (10 Mbps), 100BASE-TX y 100BASE-T (100 Mbps), 1000BASE-T (1 Gbps) y 10GBASE-T (10 Gbps), operan sobre la primera capa del modelo OSI (estándar 802.3).
El conector macho RJ45, de aproximadamente 2 cm de longitud, suele presentar una carcasa de plástico transparente que permite visualizar la disposición de los cables internos, ya sea en configuración directa o cruzada. En su extremo, alberga contactos metálicos que perforan el aislamiento de los conductores de cobre para establecer la conexión eléctrica.
Cable Directo vs. Cable Cruzado: Una Distinción Clave
El cable directo se emplea para interconectar dispositivos de naturaleza diferente, como un ordenador a un router, switch o hub. La distribución de los cables en el conector puede seguir dos normativas principales: T568A y T568B. En un cable directo, ambos extremos deben seguir la misma norma de cableado para la asignación de funciones de los pines.

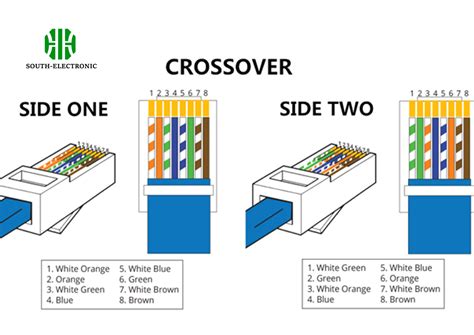

Por otro lado, el cable cruzado se utiliza para conectar dos dispositivos idénticos, como dos ordenadores directamente entre sí. Esta configuración requiere que los pares de transmisión y recepción estén cruzados para que la comunicación sea posible.
La Herramienta Esencial: La Crimpadora
La creación de cables de red personalizados y la terminación de conectores RJ45 requieren una herramienta específica: la crimpadora (o grimpadora). Esta herramienta, similar a unos alicates, cuenta con unas pinzas diseñadas para comprimir el conector macho sobre los conductores del cable. Al aplicar presión, los contactos metálicos del conector perforan el aislamiento de los hilos de cobre, estableciendo la conexión funcional. Simultáneamente, la crimpadora sella y fija las dos partes del conector, asegurando que los cables queden firmemente sujetos en su interior.
Categorías y Blindaje: Diversidad en Cables Ethernet
Los cables de red Ethernet, y por ende sus conectores RJ45, se clasifican principalmente en dos familias: por su categoría y por su construcción, incluyendo el tipo de apantallamiento y blindaje.
Categorías de Cables Ethernet
Los cables se dividen en categorías según su rendimiento y construcción, existiendo siete categorías principales. Si bien un cable de categoría inferior podría funcionar en una situación donde se requiere una de mayor categoría, las certificaciones garantizan el rendimiento esperado.
- Cat 5e: Considerada de bajas prestaciones y ya no perteneciente a la norma TIA/EIA, es común en cables económicos.
- Cat 6: Ampliamente utilizada y a menudo incluida en routers y otros equipos de red. Soporta frecuencias menores que las categorías superiores.
- Cat 7: Menos habitual, utilizada principalmente en centros de datos y redes de 10 GbE con bajas tasas de pérdida.
- Cat 8: La categoría más avanzada disponible en el mercado, diseñada para ofrecer el máximo rendimiento.
Todas estas categorías, teóricamente, aseguran sus prestaciones hasta una distancia de 100 metros.
Tipos de Construcción y Apantallamiento
Las siglas que acompañan a las categorías de cables se refieren al tipo de aislamiento de los pares trenzados y al recubrimiento exterior:
- UTP (Unshielded Twisted Pair): Cable trenzado sin blindaje. Los pares trenzados comparten la misma cubierta plástica sin elementos de aislamiento adicional entre ellos.
- FTP (Foiled Twisted Pair): Incorpora un apantallamiento exterior que rodea todos los pares de cables, generalmente compuesto de aluminio y plástico. Cada par trenzado puede o no estar separado de los demás por una cubierta plástica adicional.
- STP (Shielded Twisted Pair): Cada par trenzado está recubierto individualmente por una malla conductora que actúa como pantalla contra interferencias y ruido eléctrico.
- SFTP (Shielded Foiled Twisted Pair): Combina las protecciones del FTP y STP. Los pares trenzados van recubiertos individualmente por una malla protectora, y el conjunto de pares también cuenta con un recubrimiento global adicional.
La elección del tipo de cable y su categoría dependerá de la aplicación específica, la distancia de transmisión y el entorno electromagnético. Para uso doméstico, los cables de Categoría 5e o 6 suelen ser suficientes. Sin embargo, para instalaciones internas en paredes o para soportar transmisiones de datos de múltiples dispositivos simultáneamente, cables de mayor categoría y con apantallamiento pueden ser más adecuados. Es importante recordar que, por normativa, ninguna categoría de cable Ethernet soporta tiradas superiores a 100 metros.
Tipos de Conectores RJ45: Macho y Hembra
Los conectores RJ45 son un componente esencial en cualquier instalación de redes cableadas. Se distinguen principalmente en dos tipos:
- Conector RJ45 Macho: Es el conector físico que se crimpa en el extremo de un cable de red Ethernet. Es la terminación activa del cable y se inserta en los puertos de los dispositivos.
- Conector RJ45 Hembra: Es el conector fijo que se encuentra en dispositivos (como puertos de red en ordenadores o routers) o en puntos de conexión de pared (rosetas). Recibe al conector macho para establecer la conexión.
La elección del conector RJ45 adecuado es fundamental para asegurar una red estable y eficiente.
Materiales de los Pines del Conector RJ45: Cobre, Níquel y Oro
En el mercado de conectores RJ45, la variedad de materiales utilizados para los pines es considerable, incluyendo opciones como cobre completo, cobre puro, cobre sin oxígeno y diversos espesores de chapado en oro.
- Cobre sin Oxígeno y Cobre Puro: Estos materiales son conocidos por su baja resistencia eléctrica y alta conductividad, lo que resulta en una baja pérdida de inserción y una baja resistencia de contacto. Al estar los conductores de los cables de red hechos de cobre sin oxígeno, su uso en los pines del conector RJ45 ayuda a reducir el desajuste de impedancia. Sin embargo, el cobre sin oxígeno o puro es relativamente blando, lo que puede dificultar la perforación de la vaina PE y el contacto con el conductor.
- Conectores de Cobre Completo: Estos conectores no son atraídos por imanes. No obstante, sus pines pueden ser propensos a la oxidación y al ennegrecimiento cuando se exponen al aire durante un período prolongado, un problema visible en conectores RJ45 con superficies de contacto ennegrecidas.
- Pines Chapados en Níquel y Oro: Los conectores de mayor calidad suelen utilizar pines de cobre chapados en níquel. El níquel, al reaccionar con el aire, forma óxido de níquel, lo que previene una mayor oxidación del metal base. Esto significa que los pines de cobre chapados en níquel son menos propensos a oxidarse y ennegrecerse. Adicionalmente, la superficie expuesta del pin de cobre (la que contacta con el módulo) a menudo se chapada en oro. Esta capa de oro protege la capa de óxido de níquel y la capa de níquel contra el desgaste, asegurando que la superficie del conector RJ45 permanezca brillante incluso después de miles de ciclos de inserción y extracción.
Debate sobre el Níquel y la Impedancia
Existe un debate sobre si la presencia de níquel en los pines del conector RJ45, debido a su mayor resistividad en comparación con el cobre, podría causar desajuste de impedancia. Sin embargo, esta preocupación es infundada. La impedancia característica de los cables de pares trenzados, comúnmente utilizados en redes Ethernet, es de 100 ohmios, con un margen de error permitido del 15% (es decir, entre 85 y 115 ohmios). El grosor de la capa de níquel en los conectores RJ45 suele ser de 50-150 micras (0.05-0.15 mm), un espesor tan pequeño que su resistencia es mínima y no aumenta la impedancia en más de 1 ohmio, manteniéndose dentro de los límites aceptables.
El Magnetismo como Indicador de Material
Algunos conectores RJ45 pueden ser atraídos por imanes. Dado que el cobre puro no es magnético, esta atracción indica la presencia de hierro u otros materiales ferromagnéticos. Los conectores de Cobtel, por ejemplo, utilizan pines de latón. Sin embargo, debido a que el latón es propenso a la oxidación y el ennegrecimiento, se les aplica un tratamiento de niquelado de 150 micras. Dado que el níquel es atraído por imanes, los pines de estos conectores pueden ser detectados por un imán. Si los pines de un conector no son atraídos por imanes, es una indicación de que están hechos de cobre (o una aleación con muy bajo contenido de hierro) y que pueden no haber sido niquelados, lo que los haría más susceptibles a la oxidación.
Conectores RJ45 en el Mundo de los e-Sports: La Carrera por el Milisegundo
En el competitivo universo de los e-sports, donde cada milisegundo puede ser la diferencia entre la victoria y la derrota, la elección del equipamiento de red adecuado adquiere una relevancia sin precedentes. Los conectores RJ45, como componentes críticos de las configuraciones de red, juegan un papel fundamental en la velocidad de transmisión de datos y la fiabilidad durante las sesiones de juego de alta exigencia.
Optimización para el Rendimiento en e-Sports
Los conectores RJ45 utilizados en el ámbito de los e-sports se clasifican principalmente en dos tipos: STP (Shielded Twisted Pair - Par Trenzado Blindado) y UTP (Unshielded Twisted Pair - Par Trenzado No Blindado). Durante una sesión de juego intensa, donde la transmisión rápida de datos es esencial, incluso las mejoras más sutiles en estas áreas pueden conferir una ventaja competitiva.
Los conectores tipo STP ofrecen una protección adicional contra interferencias electromagnéticas, lo que se traduce en una transmisión de datos más estable y rápida. Por ejemplo, los conectores Mr. Tronic Conectores Rj45 Cat 6 STP proporcionan una solución robusta para conexiones más fiables, gracias a su construcción blindada que minimiza el ruido y las pérdidas de señal. Por otro lado, los conectores UTP, como los Mr. Tronic Conectores Rj45 Cat 6 UTP, son ideales para entornos donde las interferencias externas son mínimas, ofreciendo una solución más económica sin sacrificar el rendimiento en condiciones óptimas.
La optimización de la conexión para juegos competitivos exige una comprensión profunda de cómo estos conectores impactan la transmisión de datos. Durante las competencias de e-sports, cualquier pérdida de conexión puede acarrear desventajas significativas. Por lo tanto, la selección del conector adecuado se convierte en una estrategia crucial, tan importante como la habilidad del jugador. No es raro que equipos profesionales inviertan en infraestructuras de red avanzadas, asegurando que cada componente, desde el cableado hasta el conector RJ45, esté optimizado para el máximo rendimiento.
En el ámbito de los e-sports, la latencia baja es crítica, ya que afecta directamente el tiempo de respuesta entre el jugador y el servidor del juego. Las opiniones de jugadores profesionales resaltan que incluso un aumento mínimo en la latencia puede impactar negativamente su rendimiento, dado que la ventaja competitiva a menudo depende de quién puede reaccionar más rápido a los eventos en el juego.
Expertos en tecnología de redes recomiendan probar diferentes configuraciones para identificar la combinación que mejor se adapte a las necesidades específicas de los torneos o sesiones de entrenamiento. El futuro de los cables Ethernet en e-sports apunta hacia conexiones aún más rápidas y con menor latencia, a medida que las redes de 10 Gbps se vuelven más comunes y asequibles. Con ello, los avances en la tecnología para RJ45 continuarán evolucionando, ofreciendo características adicionales que podrían incluir mayor resistencia y durabilidad, cruciales para el uso intensivo en entornos de juego competitivo.
Testimonios y Experiencias de Jugadores Profesionales
En el competitivo mundo de los e-sports, cada milisegundo es valioso, y los jugadores profesionales buscan constantemente optimizar su rendimiento. La elección de cables Ethernet y conectores RJ45 es un área de enfoque particular, ya que la calidad y el diseño de estos elementos pueden influir significativamente en la velocidad y estabilidad de la conexión a Internet.
Marcos "El Rayo" Pérez, un jugador profesional, relata cómo el cambio a un cable Ethernet con un conector RJ45 blindado le permitió reducir el "lag" durante partidas cruciales. "Sentí una diferencia en la consistencia del juego. Antes, en situaciones críticas, había caídas de rendimiento que ya no experimento", comenta. Para quienes buscan una solución similar, los Mr. Tronic Conectores Rj45 Cat 6 STP, diseñados para cables de red Cat 6, ofrecen 100 conectores RJ45 blindados que contribuyen a mantener la estabilidad de la conexión.
Laura "Pixel" González, competidora en torneos internacionales de juegos de estrategia en tiempo real, subraya la importancia de un flujo de datos ininterrumpido. "En un torneo donde cada movimiento estratégico cuenta, notar que no hay interrupciones en el flujo de datos es esencial", afirma. Laura ha utilizado conectores UTP en su configuración doméstica, ya que el entorno más controlado de su setup no requiere una protección tan extensa contra interferencias. Para aquellos que prefieren esta opción, los Mr. Tronic Conectores Rj45 Cat 6 UTP, disponibles en paquetes de 100, representan una excelente alternativa para cables de red Cat 6 sin blindaje.
Alejandro "Storm" Ríos comparte una experiencia reveladora: "Durante una sesión de práctica en línea, tuvimos algunos problemas de latencia. Decidimos probar cables con conectores RJ45 mejorados y la diferencia fue notable, especialmente durante las jugadas más complejas".
Expertos en redes corroboran estas observaciones, enfatizando que la calidad de los conectores RJ45 es fundamental para asegurar una transmisión de datos sin pérdidas ni interferencias. Carlos "El Guía" Fernández, entrenador de e-sports, añade que "tener un equipamiento confiable incrementa la moral y la confianza del jugador. Saber que no habrá interrupciones técnicas permite a los jugadores concentrarse más en la estrategia y menos en problemas técnicos".
La elección entre conectores STP y UTP es un tema recurrente. Los STP, con su blindaje adicional, son ideales para entornos con alta interferencia, mientras que los UTP, más económicos y adecuados para lugares con menos interferencias, ofrecen un rendimiento sólido sin el costo adicional de los STP. En resumen, la selección del conector RJ45 apropiado puede marcar una diferencia significativa en el mundo de los e-sports, influyendo tanto en la velocidad de transmisión de datos como en la fiabilidad de la conexión durante momentos críticos del juego.
Velocidad y Categorías de Cables Ethernet: Una Mirada Detallada
Los cables de red Ethernet, también conocidos como cables RJ45 o cables de red, son esenciales para transportar datos entre dispositivos a velocidades superiores a las que ofrece la conexión Wi-Fi. No todos los cables son iguales; existen diferentes tipos clasificados por categorías, cada una capaz de transmitir datos a distintas velocidades.
La elección del cable adecuado es crucial para no desaprovechar la velocidad de conexión contratada. Si se dispone de una conexión de 200 Mbps pero se utiliza un cable capaz de transmitir solo 100 Mbps, se estaría limitando el rendimiento de la red. A continuación, se presenta una tabla comparativa de las principales categorías de cables Ethernet:
| Categoría | Velocidad Máxima | Frecuencia | Velocidad de Descarga (Aprox.) |
|---|---|---|---|
| Cat 5 | 100 Mbps | 100 MHz | 15,5 MB/s |
| Cat 5e | 1.000 Mbps | 100 MHz | 150,5 MB/s |
| Cat 6 | 1.000 Mbps | 250 MHz | 150,5 MB/s |
| Cat 6a | 10.000 Mbps | 500 MHz | 1.250 MB/s ó 1,25 GB/s |
| Cat 7 | 10.000 Mbps | 600 MHz | 1,25 GB/s |
| Cat 7a | 10.000 Mbps | 1.000 MHz | 1,25 GB/s |
| Cat 8 | 40.000 Mbps | 2.000 MHz | 5 GB/s |
La velocidad indica la tasa máxima de transferencia de datos soportada por el cable. La frecuencia define la "anchura de banda" de la red y su capacidad para manejar datos a lo largo del cable, afectando la pérdida de datos a mayor distancia.
La categoría de cada cable suele estar impresa en su cubierta de plástico o en el embalaje. Además de la categoría, otros aspectos importantes a considerar son el apantallamiento electromagnético de los hilos de cobre y el tipo de trenzado.
Apantallamiento Electromagnético
El apantallamiento protege los cables contra interferencias electromagnéticas, lo que mejora la estabilidad y calidad de las velocidades de transmisión. Si bien es más relevante en entornos con fuentes de interferencia significativas (como transformadores o motores), a nivel doméstico no siempre es necesario. De hecho, en tiradas de cable largas, un apantallamiento excesivo podría ser contraproducente.
Los tipos de construcción y apantallamiento, como se mencionó anteriormente, son UTP, FTP, STP y SFTP, cada uno ofreciendo distintos niveles de protección contra el ruido eléctrico.
Para un uso doméstico general, los cables de Categoría 5e o 6 son suficientes y a menudo se incluyen con los routers. Si se planea una instalación interna de cableado en paredes o se requiere un mejor soporte para múltiples dispositivos conectados simultáneamente, cables de mayor categoría y con apantallamiento pueden ser una opción más adecuada.
Conectores RJ45 y la Estabilidad de la Red
En resumen, los conectores RJ45 son un elemento fundamental para garantizar la estabilidad y el rendimiento de cualquier red cableada. La elección de conectores de alta calidad, fabricados con materiales adecuados y con un diseño robusto, es una inversión que previene problemas de conexión, asegura velocidades de transmisión óptimas y contribuye a la longevidad de la infraestructura de red. Al evaluar la calidad de un conector RJ45, es importante prestar atención al espesor del chapado, la elasticidad del clip y la calidad del material plástico.
Cómo PONCHAR un Cable de RED UTP/ Conectores RJ45(Rápido y Fácil)
Si experimentas problemas de conexión, es posible que el cable de red sea el culpable, aunque otras causas también pueden estar involucradas. Reiniciar el router y verificar si el fallo de conexión se presenta en todos los dispositivos son pasos iniciales para diagnosticar el problema. La comprensión de los diferentes tipos de cables, categorías y la importancia de los conectores RJ45 permite tomar decisiones informadas para construir y mantener redes fiables y de alto rendimiento.
