Solucionario de Fibra Óptica: Diagnóstico y Reparación de Problemas Comunes

La fibra óptica se ha consolidado como la columna vertebral de las comunicaciones modernas, ofreciendo velocidades sin precedentes y una fiabilidad excepcional. Sin embargo, como cualquier tecnología compleja, los sistemas de fibra óptica no están exentos de problemas. Desde la conexión de terminales de comunicación y hogares hasta la infraestructura de banda ancha a gran escala, la fibra al hogar (FTTH) representa la dirección principal del desarrollo en el acceso a internet. Comprender y solucionar los problemas que puedan surgir es crucial para mantener un rendimiento óptimo de la red. Esta guía proporciona un enfoque sistemático para diagnosticar y resolver las incidencias más comunes en las redes de fibra óptica, abarcando desde la inspección física hasta soluciones avanzadas.

Componentes Fundamentales de un Sistema FTTH

Antes de adentrarnos en la resolución de problemas, es esencial comprender la arquitectura básica de un sistema FTTH. Este sistema se compone principalmente de tres elementos clave:

• Terminación de Línea Óptica (OLT) FTTH: Ubicada en la central o sala de celdas, la OLT es responsable de agregar las señales de diversos servicios y enviarlas a la red de acceso en un formato específico para su transmisión al usuario final. A la inversa, recibe las señales de los usuarios finales y las dirige al sistema de red correspondiente según el tipo de servicio.
• Red de Distribución Óptica (ODN): La ODN actúa como el medio de transmisión que conecta la OLT y la ONT. Su función principal es facilitar la comunicación entre estos dos puntos, gestionando la distribución de la señal óptica.
• Terminación de Red Óptica (ONT) FTTH: La ONT, instalada en el hogar del usuario, multiplexa y demultiplexa los diferentes servicios de los usuarios. En la dirección de enlace ascendente, combina varias señales de servicio de diferentes terminales domésticos para transmitirlas a través del mismo medio. En la dirección descendente, demultiplexa las señales y las dirige a los terminales correspondientes (teléfono, televisión, computadora) a través de interfaces específicas.

Soluciones de Divisor y Gestión de Cables en FTTH

La configuración de la red FTTH implica decisiones estratégicas sobre cómo se distribuye la señal óptica, especialmente en lo que respecta a los divisores ópticos y la gestión de cables.

Esquemas de División Óptica con Divisores PLC

Los divisores ópticos, como los divisores PLC (Planar Lightwave Circuit), juegan un papel vital en la distribución de la señal. Existen dos enfoques principales para su implementación:

• División Óptica Primaria: En este esquema, el divisor óptico se coloca típicamente en el punto de distribución del cable, a menudo en un marco de distribución de fibra óptica. Esta configuración mejora la utilización de la OLT al concentrar la división en un solo punto, pero puede incrementar el costo asociado al uso de cables de fibra óptica debido a la necesidad de cables más largos para llegar a cada usuario desde este punto centralizado.
• División Multinivel Descentralizada: Cuando se opta por una división en múltiples niveles, los divisores ópticos pueden distribuirse en diferentes ubicaciones. Esto incluye la oficina de la OLT (o sala de celdas) y los puntos de acceso del usuario, además del punto de distribución del cable óptico. Si bien este enfoque reduce el costo del cableado al permitir puntos de división más cercanos a los usuarios, puede incrementar la pérdida total de la señal debido a las múltiples divisiones y complicar la gestión del cableado.

Equipos de Cableado para la Gestión de Redes FTTH

Una gestión de cables eficiente es fundamental para la fiabilidad y el mantenimiento de una red FTTH. Los equipos de cableado se clasifican según su ubicación dentro de la red:

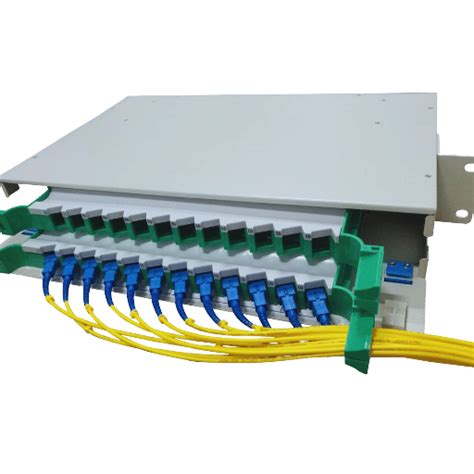

1. Equipo de Cableado de Oficina Central (o Sala de Celdas): El componente principal aquí es el marco de distribución de fibra (ODF - Optical Distribution Frame). Este equipo se utiliza para la protección fija de los cables alimentadores de FTTH, la distribución de las fibras, la combinación de señales y la programación de conexiones.
2. Equipo de Cableado de Punto de Distribución de Cable: En estos puntos intermedios, se emplean marcos de distribución óptica (interiores), gabinetes ópticos para exteriores y cierres de empalme de cables ópticos. Su función es asegurar la fijación y la transferencia de los cables alimentadores a los cables de distribución.
3. Dispositivos de Cableado de Punto de Acceso de Usuario: Cerca del usuario final, se utilizan paneles de parcheo de fibra óptica y cajas de terminales de cable para conectar la red de distribución a los equipos del usuario.

Diagnóstico y Solución de Problemas en Redes de Fibra Óptica

A pesar de su robustez inherente, las redes de fibra óptica pueden experimentar fallos. Un proceso de resolución de problemas sistemático es clave para identificar y corregir estos problemas de manera eficiente.

Causas Comunes de Fallos en Redes de Fibra

Las redes de fibra pueden fallar por diversas razones:

• Daño Físico: Cortes, dobleces pronunciados, aplastamientos o contaminación en cables o conectores de fibra son causas frecuentes de interrupción.
• Fallos de Hardware: Componentes como transceptores ópticos, switches o routers defectuosos pueden provocar problemas de conectividad.
• Errores de Configuración: Conflictos de direcciones IP, enrutamiento incorrecto, configuraciones de firmware erróneas o incompatibles pueden degradar el rendimiento de la red.
• Factores Ambientales: Temperaturas extremas, humedad excesiva o interferencias electromagnéticas pueden afectar el funcionamiento de los equipos y cables.

Proceso de Solución de Problemas Paso a Paso

1. Inspeccionar Conexiones Físicas:

   • Comprobar Cables de Fibra: Examine visualmente los cables en busca de daños evidentes, como cortes, aplastamientos, o dobleces excesivos que puedan haber causado microfisuras internas. Reemplace cualquier cable visiblemente dañado.
   • Limpiar Conectores: El polvo, la suciedad o la grasa en los conectores de fibra son una causa principal de pérdida de señal. Utilice toallitas especializadas sin pelusa y alcohol isopropílico de alta pureza para limpiar cuidadosamente los extremos de los conectores. La contaminación es una causa fundamental de problemas de señal.

2. Prueba de Intensidad de la Señal:

   • Utilice un medidor de potencia óptica o un OTDR (Reflectómetro Óptico en el Dominio del Tiempo) para medir la pérdida de señal a lo largo del tendido de fibra. Valores de pérdida excesiva (generalmente por debajo de -15 dBm, y especialmente por debajo de -30 dBm) indican problemas de atenuación que pueden deberse a empalmes de mala calidad, conectores sucios o dañados, o roturas en el cable.

3. Verificar la Funcionalidad del Dispositivo:

   • Si las conexiones físicas parecen estar en orden, proceda a verificar los dispositivos activos.
   • Transceptores: Si sospecha de un transceptor, cámbielo por una unidad que se sepa que funciona correctamente. Un LED "LOS" (Loss of Signal) en un transceptor es un indicador directo de que no está recibiendo una señal óptica válida.
   • Reiniciar Dispositivos: En muchos casos, un simple reinicio de switches, routers o convertidores de medios puede resolver fallos temporales o problemas de configuración transitorios.
   • Luces Indicadoras: Preste atención a las luces indicadoras de estado en los dispositivos de red. Un LED "LOS" (pérdida de señal) en los transceptores, por ejemplo, señala directamente un problema de conectividad óptica.

4. Auditoría de Configuración de Red:

   • Los errores de configuración son a menudo culpables ocultos de problemas de red.
   • Conflictos de Direcciones IP: Utilice comandos como ipconfig (en Windows) o ifconfig (en Linux) para verificar si hay direcciones IP duplicadas en la red, lo que puede causar problemas de conectividad.
   • Actualizaciones de Firmware: Asegúrese de que todos los dispositivos de red (routers, switches, OLT, ONT) ejecuten el firmware más reciente. Las actualizaciones a menudo corrigen errores y problemas de compatibilidad que pueden afectar el rendimiento.
   • Pruebas de Conectividad: Utilice herramientas como ping para verificar la conectividad básica a nodos específicos y traceroute (o tracert en Windows) para identificar el camino que siguen los paquetes y localizar nodos fallidos o lentos en la ruta.

5. Diagnóstico Avanzado para Problemas Persistentes:

   • Para problemas que no se resuelven con los pasos anteriores, se requieren herramientas de diagnóstico más sofisticadas.
   • Pruebas de OTDR: Un OTDR es indispensable para localizar con precisión puntos de interrupción, empalmes defectuosos, conectores sucios o puntos de alta atenuación en tendidos de fibra de larga distancia. Puede mapear la integridad de la fibra a lo largo de toda su longitud.
   • Herramientas de Monitoreo de Red: Herramientas como Wireshark (para análisis de paquetes) o PRTG Network Monitor (para monitoreo general de rendimiento) pueden ayudar a identificar cuellos de botella de tráfico, patrones de error y otros problemas a nivel de red.

Problemas Comunes y sus Soluciones Específicas

A continuación, se detallan algunos de los problemas más frecuentes y sus enfoques de solución:

Problema 1: Interrupción Total de la Red

• Causas Potenciales: Un cable de fibra cortado, un transceptor óptico defectuoso ("muerto"), o un switch o router principal averiado.
• Solución: Comience con una inspección visual exhaustiva de todos los cables y conectores en la ruta afectada. Utilice un medidor de potencia o un OTDR para verificar la integridad de la señal. Reemplace los transceptores sospechosos. Si la rotura del cable es profunda, un OTDR es esencial para localizar la ubicación exacta de la interrupción.

Problema 2: Velocidades de Red Lentas

• Causas Potenciales: Atenuación excesiva de la señal debido a conectores sucios o empalmes defectuosos, hardware de red obsoleto o con capacidad insuficiente, o congestión general de la red.
• Solución: Limpie a fondo todos los conectores de fibra y pruebe la intensidad de la señal para descartar problemas de atenuación. Considere actualizar los transceptores a modelos con mayor ancho de banda o que soporten velocidades más altas. Si la congestión es el problema, la segmentación del tráfico o la implementación de QoS (Calidad de Servicio) pueden mejorar el rendimiento.

Problema 3: Conectividad Intermitente

• Causas Potenciales: Conectores de fibra que no están firmemente asentados, dispositivos de red que se sobrecalientan, o fuentes de alimentación inestables.
• Solución: Asegure todas las conexiones de fibra para garantizar un contacto óptimo. Mejore la ventilación y la refrigeración de los equipos de red. Utilice un Sistema de Alimentación Ininterrumpida (UPS) para estabilizar el suministro eléctrico a los dispositivos críticos.

Consideraciones Adicionales para la Reparación de Cables de Fibra Óptica

Mantener la integridad de los cables de fibra óptica es fundamental para la calidad de los servicios de red. La identificación y reparación de problemas en los cables son esenciales para minimizar el tiempo de inactividad.

Causas Comunes de Fallas Específicas en Cables de Fibra

• Rutas de Cable Largas: Las propiedades físicas de la fibra y las irregularidades en la fabricación pueden provocar dispersión y absorción de la señal. Una longitud excesiva puede resultar en una atenuación de la señal que excede las especificaciones de la red.
• Ángulos de Flexión Excesivos: Las tensiones de flexión y compresión pueden deformar el cable, afectando la reflexión interna total necesaria para la transmisión de la luz. Es vital respetar el radio de curvatura mínimo especificado durante la instalación.
• Presión o Rotura del Cable: Fuerzas externas o desastres naturales pueden causar microdobleces o roturas, a menudo no visibles externamente. Estos daños alteran los índices de refracción y causan pérdidas reflectantes.
• Errores de Empalme: El empalme por fusión une dos hilos de fibra. El uso inadecuado del equipo o la contaminación pueden introducir imperfecciones, resultando en mala calidad de la conexión y problemas de comunicación.
• Discrepancia en el Diámetro del Núcleo: Al usar diferentes tipos de conexiones mecánicas, las discrepancias en el diámetro del núcleo de la fibra pueden causar pérdidas de conexión significativas.
• Conectores Contaminados: Suciedad, humedad o un manejo frecuente contaminan los conectores, provocando pérdida de señal o fallo total de la transmisión. La limpieza regular es indispensable.
• Pobre Pulido del Extremo: Las imperfecciones en el pulido de los extremos de la fibra pueden causar dispersión y reflexión, aumentando la pérdida de señal.

Kits de Reparación y Pasos para la Reparación de Cables de Fibra Óptica

Para abordar las fallas en los cables, se suelen emplear los siguientes kits y seguir un proceso metódico:

Kits de Reparación:

• OTDR (Reflectómetro Óptico en el Dominio del Tiempo): Para medir la longitud de la fibra, la atenuación, la atenuación de empalmes y localizar fallos.
• Kits de Herramientas de Fibra Óptica: Incluyen cortadores de fibra, peladores y cuchillas de precisión, esenciales para preparar la fibra para el empalme o la conectorización.
• Empalmador de Fusión: Dispositivo que suelda dos extremos de fibra utilizando calor para crear una conexión continua con mínima pérdida de señal.

Pasos para Reparar un Cable de Fibra Óptica:

1. Identificar la Ruptura: Utilice un OTDR para localizar la ubicación exacta de la rotura o el punto de alta atenuación.
2. Recortar la Sección Dañada: Excave el cable en el punto de rotura y retire la sección dañada con un cortador adecuado.
3. Pelar el Cable: Emplee un pelador de fibra óptica para exponer cuidadosamente el interior del tubo de fibra y retirar las fundas protectoras.
4. Recortar los Extremos de la Fibra: Utilice una cuchilla de fibra de alta precisión para preparar los extremos de la fibra para el empalme.
5. Limpiar la Fibra: Limpie la fibra pelada con alcohol isopropílico y toallitas sin pelusa para eliminar cualquier contaminante.
6. Empalmar el Cable: Realice un empalme, ya sea mecánico (utilizando conectores para alinear fibras) o por fusión (soldando las fibras).
7. Probar la Conexión: Después del empalme, utilice el OTDR para verificar la calidad de la nueva conexión y la integridad general del tendido. Asegúrese de que los empalmes estén debidamente protegidos y enterrados.

Soluciones a Problemas Comunes de Cable de Fibra

Además de los problemas de rotura y empalme, existen otras incidencias comunes:

• Daño de la Fibra (No Visible Externamente): Un trazador de fibra óptica (o "lápiz de luz") puede usarse para verificar la continuidad. Emite una luz visible que, si el cable está intacto, se verá en ambos extremos. Si la luz no llega, indica una falla interna.
• Problemas con Conectores: Asegúrese de que los conectores LC, SC, ST, FC, MPO/MTP, etc., sean del tipo correcto y estén firmemente asentados. Si un conector se desliza, considere usar cables con conectores de resorte para un ajuste más seguro.
• Problema de Longitud: Utilizar cables de la longitud exacta necesaria evita riesgos de doblarse, torcerse o enrollarse. Mida cuidadosamente la distancia y solicite o adquiera la longitud óptima.
• Problema de Estiramiento: Si un cable se estira, la fibra y otros componentes pueden dañarse. Acerque los equipos o utilice un cable de la longitud adecuada. Evite tirar únicamente de la cubierta del cable; use los agarres de los conectores si es posible.
• Daño Externo: Una inspección visual regular es crucial. Grietas, arañazos profundos u otros defectos en la cubierta del cable deben ser motivo para reemplazarlo.

En conclusión, si bien las redes de fibra óptica están diseñadas para ofrecer velocidad y fiabilidad excepcionales, la aparición de problemas como pérdida de señal, rendimiento lento o conectividad intermitente es una posibilidad. Siguiendo un proceso estructurado de resolución de problemas, desde la inspección física y la limpieza de conectores hasta el uso de herramientas avanzadas como el OTDR y la auditoría de configuraciones, se pueden identificar rápidamente los problemas y restaurar el rendimiento óptimo de la red. El mantenimiento proactivo y la comprensión profunda de la arquitectura FTTH son fundamentales para garantizar experiencias de red fluidas y de alta calidad.
