La medición precisa y fiable del nivel de sustancias en tanques y recipientes es fundamental para la optimización de procesos en una vasta gama de industrias. Desde el tratamiento de aguas hasta la industria química y alimentaria, la necesidad de monitorear el nivel de líquidos, pastas, lodos, sólidos pulverulentos y granulados de manera continua y sin contacto ha impulsado el desarrollo de tecnologías avanzadas. Entre estas, los sensores de nivel ultrasónicos con capacidades de comunicación PROFIBUS destacan por su capacidad para ofrecer mediciones exactas, seguras y de fácil mantenimiento, integrándose de manera fluida en sistemas de control industrial existentes.
El Principio Fundamental de la Medición Ultrasónica
La medición de nivel por ultrasonidos se basa en el principio de "Tiempo de Vuelo" (Time-of-Flight). El proceso se inicia cuando el sensor, actuando como transductor, emite un pulso ultrasónico. Esta onda sonora viaja a través del espacio hasta alcanzar la superficie del material a medir, ya sea un líquido o un sólido a granel. Al impactar la superficie, la onda se refleja y regresa hacia el sensor, que la recibe. El cristal piezoeléctrico o magnetostrictivo dentro del dispositivo convierte esta onda sonora recibida en una señal eléctrica. El tiempo transcurrido entre la emisión del pulso y su recepción (el Tiempo de Vuelo) es directamente proporcional a la distancia entre el sensor y la superficie del material. Mediante cálculos precisos de este tiempo, el sensor determina la distancia y, consecuentemente, el nivel del material en el recipiente.
Este método de medición sin contacto ofrece una ventaja significativa: la compatibilidad con una amplia variedad de medios. La medición no se ve afectada por la constante dieléctrica, la densidad, la humedad, ni por adherencias en las paredes del tanque, gracias a la función de autolimpieza inherente a muchos de estos sensores. Esto los convierte en una solución versátil y económica para la medición de nivel en aplicaciones con líquidos y sólidos granulados.
✅Como Funciona un SENSOR ULTRASONICO INDUSTRIAL
Integración y Comunicación a Través de PROFIBUS
La comunicación PROFIBUS (Process Field Bus) es un estándar de bus de campo abierto y ampliamente adoptado en la automatización industrial. Su implementación en sensores de nivel ultrasónicos permite una integración perfecta en sistemas de control distribuido (DCS) y controladores lógicos programables (PLC), facilitando la transmisión de datos de medición en tiempo real y la configuración remota de los dispositivos.
Los sensores de nivel ultrasónicos que soportan el protocolo PROFIBUS-DP (Decentralized Periphery) están diseñados para cumplir con las especificaciones de la industria. Específicamente, la especificación PROFIBUS-DP / V0, en conformidad con la norma GB / T20540-2006, define los parámetros de comunicación para su uso en sistemas de control industrial. La interfaz estándar PROFIBUS-DP permite una velocidad de transmisión de datos adaptativa, alcanzando hasta 12 Mbps, lo que garantiza una comunicación rápida y eficiente.
Parámetros Clave de Comunicación PROFIBUS
Para la correcta configuración e integración de un sensor ultrasónico con PROFIBUS, es esencial comprender algunos parámetros técnicos:
- Número de Identificación del Instrumento: Cada dispositivo PROFIBUS tiene un número de identificación único. Para los sensores ultrasónicos de Silver Automation Instruments, este número se define como 99A6H. Este identificador es crucial para que el maestro PROFIBUS reconozca y se comunique correctamente con el esclavo (el sensor).
- Direccionamiento: En una red PROFIBUS, el sensor opera como un esclavo. El rango de direcciones efectivas para el esclavo es de 0 a 126 en formato decimal. La asignación de direcciones se realiza para evitar conflictos y asegurar la identificación única de cada dispositivo en el bus.
- Configuración y Puesta en Marcha: La configuración del medidor de nivel ultrasónico se puede realizar directamente en el instrumento mediante botones integrados o a través del software del operador. A diferencia de otros dispositivos, no existe un modo de ajuste mediante interruptores DIP, lo que simplifica el proceso de configuración.

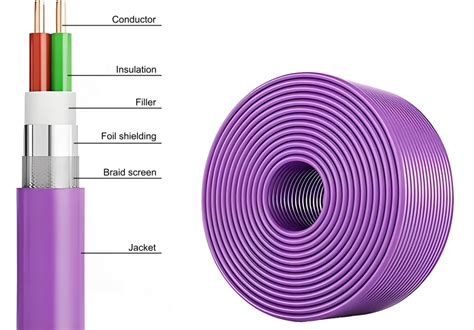

- Conexión de Cable y Resistencias de Terminación: La conexión del cable PROFIBUS se realiza a través de terminales de auto-sujeción (A y B) en el instrumento, ya que no se utiliza un conector tipo D estándar. Las resistencias de terminación son un componente crítico para la integridad de la señal en el bus PROFIBUS. Si el instrumento se encuentra al final del bus, ambas resistencias de terminación deben activarse (posición "ON") para asegurar el funcionamiento correcto. Por el contrario, si el medidor de nivel ultrasónico no está al final del bus, las resistencias de terminación deben estar desactivadas (posición "NO-ON"). La correcta configuración de estas resistencias previene la reflexión de la señal y garantiza una comunicación fiable.
- Archivo GSD (Generic Station Description): El archivo GSD es un archivo de texto que describe las capacidades y la configuración de un dispositivo PROFIBUS. Para los sensores ultrasónicos de Silver Automation Instruments, el archivo GSD es HLML_99A6.GSD y se encuentra típicamente en el CD-ROM que acompaña al instrumento. Este archivo es esencial para que el software de ingeniería del sistema PROFIBUS reconozca y configure el sensor.
- Entrada PROFIBUS: La información que el sensor transmite al maestro PROFIBUS se denomina "entrada PROFIBUS". Dependiendo de la configuración, esta entrada puede ser el valor del nivel o el valor de vacío.
- Cuando el parámetro "C-ab" se establece en "C-00", la entrada PROFIBUS representa el valor de nivel en formato hexadecimal de una palabra (0000H a 0FFFFH). Este rango hexadecimal se corresponde con un valor de nivel decimal de 0 a 65535 milímetros, proporcionando una resolución de medición muy alta.
- Si el parámetro "C-ab" se establece en "C-01", la entrada PROFIBUS muestra el valor de vacío en formato hexadecimal de una palabra, también en milímetros.
- Salida PROFIBUS: En la mayoría de las configuraciones, los sensores de nivel ultrasónicos no requieren una salida PROFIBUS enviada por el maestro. El sensor actúa principalmente como un proveedor de datos de medición, y la comunicación es unidireccional en lo que respecta a los datos de nivel.
Aplicaciones y Beneficios de los Sensores Ultrasónicos con PROFIBUS
La versatilidad de los sensores de nivel ultrasónicos con comunicación PROFIBUS los hace idóneos para una amplia gama de aplicaciones industriales:
- Tratamiento de Aguas: Monitoreo de niveles en tanques de almacenamiento de agua potable, estaciones de bombeo, depósitos de lodos y canales de aguas residuales. La resistencia a la humedad y a la corrosión es crucial en este entorno.
- Industria Química: Medición de nivel de productos químicos, disolventes y materias primas en reactores, tanques de almacenamiento y silos. La capacidad de medir una variedad de líquidos, incluso aquellos con propiedades corrosivas, es una gran ventaja.
- Industria Alimentaria y de Bebidas: Control de nivel de ingredientes líquidos y sólidos, como aceites, harinas, granos y productos lácteos. La naturaleza sin contacto y la facilidad de limpieza son importantes para mantener la higiene del proceso.
- Minería y Construcción: Medición de nivel de agregados, cemento, arena y otros materiales a granel en silos y tolvas. La robustez de los sensores para soportar entornos polvorientos y vibraciones es esencial.
- Industria Petrolera y del Gas: Monitoreo de nivel en tanques de almacenamiento de petróleo crudo, productos refinados y otros fluidos.
La adopción de sensores de nivel ultrasónicos con PROFIBUS ofrece múltiples beneficios:
- Alta Precisión: Logran una exactitud de hasta ±5 mm, asegurando mediciones fiables. Algunos modelos avanzados, como el SITRANS Probe LU con tecnología Sonic Intelligence®, pueden alcanzar una precisión del ±0.15%.
- Medición Continua y Sin Contacto: La medición sin contacto evita la contaminación del producto y el desgaste del sensor, lo que prolonga su vida útil.
- Bajo Mantenimiento: La ausencia de partes móviles y la resistencia a las condiciones ambientales adversas minimizan la necesidad de mantenimiento, reduciendo los costos operativos. La función de autolimpieza de algunos sensores ayuda a prevenir la acumulación de residuos.
- Flexibilidad de Aplicación: Adecuados para la medición de líquidos, pastas, lodos y sólidos a granel, independientemente de sus propiedades físicas o químicas.
- Integración Sencilla: La interfaz PROFIBUS permite una integración rápida y sin complicaciones en los sistemas de control industrial existentes, especialmente cuando se combinan con otros componentes del mismo fabricante, como tanques y bombas dosificadoras.
- Costos Reducidos: La combinación de bajo mantenimiento, larga vida útil y fácil instalación contribuye a reducir el costo total de propiedad.
Evolución y Alternativas Tecnológicas
Si bien los sensores ultrasónicos son una solución robusta y económica, la tecnología de medición de nivel continúa evolucionando. Otros tipos de sensores, como los radares de 80 GHz (por ejemplo, los sensores de radar de alta frecuencia), ofrecen una mayor directividad del haz, lo que los hace más adecuados para aplicaciones con vapores, polvo o en tanques con muchas obstrucciones internas. Estos sensores de radar también proporcionan mediciones muy precisas y son prácticamente inmunes a las variaciones de temperatura y presión.
En el portafolio de algunos fabricantes, se pueden encontrar modelos que han sido descontinuados y reemplazados por versiones más modernas. Por ejemplo, el SITRANS Probe LU ha sido reemplazado por el SITRANS LT500, un controlador de nivel, caudal y bomba diseñado bajo principios de ecodiseño. El MultiRanger 100/200, un monitor/controlador ultrasónico de nivel para aplicaciones de corto y mediano alcance, también forma parte de la oferta de soluciones para la medición de nivel. Los sensores Echomax de Siemens son otra opción para mediciones sin contacto, conocidos por su resistencia al polvo, vibraciones y humedad.
La selección del sensor de nivel ultrasónico con PROFIBUS adecuado dependerá de las especificaciones concretas de la aplicación, incluyendo el tipo de material a medir, las condiciones ambientales del sitio de instalación, la precisión requerida y la infraestructura de comunicación existente. La consulta a través de buscadores de productos especializados y la colaboración con expertos en automatización son pasos clave para asegurar la elección óptima del equipo de medición, software o componente de sistema. La capacidad de proporcionar valores de medición precisos y seguros, minimizando la necesidad de mantenimiento, posiciona a estos sensores como una inversión valiosa para la eficiencia operativa industrial.
