La fibra óptica ha revolucionado la transmisión de datos, permitiendo velocidades sin precedentes y una capacidad de ancho de banda masiva. Detrás de cada enlace de fibra óptica exitoso y de alto rendimiento, se encuentra una tecnología de diagnóstico esencial: el reflectómetro óptico en el dominio del tiempo, comúnmente conocido como OTDR. Este dispositivo es la piedra angular para asegurar la integridad y el rendimiento de las redes de fibra óptica, desde su instalación inicial hasta su mantenimiento a largo plazo. El OTDR no es solo una herramienta, sino un sistema complejo que proporciona una visión detallada del estado de un enlace de fibra, permitiendo a los ingenieros identificar y resolver problemas de manera eficiente.
Principios Fundamentales del OTDR

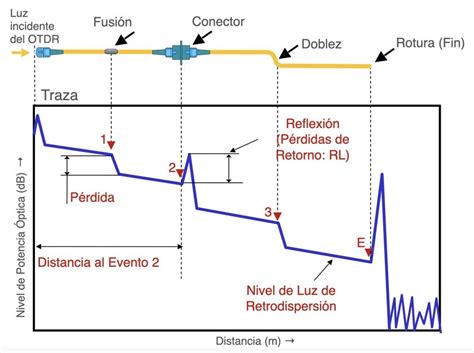

En su núcleo, el reflectómetro óptico en el dominio del tiempo (OTDR) adquiere y analiza la información de la retrodispersión y la luz reflectante que se propaga en la fibra. Este análisis se basa en dos principios físicos fundamentales: la retrodispersión de la luz y la reflexión de Fresnel. La retrodispersión ocurre cuando la luz que viaja por la fibra se dispersa en múltiples direcciones debido a las imperfecciones intrínsecas del material de la fibra, como variaciones en la densidad y el índice de refracción. Una pequeña porción de esta luz retrodispersada regresa hacia el OTDR. Por otro lado, la reflexión de Fresnel se produce en puntos de discontinuidad o cambios abruptos en el índice de refracción, como empalmes, conectores o el final de la fibra.

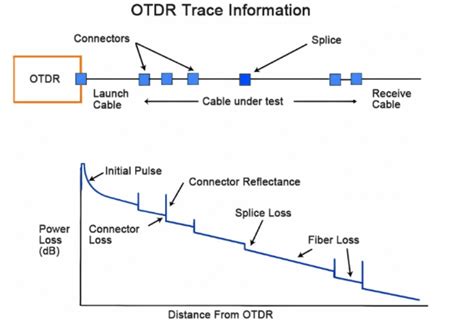

Al enviar pulsos de luz de alta intensidad a través de la fibra y medir el tiempo que tardan las señales retrodispersadas y reflejadas en regresar, el OTDR puede determinar la distancia a estos eventos. Paralelamente, la intensidad de la señal retrodispersada y reflejada proporciona información sobre la pérdida de potencia en cada punto. De esta manera, el OTDR es capaz de obtener una gran cantidad de datos cruciales sobre el enlace de fibra, incluyendo su longitud total, la pérdida de inserción en cada componente, la ubicación y la magnitud de las fallas, la pérdida de retorno de la luz (reflejo en conectores o empalmes) y la pérdida específica de cada conector.
Configuración de un OTDR: Tiempo, distancia y ancho de pulso.
Evolución y Características de los Equipos OTDR
La tecnología OTDR ha experimentado una evolución significativa a lo largo de los años, pasando de dispositivos voluminosos y complejos a herramientas portátiles y fáciles de usar. Un ejemplo de esta evolución es la serie DVP323, un OTDR portátil de alto rendimiento presentado en [año] (nota: el año específico no fue proporcionado en el texto original, pero se infiere que es relevante para la línea de tiempo de la tecnología). Este producto de la serie adopta algunas técnicas nuevas, como la pantalla táctil y el análisis en tiempo real, lo que mejora drásticamente la experiencia del usuario. La interfaz optimizada hace que las operaciones sean más convenientes, permitiendo a los ingenieros realizar pruebas y análisis de manera más rápida y eficiente. Mientras tanto, la integración de funciones como el medidor de potencia óptica (OPM) y el localizador visual de fallos (VFL) como accesorios estándar en muchos modelos modernos, como la serie DVP323, amplía la versatilidad del dispositivo, consolidando múltiples herramientas de diagnóstico en una sola unidad.
La portabilidad y la facilidad de uso son características clave en el diseño de los OTDR modernos. Equipos como el Mini medidor OTDR AOR500-PB, ofrecido por Queenton, junto con otros componentes de infraestructura de fibra óptica como Alcatel ONU, OLT, placas comerciales y accesorios (conectores rápidos, adaptadores, divisores, cables de acometida, cables de conexión), subrayan la importancia de tener herramientas de prueba eficientes y accesibles en el campo.
Herramientas de diagnóstico avanzadas para fibras ópticas, como el OTDR FOT-100 y el OTDR AOR-500, permiten al ingeniero de fibra tomar una "instantánea" de un enlace de fibra. Esta capacidad de capturar el estado de un enlace en un momento dado es fundamental para la documentación y la resolución de problemas. La plataforma OTDR APL-1 y APL-2 elevan aún más la experiencia del usuario con características como VFL y OPM incorporados, pantallas LCD en color de 7 pulgadas con pantalla multitáctil, y la capacidad de realizar pruebas y visualización de múltiples longitudes de onda. El software de simulación OTDR de fácil manejo que acompaña a estas plataformas muestra detalles de los eventos, simplificando la interpretación de los resultados.
Funcionalidades Avanzadas y Software de Análisis
La tendencia hacia la integración de múltiples funciones en un solo dispositivo es evidente en modelos como el Mini OTDR SHINHO X-1100. Esta versión mini del X-2100 combina impresionantes 12 funciones en una sola máquina, incluyendo OTDR, VFL, OPM, OLS (fuente de luz óptica), mapa de eventos de prueba de cables, inspección de fibras, prueba de pérdida y linterna. El dispositivo cuenta con una pantalla táctil capacitiva a pantalla completa de 4.3 pulgadas que soporta multi-táctil, un panel de vidrio templado para proteger la pantalla de arañazos, y soporta tanto la versión horizontal como la vertical para adaptarse a las preferencias del usuario. La capacidad de carga a través de "power bank" y la compatibilidad con tarjetas U, SD y Micro USB para la protección y exportación de datos, lo hacen excepcionalmente práctico para el trabajo de campo.
El software de análisis de datos OTDR juega un papel crucial en la interpretación de los resultados. El software TRM® 2.0/3.0 de AFL es un ejemplo destacado. Este software, compatible con Windows®, proporciona una herramienta todo en uno para el análisis, visualización y elaboración de informes, diseñado para su uso con los productos de ensayo e inspección de fibra óptica de AFL. El software TRM Basic permite a los usuarios ver rápidamente los resultados, generar informes de aceptación, analizar las trazas de OTDR, los resultados de pérdida o certificación y editar por lotes las trazas de OTDR cargadas desde todos los productos AFL FlexScan, FlexTester, M-Series y C-Series & OPM.
Las funcionalidades avanzadas de TRM incluyen el promediado de trazas bidireccional, la detección de microcurvaturas y macrocurvaturas, y la exportación del contenido del archivo .SOR al formato de archivo .CSV. El promediado de trazas bidireccionales permite promediar las mediciones de pérdidas de extremo a extremo y de eventos utilizando los resultados de ambas direcciones, lo que mejora la precisión del análisis. Los iconos de nivel superior de TRM facilitan la navegación, permitiendo a los usuarios elegir rápidamente entre la visualización de resultados por trabajos, la generación de informes de aceptación, el análisis de trazas OTDR, resultados de pérdida o certificación, o la edición por lotes de trazas OTDR.
Dentro del "OTDR Trace Viewer", los usuarios pueden analizar archivos de trazas en formato .sor de varios modelos de OTDR de AFL. TRM 2.0 permite la aplicación del nuevo análisis bidireccional automático y capacidades de detección de macrocurvaturas para todos los OTDR de AFL. Los usuarios pueden aplicar umbrales de aprobación/desaprobación a eventos y enlaces, añadir/eliminar eventos, y modificar métodos de pérdida, incluyendo los de dos puntos, LSA (Localización de Puntos de Empalme con Atenuación) y atenuación de fibra.
Mediante el "Visor/Editor OLTS" (Optical Loss Test Set), los usuarios pueden verificar los resultados de autopruebas de la serie C de AFL, o los resultados de pérdidas del FlexTester, la serie M o el OPM5. Los resultados pueden compararse con las normas actuales de la industria, las aplicaciones o los valores definidos por el usuario. A medida que las normas evolucionan o las exigencias de la red aumentan, los usuarios pueden aplicar normas más estrictas para asegurar que las fibras probadas cumplan con los requisitos.
Optimización de Informes y Documentación
Mejorar la imagen de la empresa y reducir los costes de mantenimiento es posible mediante la documentación rigurosa de las redes y la creación de informes de aceptación personalizados utilizando el asistente de informes TRM. Los informes generados se ajustan a la documentación aceptada por la industria y pueden ser personalizados con logotipos de la empresa. La flexibilidad de los informes permite a los usuarios seleccionar el estilo de las portadas, las páginas de resultados detallados y las páginas de resumen. Los informes pueden incluir trazas de OTDR, tablas de eventos, información resumida, resultados de OLTS, un mapa de eventos e imágenes de inspección de conectores, junto con información detallada del trabajo y de la configuración de la prueba.
Los usuarios tienen la opción de descargar una versión completa de TRM (funciones básicas + avanzadas) para una prueba gratuita de 30 días. El software TRM 2.0 Basic se incluye y es compatible con los OTDRs de la serie M de AFL y FlexTester, así como con el medidor de potencia OPM5. Por su parte, el software TRM 3.0 Basic se incluye y es compatible con los OTDRs AFL FlexScan (FS200 y FS300) y las sondas de inspección de conectores de la familia FOCIS. Esta integración de hardware y software robusto asegura que los ingenieros de fibra óptica tengan las herramientas necesarias para desplegar, mantener y optimizar redes de comunicación de fibra óptica de alta calidad.
La necesidad de precisión en las mediciones y la capacidad de documentar de manera exhaustiva son primordiales en la industria de las telecomunicaciones. El OTDR, junto con su software de análisis asociado, proporciona la solución integral para abordar estos requisitos. La continua innovación en esta área promete herramientas aún más potentes y accesibles para el futuro de las redes de fibra óptica.
La industria china de equipos de telecomunicaciones, representada por empresas como Queenton que suministran una amplia gama de productos, incluyendo OTDRs y accesorios, juega un papel importante en el mercado global. La disponibilidad de modelos como el SHINHO S-37, que destaca por su capacidad de empalme de fibras con diámetros amplios (125 a 400 μm) y baja pérdida de empalme mediante tecnología de alineación de núcleo a núcleo, o el Shinho X-18 Thermal Stripper, diseñado para el pelado térmico no destructivo de fundas de cables de cinta de hasta 12 fibras, demuestra la diversidad y el avance tecnológico en este sector. Estas herramientas, a menudo diseñadas con un enfoque en la robustez para entornos difíciles (antichoque, a prueba de polvo e impermeable), son esenciales para la implementación y el mantenimiento de redes de comunicación fiables en diversas condiciones operativas. La capacidad de empalme de seis motores del S-37, con un tiempo de empalme de 6 segundos y calentamiento de 16 segundos, junto con la identificación automática de tipos de fibra, resalta la búsqueda de eficiencia y precisión. El soporte multifunción para fibra desnuda, cables de conexión y cables de caída amplía aún más su aplicabilidad.
La diversidad de rangos de longitud de onda y dinámicos disponibles en los equipos OTDR permite adaptar la prueba a las necesidades específicas de cada red. La capacidad de probar y visualizar múltiples longitudes de onda en plataformas como la APL-1 y APL-2 es crucial, ya que la atenuación de la fibra óptica varía con la longitud de onda. Esto permite una caracterización más completa del enlace. El software de simulación OTDR de fácil manejo, que muestra detalles de los eventos, es una herramienta invaluable para la interpretación de los resultados, especialmente para ingenieros que pueden no ser expertos en el análisis de trazas OTDR. La representación gráfica de eventos como empalmes, conectores, curvaturas y fallos, junto con sus parámetros asociados (pérdida, reflexión), facilita la identificación rápida de problemas.
La gestión de datos y la generación de informes son aspectos críticos para la documentación del proyecto y la aceptación por parte del cliente. El software TRM de AFL, con sus capacidades de gestión de resultados, promediado bidireccional avanzado y detección de macrocurvaturas, aborda estas necesidades de manera integral. La posibilidad de personalizar informes con logotipos de la empresa y la inclusión de diversos elementos visuales y de datos, como trazas OTDR, tablas de eventos, mapas de eventos e imágenes de inspección de conectores, contribuye a la profesionalidad y claridad de la documentación. La capacidad de aplicar umbrales de aprobación/desaprobación y de editar eventos y métodos de pérdida permite a los usuarios adaptar los informes a las normas específicas del proyecto o de la industria.
La interoperabilidad entre diferentes equipos y software es también un factor importante. La compatibilidad de TRM con una amplia gama de productos AFL, incluyendo diferentes series de OTDR y medidores de potencia óptica, asegura que los usuarios puedan aprovechar al máximo su inversión en equipos de prueba. La evolución hacia interfaces de usuario más intuitivas, como las pantallas táctiles y los diseños optimizados, hace que estas poderosas herramientas sean accesibles para un espectro más amplio de profesionales de la fibra óptica, desde técnicos de campo hasta ingenieros de red. La capacidad de realizar pruebas y análisis directamente en el campo, y luego exportar los datos para un análisis más detallado o para la generación de informes, acelera el proceso de implementación y resolución de problemas, minimizando el tiempo de inactividad de la red y asegurando la calidad del servicio.
