El Reflectómetro Óptico en el Dominio del Tiempo (OTDR) es una herramienta indispensable en el mundo de las comunicaciones por fibra óptica. Su capacidad para probar la pérdida de fibra y localizar fallas lo convierte en un pilar fundamental desde la construcción hasta el mantenimiento de los enlaces de fibra. Sin embargo, incluso los operadores más experimentados pueden encontrarse con resultados desconcertantes, a menudo atribuidos a un fenómeno conocido como "reflejos fantasma" o "fantasmas". Estos artefactos indeseados en las trazas del OTDR pueden llevar a interpretaciones erróneas, dificultando la localización precisa de problemas y la determinación de la pérdida real en un enlace.
La Zona Muerta del OTDR: Un Desafío Inherente
Antes de adentrarnos en los fantasmas, es crucial comprender la "zona muerta" del OTDR. Al inyectar pulsos de luz en la fibra óptica para medir la reflexión posterior causada por fallas, el OTDR requiere un breve período para estabilizarse y procesar la señal de retorno. Durante este tiempo, conocido como zona muerta, el instrumento es incapaz de detectar eventos o medir con precisión. En enlaces de fibra largos, donde se necesita inyectar una gran cantidad de energía óptica, el ancho del pulso aumenta, lo que a su vez expande esta zona muerta, pudiendo alcanzar cientos o incluso miles de metros.
Para mitigar este problema, se introduce una "fibra de lanzamiento" (launch fiber) entre el OTDR y el enlace de fibra bajo prueba. Esta fibra adicional, típicamente enrollada en una caja o carrete, actúa como un amortiguador, permitiendo que la zona muerta ocurra dentro de ella. De esta manera, la fibra de lanzamiento asegura que la zona muerta no afecte la medición del primer conector o evento en el enlace real, aumentando así la precisión de la prueba. Es fundamental que la fibra de lanzamiento sea del mismo tipo (OS2, OM1, OM2, OM3, OM4) que la fibra que se está probando.
Comprendiendo los "Fantasmas" en las Trazas OTDR

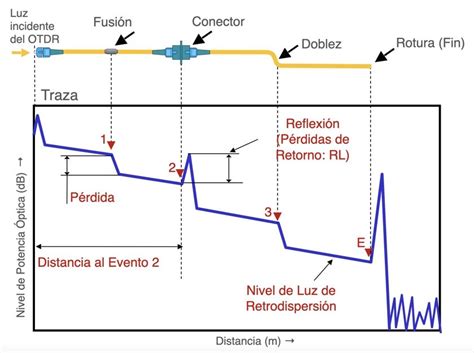

Los reflejos fantasma son, en esencia, reflexiones falsas que aparecen en la traza del OTDR donde no deberían estar. Generalmente se observan después del final real de una fibra y son causados por una gran reflexión inicial que genera un rebote de luz. Esta luz reflejada viaja de ida y vuelta dentro de la fibra, creando uno o más reflejos falsos a distancias predeterminadas del reflejo "verdadero" inicial. Por ejemplo, si una reflexión grande ocurre a una distancia X, un fantasma podría aparecer a 2X, 3X, y así sucesivamente.
Otra causa de artefactos fantasma ocurre cuando se configuran rangos de visualización más cortos que la longitud real de la fibra. Esto permite que el OTDR envíe pulsos de luz adicionales antes de que la retrodispersión y los reflejos del pulso anterior hayan cesado por completo. Cuando más de un pulso está activo en la fibra simultáneamente, la luz de retorno de diferentes pulsos puede llegar al OTDR al mismo tiempo, produciendo resultados impredecibles, a menudo manifestados como una serie de reflexiones o ruido excesivo.
Causas Específicas y Soluciones para los Reflejos Fantasma
Los fantasmas no son un fenómeno aislado y pueden surgir de varias fuentes, cada una con sus propias soluciones:
1. Reflexiones de Fresnel Amplificadas
La causa más común de fantasmas son las grandes reflexiones de Fresnel, que ocurren en conectores o empalmes defectuosos, o al final de una fibra. La luz reflejada en estos puntos puede rebotar hacia adelante y hacia atrás, creando los ecos fantasmales.
- Solución:
- Identificación: Mida la distancia al reflejo sospechoso. Coloque un cursor a mitad de esta distancia. Si encuentra otro reflejo esperado en ese punto medio, es probable que el reflejo original sea la fuente del fantasma.
- Supresión de la Reflexión: Reducir la cantidad de luz reflejada puede eliminar o atenuar el fantasma. Esto se puede lograr utilizando un gel de coincidencia de índice en el punto de reflexión o disminuyendo la energía que llega a él, ya sea seleccionando un ancho de pulso más corto o agregando atenuación antes del punto reflectante.
- Medición sin Pérdida: Un fantasma, a diferencia de un evento real como un empalme, no mostrará pérdida de señal al realizar una medición de pérdida de empalme.
2. Configuración Incorrecta del Rango de Distancia
Como se mencionó anteriormente, un rango de visualización demasiado corto en el OTDR puede desencadenar la aparición de fantasmas.
- Solución:
- Ajuste del Alcance: Simplemente aumente la configuración del alcance de distancia del OTDR. Si el fantasma desaparece, esta era la causa. El alcance de prueba debe ser al menos el doble de la longitud del cable que se está probando para obtener una visualización precisa.
3. Múltiples Interfaces y Empalmes
Los enlaces de fibra que contienen múltiples interfaces o empalmes, especialmente si hay diferencias significativas en las características de retrodispersión entre las fibras empalmadas, pueden ser propensos a generar artefactos.
- Solución:
- Medición Bidireccional: Para obtener una pérdida de empalme precisa, especialmente en casos de "ganancia de especias" (donde el OTDR indica una pérdida negativa debido a una mayor retrodispersión en la segunda fibra), es crucial realizar mediciones desde ambos extremos del enlace y promediar los resultados.
- Fibra de Lanzamiento Larga: Utilizar bobinas de lanzamiento que sean más largas que el enlace permanente de la red de fibra óptica puede ayudar a que los fantasmas ocurran dentro de la fibra de lanzamiento, fuera del enlace bajo prueba.
4. Anomalías en la Fibra
En casos raros, la propia fibra puede presentar defectos o irregularidades que contribuyen a la aparición de fantasmas.
- Solución:
- Pruebas con Múltiples Longitudes de Onda: Comparar las trazas obtenidas en diferentes longitudes de onda (por ejemplo, 1310 nm y 1550 nm para monomodo) puede ayudar a identificar problemas. Las diferencias en la atenuación o la sensibilidad a la flexión entre estas longitudes de onda pueden revelar anomalías.
- Inspección Visual: Aunque no detecta fantasmas directamente, la inspección visual de los conectores con un microscopio de fibra óptica puede revelar problemas físicos que podrían ser la causa raíz de reflexiones anómalas.
Cómo interpretar trazas OTDR 📈 | Ejemplos reales y errores comunes en fibra óptica
Técnicas Adicionales de "Cazafantasmas"
Además de las soluciones específicas, existen estrategias generales para abordar los reflejos fantasma:
Optimización de Parámetros OTDR:
- Ancho de Pulso: Utilizar anchos de pulso cortos aumenta la resolución y la capacidad de distinguir eventos cercanos, lo que puede ayudar a evitar la superposición de pulsos.
- Promediado: Aumentar el número de promedios mejora la relación señal-ruido (SNR), lo que puede hacer que los eventos sutiles, incluidos los fantasmas, sean más o menos evidentes dependiendo de la naturaleza del artefacto. Sin embargo, tiempos de promediado excesivamente largos pueden no ofrecer beneficios significativos adicionales.
- Índice de Refracción y Coeficiente de Retrodispersión: La configuración precisa de estos parámetros específicos de la fibra es fundamental para la medición de distancia y reflectancia.
Mantenimiento y Calibración del OTDR: La calibración regular del equipo OTDR garantiza que esté funcionando dentro de los límites especificados, lo que mejora la precisión de las mediciones y ayuda a evitar diagnósticos incorrectos. El mantenimiento preventivo puede detectar problemas potenciales con el dispositivo antes de que afecten las pruebas.
La Importancia de la Fibra de Lanzamiento y Recepción
El uso correcto de las fibras de lanzamiento y recepción es crucial para superar no solo la zona muerta inicial, sino también para obtener mediciones precisas de los conectores y eventos al final del enlace. Las fibras de lanzamiento se conectan entre el OTDR y el enlace bajo prueba, mientras que las fibras de recepción se utilizan en el extremo opuesto para medir la pérdida del conector final. La longitud de estas fibras de referencia varía según el tipo de fibra (monomodo o multimodo) y el ancho de pulso utilizado, siendo generalmente más largas para monomodo y anchos de pulso mayores.
Conclusión: Navegando por la Complejidad de las Trazas OTDR
Los reflejos fantasma son un desafío inherente en las pruebas con OTDR, pero con una comprensión profunda de sus causas y la aplicación de las técnicas de solución adecuadas, pueden ser manejados eficazmente. Desde la correcta configuración de los parámetros del instrumento hasta el uso prudente de fibras de lanzamiento y la realización de mediciones bidireccionales cuando sea necesario, cada paso contribuye a obtener resultados de prueba fiables y precisos. Al dominar estas técnicas, los técnicos de fibra óptica pueden desentrañar la complejidad de las trazas OTDR y asegurar la integridad y el rendimiento óptimo de las redes de comunicación.
