MPLS: Una Red Inteligente para la Conectividad Empresarial

En el panorama actual de la tecnología de redes, la necesidad de una transmisión de datos rápida, eficiente y segura entre múltiples ubicaciones empresariales es primordial. La conmutación de etiquetas multiprotocolo (MPLS) ha surgido como una solución robusta que aborda estas demandas, ofreciendo una forma de optimizar el tráfico de red, mejorar la seguridad y aumentar el rendimiento en varios sitios. Este artículo profundiza en el funcionamiento de MPLS, sus componentes clave, sus beneficios y su aplicación práctica, especialmente en el contexto de la conectividad empresarial.

¿Qué es MPLS y Cómo Funciona?

MPLS, o conmutación de etiquetas multiprotocolo, es un protocolo de enrutamiento diseñado para transportar paquetes de datos a sus destinos de manera rápida y eficiente. El término "multiprotocolo" subraya su independencia de cualquier protocolo de red específico, lo que le permite operar con una variedad de tecnologías de capa de enlace de datos como Ethernet, ATM o Frame Relay. La "conmutación de etiquetas" se refiere al mecanismo central de MPLS: los enrutadores dentro de una red MPLS forman rutas conmutadas por etiquetas (LSP), que son rutas predeterminadas para el tráfico dentro de la red.

A diferencia del enrutamiento IP tradicional, que requiere que los enrutadores examinen la dirección IP de destino de cada paquete para consultar su tabla de enrutamiento, MPLS simplifica este proceso. Cuando un paquete ingresa a una red MPLS, se le asigna una etiqueta. Esta etiqueta actúa como una especie de "código postal" o "sobre" para el paquete de datos, indicándole al enrutador exactamente a dónde ir. Los paquetes con características similares se agrupan y se les asigna la misma etiqueta, lo que garantiza que se reenvíen utilizando las mismas reglas. De esta manera, los datos "saltan" a lo largo de estas rutas de etiquetas cortas en lugar de depender de largas direcciones de red.

Este enfoque basado en etiquetas ofrece varias ventajas. Permite a los enrutadores conmutar paquetes basándose únicamente en la información de la etiqueta, lo que a menudo se puede hacer en hardware dedicado para una mayor velocidad. Esto resulta en una transmisión de datos mejorada y una calidad de servicio (QoS) superior en comparación con el enrutamiento IP regular. Es una técnica que designa rutas para enviar datos entre nodos en lugar de depender únicamente de los puntos finales.

La Clase de Equivalencia de Reenvío (FEC)

Una faceta esencial de MPLS es el concepto de Clase de Equivalencia de Reenvío (FEC). Un FEC es un grupo de paquetes que se tratan de la misma manera dentro de la red MPLS. La asignación de un paquete a un FEC dicta cómo se reenviará. Los paquetes que pertenecen al mismo FEC comparten características similares y se les asigna la misma etiqueta, lo que garantiza que sigan la misma ruta predeterminada dentro de la red.

El Rol de las Etiquetas MPLS

La etiqueta MPLS es un número entero de 20 bits. Si bien hay algunas etiquetas reservadas, el rango utilizable para las etiquetas MPLS es de 16 a 1.048.575 (2^20 - 1). Cada enrutador en la red MPLS mantiene una Tabla de Información de Etiquetas (LIB) que almacena las asignaciones de etiquetas. Cuando un paquete ingresa a la red, se le asigna una etiqueta. Los enrutadores de tránsito dentro de la red examinan esta etiqueta y, basándose en ella, la intercambian por una nueva etiqueta y reenvían el paquete al siguiente enrutador a lo largo de la Ruta Conmutada por Etiquetas (LSP). Este proceso de intercambio de etiquetas se conoce como "swap" y es una operación fundamental en MPLS.

Operaciones de Etiquetado: Push, Swap y Pop

Los enrutadores MPLS realizan tres operaciones básicas con las etiquetas:

• Push (Insertar): Cuando un paquete ingresa a la red MPLS en un enrutador de borde de entrada (LER de entrada), se le inserta una nueva etiqueta MPLS.
• Swap (Intercambiar): Los enrutadores de tránsito (LSR) dentro de la red intercambian la etiqueta entrante por una etiqueta saliente según lo dictado por su tabla LIB.
• Pop (Eliminar): Cuando un paquete llega al enrutador de borde de salida (LER de salida), se elimina la etiqueta MPLS antes de que el paquete se entregue a su destino final.

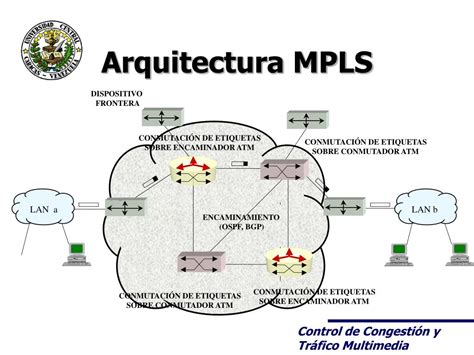

Componentes Clave de una Red MPLS

Para comprender completamente cómo funciona MPLS, es crucial conocer sus componentes principales. En el contexto de una red empresarial que conecta varias sedes, estos componentes son vitales:

Enrutadores de Borde del Proveedor (PE)

Los enrutadores PE se encuentran en el borde de la red del proveedor de servicios y son responsables de administrar los datos que ingresan y salen de la VPN MPLS. Tienen un conocimiento completo de las tablas de enrutamiento de los clientes y son responsables de asignar etiquetas a los paquetes de datos entrantes y eliminar las etiquetas de los paquetes salientes. Los enrutadores PE son los puntos de entrada y salida de la red MPLS para el tráfico del cliente.

Enrutadores de Borde del Cliente (CE)

Los enrutadores CE se encuentran en las instalaciones del cliente y conectan la red del cliente a la red MPLS del proveedor. Estos enrutadores manejan el enrutamiento inicial de los paquetes de datos y exportan sus bucles de retorno (loopbacks) y sus redes LAN a la red MPLS. En el escenario descrito, los equipos CE son los que dan acceso a la red a los equipos de cliente (CE) y son administrados por el ISP, es decir, por nosotros.

La Red Troncal MPLS

La red troncal MPLS es la infraestructura de red subyacente que utiliza la conmutación de etiquetas para enrutar paquetes de manera eficiente a través de la red del proveedor. Esta red troncal consiste en enrutadores de tránsito (LSR) que ejecutan protocolos de control como LDP para intercambiar información de etiquetas. Estos enrutadores se encargan de la conmutación de paquetes basada en etiquetas a medida que estos transitan por la red.

Configuración y Operación de una Red MPLS: Un Enfoque Práctico

Para ilustrar la implementación de MPLS, consideremos un escenario práctico donde un proveedor de servicios (ISP) proporciona conectividad a tres sedes de una empresa. Este escenario involucra equipos PE y P de Juniper, emulados en GNS3, una herramienta recomendada para el estudio de redes.

Preparación del Entorno de Emulación

La configuración comienza con la creación de una topología de red base en GNS3. Esta topología incluye enrutadores PE y P de Juniper. Se recomienda instalar SuperPutty, que se integra con GNS3 para facilitar la gestión de múltiples ventanas de consola.

Configuración Inicial de los Enrutadores

Los enrutadores se configuran típicamente con direcciones IP y se asegura la conectividad básica. Es importante deshabilitar los diálogos de instalación automática iniciales para evitar interferencias en la configuración.

Habilitación de OSPF para el Enrutamiento IP

Se configura OSPF (Open Shortest Path First) en los enrutadores para el enrutamiento de capa 3. Esto permite a los enrutadores compartir información sobre las redes que tienen directamente conectadas y las redes aprendidas a través de otros protocolos de enrutamiento. La Tabla de Información de Enrutamiento (RIB) se pobla con las rutas aprendidas, indicadas por una "O" en los comandos de visualización. Se verifica la conectividad IP básica, por ejemplo, mediante ping entre los bucles de retorno de los enrutadores.

Habilitación de LDP para la Distribución de Etiquetas

El Protocolo de Distribución de Etiquetas (LDP) se configura para que los enrutadores intercambien información de etiquetas. LDP permite a los enrutadores asignar etiquetas a los prefijos IP y anunciar estas asociaciones de etiquetas a sus vecinos. La Tabla de Información de Etiquetas (LIB) se pobla con estas asociaciones. LDP se habilita típicamente en las interfaces serie y Ethernet de los enrutadores involucrados en la red MPLS.

Verificación de la Conectividad MPLS

Una vez configurados OSPF y LDP, se pueden verificar las rutas conmutadas por etiquetas (LSP) y la distribución de etiquetas. Los comandos como show mpls LDP bindings y show mpls LDP neighbor ayudan a verificar que los enrutadores vecinos estén intercambiando información de etiquetas. Se espera que cada enrutador asigne una etiqueta a sus prefijos y la anuncie a sus vecinos.

La Importancia de la MTU

Al trabajar con MPLS, es crucial tener en cuenta la Unidad Máxima de Transmisión (MTU). Los paquetes MPLS incluyen una cabecera de etiqueta adicional, que aumenta el tamaño total del paquete. Si la MTU de las interfaces físicas no se ajusta a este tamaño aumentado, se pueden descartar tramas, lo que provoca problemas de conectividad. Por ejemplo, si la MTU de una interfaz Ethernet es de 1500 bytes, la adición de una cabecera MPLS (generalmente de 4 bytes) puede hacer que el paquete supere este límite. Es posible que sea necesario ajustar la MTU en las interfaces de los enrutadores MPLS para acomodar estos paquetes etiquetados, por ejemplo, configurando una MTU de 1508 bytes.

Emulación de Escenarios Avanzados

Los escenarios más complejos pueden involucrar la integración de MPLS con otras tecnologías, como el etiquetado 802.1Q (VLANs) en conmutadores. Esto requiere la configuración de subinterfaces en los enrutadores para manejar el tráfico etiquetado de las VLANs.

Análisis de Tráfico

Herramientas como Wireshark pueden utilizarse para capturar y analizar el tráfico que fluye a través de la red MPLS. Esto permite observar la estructura de la etiqueta MPLS y comprender cómo se procesan los paquetes. Al lanzar pings entre hosts en diferentes segmentos de red, se puede observar si los paquetes están siendo encapsulados en MPLS y cómo se manejan las cabeceras de etiqueta.

Beneficios de MPLS para las Empresas

MPLS ofrece una serie de ventajas significativas para las empresas que buscan optimizar su infraestructura de red:

Rendimiento y Eficiencia Mejorados

Al utilizar rutas predeterminadas basadas en etiquetas, MPLS reduce la sobrecarga de procesamiento en los enrutadores en comparación con el enrutamiento IP tradicional. Esto se traduce en una transmisión de datos más rápida y eficiente. La capacidad de definir Rutas Conmutadas por Etiquetas (LSP) permite crear caminos optimizados para el tráfico específico, similar a un "jet privado" en contraste con el "vuelo de conexión" del enrutamiento IP convencional.

Calidad de Servicio (QoS) Superior

MPLS permite una priorización granular del tráfico, lo que garantiza que las aplicaciones críticas, como las videoconferencias o la Voz sobre IP (VoIP), reciban el ancho de banda y la baja latencia necesarios. Esto es fundamental para aplicaciones en tiempo real donde la fluidez y la interrupción mínima son esenciales. Los objetivos de garantizar una videoconferencia sin problemas con varias oficinas satélite o empleados remotos son un ejemplo perfecto de cómo se puede utilizar MPLS para asegurar que cada señal de video llegue de manera eficiente.

Seguridad Mejorada

Aunque MPLS no cifra el tráfico de forma nativa, proporciona un nivel de seguridad mejorado en comparación con las tecnologías de red tradicionales. Los circuitos virtuales de MPLS están aislados del resto del tráfico de la red, lo que dificulta el acceso a usuarios no autorizados. Esta seguridad es similar a la que ofrecen las Redes Privadas Virtuales (VPN), creando un túnel virtual seguro para los datos.

Escalabilidad y Flexibilidad

MPLS es una tecnología escalable que permite a las empresas agregar fácilmente nuevas ubicaciones a su red sin necesidad de cambios significativos en la infraestructura. Esta adaptabilidad es crucial para las empresas en crecimiento con necesidades de red dinámicas.

Gestión de Red Simplificada

MPLS puede consolidar varios tipos de tráfico en una única infraestructura de red, lo que simplifica la gestión de la red. Al tener una red unificada, las organizaciones pueden optimizar la administración y el monitoreo.

MPLS frente a SD-WAN

Si bien MPLS y SD-WAN (Software-Defined Wide Area Networking) abordan la necesidad de una conectividad empresarial eficiente, difieren en su enfoque. MPLS se basa en una infraestructura de red privada y conmutación de etiquetas, ofreciendo un rendimiento predecible y una QoS robusta. SD-WAN, por otro lado, es una tecnología más nueva que utiliza software para controlar y gestionar la red de área amplia, a menudo combinando múltiples tipos de conectividad (incluido MPLS e Internet) para optimizar el enrutamiento y mejorar la agilidad.

Los objetivos de MPLS son similares a los de una SD-WAN, ya que ambas tecnologías buscan mejorar la transferencia de datos y el rendimiento. Con una conexión impulsada por SD-WAN, los datos se transfieren de manera más eficiente, lo que produce un rendimiento más fluido. MPLS, con su capacidad para crear rutas de alta prioridad, puede lograr resultados similares. La elección entre MPLS y SD-WAN, o una combinación de ambas, depende de las necesidades específicas de la empresa, el presupuesto y los requisitos de rendimiento.

Seguridad y Autenticación en Redes MPLS

La seguridad es una preocupación primordial en cualquier red empresarial. En un entorno MPLS, se emplean varios mecanismos para garantizar la integridad y confidencialidad de los datos.

Protocolos de Autenticación: TACACS+ y RADIUS

Para verificar la identidad de los dispositivos y usuarios que acceden a la red MPLS, se utilizan protocolos de autenticación robustos. TACACS+ (Terminal Access Controller Access-Control System Plus) y RADIUS (Remote Authentication Dial-In User Service) son dos protocolos comúnmente empleados. Facilitan la autenticación centralizada y proporcionan un marco de seguridad consistente. Estos protocolos son esenciales para aplicar controles de acceso, rastrear la actividad del usuario y prevenir el acceso no autorizado.

En el escenario de ejemplo, se menciona la ubicación de un servidor TACACS para la autenticación de los equipos. Esto asegura que solo los dispositivos autorizados puedan conectarse y ser administrados dentro de la red del ISP.

Cifrado y Protección de Datos

Si bien MPLS inherentemente aísla el tráfico, el cifrado se puede implementar para una capa adicional de seguridad. El cifrado garantiza que, incluso si los paquetes de datos fueran interceptados, la información permanecería ilegible sin la clave de descifrado correcta. Protocolos como IPsec (Internet Protocol Security) se pueden integrar para cifrar el tráfico que atraviesa la red MPLS, lo que es particularmente importante para transmisiones de datos confidenciales.

Gestión de Configuraciones y Actualizaciones

Para mantener la seguridad y la estabilidad de la red, es crucial gestionar las configuraciones de los dispositivos y realizar actualizaciones de software periódicas. Un servidor FTP se puede utilizar como repositorio central para las copias de seguridad de las configuraciones y para almacenar imágenes de software para actualizaciones. Esto garantiza que todos los dispositivos ejecuten versiones de software seguras y actualizadas, y que las configuraciones se puedan restaurar fácilmente en caso de fallo.

Conclusión sobre MPLS

MPLS es una tecnología de red poderosa y versátil que ofrece una solución confiable para las necesidades de conectividad de las empresas modernas. Su capacidad para proporcionar un rendimiento eficiente, una calidad de servicio superior y una seguridad mejorada lo convierte en una opción atractiva para organizaciones que buscan optimizar sus operaciones de red. Al comprender los principios fundamentales de MPLS, sus componentes y sus beneficios, las empresas pueden aprovechar esta tecnología para construir redes sólidas, escalables y seguras. La emulación de redes MPLS, como se describe en el escenario práctico, es una herramienta invaluable para adquirir experiencia práctica y dominar esta compleja pero gratificante tecnología.
