La transmisión de señales de televisión de alta calidad depende intrínsecamente del estado y la integridad de los cables coaxiales. Una señal de televisión excelente y la visualización perfecta de contenidos en directo son experiencias gratificantes, pero la situación cambia drásticamente cuando el cable coaxial presenta fallos, resultando en una señal degradada o débil. En tales escenarios, es crucial evaluar otros componentes de la instalación, además de la antena, y determinar el estado del cable. Si no se tiene claridad sobre cómo revisar la conexión por cable de antena, el proceso de identificación de averías puede simplificarse considerablemente.
Comprendiendo el Cable Coaxial: Diseño y Función

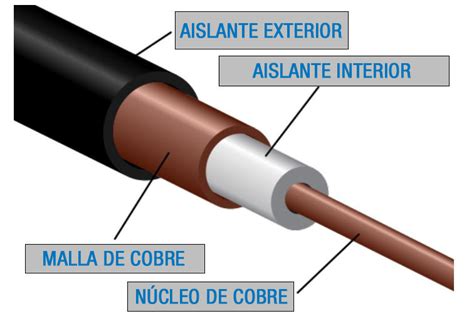

Antes de detallar los métodos de comprobación, es fundamental comprender el diseño y el rol que desempeña el cable coaxial. Este cable es una parte integral de la instalación de antena. El conductor de cobre central y el conductor de malla externo comparten un eje común, de ahí su denominación "coaxial". El material dieléctrico aislante, situado entre el conductor central y la malla externa, es esencial para minimizar las pérdidas de energía y proteger el cable de daños. Dadas las emisiones electromagnéticas y de calor que un cable coaxial de TV genera, este aislamiento previene daños o interferencias.
Tradicionalmente, se emplean tres materiales para el aislamiento de cables de antena: PVC, LSFH y PE. El polietileno (PE) es ampliamente utilizado en radiofrecuencia y transmisión de datos para aplicaciones exteriores debido a su notable resistencia a la radiación UV del sol y a la humedad. Las propiedades del aislamiento de PVC (policloruro de vinilo) y LSFH (Low Smoke Free of Halogen - Baja emisión de humos y libre de halógenos) son adecuadas para uso en interiores, incluso en edificios de gran altura.
La malla de cobre de los conductores externos confiere flexibilidad al cable, un atributo que sería imposible de lograr si estos conductores fueran sólidos como el central. Otro aspecto de gran importancia es su conexión a tierra. Si la malla no está adecuadamente conectada a tierra, o si carece de ella, puede actuar como una antena conectada a la corriente, captando señales no deseadas.
Diagnóstico de Fallos en Cables Coaxiales
Al igual que cualquier otro componente, un cable coaxial de TV puede experimentar fallos. Las razones por las que una imagen se pixela o se congela son diversas: condiciones meteorológicas adversas, una señal débil, interferencias electromagnéticas o, simplemente, conexiones de cable coaxial deficientes.
Problemas Comunes en Conectores

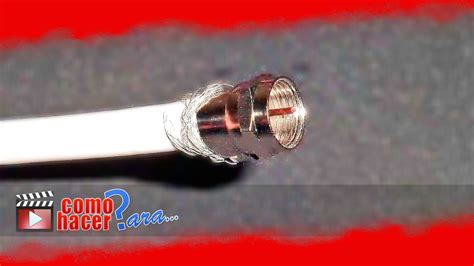

Un conector de cable coaxial suelto o dañado por un apriete excesivo puede ser la causa de los problemas. Los componentes experimentan dilatación y contracción debido a las fluctuaciones de temperatura. Por ello, es crucial apretar los conectores de los cables coaxiales con cuidado, asegurando un sellado hermético de la goma interior. Un conector de cable de antena puede quedar inservible si presenta daños físicos.
La cubierta del cable es delicada y puede fallar si no se utiliza correctamente o si sufre daños accidentales. Los cables poseen un radio de curvatura máximo, y su deformación si se excede este límite resulta en daños. En ocasiones, una inspección superficial no es suficiente. Cuando el cable de antena está expuesto a factores externos o muestra grietas, puede producirse la entrada de agua, inutilizando el cable y afectando la transferencia de señal. Ningún rasguño debe ser subestimado, por insignificante que parezca, ya que podría permitir la filtración de agua al interior del cable coaxial, alcanzando el conector inferior y potencialmente provocando un cortocircuito.
Tipos y Estado de los Conectores

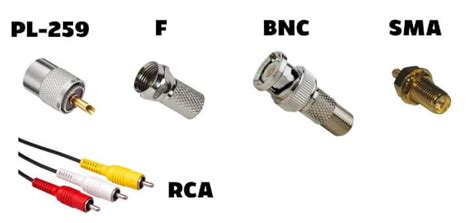

Una vez verificada la correcta colocación de los conectores y la integridad de la cubierta del cable, es el momento de examinar el estado de los conectores. Los conectores de cable coaxial pueden ser de tipo macho o hembra. El conector con una protuberancia metálica es el macho, mientras que el que presenta una cavidad donde encaja la protuberancia del otro es el hembra. Los conectores más habituales en cables de antena son los BNC y los N. Si un conector está oxidado o roto, es probable que no transmita la señal correctamente. Dada su fragilidad, es común que el pin metálico del conector macho se rompa.
Métodos de Prueba de Continuidad y Diagnóstico
Las mediciones eléctricas, especialmente a altas frecuencias, demandan una atención considerablemente mayor de la que se podría suponer, y es frecuente encontrar valores erróneos que pueden generar confusión.
Preparación y Calibración del Equipo de Medición
El instrumento de medición, debidamente calibrado, debe encenderse al menos 20 minutos antes de la medición. El entorno de trabajo debe mantener una temperatura aproximada de 20°C y una humedad relativa inferior al 45%, según la norma ISA-TR52.00.01. Para la medición de pérdidas de inserción (atenuación), la muestra bajo examen debe tener una longitud tal que el valor medido se encuentre dentro del rango óptimo para el instrumento, generalmente entre -5 y -30 dB, es decir, alejado de 0 (cero) y del ruido de fondo.
Mientras que en el segundo caso el error es claramente visible en la pantalla del instrumento y nos obliga a tomar las precauciones necesarias, en las mediciones cercanas a cero se ocultan errores que pueden alterar significativamente la medición, llegando en algunos casos a hacerla completamente incorrecta. Esto se debe a que los datos proporcionados por el instrumento incluyen, además de las pérdidas intrínsecas del cable, las pérdidas introducidas por las conexiones (una variable que puede llegar a 0,3 dB para conectores no profesionales), la atenuación por Return Loss de los propios conectores y la incertidumbre del instrumento, que puede alcanzar hasta 0,2 dB en instrumentos profesionales, 0,7 dB en dispositivos semiprofesionales y hasta 1 dB en dispositivos para aficionados.
El valor de la suma de estos tres factores es desconocido y extremadamente variable. Por ello, es crucial distanciarse lo máximo posible de ellos para que "contaminen" en la menor medida el valor de interés: la pérdida del cable. Por ejemplo, si se debe medir un cable a una frecuencia de 10 MHz, donde el valor esperado es 1,0 dB/100m, se recomienda realizar la medición en un tramo de 500m de longitud para llevar la lectura a -5dB. En esta situación, un hipotético error introducido de 0,3 dB (0,1 dB del instrumento + 0,2 dB de las conexiones) representaría solo un 6% del valor total, en comparación con el 30% que supondría la misma medida realizada sobre una longitud de 100 metros. Por el contrario, sería inapropiado medir la atenuación a frecuencias muy altas por encima de los 500 metros, ya que el valor caería más allá de -80 dB, donde el ruido de fondo podría enmascarar la medición.
La misma medida realizada con un instrumento no profesional con una incertidumbre de 0,5 dB daría un error a 10 MHz/100 m del 70%, que se reduciría al 14% si se mide hasta -5 dB.
Calibración y Pruebas Básicas
Normalmente, las pruebas de funcionalidad se realizan en banda ancha. Por ejemplo, una vez limpias las conexiones con productos adecuados como alcohol isopropílico, se debe evitar tocarlas con las manos descubiertas, ya que el sudor puede tener un efecto oxidante y aislante. No es casualidad que en videos recientes de montaje de conectores se haya introducido el uso de guantes especiales. El instrumento se reinicia con el kit de calibración directamente en sus puertos o en los terminales de los cables de lanzamiento.
Incluso al ensamblar los conectores, es útil evitar tocar directamente las partes metálicas del cable y los conectores. Finalmente, los propios conectores deben apretarse con una llave dinamométrica para asegurar que el contacto macho/hembra sea lo más constante posible.

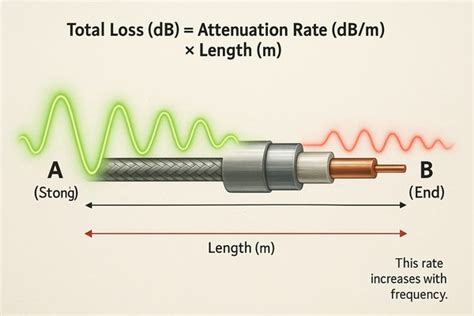

Un error frecuente es realizar una medición en una longitud extremadamente corta y extrapolarla a 100 metros. Esto solo puede ofrecer una indicación de la funcionalidad del cable, pero no constituye una medida de referencia. Por ejemplo, si se mide la atenuación de un cable como el Hyperflex 13, que a 144 MHz pierde 3,6 dB/100 m, en una longitud de 15 metros, en condiciones ideales se debería leer 0,56 dB (3,6/100 * 15). Sin embargo, no se obtendrá esta medida, ya que al valor de 0,56 se sumarán las pérdidas mencionadas anteriormente. ¡Un error hipotético introducido por un instrumento de medición económico podría incluso igualar la atenuación misma! Si se considera esta variable con un valor de, por ejemplo, 0,4 dB, el instrumento mostrará un dato de 0,96 dB. Aplicando el procedimiento inverso (0.96/15*100) se obtienen 6.4 dB, casi el doble de la atenuación efectiva del cable. Esto se debe a que, además de la pérdida efectiva de la línea de transmisión, el error de 0,4 dB introducido en la medición se multiplicó por un factor de 7. El mismo error en una sección de 100 m tendría consecuencias menores y sería insignificante en longitudes más largas.
Consideraciones Ambientales y de Medición
En mediciones realizadas fuera de un entorno de laboratorio, es recomendable verificar también la temperatura del cable bajo prueba, ya que esta afecta directamente la atenuación. Dado que la impedancia y la Pérdida de Retorno son independientes de la longitud del cable, es posible realizar estas mediciones en cualquier sección. Sin embargo, se prefiere realizar la prueba en secciones ligeramente largas, especialmente en cables con atenuación muy baja.
También en este caso, las conexiones juegan un papel importante, sobre todo las masas y los aprietes que, si no son perfectos, crean desajustes de impedancia con las consiguientes ondas reflejadas que alteran la propia medida. Estos desajustes son "vistos" por el instrumento de medición cuanto menor es la atenuación del cable.
Existen VNA (Vector Network Analyzers) económicos creados para tareas elementales y diferentes, y los técnicos de laboratorio deben asistir a cursos específicos de medición impartidos por fabricantes y distribuidores de equipos de medición. Se recomienda efectuar la prueba a una temperatura entre 20°C y no más de 24°C. La medición debe realizarse estrictamente con conectores "N" conectados al instrumento, ya que los conectores UHF (PL) representan un compromiso inaceptable para los fines de las mediciones. Antes de cada medida, se deben calibrar los tres parámetros (Atenuación, Pérdida de retorno, Constancia de impedancia), restableciendo los valores.
Por razones de practicidad, los fabricantes suelen realizar las pruebas directamente en la bobina o carrete empaquetado, lo que empeora ligeramente los valores de atenuación dentro de niveles aceptables. La condición óptima es desenrollar el cable en el suelo, teniendo cuidado de no pisarlo y de no crear nudos. La formación de nudos es uno de los mayores peligros al tender un cable, especialmente si los cables se desenrollan desde el centro de la madeja, formando una espiral. El desenrollado correcto consiste en colocar el antebrazo apoyándolo en el centro de la madeja y luego desenrollarlo en línea recta. Un nudo equivale a un daño severo e irrecuperable para el cable. Probar un cable que haya sido dañado previamente al ser pisado o anudado invalida cualquier resultado.
Instalación de conector pelador de cable coaxial de TV: compresión y rosca
Tipos de Cables Coaxiales y su Evolución
Los cables ultraflexibles han sido diseñados con la intención de lograr la máxima flexibilidad posible, garantizando al mismo tiempo la mejor atenuación posible. Por otro lado, estos cables son más susceptibles a daños si se usan incorrectamente o se abusa de ellos. Es comparable a los automóviles: se puede tener un descapotable, una camioneta, un SUV o un coupé. Todos son automóviles, pero con roles y especializaciones diferentes.
La investigación y el desarrollo de cables coaxiales para TV han ofrecido nuevas opciones desde finales del siglo XIX. Esto ha llevado a que la cantidad de cables coaxiales utilizados en la actualidad se base en tres estándares principales. Sin embargo, este tipo de cable coaxial presenta una desventaja importante hoy en día: su ancho de banda no permite la transmisión de video de alta definición. De los tres tipos de cable coaxial disponibles, el último en lanzarse al mercado fue el RG11. Este cable coaxial no presenta limitaciones para transmitir señales de la más alta calidad posible; sin embargo, sus prestaciones en este ámbito no se equiparan a las de la fibra óptica. Un cable coaxial para Internet solo puede alcanzar una velocidad de 10 Mbps.
Conectores Modernos y Accesorios
Existen conectores para cable coaxial con montaje EasyF y blindaje de clase A+. En esta configuración, el conector se comprime sobre el cable coaxial, deformándose de manera que ofrece un agarre muy efectivo. Un conector universal tipo F se coloca fácilmente, simplemente girándolo sobre el cable coaxial. Los adaptadores permiten unir dos conexiones de diferente tipo. Los terminadores se utilizan para conectar una carga en salidas de una red de distribución que quedan sin conectar.
Pruebas de Continuidad y Diagnóstico Avanzado
Si el cable coaxial está en buen estado, pero no funciona, podría deberse a una descarga electrostática (ESD) o a la entrada de agua. El oscurecimiento de un cable con corriente es señal de descarga electrostática, lo que implica que está defectuoso. En tal caso, podría ser el momento de reemplazar el cable de antena.
Detección de Cortocircuitos y Circuitos Abiertos
Si no se dispone de un medidor, se puede inspeccionar el cable visualmente en las secciones que comienzan en el interior, donde el cable coaxial se conecta al módem. Si se detecta un problema en una sección, solo se debe reemplazar esa sección antes de volver a probar el cable y continuar con la siguiente.
Si el medidor Volt-Ohm no lee uno (1), el medidor ha fallado. Si el medidor Volt-Ohm no lee cero (0), el medidor ha fallado. Coloque un acoplador de alta frecuencia de 3.0 GHz y un terminador de 75 Ohm en un extremo del cable. Si el medidor ahora fluctúa entre cero (0) y uno (1), el cable tiene un cortocircuito. Si el medidor Volt-Ohm lee cero (0), el cable coaxial tiene un circuito abierto.
Consideraciones sobre Pérdidas de Retorno y Atenuación
Un ejemplo ilustrativo: supongamos dos líneas de transmisión con el mismo desajuste de impedancia, resultando en una Pérdida de Retorno (RL) de 12 dB. La primera tiene una pérdida de inserción de 5 dB, y la segunda de 10 dB. En el primer caso, se medirá una RL de 17 dB (RL + Atenuación) en el transmisor, y en el segundo caso, 22 dB.
Publicación y Verificación de Pruebas
En cuanto a la publicación de los resultados de las pruebas, el editor o la entidad responsable del artículo deberá cumplir con ciertas condiciones, siempre teniendo en cuenta lo que es legalmente posible. El titular de la marca registrada, cuyo producto se somete a la medición, deberá ser informado previamente del lugar y fecha de la prueba realizada. El mismo tiene derecho a participar en la prueba y a repetirla con su propio equipo como contraprueba. Se debe declarar el modelo, marca y número de serie del equipo, así como la fecha de un certificado de calibración válido, emitido por un laboratorio acreditado (por ejemplo, TUV, Accredia, IMQ, etc.).
La tecnología ha avanzado considerablemente en los últimos años, ofreciendo nuevas opciones a precios competitivos. Televés, por ejemplo, ofrece una amplia variedad de tipos de cable coaxial de televisión y conectores para la distribución de TV, incluyendo antenas terrestres de alta calidad.
