El Dominador RFID es un sistema diseñado para revolucionar la forma en que se gestionan y ejecutan los juegos tácticos, especialmente aquellos que involucran la captura de objetivos y la gestión del tiempo. Adecuado para modos de juego como DOMINATOR y Capture the Point, este dispositivo ofrece una solución modular y de código abierto para añadir un nivel de precisión y dinamismo sin precedentes a experiencias como Airsoft y Paintball, así como para su implementación en patios de recreo.
El Modo DOMINATOR: Captura, Control y Cronometraje Preciso
El modo DOMINATOR se centra en la creación de un punto estratégico que debe ser ocupado por un jugador de un equipo. La ocupación de este punto se señala visualmente mediante un diodo LED que indica el equipo activo. La mecánica de control se basa en la tecnología RFID, donde los jugadores utilizan pulseras o tarjetas RFID para "ocupar" el punto. Una vez ocupado, el tiempo del equipo comienza a contarse. Este cronometraje continúa hasta que un jugador de un equipo rival interviene con su etiqueta RFID, o hasta que un árbitro detiene manualmente el tiempo. Es importante destacar que el tiempo sigue corriendo una vez que el punto ha sido ocupado, añadiendo una capa de urgencia y estrategia a la partida. El sistema está diseñado para ser versátil, permitiendo su configuración para juegos de 2 o 4 equipos.
Diseño Modular y Flexibilidad del Hardware
Una de las características más destacadas del Dominador RFID es su diseño modular. Esta modularidad permite al usuario reemplazar componentes principales sin la necesidad de soldadura, facilitando el mantenimiento y las actualizaciones. Además, el firmware del dispositivo es clonable, lo que significa que se puede copiar a cualquier cantidad de dispositivos, asegurando una implementación escalable.

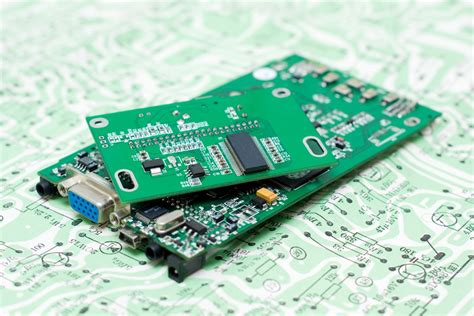

El hardware del Dominador RFID se basa en principios de código abierto, utilizando módulos Arduino y placas Arduino para su construcción. Esta elección no solo promueve un diseño modular, sino que también aprovecha las ventajas inherentes al hardware de código abierto: es rentable y los componentes son fáciles de reemplazar. La placa principal, con dimensiones de 104 x 103 x 1,6 mm y fabricada en PCB de doble cara tipo FR4, se integra con un controlador Arduino Nano V3.0 en la parte posterior. Tras el ensamblaje de la PCB Dominador RFID 2.0, la altura total del conjunto alcanza los 45 mm. La carcasa está diseñada para ser compatible con esta configuración.
El diagrama de cableado detalla la interconexión del Arduino Nano con todos los demás componentes. Para la visualización de información, se utiliza una pantalla LCD2004A a través de un bus I2C cableado por hardware. Para la comunicación con el módulo lector RFID, se emplea el bus SPI.
Adaptabilidad y Variantes del Sistema
La PCB estándar del Dominador RFID 2.0 también puede adaptarse para el funcionamiento del "Botón DOMINATOR". En esta configuración, el lector RFID se retira y se sustituye por dos botones de diámetro opcional. Esta variante permite la implementación de mecánicas de juego que no requieren identificación por RFID, pero sí una interacción física directa.
Consumo Energético y Alimentación
El sistema Dominador RFID presenta un consumo energético eficiente, operando típicamente entre 40 y 60 mAh a 5 V, lo que se traduce en un consumo de potencia de entre 0,2 y 0,3 W. Esta baja demanda energética permite que el dispositivo sea alimentado directamente mediante un banco de energía (power bank) a través de su salida de 5 V. La carga del firmware se realiza utilizando la herramienta XLoader. Si bien la extensión de comandos AT no está disponible en el momento actual, se prevé su implementación futura.
Resistencia y Entorno de Uso
El Dominador RFID no está diseñado con una carcasa resistente al agua. Sin embargo, si se mantiene seco, puede ser utilizado en exteriores sin inconvenientes.
Versiones de Software y Código Fuente
El Dominador RFID está disponible en diferentes configuraciones de software. Existe una versión mínima de código fuente que elimina el zumbador, utiliza exclusivamente la pantalla LCD 20x4 y permite la lectura de un máximo de una tarjeta RFID por entidad. Por otro lado, el "Botón DOMINATOR" se distribuye en formato de código de máquina (.hex), que puede ser ejecutado directamente en un microcontrolador ATmega328P (común en placas Arduino Uno y Nano), sin proporcionar acceso al código fuente.
wokwi | INTRODUCCIÓN | Presentación y Registro en la plataforma
El Módulo Lector RFID-RC522 RF: Corazón de la Identificación
El módulo lector RFID-RC522 RF es fundamental para el funcionamiento del sistema. Opera a un voltaje de alimentación de 3.3V y se comunica a través del protocolo SPI, aunque también puede ser controlado mediante un puerto UART. Esta versatilidad lo hace compatible con una amplia gama de microcontroladores y placas de desarrollo, incluyendo Arduino.

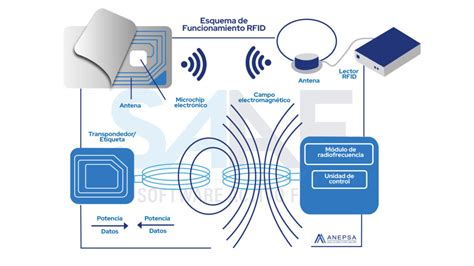

El RC522 utiliza un sistema avanzado de modulación y demodulación para interactuar con dispositivos pasivos de 13.56 MHz. Para la lectura y escritura de tarjetas, es crucial comprender la estructura de su memoria. Cada tarjeta RFID compatible con este módulo cuenta con 64 bloques de memoria (numerados del 0 al 63), y cada bloque tiene la capacidad de almacenar hasta 16 Bytes de datos. El número de serie de la tarjeta, compuesto por 5 valores hexadecimales, puede ser utilizado para desencadenar operaciones específicas dentro del juego.
Características del Módulo Lector RFID-RC522 RF
- Modelo: MF522-ED.
- Corriente de operación: 13-26mA a 3.3V.
- Corriente en modo de espera (stand by): 10-13mA a 3.3V.
- Corriente en modo de bajo consumo (sleep-mode): <80uA.
- Corriente máxima: 30mA.
- Frecuencia de operación: 13.56MHz.
- Distancia de lectura: 0 a 60 mm.
- Protocolo de comunicación: SPI.
- Velocidad de datos máxima: 10 Mbit/s.
- Dimensiones: 40 x 60 mm.
- Temperatura de operación: -20 a 80ºC.
- Humedad de operación: 5%-95%.
- Máxima velocidad de SPI: 10 Mbit/s.
- Incluye: Pines, llavero y tarjeta.
Montaje y Conexión con Arduino UNO
Para la implementación práctica, se puede utilizar un Arduino UNO junto con el Módulo Lector RFID-RC522 RF. Las operaciones básicas que se pueden realizar incluyen la lectura de bloques de memoria (rfid.read), la escritura en bloques de memoria (rfid.write) y la lectura del número de serie de la tarjeta (rfid.numSerie), utilizando las funciones proporcionadas por la librería RFID.
Los materiales necesarios para un montaje básico incluyen:
- Módulo Lector RFID-RC522 RF y tarjeta.
- 1 Arduino Uno.
- Cables jumper macho a macho.
- Protoboard.
- Otros módulos de lectura RFID (opcionales).
A continuación, se presenta una tabla que detalla la conexión de los pines del Módulo Lector RFID-RC522 RF con el Arduino UNO:
| Pin Módulo RC522 | Pin Arduino UNO | Descripción Conexión |
|---|---|---|
| SDA | D10 | SPI SS |
| SCK | D13 | SPI Clock |
| MOSI | D11 | SPI Master Out Slave In |
| MISO | D12 | SPI Master In Slave Out |
| IRQ | (No conectado) | Interrupción (opcional) |
| GND | GND | Tierra |
| RST | D9 | Reset |
| 3.3V | 3.3V | Alimentación 3.3V |
Esta configuración permite una interacción fluida entre el microcontrolador y el lector RFID, posibilitando la implementación de sistemas de control y cronometraje precisos para una amplia variedad de aplicaciones de juego y simulación. La capacidad de leer y escribir datos en las tarjetas RFID abre un abanico de posibilidades para la personalización de reglas, la gestión de puntos de control y la asignación de roles dentro de un entorno de juego dinámico. La robustez del protocolo SPI, junto con la eficiencia energética del módulo RC522, lo convierten en una opción idónea para proyectos que requieren fiabilidad y un bajo consumo.
