En el panorama de las telecomunicaciones, la evolución constante de las tecnologías de red busca ofrecer cada vez mayores velocidades y capacidades a los usuarios. Dentro de este espectro, las Redes HFC (Híbrido de Fibra-Coaxial) se han posicionado como una solución robusta y versátil, combinando lo mejor de dos mundos: la fibra óptica y el cable coaxial. Esta hibridación estratégica permite la transmisión de datos, voz y video de alta calidad, adaptándose a las crecientes demandas de la era digital.
El Origen y la Evolución de las Redes HFC
El concepto de las redes HFC tiene sus raíces en los sistemas de televisión por cable (CATV) que surgieron en 1948 en Estados Unidos. Inicialmente, estos sistemas eran unidireccionales, diseñados únicamente para transmitir señales de televisión desde una cabecera central hasta los hogares de los abonados. La necesidad de ofrecer un mayor contenido y ancho de banda a los clientes impulsó a los proveedores de televisión por cable a buscar nuevas soluciones.
Fue en la década de 1990 cuando se produjo un hito crucial: la introducción de la fibra óptica como medio de transmisión principal. La fibra óptica, con su inmensa capacidad para transportar información, prometía una reducción de costos y una mejora significativa en el rendimiento. Sin embargo, en lugar de reemplazar por completo la infraestructura existente de cable coaxial, se optó por una estrategia híbrida. El cable coaxial se mantuvo en una parte de la infraestructura, especialmente en la conexión final al usuario, mientras que la fibra óptica se encargó de la transmisión de datos a mayor distancia y con mayor capacidad. Este fue el nacimiento de las redes HFC, marcando el inicio de una nueva era en las telecomunicaciones.
La introducción de la televisión digital y la interactividad a mediados de los 90 aceleró aún más la adopción de las redes HFC. Los operadores comenzaron a ofrecer acceso a Internet de banda ancha a través de las mismas redes que ya utilizaban para la televisión por cable. Esta convergencia de servicios en una única infraestructura fue un factor clave en la popularización de la tecnología HFC.
Arquitectura de una Red HFC: Una Estructura en Capas
La arquitectura de una red HFC se caracteriza por estar compuesta por cuatro partes claramente diferenciadas, cada una desempeñando un rol específico en la transmisión de señales: la cabecera, la red troncal, la red de distribución y la red de acometida de los abonados.
La Cabecera: El Cerebro de la Red
La cabecera es el centro neurálgico desde donde se gestiona y gobierna todo el sistema de red HFC. Su complejidad varía en función de los servicios que la red está diseñada para ofrecer. Es en la cabecera donde se monitorean todos los equipos y se verifica el correcto funcionamiento de la red. Además, alberga los servidores principales que proporcionan acceso al resto de la red híbrida.
Dentro de la cabecera, se distinguen dos partes fundamentales:
- Cabecera de Servicios: Constituye el punto de origen de todas las señales que se transmiten a través de la red. Aquí se encuentran los equipamientos y sistemas que permiten a los operadores prestar de manera integrada todos los servicios ofrecidos.
- Cabecera Óptica o de Transmisión: En esta sección se ubica el equipamiento óptico necesario para soportar los servicios que serán transmitidos por la red.
La Red Troncal: La Columna Vertebral de Fibra Óptica
La red troncal es la encargada de interconectar la cabecera con los nodos principales de la red. Esta transmisión se realiza íntegramente a través de fibra óptica, aprovechando su alta capacidad y baja atenuación. Típicamente, la red troncal presenta una estructura en forma de anillos redundantes de fibra óptica que unen a un conjunto de nodos primarios. Estos nodos primarios, a su vez, alimentan a otros nodos secundarios mediante enlaces punto a punto o también a través de anillos. En estos nodos secundarios, las señales ópticas se convierten a señales eléctricas para su posterior distribución.
La red troncal se puede subdividir en:
- Red Primaria: Formada por una red óptica que conecta la cabecera con los nodos primarios. Suele seguir topologías en anillo o estrella, utilizando enlaces redundantes para garantizar la fiabilidad.
- Red Secundaria: Compuesta por una red óptica que une los nodos primarios y los nodos finales. Su nivel de cobertura es menor que el de la red troncal primaria.
La Red de Distribución: El Puente Coaxial hacia el Abonado
La red de distribución es la responsable de llevar las señales desde el nodo óptico terminal hasta cada punto de derivación en los edificios a los que da servicio. Una vez que la fibra óptica de la red de transporte llega a un nodo óptico, de este nodo parte el cable coaxial hacia el grupo de edificios que serán alimentados. La distribución se realiza típicamente con una estructura en árbol, donde cada nodo óptico terminal puede dar lugar a varias ramas, cada una de las cuales puede atender a un número determinado de hogares.
La Red de Abonado: La Conexión Final al Hogar
La red de abonado, también conocida como la acometida, representa el último tramo de la infraestructura antes de llegar al hogar o negocio del usuario. Incluye la instalación interna dentro del edificio o casa. En muchos casos, esta red de abonado utiliza cable coaxial para la conexión final con el usuario. En el hogar, se pueden encontrar dispositivos como el "set-top box" (decodificador), que es necesario para decodificar las señales analógicas que puedan estar encriptadas y habilitar la interactividad, permitiendo la gestión de servicios como el "Pay Per View" o el "Video On Demand".
Componentes Clave de las Redes HFC
Dentro de la infraestructura de una red HFC, varios componentes juegan un papel fundamental en su funcionamiento:

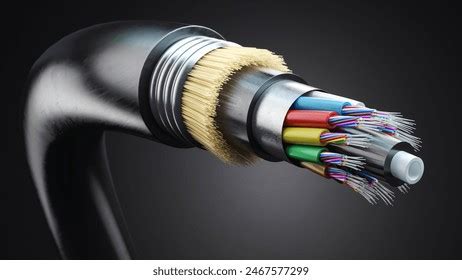

Fibra Óptica: La Vía Rápida de Datos
La fibra óptica es un medio de transmisión compuesto por hilos muy finos de material transparente, como vidrio o plásticos, por donde se envían pulsos de luz que representan los datos. Sus principales ventajas sobre el cable coaxial incluyen una mayor inmunidad al ruido, una menor atenuación de la señal y un ancho de banda significativamente mayor. Sin embargo, presenta desventajas como un mayor coste, una instalación y mantenimiento más complejos, y una mayor fragilidad.
Cable Coaxial: El Conector Tradicional
El cable coaxial consiste en un conductor interno cilíndrico separado de un conductor externo por anillos aislantes o un aislante sólido, todo ello recubierto por una capa aislante exterior. Aunque puede ser más caro que el par trenzado, el cable coaxial permite transmisiones a mayor distancia, con velocidades superiores y menos interferencias que el par trenzado. Se utiliza comúnmente para televisión, telefonía a larga distancia y redes de área local. Sus principales inconvenientes son la atenuación de la señal, el ruido térmico y el ruido de intermodulación.
Cable Módem: La Puerta de Enlace Bidireccional
Los cable módems son dispositivos esenciales que permiten que las redes HFC sean redes de transmisión bidireccional transparentes. Ofrecen al usuario y a otras redes desde la cabecera interfaces estándar. Se conectan a la red HFC mediante un conector de cable coaxial de tipo F y al PC a través de una interfaz Ethernet. Los módems funcionan como pasarelas, realizando la conversión entre el protocolo Ethernet y el protocolo específico de la red de cable.
Características y Ventajas de la Tecnología HFC
Las redes HFC ofrecen una serie de ventajas que las han convertido en una opción popular para la prestación de servicios de telecomunicaciones:
- Capacidad de Crecimiento y Escalabilidad: Permiten la expansión de la red mediante el desdoblamiento de las redes de coaxial y fibra óptica.
- Alta Capacidad de Transmisión: Son una de las redes con mayor capacidad operativa actualmente, capaces de ofrecer velocidades nominales de hasta 40 Mbps en downstream, y mucho más con las evoluciones de los estándares.
- Flexibilidad: Las infraestructuras son independientes por operador, y el ancho de banda es exclusivo para cada uno, garantizando un servicio más predecible.
- Aprovechamiento de Infraestructura Existente: Permiten reutilizar la infraestructura de cable coaxial ya desplegada por los operadores de CATV, reduciendo los costos iniciales de despliegue.
- Velocidades de Conexión Rápidas: La combinación de fibra óptica para la transmisión principal y coaxial para la distribución final permite ofrecer velocidades de conexión a Internet muy rápidas, significativamente superiores a las de las redes que utilizan únicamente cable coaxial.
- Señal Estable: La fibra óptica, al transmitir señales luminosas, es inmune a las interferencias electromagnéticas, lo que contribuye a una señal más estable en la parte troncal de la red.
Desventajas y Limitaciones del HFC
A pesar de sus ventajas, las redes HFC también presentan ciertas limitaciones:
- Capacidad Compartida en el Segmento Coaxial: En el tramo final de cable coaxial, la capacidad puede ser compartida por varios usuarios, lo que puede llevar a una reducción de la velocidad asignada a cada uno, especialmente en horas pico de uso.
- Susceptibilidad a Factores del Coaxial: La capacidad del cable coaxial se ve afectada por múltiples factores como el ruido, cuellos de botella y no linealidades. El canal de retorno (ascendente) es particularmente sensible, ya que opera en la parte baja del espectro, donde se concentra mayor ruido.
- Coste de Implantación: Aunque aprovecha infraestructura existente, la instalación de nuevas redes HFC o la actualización de las existentes puede implicar un coste de obra civil para el cableado.
- Mantenimiento: El cable coaxial puede ser susceptible a problemas como fugas de señal, daños por agua, corrosión y acceso eléctrico, lo que incrementa los costos operativos y puede generar interrupciones imprevistas.
Seguridad en las Redes HFC
La seguridad es un aspecto crucial en las redes HFC, y se implementan diversas medidas para garantizarla:
- Control de Acceso al Medio: Los cable módems tienen una dirección única asignada de fábrica y deben ser dados de alta desde la cabecera antes de poder acceder a la red. En algunos casos, la identificación de los equipos se complementa con la identificación de los usuarios mediante contraseñas.
- Gestión Remota: Los cable módems pueden ser gestionados remotamente desde la cabecera, pero solo atenderán órdenes de gestión que vengan acompañadas de una clave de seguridad específica.
- Confidencialidad de las Comunicaciones: Los dispositivos están diseñados y configurados para extraer de la red únicamente los datos en los que figuran como destinatarios, protegiendo así la privacidad de las comunicaciones.
Estándares que Rigen las Redes HFC
La interoperabilidad y el correcto funcionamiento de las redes HFC se sustentan en diversos estándares industriales:
- DVB-RCC (Digital Video Broadcasting - Return Channel Cable): Un estándar atractivo en Europa que facilita la compatibilidad con los decodificadores DVB, muy comunes en el continente, y complementa los servicios de TV, cumpliendo los estándares europeos.
- EuroDOCSIS: Una extensión de DOCSIS diseñada para cumplir los estándares europeos de televisión y adaptarse a sus exigencias, ofreciendo servicios y rendimientos similares a DVB-RCC.
- DOCSIS (Data Over Cable Service Interface Specification): Un estándar definido por la industria de la TV por cable para permitir la interoperabilidad entre cable módems y las cabeceras de las redes.
- OpenCable: Definido por la industria de la TV por cable para permitir la interoperabilidad entre decodificadores y cabeceras de video, creando una plataforma común para el desarrollo de servicios interactivos y salvando el problema de los sistemas operativos propietarios.
Acceso al Medio y Servicios Ofrecidos
El acceso al medio en las redes HFC se gestiona de forma dinámica para asignar el ancho de banda a los usuarios cuando lo solicitan. Se emplean estrategias como el acceso por contienda (basado en CSMA/CD adaptado a redes de cable) o el acceso mediante solicitud-reserva, donde la cabecera controla el acceso al canal ascendente.

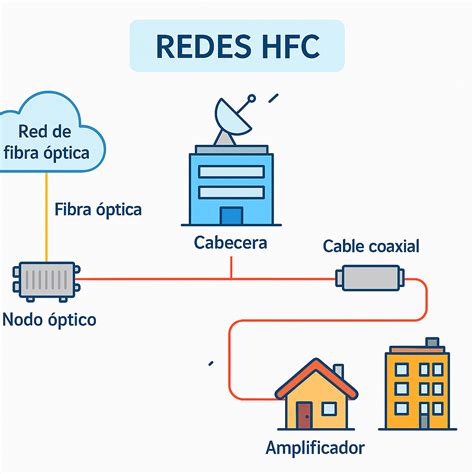

Estructura Red HFC
Las redes HFC son capaces de ofrecer una amplia gama de servicios de forma integrada a través de un único acceso:
- Televisión (TV): Ideales para la difusión de señales de televisión analógica y digital, tanto por su ancho de banda como por la posibilidad de interactividad a través del canal de retorno. Permiten servicios como PPV (Pago Por Visión) y VoD (Video On Demand).
- Telefonía: La bidireccionalidad de las redes HFC permite integrar servicios de telefonía. Existen alternativas como la telefonía integrada (usando la propia capacidad de la red HFC) o la telefonía superpuesta (utilizando una red separada). La tendencia actual es la Voz sobre IP (VoIP).
- Internet: El acceso a Internet se realiza a través de cable módems, posibilitando transmisiones de datos a altas velocidades, lo que permite servicios como videoconferencia y acceso a la web.
- Otros Servicios Interactivos: Incluyen TV de alta definición, audio digital, teletexto interactivo y videojuegos interactivos, que requieren interactividad y tiempos de respuesta bajos.

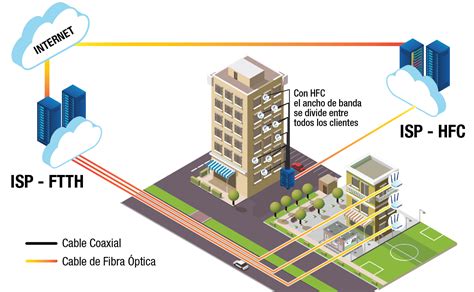

La Comparativa con FTTH: HFC vs. Fibra Óptica hasta el Hogar
Es importante distinguir la tecnología HFC de la Fibra Óptica hasta el Hogar (FTTH). Mientras que en HFC la fibra óptica llega hasta un nodo cercano al abonado y la conexión final es por cable coaxial, en FTTH la fibra óptica llega directamente hasta el hogar o negocio.
Esta diferencia arquitectónica tiene implicaciones significativas en el rendimiento:
- Velocidad y Simetría: FTTH ofrece velocidades simétricas (la velocidad de subida es igual a la de bajada), lo que es crucial para aplicaciones empresariales que requieren transferencias de archivos pesados, videoconferencias estables y respaldos en la nube. HFC, si bien puede ofrecer altas velocidades de descarga, suele tener una velocidad de subida menor.
- Latencia: FTTH presenta una latencia significativamente menor, lo que se traduce en tiempos de respuesta más rápidos para aplicaciones en tiempo real como juegos en línea, videollamadas y sistemas empresariales en la nube.
- Inmunidad a Interferencias: La fibra óptica es inmune a interferencias electromagnéticas, una ventaja notable en entornos con alta densidad de equipos electrónicos. El cable coaxial, al transmitir señales eléctricas, es más susceptible a estas interferencias.
- Escalabilidad y Preparación para el Futuro: FTTH tiene un mayor potencial de escalabilidad, permitiendo actualizaciones a velocidades superiores con menores costos y sin necesidad de reemplazar toda la infraestructura. El cable coaxial de las redes HFC puede convertirse en un cuello de botella tecnológico a largo plazo.
- Costos de Mantenimiento: Las redes FTTH generalmente requieren un mantenimiento mínimo en comparación con las redes HFC, que pueden demandar intervenciones más frecuentes y costosas.
A pesar de las ventajas de FTTH, las redes HFC continúan siendo una opción viable y relevante, especialmente en zonas donde ya existe una infraestructura coaxial desplegada. La evolución de estándares como DOCSIS 3.1 y 4.0 optimiza el rendimiento sobre cable coaxial, asegurando su viabilidad por muchos años. Para entornos empresariales que requieren la máxima confiabilidad, baja latencia y velocidades simétricas, FTTH se presenta como la opción superior. Sin embargo, para operaciones básicas y donde el costo inicial es un factor determinante, HFC puede ser una alternativa accesible.
En resumen, las redes HFC representan una hibridación inteligente de tecnologías, combinando la capacidad de la fibra óptica con la flexibilidad del cable coaxial para ofrecer servicios de telecomunicaciones de alta velocidad. Su evolución continua, impulsada por estándares como DOCSIS, asegura su papel en el ecosistema de conectividad, al tiempo que la competencia con tecnologías como FTTH impulsa la innovación y la mejora constante en el sector.
