Las bandas de frecuencia de Muy Alta Frecuencia (VHF, 30-300 MHz) y Ultra Alta Frecuencia (UHF, 300-3000 MHz) constituyen la columna vertebral de las comunicaciones de radio profesionales. Comprender sus características y cómo diagnosticar y resolver problemas es esencial para garantizar la continuidad y eficiencia de las operaciones en un entorno de radio cada vez más saturado. El monitoreo de estas bandas ya no es una opción, sino una necesidad operativa.

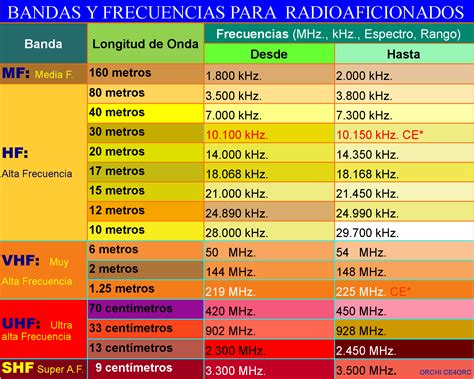

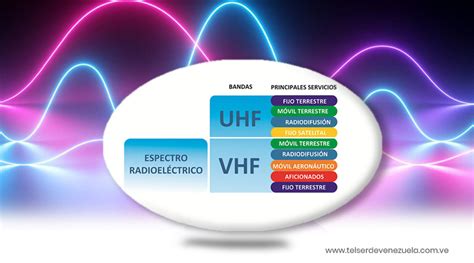

Comprendiendo las Bandas VHF y UHF: Aplicaciones y Propagación
Las bandas VHF y UHF se distinguen por sus rangos de frecuencia y, consecuentemente, por sus patrones de propagación y aplicaciones.
La banda VHF, que abarca desde los 30 hasta los 300 MHz, se caracteriza por tener ondas de longitud considerable (aproximadamente de 10 a 1 metro). Estas señales tienen la capacidad de viajar distancias considerables, lo que las hace ideales para la transmisión de señales de radio y televisión, particularmente en áreas rurales o con terrenos accidentados.
- VHF Aeronáutico: Opera específicamente entre 118-137 MHz, facilitando la comunicación entre aeronaves y el control de tráfico aéreo.
- VHF Náutico: Utiliza la banda 156-174 MHz para garantizar la seguridad en el mar, permitiendo la comunicación entre embarcaciones y con estaciones costeras. La comunicación marítima de barcos se beneficia enormemente de esta banda, ya que permite contactar a navegantes cercanos, especialmente en situaciones de emergencia. Contar con una radiofrecuencia VHF a bordo es de gran importancia.
- Otras Aplicaciones VHF: La banda VHF también se utiliza con frecuencia en el sector de la minería y en comunicaciones bidireccionales para instituciones como TSA y CAL FIRE (Servicio de Bomberos y Silvicultura de California), generando una sinergia entre equipos de rescate y agentes para una comunicación eficiente, especialmente en casos de emergencia.
Las transmisiones en la banda VHF, si bien son ideales para comunicación de corto y medio alcance, carecen de la funcionalidad de saltos ionosféricos y sus comunicaciones se encuentran limitadas hasta cierto punto por las condiciones atmosféricas. Las frecuencias VHF se extienden más si no están interferidas por obstáculos. El único momento para usar VHF es si se está al aire libre, como en un campo. VHF tiene una frecuencia pequeña, lo que significa que la interferencia con otras radios es común.
Por otro lado, la banda UHF, que abarca desde aproximadamente 300 MHz hasta 3 GHz, presenta ondas más cortas. Estas ondas son más eficientes para transmitir datos y tienen una mayor capacidad para trasladar información, lo que las hace ideales para telefonía móvil, redes inalámbricas y sistemas de comunicaciones de corto alcance. Un ejemplo de equipo que opera en esta banda es la Radio móvil MT680 Plus TETRA de Hytera, la cual trabaja con frecuencias de 320 hasta 870 MHz.
La banda UHF es particularmente útil en entornos sobresaturados o con obstáculos, por lo que se usa generalmente en almacenes, construcción, fabricación y en equipos utilizados en el cuidado de la salud para comunicarse dentro de edificios y entre departamentos. Las ondas UHF cuentan con una capacidad superior para penetrar obstáculos como rocas y árboles más fácilmente, y para reducir la interferencia de otras señales de radio en comparación con las ondas VHF. Son ideales para la transmisión de datos, ya que pueden transportar grandes cantidades de información con una excelente calidad de señal. La alta capacidad de la banda UHF ha permitido un avance significativo en la tecnología móvil, facilitando la comunicación en tiempo real y la disponibilidad de internet en movimiento.
Los usuarios más comunes de la banda UHF son funcionarios de seguridad pública, como bomberos, policía y servicios médicos de emergencia. La banda UHF, con su mayor capacidad de propagación en edificios y menor susceptibilidad a las interferencias atmosféricas, es ideal para comunicaciones en contextos urbanos e industriales. La elección entre VHF o UHF depende del propósito de uso.
En resumen, VHF es mejor para zonas abiertas y exteriores, mientras que UHF es mejor para zonas urbanas e interiores.
Solución de Problemas en Transmisores VHF/UHF: Un Enfoque Sistemático
Abordar los problemas en transmisores VHF/UHF requiere un enfoque metódico, comenzando por las causas más comunes y avanzando hacia las más complejas.
1. Alimentación y Conexiones Iniciales
Antes de realizar cualquier prueba de rendimiento, es crucial asegurarse de que el transceptor esté conectado a una fuente de alimentación suficiente. Un transmisor con una potencia nominal de 45 vatios, por ejemplo, no puede funcionar normalmente con una fuente de alimentación de 12 voltios y 3 amperios. Una fuente de alimentación inadecuada puede llevar a que el transmisor queme el fusible de potencia, especialmente durante el período de bloqueo.
2. Verificación de Componentes Clave
Una vez que el dispositivo está conectado correctamente, se pueden realizar pruebas de rendimiento para determinar dónde reside el problema. Las herramientas esenciales para este diagnóstico incluyen:
- Medidor de Potencia: Para verificar la potencia de salida.
- Contador de Frecuencia o Contador de Errores en el Analizador de Comunicaciones: Para verificar la frecuencia de operación.
- Contador de Desviación: Para verificar la desviación de frecuencia.
Cuando se detecta una salida de potencia baja o nula, la primera suposición podría ser un transistor del amplificador final defectuoso. Sin embargo, como técnico, es recomendable depurar todo el transmisor primero. Para estaciones fijas o base, esto puede no ser estrictamente necesario, pero para unidades móviles, es fundamental.
Un técnico experimentado relató un caso en el que un dispositivo en un camión volquete comercial, tras ser energizado, no mostraba potencia de salida durante aproximadamente 30 segundos a 1 minuto, para luego aumentar lentamente hasta la potencia nominal. Siguiendo el manual de servicio del fabricante y realizando una puesta en servicio completa, la plataforma reanudó su funcionamiento normal en menos de media hora.
En algunos casos, se puede encontrar una unidad que no responde. Si la salida es muy baja, puede ser necesario utilizar un voltímetro de RF. Es importante tener en cuenta que en ciertos pasos de multiplicación de frecuencias, la salida puede ser ligeramente menor que la entrada, lo cual es un fenómeno normal.
3. Transistores y Fallos Inusuales
Muchos transistores de RF, al fallar, tienden a encenderse, a diferencia de los transistores de señal de audio pequeños que generalmente se cortocircuitan entre el colector y el emisor. Un transistor en estado apagado no se encenderá, por lo que no generará mucho calor. El tema de la carcasa del transistor puede ser engañoso; en algunos casos, la caja de metal no es el colector, sino el emisor.
4. Problemas con el Micrófono
Un problema común que resulta en la ausencia de transmisión o en una comunicación deficiente se origina en el micrófono. Las causas típicas incluyen:
- Un cable roto en el mazo de cables.
- Un elemento dañado.
- Posiblemente un interruptor de llave roto.
- Una batería agotada (en micrófonos inalámbricos o aquellos con baterías internas).
Los micrófonos de repuesto suelen ser económicos, a menos que incorporen un pad de tono. Antes de reemplazar un micrófono, es aconsejable probar con otro, con o sin el pad de tono, para confirmar si el micrófono es el origen del problema. Asimismo, se debe asegurar que los conectores estén apretados y no sueltos o girando.
5. Modulación y Desviación
La ausencia de modulación, junto con síntomas de baja o excesiva desviación, a menudo son causados por un ajuste inadecuado de los controles debido al uso de equipo de prueba no calibrado. Al nivel máximo de voz, simulado al pronunciar con fuerza la palabra "cuatro", el transmisor debería producir una desviación inferior a 5 kHz. Si el transmisor está equipado con codificación CTCSS, la voz debería producir 4.5 kHz o menos con el codificador desactivado.
Un punto importante es que un transmisor que se desvía demasiado puede no "ajustarse" al ancho de banda de aceptación de modulación del receptor del oyente, lo que resulta en audio entrecortado, una desviación excesiva y una mala comunicación. Si esto ocurre, se debe indicar al hablante que se aleje del micrófono.
COMO REPARAR UN MODULO VHF QUEMADO
6. Desviación de Frecuencia y Cristales
La mayoría de los transmisores controlados por cristal tenderán a desviarse de la frecuencia con el tiempo y la edad, y responderán de manera diferente a los cambios en la temperatura ambiente. La mayoría de los transmisores tienen algún método para ajustar ligeramente la frecuencia de operación, ya sea mediante un condensador o un ajuste de bobina. Si no es posible reajustar la frecuencia central dentro de unas pocas docenas de hercios, puede ser necesario reemplazar los cristales. Si la desviación es significativa, el cristal es el culpable.
Para radios sintetizadas, es necesario repasar las instrucciones del fabricante para alinear el VCO (Oscilador Controlado por Voltaje). Un VCO desajustado también puede provocar la ausencia de salida de potencia.
En un caso particular, se solucionó un problema intermitente en una radio sintetizada que había sido modificada para trabajar con frecuencias de cinco kHz divididas. Tras descartar incluso el reemplazo del chip del microprocesador y sin éxito con sprays congeladores, se decidió revisar los puentes de modificación instalados de fábrica. Estos puentes, resultado de un mal trabajo de soldadura, resolvieron el problema, ahorrando horas de tiempo perdido.
7. CTCSS (Continuous Tone-Coded Squelch System)
En la configuración de CTCSS, si el tono se desvía más de unos pocos ciclos de frecuencia, no activará el decodificador en el repetidor o la estación base. Se recomienda usar un contador de frecuencia con un filtro de paso bajo para medir el tono y verificar también la desviación. Si el módulo CTCSS no funciona correctamente, se aconseja su reemplazo, ya que los módulos más nuevos son más pequeños, están mejor diseñados y generan menos problemas.
8. Problemas Comunes y Soluciones Rápidas
Los siguientes son problemas comunes escuchados por usuarios de radios bidireccionales, junto con sus soluciones básicas:
- Antena doblada: Las antenas dobladas pueden interrumpir la recepción. No se recomienda grapar la antena, ya que esto no solucionará la recepción irregular.
- Uso de la banda de frecuencia incorrecta: Es fundamental verificar que se esté utilizando la banda de frecuencia adecuada (VHF o UHF) según el entorno de operación.
- Distancia y obstrucciones: La distancia al extremo receptor, la ubicación en sótanos, cerca de paredes o en áreas con muchas obstrucciones afectarán la recepción.
- Estática: Si se escucha estática, puede ser indicativo de una batería baja. Es hora de comprar una batería nueva o cargar la existente.
- Falta de transmisión al presionar PTT:
- Verificar si se está en un canal programado.
- Comprobar si el radio está en modo de transmisión (lo cual es normal al presionar PTT).
- La radio puede estar "muerta". Probar con una batería completamente cargada o recargar.
- Asegurarse de que la batería esté instalada correctamente y haga buen contacto.
- Revisar la antena en busca de daños (doblada o torcida).
- Verificar si se está en el mismo código de privacidad (CTCSS/PL) que el otro extremo.
- Inspeccionar los altavoces del radio en busca de obstrucciones como suciedad o polvo.
- Audio entrecortado o retrasado al hablar: Al presionar el botón Push to Talk (PTT), hacer una pausa de un segundo antes de hablar puede mejorar la calidad de la transmisión.
Monitoreo y Cumplimiento Normativo
El monitoreo VHF y UHF se ha vuelto indispensable, especialmente con la creciente congestión del espectro. Dispositivos como el TP-RFX, con una sensibilidad de -130 dBm, permiten detectar incluso las señales más débiles, fundamental para identificar interferencias de bajo nivel que podrían degradar las comunicaciones. La capacidad de guardar datos de monitoreo hasta por 30 días es crucial para investigaciones posteriores, permitiendo verificar eventos pasados si un usuario reporta problemas.
Los informes automáticos del sistema son vitales para demostrar el cumplimiento de las normativas sobre frecuencias de radio. Estos informes presentan gráficos que detallan los niveles de señal, la frecuencia de transmisión y eventuales anomalías, como interferencias de radios de taxi ilegales que operaban en frecuencias adyacentes, o transmisores de reserva defectuosos que generaban espurios mientras estaban en standby.
Integración de Sistemas y Soluciones Avanzadas
En el ámbito de las telecomunicaciones, la integración de diferentes bandas de frecuencia es una necesidad creciente. Soluciones como el equipo RV2 de RapidM están diseñadas para facilitar la transferencia de información transparente y confiable entre redes VHF/UHF y HF, sin intervención del operador. Esto reduce significativamente el tiempo requerido para retransmitir información de misión crítica. Por ejemplo, si un vehículo de comando móvil necesita comunicarse con personal en el terreno en un área de alto riesgo, la información recibida a través de un sistema VHF puede ser enviada a una sede distante utilizando HF. Con el equipo RV2, se establece una ruta de transmisión/recepción entre redes HF y VHF/UHF, eliminando la necesidad de mensajes repetidos a través de redes desconectadas.
La elección de la solución de radio más adecuada para una empresa requiere un análisis detallado de sus funciones y desafíos de comunicación específicos, para así llegar a una solución óptima que se adapte a sus necesidades. Es importante también identificar qué frecuencias están autorizadas, ya que en cada país existen licencias y regulaciones para los radios VHF y UHF.
