La fibra óptica ha revolucionado las telecomunicaciones y la conectividad, transformando la manera en que transmitimos información a través de grandes distancias. Un cable de fibra óptica es un cable de red que contiene hilos de fibra de vidrio dentro de una carcasa aislada. Están diseñados para redes de datos y telecomunicaciones de larga distancia y alto rendimiento. En comparación con los cables más comunes, los cables de fibra óptica proporcionan un mayor ancho de banda y transmiten datos a mayores distancias. La tecnología de la fibra cambió las reglas del juego. Un cable de fibra óptica está formado por uno o varios hilos de vidrio, cada uno de ellos de un grosor ligeramente superior al de un cabello humano.
El centro de cada hebra se llama núcleo, este proporciona la vía para que la luz viaje. Los dos tipos principales de cables de fibra óptica son monomodo y multimodo. Las redes de fibra óptica monomodo suelen utilizar técnicas de multiplexación por división de ondas para aumentar la cantidad de tráfico de datos que puede transportar el filamento.
Comprendiendo la Fibra Óptica: Principios Fundamentales
La fibra óptica es una fibra flexible, transparente, hecha al embutir o extrudir vidrio (sílice) en un diámetro ligeramente más grueso que el de un cabello humano promedio. Son utilizadas comúnmente como un medio para transmitir luz entre dos puntas de una fibra y tienen un amplio uso en las comunicaciones por fibra óptica, donde permiten la transmisión en distancias y en un ancho de banda (velocidad de datos) más grandes que los cables eléctricos. Típicamente, las fibras ópticas tienen un núcleo rodeado de un material de revestimiento transparente con un índice de refracción más bajo. La luz se mantiene en el núcleo debido al fenómeno de reflexión interna total que causa que la fibra actúe como una guía de ondas.
Las fibras que permiten muchos caminos de propagación o modos transversales se llaman fibras multimodo (MM), mientras que aquellas que permiten solo un modo se llaman fibras monomodo (SM). Las fibras multimodo tienen generalmente un diámetro de núcleo más grande y se usan para enlaces de comunicación de distancia corta y para aplicaciones donde se requiere transmitir alta potencia.
Tipos de Fibra Óptica: Monomodo vs. Multimodo
Fibras Monomodo (SM): Las fibras monomodo están compuestas de un hilo de núcleo de muy pequeño diámetro (8,3 um) que soporta un solo modo de transmisión luminosa. Se usan para comunicaciones a larga distancia, como las redes troncales o las conexiones intercontinentales. Los cables monomodo tienen un núcleo muy fino, entre 8 y 10 micras, y solo permiten el paso de un modo o rayo de luz. El amarillo se utiliza comúnmente para identificar los cables monomodo.
Fibras Multimodo (MM): Los cables multimodo tienen un núcleo más grueso, entre 50 y 62,5 micras, y permiten el paso de varios modos o rayos de luz. Estos tipos de cable solo pueden enviar datos a distancias cortas. La fibra multimodo precisa una electrónica y conectores más baratos, si bien el costo de la fibra suele ser superior a la monomodo. El naranja se utiliza comúnmente para identificar los cables multimodo. Hay cuatro tipos de cables de fibra óptica multimodo, identificados por “OM” (optical multimode): OM1, OM2, OM3 y OM4.
Un Poco de Historia y Evolución
El campo de la ciencia aplicada y la ingeniería encargado del diseño y la aplicación de las fibras ópticas se llama óptica de fibras. Jean-Daniel Colladon fue el primero en describir la "fuente de luz" en el artículo que en 1842 tituló "On the reflections of a ray of light inside a parabolic liquid stream". Los antiguos griegos usaban espejos para transmitir información, de modo rudimentario, usando luz solar. El confinamiento de la luz por refracción, el principio que posibilita la fibra óptica, fue demostrado por Jean-Daniel Colladon y Jacques Babinet en París en los comienzos de la década de 1840. El físico inglés John Tyndall descubrió que la luz podía viajar dentro del agua, curvándose por reflexión interna, y en 1870 presentó sus estudios ante los miembros de la Real Sociedad de Londres. A partir de este principio se llevaron a cabo una serie de estudios, en los que se demostró el potencial del cristal como medio eficaz de transmisión a larga distancia. Además, se desarrollaron una serie de aplicaciones basadas en dicho principio para iluminar corrientes de agua en fuentes públicas. Más tarde, el ingeniero británico John Logie Baird registró patentes que describían la utilización de bastones sólidos de vidrio en la transmisión de luz, para su empleo en su sistema electromecánico de televisión en color. Sin embargo, las técnicas y los materiales usados no permitían la transmisión de la luz con buen rendimiento. Solamente en 1950 las fibras ópticas comenzaron a interesar a los investigadores, con muchas aplicaciones prácticas que estaban siendo desarrolladas. Uno de los primeros usos de la fibra óptica fue emplear un haz de fibras para la transmisión de imágenes, que se usó en el endoscopio. Usando la fibra óptica, se consiguió un endoscopio semiflexible, el cual fue patentado por la Universidad de Míchigan en 1956. En este invento se usaron unas nuevas fibras forradas con un material de bajo índice de refracción, ya que antes se impregnaban con aceites o ceras. En esta misma época, se empezaron a utilizar filamentos delgados como el cabello que transportaban luz a distancias cortas, tanto en la industria como en la medicina, de forma que la luz podía llegar a lugares que de otra forma serían inaccesibles.
En 1966, en un comunicado dirigido a la Asociación Británica para el Avance de la Ciencia, los investigadores Charles K. Kao y George Hockham, de los laboratorios de Standard Telephones and Cables, en Inglaterra, afirmaron que se podía disponer de fibras de una transparencia mayor y propusieron el uso de fibras de vidrio y de luz, en lugar de electricidad y conductores metálicos, en la transmisión de mensajes telefónicos. La obtención de tales fibras exigió grandes esfuerzos de los investigadores, ya que las fibras hasta entonces presentaban pérdidas del orden de 100 dB/km, además de una banda pasante estrecha y una enorme fragilidad mecánica. Este estudio constituyó la base para reducir las pérdidas de las señales ópticas que hasta el momento eran muy significativas y no permitían el aprovechamiento de esta tecnología. En un artículo teórico, demostraron que las grandes pérdidas características de las fibras existentes se debían a impurezas diminutas intrínsecas del cristal. Como resultado de este estudio fueron fabricadas nuevas fibras con atenuación de 20 dB/km y una banda pasante de 1 GHz para un largo de 1 km, con la perspectiva de sustituir los cables coaxiales. Poco después, los físicos Morton B. Panish e Izuo Hayashi, de los Laboratorios Bell, mostraron un láser de semiconductores que podía funcionar continuamente a temperatura ambiente. Además, John MacChesney y sus colaboradores, también de los laboratorios Bell, desarrollaron independientemente métodos de preparación de fibras. Todas estas actividades marcaron un punto decisivo ya que ahora, existían los medios para llevar las comunicaciones de fibra óptica fuera de los laboratorios, al campo de la ingeniería habitual.
Un dispositivo que permitió el uso de la fibra óptica en conexiones interurbanas, reduciendo su coste, fue el amplificador óptico inventado por David N. Payne, de la Universidad de Southampton, y por Emmanuel Desurvire en los Laboratorios Bell. En 1980, las mejores fibras eran tan transparentes que una señal podía atravesar 240 kilómetros de fibra antes de debilitarse hasta ser indetectable. Pero las fibras ópticas con este grado de transparencia no se podían fabricar usando métodos tradicionales. Otro avance se produjo cuando los investigadores se dieron cuenta de que el cristal de sílice puro, sin ninguna impureza de metal que absorbiese luz, solamente se podía fabricar directamente a partir de componentes de vapor, evitando de esta forma la contaminación que inevitablemente resultaba del uso convencional de los crisoles de fundición. También en 1980, AT&T presentó a la Comisión Federal de Comunicaciones de los Estados Unidos un proyecto de un sistema de 978 kilómetros que conectaría las principales ciudades del trayecto de Boston a Washington D. C. Cuatro años después, cuando el sistema comenzó a funcionar, su cable, de menos de 25 centímetros de diámetro, proporcionaba 80 000 canales de voz para conversaciones telefónicas simultáneas. El primer enlace transoceánico con fibra óptica fue el TAT-8 que comenzó a operar en 1988, usando un cristal tan transparente que los amplificadores para regenerar las señales débiles se podían colocar a distancias de más de 64 kilómetros. Tres años después, otro cable transatlántico duplicó la capacidad del primero.
La historia de la fibra óptica
Estructura y Componentes de un Cable de Fibra Óptica de Diez Hilos

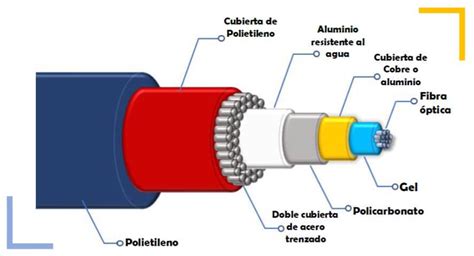

Un cable de fibra óptica está compuesto por varios elementos, cada uno diseñado para una función específica, protegiendo y guiando la luz a través de la instalación. La estructura general incluye:
- Fibras Ópticas: Estos son los hilos delgados de vidrio o plástico por donde viaja la luz. En un cable de diez hilos, encontraremos diez de estas fibras.
- Elementos de Resistencia: Estos componentes están diseñados para soportar la tensión mecánica durante la instalación y la vida útil del cable. No se estiran y evitan que las fibras se rompan cuando la tensión supera sus límites. Pueden ser hilos de aramida (como el Kevlar) o varillas de fibra de vidrio, que proporcionan rigidez al cable y evitan que se plieguen.
- Cubierta (Chaqueta): Es la capa exterior del cable, que protege las fibras y los elementos de resistencia del entorno. El material de la cubierta varía según la aplicación y el entorno de instalación.
El Núcleo y el Revestimiento: La Esencia de la Transmisión Lumínica
- Núcleo: Es la parte central del cable, donde se transmite la luz. Su diámetro es crucial para determinar si la fibra es monomodo o multimodo.
- Revestimiento: Es la capa que rodea al núcleo y que tiene un índice de refracción menor que el núcleo. Este diseño es fundamental para que la luz se mantenga confinada dentro del núcleo mediante el principio de reflexión interna total.
Elementos de Protección y Rigidez
Los cables de fibra óptica de diez hilos, como otros cables de fibra, incorporan diversas capas de protección para las fibras. Estas capas son esenciales para garantizar la integridad de la transmisión y la durabilidad del cable frente a las condiciones ambientales y mecánicas.
- Tubo Holgado (Loose Tube): En este diseño, las fibras se alojan dentro de un tubo de diámetro mayor, generalmente relleno de gel o material seco anti-humedad. El tubo holgado proporciona un espacio para que las fibras se muevan libremente, protegiéndolas de la tensión y la compresión. Los tubos holgados son comunes en cables de exterior.
- Tubo Ajustado (Tight Buffer): En este diseño, cada fibra individual está recubierta directamente con una capa protectora de plástico. Estos cables son más pequeños y flexibles, y se utilizan a menudo en interiores, como en conexiones de escritorios o patch cords.
- Materiales Bloqueadores de Agua: Para evitar que el agua dañe las fibras, se utilizan materiales que bloquean el agua, ya sea en forma de geles dentro de los tubos holgados o de cintas que absorben la humedad.
Consideraciones Ambientales y de Instalación
El entorno en el que se va a instalar un cable de fibra óptica de diez hilos es un factor determinante en la elección del tipo de cable y su construcción. Las fibras del interior del cable deben estar protegidas de las condiciones externas.
Entornos Exteriores y Condiciones Adversas
Los cables de fibra óptica para exteriores requieren proteger las fibras del agua, las temperaturas extremas y la posible penetración de roedores.
- Resistencia al Agua: Los cables de exterior suelen incorporar materiales que bloquean el agua para evitar que la humedad dañe las fibras. Esto es crucial para instalaciones aéreas, enterradas directamente en el suelo o incluso bajo el agua.
- Protección contra Roedores: En entornos donde la penetración de roedores es una preocupación, se pueden utilizar cubiertas especiales o armaduras para evitar daños en el cable.
- Tendido Aéreo o Enterrado: Los cables diseñados para tendido aéreo o enterrado directo en el suelo suelen incorporar elementos de resistencia más robustos y cubiertas protectoras.
- Temperaturas Extremas: Los materiales utilizados en la construcción del cable deben ser capaces de soportar el rango de temperaturas del entorno de instalación sin degradarse.
Entornos Interiores y Normativas
En interiores, las consideraciones incluyen la seguridad contra incendios y la gestión del espacio.
- Normativas contra Incendios: Los cables instalados en interiores deben cumplir con las normativas contra incendios, como las relativas a la inflamabilidad según el párrafo 770 del NEC (National Electrical Code). Esto incluye clasificaciones como "Plenum" (para instalación en zonas de aire forzado) y "Riser" (para instalaciones verticales). Los cables de interior pueden tener cubiertas de PVC (polivinilo) para retardar el fuego, o cubiertas de PE (polietileno) sobre una cubierta interior de PVC con clasificación UL.
- Aplicaciones Verticales y Plenum: Existen cables específicamente diseñados para instalaciones verticales y plenum, que requieren materiales con baja emisión de humos y retardantes de llama.
- Cableado Estructurado: Para la distribución de red dentro de edificios, se utilizan cables que facilitan la instalación y la gestión, a menudo con un diámetro reducido para optimizar el espacio. Los cables de distribución son comunes para estas aplicaciones.
Tipos de Cableado Interior
- Cable de Distribución: Más común que los cables de tipo "breakout", se utiliza para aplicaciones de instalaciones verticales y plenum.
- Cable de "Breakout": Proporciona un cable pequeño con un elevado número de fibras, con conectores y sin necesidad de paneles o cajas de conexión. Es útil para conexiones directas a equipos.
- Microcables: Representan una nueva clase de cables de muy alta densidad, posibles gracias a desarrollos en fibra. Son más pequeños y ligeros que los cables convencionales.
Instalación y Manejo de Cables de Fibra Óptica
La instalación de cables de fibra óptica requiere técnicas y herramientas específicas para garantizar la integridad de las fibras y la calidad de la transmisión.
Empalmes y Terminaciones
Ser capaces de unir fibras ópticas con baja pérdida es importante en la comunicación por fibra óptica. Esto es más complejo que unir cable eléctrico e involucra una adhesión cuidadosa de las fibras, la alineación precisa de los núcleos de las fibras y el acoplamiento de estos núcleos alineados.
- Empalme de Fusión: En esta técnica, se usa un arco eléctrico para fundir los extremos de las fibras y así unirlas. Es el método preferido para conexiones permanentes que requieren la máxima fiabilidad.
- Empalme Mecánico: Otra técnica común donde el extremo de las fibras se mantiene en contacto por medio de una fuerza mecánica. Es una solución más rápida pero puede tener mayores pérdidas que el empalme de fusión.
Consideraciones de Tensión y Radio de Curvatura
La tracción puede ser elevada durante la instalación, y es crucial que el cable esté diseñado para soportarla sin estresar los componentes internos. Un radio de curvatura mínimo debe ser respetado para evitar que el cable se pliegue o dañe las fibras.
- Elementos de Resistencia: Los miembros de resistencia, como las varillas de fibra de vidrio o los hilos de aramida, están diseñados para soportar la tensión de tracción.
- Radio de Curvatura: Doblar el cable de fibra óptica más allá de su radio de curvatura especificado puede causar microfracturas o atenuación de la señal.
Instalación en Conductos
Los cables de fibra óptica a menudo se instalan en conductos. En algunos casos, se utiliza un método de soplado de fibra, donde el cable se introduce en el conducto utilizando gas comprimido. Este método es particularmente útil para renovar la infraestructura existente, permitiendo soplar las fibras viejas e introducir otras nuevas.
Aplicaciones de la Fibra Óptica
La fibra óptica, y por ende los cables de diez hilos, tienen una amplia gama de aplicaciones en diversos sectores.
Telecomunicaciones y Redes de Datos
La aplicación más extendida de la fibra óptica es en las redes de telecomunicaciones y de datos, incluyendo:
- Redes Troncales: Conexiones de alta capacidad entre centrales telefónicas, centros de datos y puntos de presencia de internet.
- Redes de Última Milla (FTTH): Fibra hasta el hogar, proporcionando acceso a internet de alta velocidad a los usuarios finales.
- Redes Corporativas: Cableado estructurado dentro de edificios para conectar estaciones de trabajo, servidores y otros dispositivos de red.
- Conexiones Interurbanas e Intercontinentales: El primer enlace transoceánico con fibra óptica, el TAT-8, es un ejemplo de la capacidad de la fibra para cruzar grandes distancias.
Aplicaciones Industriales y Especializadas
La robustez y la inmunidad a las interferencias electromagnéticas de la fibra óptica la hacen ideal para entornos industriales y aplicaciones especializadas:
- Entornos Industriales: Aplicaciones industriales en las que se necesita robustez, resistencia a productos químicos o a temperaturas extremas.
- Sistemas de Vigilancia y Control: Transmisión de datos de sensores, cámaras de seguridad y sistemas de control industrial.
- Sector Petrolero y de Gas: Sensores de fibra óptica para monitorizar la temperatura y presión en pozos petrolíferos.
- Aplicaciones Militares y Aeroespaciales: Donde la ligereza, la inmunidad a las interferencias y la alta capacidad son cruciales.
Iluminación y Sensores
Más allá de la transmisión de datos, la fibra óptica se utiliza para:
- Iluminación: La fibra óptica puede usarse para iluminar espacios, creando efectos visuales o dirigiendo la luz a áreas de difícil acceso.
- Sensores: Las fibras ópticas pueden actuar como sensores para medir una variedad de parámetros como deformación, temperatura, presión, humedad, campos eléctricos o magnéticos, y gases. Los sistemas sensores por fibra óptica pueden ser puntuales o distribuidos, con alcances que pueden extenderse hasta los 120 km.
- Endoscopios: El uso de latiguillos de fibra junto con lentes permite fabricar instrumentos de visualización largos y delgados llamados endoscopios, utilizados en medicina para visualizar objetos a través de un agujero pequeño.
Ventajas Clave de la Fibra Óptica
Los cables de fibra óptica han transformado las telecomunicaciones y la conectividad por varias razones fundamentales:
- Mayor Capacidad y Ancho de Banda: La fibra óptica soporta una mayor capacidad. La cantidad de ancho de banda de red que puede transportar un cable de fibra supera fácilmente la de un cable de cobre de grosor similar. Esto permite transmitir grandes cantidades de datos a velocidades muy altas.
- Menor Interferencia: Un cable de fibra óptica es menos susceptible a las interferencias. A diferencia de los cables de cobre, que requieren apantallamiento para protegerlos de las interferencias electromagnéticas, la fibra óptica no se ve afectada por estas señales parásitas. Esto es una propiedad principalmente utilizada en los medios industriales fuertemente perturbados.
- Mayor Distancia de Transmisión: La atenuación de la señal en la fibra óptica es muy pequeña e independiente de la frecuencia, lo que permite salvar distancias importantes sin necesidad de repetidores o amplificadores frecuentes. Esto permite enviar señales a través del mundo a la velocidad de la luz.
- Seguridad: Las señales de luz que viajan por la fibra óptica son difíciles de interceptar sin interrumpir la señal, lo que proporciona un nivel de seguridad inherente.
- Ligereza y Tamaño Reducido: Los cables de fibra óptica son significativamente más ligeros y delgados que los cables de cobre equivalentes, lo que facilita su instalación y manejo, especialmente en instalaciones con limitaciones de espacio.
Elección del Cable Adecuado y Consideraciones Futuras
La elección del cable de fibra óptica adecuado para una instalación específica depende de múltiples factores, incluyendo el entorno, la distancia, la capacidad requerida y las normativas aplicables. Es fundamental considerar las futuras necesidades de ampliación, ya que la fibra óptica ofrece una gran escalabilidad.
Los cables de fibra óptica de diez hilos, como cualquier otro cable de fibra, deben ser seleccionados y manejados por profesionales para garantizar un rendimiento óptimo y una larga vida útil. La documentación de tantos fabricantes de cable como sea posible y la comprensión de las especificaciones de la instalación son esenciales.
La tecnología de fibra óptica continúa evolucionando, con desarrollos en microcables y cables de muy alta densidad que proporcionan un número aún mayor de fibras en diámetros reducidos. Estos avances aseguran que la fibra óptica seguirá siendo la tecnología de transmisión de datos dominante en las próximas décadas.
