El cable coaxial, un componente fundamental en la transmisión de señales de alta frecuencia, ha sido durante décadas la columna vertebral de diversas tecnologías, desde las primeras transmisiones de radio hasta los sistemas de televisión por cable y, de manera crucial, en los Circuitos Cerrados de Televisión (CCTV). Su diseño intrincado y sus propiedades lo convierten en una solución robusta para la captación y distribución de información, asegurando una señal limpia y confiable.
La Anatomía del Cable Coaxial: Diseño y Funcionalidad

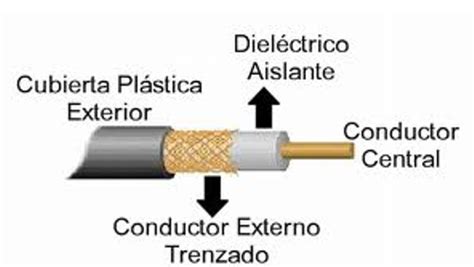

Un cable coaxial es, en esencia, un conductor eléctrico rodeado por capas protectoras y aislantes. Su estructura se caracteriza por dos conductores concéntricos: un núcleo central de hilo de cobre, responsable de transportar las señales electrónicas que constituyen la información, y un conductor exterior, que actúa como blindaje o malla.
Entre el núcleo y la malla se encuentra una capa aislante dieléctrica. Esta capa es crucial, ya que separa físicamente el conductor central de la malla, evitando cortocircuitos y manteniendo la integridad de la señal. La malla de cobre trenzado, por su parte, cumple una doble función: actúa como conductor de retorno de la corriente y, de manera vital, como blindaje. Este blindaje protege al núcleo de las interferencias electromagnéticas y de radiofrecuencia externas, preservando la señal de ruidos y distorsiones. La calidad y el mantenimiento de esta pantalla son determinantes para la calidad de la transmisión. Una pantalla simple o doble permite un mejor apantallamiento de la señal.
El núcleo y la malla deben estar separados uno del otro para garantizar el correcto funcionamiento del cable. Esta construcción única es la que confiere al cable coaxial su notable resistencia a las interferencias, permitiendo una transmisión más limpia y libre de ruidos, lo que se traduce en una mayor calidad de señal.
Comprendiendo la Atenuación de la Señal: El Factor VATC
Una característica fundamental de cualquier cable coaxial es su atenuación de señal. Las siglas VATC, que significan Valor de Atenuación del Cable, describen la disminución de la potencia de transmisión de señal que experimenta el cable entre el punto de origen y el de destino. Esta pérdida de potencia se mide en decibelios (dB) y tiene un impacto directo en la corriente, el voltaje y la potencia de la señal.
Los cables coaxiales de televisión, por ejemplo, pueden presentar un VATC de categoría 17, 19 o 21. Esto indica que, por cada 100 metros de longitud del cable, se pierden 17, 19 o 21 decibelios de señal, respectivamente. Una mayor atenuación significa una mayor degradación de la señal a lo largo de la distancia. Por ello, la elección del cable con el VATC adecuado es crucial, especialmente en instalaciones de larga distancia.
Atenuación y Calibre del Cable
En general, los cables coaxiales de mayor calibre, como el RG-11, presentan una menor atenuación de la señal en comparación con cables de menor calibre, como el RG-6 o el RG-59. Esto significa que pueden transmitir señales a distancias más largas sin una degradación significativa de la calidad. Si se requiere transmitir señales a largas distancias, es recomendable optar por cables coaxiales con menor atenuación para asegurar una transmisión óptima y una calidad de señal adecuada. La atenuación de la señal debe considerarse en función de la longitud del cable y la calidad de la señal deseada.
Impedancia Característica: El Ajuste Perfecto para la Transmisión
La impedancia característica es otra medida esencial en los cables coaxiales. Representa la relación entre el voltaje y la corriente en un punto determinado del cable y se mide en ohmios (Ω). Los valores más comunes para cables coaxiales son 50 ohmios y 75 ohmios, dependiendo de la aplicación.
Un ajuste adecuado de la impedancia entre el cable coaxial, la fuente de señal y el receptor es vital para evitar reflejos de señal y garantizar una transferencia de energía óptima.
- Cables de 50 ohmios: Se utilizan comúnmente en aplicaciones de redes informáticas, radiofrecuencia y comunicaciones militares, donde la transmisión de datos a alta velocidad y la resistencia a las interferencias son primordiales.
- Cables de 75 ohmios: Son la elección estándar para aplicaciones de audio, video y telecomunicaciones, incluyendo la televisión por cable y satélite, y los sistemas de CCTV.
La elección del cable coaxial con la impedancia característica correcta es fundamental para garantizar una transmisión eficiente y minimizar la pérdida de señal.
La Importancia del Apantallamiento: Blindaje Contra Interferencias
El apantallamiento es una de las características más distintivas y valiosas del cable coaxial. La malla exterior actúa como una barrera protectora contra las interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). En entornos con alta densidad de dispositivos electrónicos o cerca de fuentes de ruido eléctrico, como motores o tableros eléctricos, un buen apantallamiento es indispensable.
Existen diferentes niveles de apantallamiento:
- Pantalla simple: Ofrece un nivel básico de protección, adecuado para aplicaciones de baja interferencia.
- Doble pantalla: Consiste en una malla adicional o una lámina metálica, proporcionando un apantallamiento superior. Se recomiendan para conectar la antena a televisiones HD y en aplicaciones donde la integridad de la señal es crítica.
La capacidad de un cable coaxial para resistir interferencias garantiza una transmisión sin ruido ni distorsión, lo que es especialmente importante en aplicaciones donde la claridad y la integridad de la señal son cruciales, como en sistemas de televisión por cable, videovigilancia y transmisión de datos.
Capacidad de Ancho de Banda: Velocidad y Volumen de Datos
La capacidad de ancho de banda de un cable coaxial se refiere a la cantidad de datos que puede transmitir en un período de tiempo determinado. Un mayor ancho de banda permite transmisiones de mayor velocidad y un mayor volumen de datos.
Para aplicaciones que requieren transmisiones de alta velocidad, como redes informáticas de alta velocidad y transmisión de video en alta definición, es esencial utilizar cables coaxiales con una alta capacidad de ancho de banda. Esto asegura que la señal se transmita de manera eficiente y sin retrasos, proporcionando una experiencia de transmisión fluida y de alta calidad.
Tipos de Cables Coaxiales: Adaptados a Cada Necesidad
Si bien existen numerosos tipos de cables coaxiales, algunos se han consolidado como los más utilizados debido a sus características y aplicaciones específicas. Las siglas "RG" (que pueden interpretarse como "Radio de Grado" o "Guía de Radio") se remontan a la época de la Segunda Guerra Mundial, cuando el ejército desarrolló un conjunto de normas para especificar diferentes grados de cable coaxial y sus aplicaciones.
RG-6: El Estándar para Televisión y Video de Alta Definición
El cable coaxial RG-6 se ha convertido en un estándar en la industria de la televisión y el video de alta definición. Con una impedancia característica de 75 ohmios, este tipo de cable es ideal para la transmisión de señales de televisión por cable, televisión vía satélite y video de alta definición. Su construcción de alta calidad y su capacidad de ancho de banda permiten una transmisión de señal confiable y de alta calidad a distancias moderadas. Es la opción más común para el uso doméstico en la conexión de televisores a la toma de antena.
RG-11: Potencia y Alcance Extendidos
El RG-11 es una opción ideal cuando se busca un cable coaxial con mayor potencia y alcance. Con una impedancia característica de 75 ohmios, este cable ofrece una menor atenuación de la señal en distancias más largas en comparación con el RG-6. Es especialmente adecuado para aplicaciones que requieren una transmisión de alta potencia, como en sistemas de distribución de señales de televisión, redes de área amplia (WAN) y aplicaciones de CATV (televisión por cable comunitaria). Su menor pérdida de señal lo hace más caro que el RG-6, pero su uso se justifica en casos especiales que requieren tiradas de distancias mucho más largas.
RG-59: La Elección para Video Compuesto y Sistemas de Vigilancia
El cable coaxial RG-59 se utiliza comúnmente en aplicaciones de video compuesto y sistemas de vigilancia. Con una impedancia característica de 75 ohmios, este cable es ideal para transmitir señales de video analógicas de calidad estándar y de alta definición. Es ampliamente utilizado en sistemas de circuito cerrado de televisión (CCTV) y videovigilancia, así como en instalaciones de video domésticas y comerciales. Aunque es el predecesor del RG-6 y ya no se usa tanto, sigue siendo una opción más económica, maleable y delgada. Apenas puede enviar la señal unos metros antes de degradarla y no envía video en alta definición, pero aún puede ser útil en sistemas de videovigilancia específicos.
RG-58: Ideal para Redes Informáticas y Aplicaciones de Corta Distancia
El cable coaxial RG-58 es ampliamente utilizado en redes informáticas y aplicaciones de corta distancia debido a su tamaño y flexibilidad. Con una impedancia característica de 50 ohmios, es compatible con la mayoría de los equipos de red, como routers, switches y dispositivos de red. Es una opción popular para la transmisión de datos a velocidades moderadas y distancias más cortas, como en redes locales (LAN), conexiones de antenas Wi-Fi y aplicaciones industriales.
Conectores Coaxiales: La Unión Indispensable

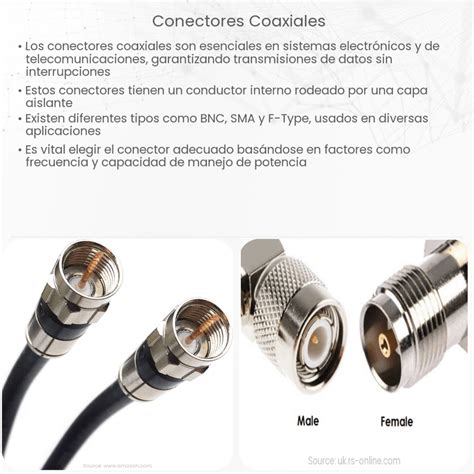

Los conectores de cable coaxial son esenciales para conectar cables a otros dispositivos y mantener el apantallamiento del cable. Existen dos estilos principales: macho y hembra. Los conectores macho presentan clavijas metálicas que sobresalen, mientras que los conectores hembra tienen un orificio rebajado para recibir la clavija.
Algunos de los tipos de conectores coaxiales más comunes y sus aplicaciones incluyen:
- Conector BNC (Bayonet Neil-Concelman): Utilizado para conexiones o desconexiones rápidas en equipos de radiofrecuencia (RF), instrumentos de prueba, señal de radio, televisión y video.
- Conector TNC (Threaded Neill-Concelman): Son productos pequeños y resistentes al agua que pueden operar hasta 12 GHz. A menudo se utilizan en conexiones de telefonía móvil y RF/antena.
- Conector SMB (Subminiature version B): Uno de los conectores RF/microondas más populares para equipos industriales y de telecomunicaciones, ofrece un diseño de acoplamiento a presión para cables con conexiones poco habituales.
- Conector 7/16 DIN (Deutsches Institut für Normung): Un conector RF roscado utilizado para conectar cables coaxiales. Se usa principalmente para aplicaciones que requieren resistencia al agua, siendo robustos y duraderos, especialmente útiles para estaciones base, cables submarinos y sistemas de transmisión de comunicación.
- Conector QMA: Un conector de radiofrecuencia coaxial que mantiene la barrera de apantallado en aplicaciones eléctricas y cuenta con mecanismos de acoplamiento a presión. Es idóneo para escenarios industriales y de comunicaciones.
- Conector MCX (Microcoaxial): Idóneo para entornos con restricciones de tamaño o espacio. Opera entre CC y 6 GHz en aplicaciones inalámbricas, GPS, tarjetas de sintonizador de televisión, hardware RF y aplicaciones móviles digitales.
Aplicaciones de los Cables Coaxiales en la Actualidad
Los cables coaxiales siguen desempeñando un papel vital en diversas aplicaciones modernas, adaptándose a las demandas de cada instalación, ya sea doméstica o industrial.
Telecomunicaciones: La Columna Vertebral de la Transmisión de Datos
En las redes de telecomunicaciones, los cables coaxiales se utilizan para transmitir señales de voz, datos e imágenes a largas distancias. Son la base de la infraestructura de comunicaciones, permitiendo la conexión entre centrales telefónicas, estaciones base de telefonía móvil y usuarios finales. Su capacidad para transmitir señales de alta calidad y resistir interferencias los hace fundamentales para garantizar una transmisión confiable y de alta velocidad.
Televisión por Cable y Satélite: Disfruta de tus Programas Favoritos
En la industria de la televisión por cable y satélite, los cables coaxiales son esenciales para la transmisión de señales de audio y video a los hogares. Garantizan una transmisión de alta calidad y sin interferencias, permitiendo a los espectadores disfrutar de sus programas con una excelente claridad de imagen y sonido. También se utilizan en sistemas de distribución de señales de televisión, transmitiendo señales desde un punto central a múltiples puntos de acceso.
Sistemas de Vigilancia y CCTV: Monitoreo Confiable
En aplicaciones de videovigilancia y sistemas de circuito cerrado de televisión (CCTV), los cables coaxiales son cruciales para la transmisión de imágenes de video en tiempo real. Proporcionan una conexión confiable y de alta calidad entre las cámaras de vigilancia y los dispositivos de visualización o grabación. Permiten una transmisión sin interferencias, asegurando que las imágenes se visualicen con claridad y sin distorsiones, lo cual es fundamental para garantizar la seguridad y el monitoreo eficiente de áreas específicas.
En el CCTV analógico, el cable coaxial (RG59 o RG6) es el medio de transmisión principal, con alimentación separada o combinada. Aunque este tipo de instalación puede ser más económico en algunos casos, presenta limitaciones en calidad de imagen, escalabilidad y funcionalidades en comparación con los sistemas IP. Sin embargo, la versatilidad del cable coaxial y su robustez lo mantienen como una opción viable.
Qué es un sistema CCTV - Para principiantes
Redes Informáticas: Velocidad y Confiabilidad
Aunque en gran medida han sido reemplazados por el cable de par trenzado y la fibra óptica en redes informáticas modernas, los cables coaxiales todavía se utilizan en aplicaciones específicas donde se requiere una transmisión confiable y de alta velocidad. Se emplean en entornos industriales y comerciales para redes informáticas de corta distancia, conexiones de antenas Wi-Fi y sistemas especializados que demandan una mayor resistencia a las interferencias electromagnéticas.
Mantenimiento y Selección de Proveedores
La calidad y el mantenimiento del cable coaxial tienen un impacto significativo en la calidad de la transmisión de la señal. Como en cualquier instalación eléctrica, es recomendable realizar inspecciones periódicas de los cables coaxiales para detectar signos de daño, desgaste o deterioro que puedan afectar su funcionamiento. Estas inspecciones pueden prevenir reparaciones o sustituciones costosas y garantizar la longevidad del sistema.
Para asegurar la adquisición de cables de alta calidad, es importante acudir a proveedores de confianza y distribuidores de material eléctrico que ofrezcan plenas garantías. La elección del cable correcto, considerando factores como la longitud, el uso previsto y el nivel de apantallamiento, es fundamental para obtener una transmisión de alta calidad y un rendimiento óptimo.
En definitiva, el cable coaxial, con su diseño robusto y sus características de transmisión superiores, continúa siendo una tecnología esencial en nuestro mundo conectado, proporcionando una solución confiable y probada para una amplia gama de aplicaciones de transmisión de señales.
