Modbus TCP/IP se ha consolidado como un protocolo de comunicación fundamental en la automatización industrial, permitiendo la interconexión fluida de dispositivos a través de redes Ethernet. Su diseño, basado en el robusto protocolo TCP/IP, lo convierte en una solución versátil y ampliamente adoptada para la transferencia de datos entre equipos industriales. La comprensión de cómo funciona, sus requisitos y su implementación es crucial para cualquier profesional en el campo de la automatización.
Fundamentos de la Comunicación Modbus TCP/IP
Modbus TCP/IP opera como un protocolo de capa de aplicación, utilizando la infraestructura de TCP/IP para transportar mensajes Modbus sobre redes Ethernet. Un aspecto distintivo de su funcionamiento es el modelo de comunicación maestro-esclavo (o cliente-servidor en la terminología TCP/IP). En este paradigma, un dispositivo actúa como el maestro (o cliente), iniciando todas las transacciones de comunicación. Los dispositivos esclavos (o servidores) responden únicamente cuando son consultados por el maestro.
En el contexto de la comunicación entre un PLC (Controlador Lógico Programable) y un dispositivo como Roborealm, el PLC generalmente asume el rol de Maestro Modbus. Roborealm, por su parte, opera como un Esclavo Modbus. Esto significa que el PLC es el responsable de iniciar todas las solicitudes de lectura o escritura de datos, y Roborealm responde con la información solicitada o con mensajes de confirmación. Esta arquitectura garantiza un control centralizado y predecible sobre el flujo de datos dentro de la red industrial.
Requisitos de Hardware y Protocolo para Modbus TCP
Para establecer una comunicación Modbus TCP/IP efectiva, es indispensable cumplir con ciertos requisitos de hardware y de protocolo.
- Puerto Ethernet: Ambos dispositivos, el maestro y el esclavo, deben estar equipados con puertos Ethernet. Es fundamental verificar que estos puertos soporten explícitamente el protocolo Modbus TCP, ya que la simple presencia de un puerto Ethernet no garantiza esta funcionalidad.
- Puerto por Defecto: Modbus TCP utiliza el puerto 502 por defecto para sus comunicaciones. Si bien este puerto es configurable, es esencial que ambos dispositivos estén configurados para usar el mismo número de puerto.
- Cableado: Se requieren cables Ethernet estándar, como Cat5e o Cat6, para establecer la conexión física entre los dispositivos.

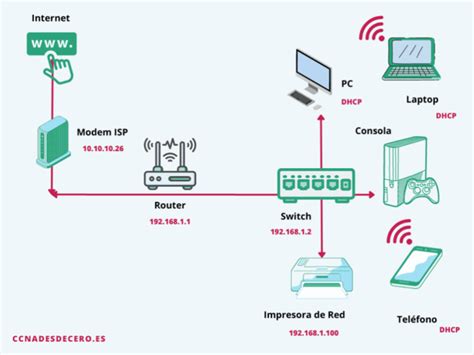

- Direccionamiento IP: Para que la comunicación sea posible, tanto el dispositivo maestro como el esclavo deben estar configurados dentro de la misma subred IP. Por ejemplo, si el PLC tiene la dirección IP 192.168.1.10, la PC host de Roborealm debería tener una dirección IP en el rango 192.168.1.x (por ejemplo, 192.168.1.20).
Es crucial recalcar que la presencia de un puerto Ethernet no garantiza el soporte de Modbus TCP. La verificación explícita de esta capacidad en ambos dispositivos antes de intentar establecer la comunicación es un paso indispensable para evitar problemas de conectividad.
Direccionamiento de Registros Modbus y Formato de Datos
Modbus organiza los datos en un modelo basado en registros. Cada registro tiene un tamaño de 16 bits (equivalente a 2 bytes). La convención de direccionamiento es fundamental para acceder a la información correcta. Por ejemplo, la dirección 40001 se refiere al primer registro de retención.
Los códigos de función son comandos que especifican la acción a realizar. El código de función 03 se utiliza para "Leer Registros de Retención", y los datos para esta operación se encuentran típicamente en el espacio de direcciones 4xxxx. El código de función 16 se emplea para "Escribir Múltiples Registros de Retención".
Un paquete de solicitud Modbus TCP/IP está estructurado de la siguiente manera:
- ID de Transacción (2 bytes): Un identificador único para cada transacción, permitiendo al maestro correlacionar las respuestas con las solicitudes.
- ID de Protocolo (2 bytes): Generalmente establecido en 0x0000 para indicar el protocolo Modbus.
- Longitud (2 bytes): Indica el número de bytes que siguen en el mensaje.
- ID de Unidad (1 byte): Se refiere a la dirección del dispositivo esclavo en redes donde múltiples esclavos pueden estar conectados a través de un gateway. En una red Modbus TCP directa, a menudo se utiliza para identificar al esclavo. Por ejemplo, un ID de Unidad de 0x05 se refiere al esclavo con la dirección 5.
- Código de Función (1 byte): Define la operación a realizar (ej. 03 para leer registros).
- Dirección de Inicio (2 bytes): La dirección del primer registro a leer o escribir.
- Cantidad (2 bytes): El número de registros a leer o escribir.
- CRC (2 bytes): Un valor de verificación de errores para asegurar la integridad de los datos.
Ejemplo de Paquete de Solicitud Modbus para Leer Registros:
| Campo | Valor (Hexadecimal) | Descripción |
|---|---|---|
| ID de Transacción | 0x0001 | Identificador de 2 bytes |
| ID de Protocolo | 0x0000 | Protocolo Modbus = 0 |
| Longitud | 0x0006 | Bytes siguientes |
| ID de Unidad | 0x05 | Dirección del esclavo (5) |
| Código de Función | 0x03 | Leer registros de retención |
| Dirección de Inicio | 0x0040 | Registro 40065 (corresponde a 64 decimal) |
| Cantidad | 0x0008 | Leer 8 registros |
| CRC | 0xXXXX | Valor de verificación de errores |
Es importante notar que, en la configuración de Roborealm, una dirección de registro de 65 en el mensaje se traduce a la documentación como el registro 40065 o 40066. Esta discrepancia en la numeración es común y debe ser tenida en cuenta al consultar la documentación específica.
Configuración de Roborealm como Esclavo Modbus
Roborealm está diseñado para operar exclusivamente como Esclavo Modbus. Esto significa que nunca iniciará una comunicación por sí mismo; siempre esperará las solicitudes del dispositivo maestro. La configuración en Roborealm implica mapear sus variables internas a registros Modbus específicos.
DESCARGA e INSTALA Modbus Poll / Slave TRIAL | Simulador Maestro/Esclavo Modbus RTU paso a paso
¿Se Requiere Software Adicional?
Para la comunicación básica Modbus TCP/IP, no se requiere software adicional específico para el protocolo en sí. Los dispositivos se comunican directamente sobre Ethernet utilizando el protocolo Modbus. Sin embargo, es fundamental considerar los siguientes puntos:
- Programación del PLC: Se necesita programación dentro del PLC para definir los mensajes de solicitud Modbus (qué leer, qué escribir, a qué dirección) y para procesar los datos recibidos del esclavo.
- Configuración en Roborealm: Es necesario configurar Roborealm para habilitar el modo Esclavo Modbus, definir su ID de Unidad y mapear sus variables internas a los registros Modbus correspondientes.
- Procesamiento de Datos: Modbus TCP/IP se encarga únicamente de la transferencia de datos crudos. Cualquier lógica de interpretación, validación o actuación sobre estos datos debe ser implementada en el PLC o en el dispositivo maestro.
Encontrando Mapas de Registros y Documentación
Cada dispositivo que soporta Modbus proporciona un mapa de registros. Este mapa es esencial y detalla:
- Qué registros contienen qué datos: La asignación específica de cada registro a una variable o parámetro del dispositivo.
- Tipo de datos: El formato en el que se almacenan los datos (por ejemplo, INT, UINT, FLOAT, STRING).
- Permisos de lectura/escritura: Si un registro puede ser leído, escrito, o ambos.
- Factores de escala: Si los valores de los registros deben ser multiplicados o divididos por un factor para obtener el valor real.
Para Roborealm, la documentación detallada se encuentra en su página de ayuda de Modbus Slave: www.roborealm.com/help/ModbusSlave.php. Para una comprensión más amplia de Modbus en general, el manual "Modbus for Field Technicians" de Chipkin es una referencia fundamental: www.chipkin.com/files/liz/MODBUS2010Nov12.pdf.
Procedimiento de Configuración Paso a Paso
La configuración de una comunicación Modbus TCP/IP implica una serie de pasos metódicos:
- Asignar Direcciones IP: Configure el PLC y la PC host de Roborealm (o el dispositivo que actuará como esclavo) para que residan en la misma subred IP. Por ejemplo, PLC: 192.168.1.10 y PC host: 192.168.1.20.
- Verificar Conectividad de Red: Utilice la utilidad "ping" para confirmar que ambos dispositivos pueden comunicarse a nivel de red Ethernet.
- Configurar Roborealm (Esclavo): Habilite la funcionalidad de Esclavo Modbus en Roborealm, asigne un ID de Unidad único (por ejemplo, 5) y proceda a mapear las variables de Roborealm a los registros Modbus deseados.
- Configurar el PLC (Maestro): En el software de programación del PLC (por ejemplo, utilizando instrucciones como MSG_MODBUS en Allen-Bradley), configure la comunicación Modbus TCP/IP.
- Definir la Solicitud Modbus: Especifique la dirección IP del esclavo, su ID de Unidad, el Código de Función a utilizar (comúnmente 03 para leer o 16 para escribir), el Registro de Inicio y la Cantidad de Registros a procesar.
- Probar la Comunicación: Una vez configurado, inicie la comunicación y monitoree las respuestas recibidas en las tags (variables internas) del PLC para verificar que los datos se transfieren correctamente.
Verificación y Solución de Problemas Comunes
La resolución de problemas es una parte integral de la configuración de cualquier sistema de comunicación industrial. Aquí se presentan algunos escenarios comunes y sus posibles soluciones:
| Problema | Causa Posible | Solución |
|---|---|---|
| Sin Comunicación | Firewall bloqueando el puerto 502 | Desactivar temporalmente el firewall o configurar una regla para permitir el tráfico en el puerto 502. |
| Conexión Rechazada | IP incorrecta o discrepancia en ID de Unidad | Verificar y corregir la dirección IP del esclavo y el ID de Unidad configurados en el maestro y esclavo. |
| CRC Inválido | Ruido en la red o problema de cableado | Reemplazar el cable Ethernet, verificar la integridad de los conectores, revisar switches de red. |
| Datos Parciales | Discrepancia en la cantidad de registros | Asegurarse de que el parámetro de "Cantidad de Registros" en la solicitud Modbus coincida con la realidad. |
| Esclavo sin Responder | Roborealm no está en modo Modbus o el plugin no está activo | Confirmar que el plugin de Esclavo Modbus está habilitado y ejecutándose en Roborealm. |
Modbus TCP vs. Modbus RTU: Una Comparación Clave
Una pregunta frecuente es la diferencia entre Modbus TCP y Modbus RTU. La distinción fundamental radica en la capa de transporte y la red subyacente. Modbus TCP encapsula los mensajes Modbus RTU (o un formato similar) dentro de paquetes TCP/IP y utiliza Ethernet como medio de comunicación. Por el contrario, Modbus RTU opera sobre comunicación serial, típicamente a través de interfaces RS-232 o RS-485. A pesar de esta diferencia en la capa física, el direccionamiento de registros y los códigos de función permanecen idénticos, lo que facilita la migración o la coexistencia de ambos protocolos.
Flexibilidad del Rol Maestro/Esclavo
Si bien la configuración más común es que el PLC actúe como Maestro y el dispositivo de campo como Esclavo, es técnicamente posible que un PLC funcione como Esclavo Modbus TCP, siempre que el modelo específico del PLC soporte esta funcionalidad (modo Servidor/Esclavo). En este escenario, Roborealm podría actuar como Maestro y enviar solicitudes al PLC. Sin embargo, esta configuración es menos frecuente en aplicaciones industriales típicas.
Compatibilidad de PLCs con Modbus TCP
La gran mayoría de los PLCs modernos ofrecen soporte para Modbus TCP/IP. Entre los fabricantes y series más destacados se encuentran:
- Allen-Bradley: ControlLogix y CompactLogix, utilizando instrucciones de comunicación como MSG.
- Siemens: S7-1200 y S7-1500, a través de bloques de función específicos como MB_SERVER.
- Schneider Electric: Varias series de Modicon.
- Omron: PLCs de las series NJ/NX.
- Mitsubishi: PLCs de la serie iQ-R.
Es indispensable consultar la documentación técnica de cada modelo específico de PLC para confirmar sus capacidades como cliente (maestro) y servidor (esclavo) Modbus TCP.
Manejo de Datos de 32 bits
Los registros Modbus estándar son de 16 bits. Para representar datos de 32 bits, como números de punto flotante (FLOAT) o enteros de doble palabra (DINT), se requieren dos registros consecutivos. La clave aquí es la concordancia en el orden de bytes (endianness) entre el maestro y el esclavo. Ambas partes deben acordar si se utilizará el orden Big-Endian (byte más significativo primero) o Little-Endian (byte menos significativo primero), y cuál de los dos registros contendrá la parte alta y cuál la parte baja del dato de 32 bits.
El Puerto TCP Modbus por Defecto
El puerto TCP 502 está reservado de forma estándar para las comunicaciones Modbus TCP. Si bien es posible configurar puertos alternativos, esta práctica debe ser manejada con cuidado, asegurando que ambos dispositivos (maestro y esclavo) estén configurados para utilizar exactamente el mismo número de puerto no estándar.
Integración en Sistemas Industriales
Modbus TCP/IP es un protocolo ligero y simple, lo que facilita su integración y configuración rápida. Esto se traduce en menores costes de implementación y un tiempo de puesta en marcha reducido. Su flexibilidad para operar en diversas infraestructuras de red lo hace adecuado para un amplio espectro de aplicaciones industriales, desde la manufactura hasta la gestión de la energía y la automatización de edificios.
En la industria manufacturera, Modbus TCP permite el control preciso de maquinaria y procesos, mejorando la eficiencia operativa. En el sector del tratamiento de agua, se utiliza para el control y monitoreo de sistemas de bombeo y tratamiento, garantizando operaciones seguras y eficientes.
Los actuadores AUMA, equipados con controles AC, soportan Modbus TCP, permitiendo una integración flexible en prácticamente cualquier tipo de red. Esta compatibilidad se extiende a actuadores multi-vuelta SA y de cuarto de vuelta SQ, que se conectan a través de puertos Ethernet 100BASE-TX con conectores M12 o RJ-45.
La implementación de Modbus TCP en sistemas de automatización industrial aporta beneficios significativos, como su protocolo ligero y simple que permite una integración y configuración rápidas, reduciendo los costes de implementación y el tiempo de puesta en marcha. La flexibilidad de Modbus TCP para operar en diversas infraestructuras de red lo hace adecuado para una amplia gama de aplicaciones industriales.
Modbus RTU y la Comunicación Serial
Modbus RTU, por otro lado, utiliza la comunicación serial a través de interfaces RS-485 o RS-232. Los datos se transfieren en formato binario. La arquitectura maestro-esclavo es la misma, pero la capa física es diferente. La longitud del cable en RS-485 está limitada a aproximadamente 1000 metros, lo que lo hace más adecuado para aplicaciones locales y donde la infraestructura Ethernet no está disponible o es costosa.
La migración de sistemas existentes de Modbus RTU a Modbus TCP/IP es una estrategia común para aprovechar la infraestructura Ethernet. Por ejemplo, un fabricante de autopartes modernizó su sistema de producción migrando secciones a Modbus TCP/IP a través de cableado Ethernet CAT6, manteniendo la red RS-485 existente para compatibilidad heredada y utilizando un gateway Modbus para enrutar datos entre ambas redes.
Modbus ASCII y Modbus Plus
Aunque Modbus ASCII fue una versión utilizada en el pasado, que transmitía datos en caracteres ASCII legibles, hoy en día su uso es muy limitado y se considera obsoleto. Modbus Plus, por su parte, es una tipología más avanzada que soporta comunicaciones peer-to-peer y requiere hardware especializado, como tarjetas para buses ISA, PCI o PCMCIA, para conectarse a un ordenador.
Beneficios Generales del Protocolo Modbus
Independientemente de la variante específica, el protocolo Modbus ofrece una serie de ventajas que explican su longevidad y amplia adopción:
- Simplicidad y Efectividad: Su diseño directo facilita la implementación y el mantenimiento. Permite la conexión de hasta 247 periféricos por maestro. En su versión TCP/IP, puede alcanzar velocidades de datos de 10 a 100 Mbit/segundo.
- Facilidad de Integración: Requiere pocos requerimientos técnicos. Las conexiones estándar (puerto serie o Ethernet con conectores RJ45) son comunes en entornos industriales.
- Alta Fiabilidad: Integra nativamente un código de comprobación de redundancia cíclica (CRC) para la verificación de errores, asegurando la integridad de la información transmitida.
- Gran Interoperabilidad: Al ser un estándar abierto y ampliamente utilizado, permite la comunicación entre equipos de diferentes fabricantes sin necesidad de hardware o software propietario.
- Flexibilidad: Compatible con múltiples estándares de comunicación (RS-232, RS-485, Ethernet) y adaptable a diferentes topologías de red.
- Bajo Coste: Su simplicidad y amplia adopción resultan en bajos costes de implementación y mantenimiento, haciéndolo una opción económica.
Aplicaciones Industriales del Protocolo Modbus
Modbus desempeña un papel crucial en la gestión y control de sistemas de energía. Integrado con sistemas SCADA, permite recopilar y procesar datos para obtener una visión centralizada del estado operativo de infraestructuras críticas, impulsando estrategias de mantenimiento predictivo.
En sistemas de gestión de edificios (BMS), Modbus se utiliza para integrar y controlar dispositivos como unidades de climatización, iluminación y sistemas de almacenamiento de energía, permitiendo una gestión eficiente del consumo energético y la optimización de recursos. Los datos proporcionados son esenciales para detectar pérdidas de energía, implementar estrategias de eficiencia y anticipar problemas.
Gateways Modbus: Un Puente entre Protocolos
La interoperabilidad entre diferentes versiones de Modbus se logra a menudo mediante el uso de gateways. Estos dispositivos pueden traducir entre Modbus RTU y Modbus TCP/IP, permitiendo que sistemas heredados basados en comunicación serial se integren en redes Ethernet modernas. Esta capacidad es fundamental para la modernización gradual de infraestructuras industriales sin necesidad de reemplazar todos los equipos existentes.
Conclusión: La Elección del Protocolo Adecuado
No existe un "ganador" claro entre Modbus RTU y Modbus TCP/IP; la elección depende de las necesidades específicas de la aplicación. Modbus RTU es ideal para conexiones seriales cortas y locales sin necesidad de acceso remoto. Modbus TCP/IP, por otro lado, es superior para conexiones a distancias locales y globales, y para monitoreo basado en web. Factores como la distancia de red requerida, la cantidad de dispositivos, la velocidad de comunicación deseada, las necesidades de ciberseguridad, la compatibilidad heredada, las limitaciones de costos y la capacidad de expansión futura deben ser considerados al tomar una decisión. Para una nueva red pequeña e independiente, Modbus RTU podría ser suficiente, mientras que para implementaciones a gran escala, la flexibilidad y escalabilidad de Modbus TCP/IP serán beneficiosas.
