La fibra óptica ha revolucionado la transmisión de datos, permitiendo velocidades y capacidades inimaginables hace unas décadas. En el corazón de estas redes de alta velocidad se encuentra la habilidad de unir con precisión dos hilos de luz: el empalme de fibra óptica. Este proceso, fundamental para la construcción y el mantenimiento de redes de comunicación, abarca desde la unión física de cables hasta la compleja gestión de señales en sistemas avanzados. Comprender las diversas técnicas, consideraciones y aplicaciones de los empalmes de fibra óptica es esencial para cualquier profesional o entusiasta del campo.
Comprendiendo el Empalme de Fibra Óptica: Definición y Propósito
En su esencia, un empalme de fibra óptica se define como la unión de dos o más cables de fibra óptica. Si bien este término engloba varias metodologías, el objetivo primordial es permitir que la luz viaje de una fibra a otra con la mínima pérdida de señal posible. Este proceso es crucial para extender las redes de fibra óptica a lo largo de grandes distancias, donde un solo cable no es suficiente, o para reparar roturas y fallos en la infraestructura existente.
A diferencia de la terminación o conectorización, que implica la instalación de conectores en los extremos de las fibras para permitir conexiones y desconexiones flexibles, el empalme generalmente resulta en una unión más permanente. Sin embargo, los empalmes mecánicos ofrecen una solución temporal o de fácil reinstalación. La aplicación más común del empalme se encuentra en el campo, en instalaciones de larga distancia, pero también tiene su lugar en las plantas de ensamblaje de cables.
Métodos de Empalme: Fusión vs. Mecánico
Existen dos métodos principales para realizar un empalme de fibra óptica: el empalme mecánico y el empalme por fusión. Cada uno presenta sus propias ventajas, desventajas y aplicaciones específicas.
Empalme Mecánico: Rapidez y Accesibilidad
Un empalme mecánico es una unión de dos o más fibras ópticas que se alinean y se mantienen en su lugar mediante un conjunto. Este conjunto, a menudo un dispositivo compacto de unos 6 cm de largo y 1 cm de diámetro, utiliza un fluido de coincidencia de índice para asegurar que los núcleos de las fibras estén precisamente alineados y que la luz pueda pasar de una a otra. Es importante destacar que las fibras no están unidas permanentemente en este método; simplemente se mantienen juntas con alta precisión.
La pérdida de señal típica en un empalme mecánico ronda los 0.3 dB. La gran ventaja de los empalmes mecánicos radica en su tamaño reducido, su relativa facilidad de uso y su utilidad para reparaciones rápidas o instalaciones donde la permanencia no es la máxima prioridad. Son una solución práctica cuando se necesita una conexión temporal o cuando las condiciones del sitio no permiten el uso de equipo de fusión.
Empalme por Fusión: Rendimiento y Durabilidad
El empalme por fusión, aunque generalmente más costoso en términos de equipo, ofrece una conexión de mayor calidad y una vida útil más larga en comparación con el empalme mecánico. Este método implica la fusión de los núcleos de fibra mediante calor, típicamente un arco eléctrico generado por una máquina empalmadora de fusión especializada.
El proceso comienza con la alineación precisa de los extremos de las dos fibras ópticas. Luego, la máquina aplica calor para fusionar los extremos de vidrio, creando una conexión continua y transparente. Esta unión resulta en una transmisión de luz de muy baja pérdida, minimizando la atenuación y la reflectancia. La aplicación común para el empalme por fusión es la unión de cables en tramos largos de cables de planta exterior, donde la continuidad de la señal es primordial.
La Estructura de una Fibra Óptica: Comprendiendo el Medio

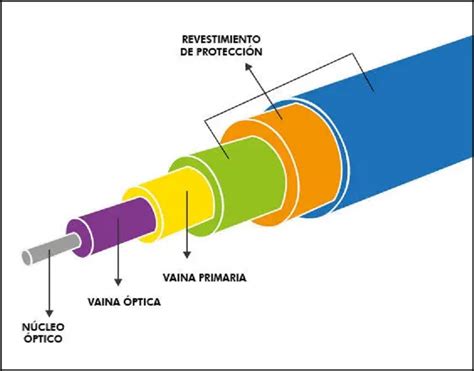

Para apreciar plenamente la complejidad y la precisión requeridas en los empalmes, es fundamental entender la estructura de una fibra óptica. Una fibra óptica típica consta de varias capas:
- Núcleo (Core): Es la parte central de la fibra, por donde viaja la luz. Su diámetro varía entre las fibras monomodo y multimodo.
- Revestimiento (Cladding): Es una capa de vidrio que rodea al núcleo. Posee un índice de refracción ligeramente menor que el núcleo, lo que permite la reflexión interna total de la luz, confinando así la señal dentro del núcleo.
- Recubrimiento (Coating/Buffer): Una capa protectora de plástico o polímero que rodea el revestimiento. Proporciona protección mecánica y ayuda a prevenir daños en la fibra durante la manipulación.
- Capa de Protección Secundaria: Una capa externa más robusta que protege el recubrimiento y la fibra de daños físicos, ambientales y de tensión.
Las fibras monomodo y multimodo difieren principalmente en el diámetro de su núcleo. Las fibras monomodo tienen un núcleo muy delgado (aproximadamente 9 micrómetros), lo que permite que solo un modo de luz se propague a través de él. Esto resulta en una menor dispersión y permite transmisiones a muy largas distancias con mínima pérdida de señal. Las fibras multimodo, con un núcleo más grande (típicamente 50 o 62.5 micrómetros), permiten que múltiples modos de luz se propaguen simultáneamente. Esto conduce a una mayor dispersión modal y limita la distancia de transmisión efectiva en comparación con las monomodo.
Consideraciones Clave en los Empalmes y Conectores
La calidad de un empalme o conector de fibra óptica se mide por su capacidad para minimizar la pérdida de señal y la reflectancia.
- Pérdida de Inserción: Se refiere a la cantidad de potencia óptica que se pierde cuando la luz pasa a través de un empalme o conector. Se expresa en decibelios (dB). Una pérdida de empalme típica para un empalme mecánico es de 0.3 dB, mientras que un empalme por fusión puede lograr pérdidas aún menores.
- Reflectancia (o Pérdida de Retorno): Es la cantidad de luz que se refleja hacia atrás desde el empalme o conector. Una alta reflectancia puede degradar significativamente la calidad de la señal, especialmente en aplicaciones sensibles como la televisión por cable (CATV) modulada en AM.
Para minimizar estas pérdidas, varios factores son cruciales:
- Limpieza: La suciedad, el polvo o los aceites en los extremos de las fibras o en las férulas de los conectores pueden dispersar y absorber la luz, causando pérdidas significativas. Es fundamental mantener todas las superficies limpias durante el proceso de instalación. Los aceites de la piel, por ejemplo, pueden hacer que la fibra atraiga la suciedad.
- Alineación Precisa: La diferencia en el diámetro del núcleo entre las fibras que se unen puede causar pérdidas. Las máquinas de empalme por fusión utilizan sistemas avanzados para alinear con precisión los núcleos.
- Pulido del Extremo: Los extremos de las fibras deben estar perfectamente pulidos y limpios. Un extremo mal pulido o dañado puede causar reflexión y dispersión de la luz.
La Evolución de los Conectores de Fibra Óptica

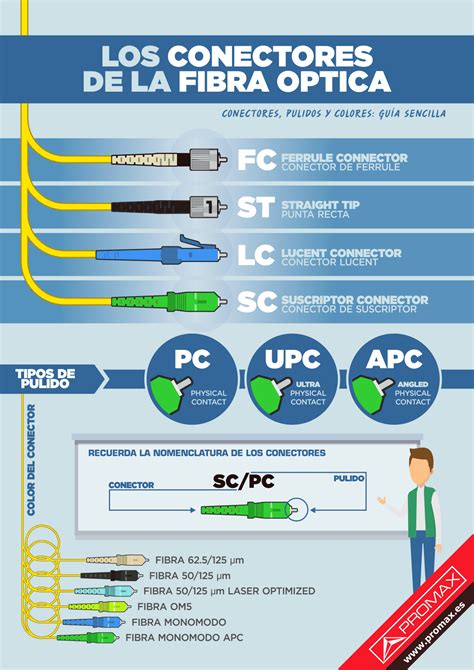

A lo largo de los años, se han desarrollado numerosos estilos de conectores de fibra óptica, probablemente más de 100 diseños. La elección del conector a menudo se reduce a un equilibrio entre rendimiento (baja pérdida y reflectancia) y facilidad de instalación, rapidez y costo. La industria ha hecho varios intentos de estandarizar los conectores, pero el mercado ha determinado en gran medida cuáles tienen éxito.

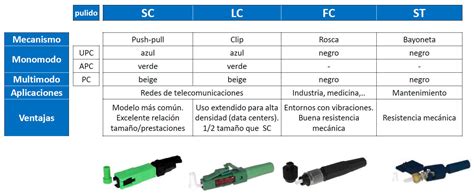

Algunos de los conectores más influyentes y populares incluyen:
- Deutsch 1000: Fue uno de los primeros conectores de fibra óptica disponibles en el mercado.
- Biconic: Desarrollado por los Laboratorios Bell a finales de los años setenta, utilizaba una férula bicónica moldeada en plástico relleno de vidrio.
- SC (Subscriber Connector): Un conector de tipo push-pull con una férula de 2.5 mm de diámetro. Se ha convertido en uno de los conectores más populares a nivel mundial, especialmente en aplicaciones de redes de telecomunicaciones y centros de datos.
- ST (Straight Tip): Utiliza un mecanismo de acoplamiento de bayoneta, similar al BNC, y una férula de 2.5 mm. Fue muy popular durante mucho tiempo, aunque los nuevos sistemas suelen utilizar SC.
- LC (Lucent Connector): Un conector más pequeño con una férula de 1.25 mm, la mitad que el ST y SC. Su tamaño reducido lo hace ideal para aplicaciones de alta densidad, como los cables de conexión dúplex. Se ha convertido en uno de los conectores más populares en todo el mundo.
- MTP/MPO (Multi-fiber Termination Push-on/Multi-fiber Push On): Conectores multifibra que pueden contener varias filas de 12 o 16 fibras en un solo conector. Son esenciales para aplicaciones de alta velocidad y densidad, como las redes 40/100/400 Gigabit Ethernet. Debido a su complejidad, no se terminan comúnmente en campo.
Los conectores se diferencian también por el tipo de pulido del extremo de la fibra:
- PC (Physical Contact): Los primeros conectores tenían el extremo plano pulido. La luz se reflejaba en la interfaz entre la fibra y el aire.
- UPC (Ultra Physical Contact): Una mejora del PC, con un pulido más fino y un mejor acabado para reducir la pérdida de retorno.
- APC (Angled Physical Contact): El extremo de la fibra se pule en un ángulo de 8 grados. Esto asegura que cualquier luz reflejada salga de la fibra y no vuelva al emisor, resultando en una reflectancia mucho menor (-60 a -65 dB). Los conectores APC suelen ser de color verde.
El Proceso de Instalación y Consideraciones Prácticas
La instalación de empalmes y conectores requiere cuidado y precisión.
Instalación de Conectores (Adhesivo/Pulido):El método adhesivo/pulido es uno de los más comunes para la terminación de conectores en campo. Los pasos generales incluyen:
- Preparar el conector (asegurarse de que la férula esté limpia).
- Pelar la fibra y limpiarla.
- Aplicar epoxi o adhesivo en la férula del conector.
- Insertar la fibra pelada en la férula.
- Curar el adhesivo (mediante calor o tiempo de espera).
- Cortar el exceso de fibra.
- Pulir el extremo de la fibra hasta obtener un acabado liso.
- Limpiar el conector.
Instalación de Empalmes Mecánicos:El proceso es más sencillo:
- Pelar y limpiar las fibras que se van a unir.
- Cortar las fibras con una cuchilla de precisión para obtener extremos limpios y planos.
- Colocar las fibras en el dispositivo de empalme mecánico, asegurando una alineación precisa.
- Activar el mecanismo de sujeción del empalme.

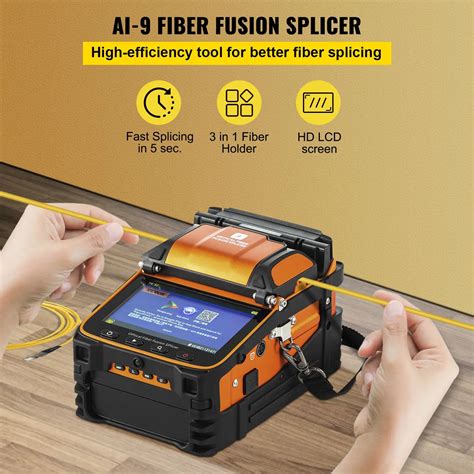

Instalación de Empalmes por Fusión:Este método requiere una máquina empalmadora de fusión especializada:
- Pelar y limpiar las fibras.
- Cortar las fibras con una cuchilla de precisión.
- Colocar las fibras en la máquina empalmadora.
- La máquina alinea automáticamente las fibras y realiza la fusión mediante un arco eléctrico.
- Se aplica un tubo de protección termorretráctil sobre el empalme para protegerlo.
Independientemente del método, la limpieza es primordial. Trabajar en un entorno lo más limpio posible y limpiar meticulosamente cada conector y fibra antes de la conexión o prueba es vital.
Aplicaciones de la Fibra Óptica y la Importancia de los Empalmes
La fibra óptica no solo se usa en tecnología y comunicaciones. Sus aplicaciones son vastas y se extienden a numerosos sectores:
- Telecomunicaciones: La columna vertebral de la Internet moderna, redes telefónicas de larga distancia, y redes de banda ancha para hogares y empresas. Con apenas un par de fibras se pueden transmitir más llamadas telefónicas que las que antes requerían miles de hilos de cobre.
- Redes de Datos: Conexiones de alta velocidad en centros de datos, redes empresariales y campus universitarios.
- Medicina: La fibra óptica médica fue una de las primeras aplicaciones prácticas de esta tecnología, utilizada en endoscopias y cirugías mínimamente invasivas.
- Industria y Defensa: Redes robustas para entornos industriales, control de procesos, y aplicaciones militares de alta seguridad, como bases militares, centros de control, estaciones de radar y sistemas de misiles.
- Iluminación y Decoración: Aplicaciones decorativas y de iluminación arquitectónica.
El descubrimiento del Dr. Charles Kuen-Kao en el Reino Unido a finales de los años 60, quien identificó las impurezas del vidrio como el principal obstáculo para la transmisión eficiente, sentó las bases para el desarrollo de la fibra óptica moderna. Hoy en día, muchos edificios de oficinas, fábricas, comercios e incluso hogares cuentan con instalaciones de fibra óptica, lo que subraya la ubicuidad de esta tecnología.
Polarity en Conexiones Dúplex de Fibra Óptica
Un aspecto a menudo pasado por alto pero crucial en las redes de fibra óptica, especialmente en configuraciones dúplex, es la polaridad. La polaridad de la fibra óptica se refiere a la dirección en la que viajan las señales luminosas de un extremo a otro del cable. En un enlace dúplex, donde se utilizan dos fibras para la transmisión bidireccional, es esencial que la señal transmisora (Tx) de un extremo se conecte a la señal receptora (Rx) del otro extremo.
El estándar TIA-568.3-E recomienda una polaridad A-B para los latiguillos dúplex, lo que garantiza una conexión directa que mantiene la polaridad A-B en un canal dúplex. Sin embargo, la polaridad se vuelve significativamente más compleja con el uso de cables troncales multifibra tipo MPO. La industria ha definido varios métodos (A, B, C, U1, U2) para manejar la polaridad en aplicaciones dúplex basadas en arrays, cada uno con sus propias ventajas y desventajas, y a menudo requiere combinaciones específicas de cables troncales y latiguillos, así como la configuración de cassettes. La elección del método de polaridad adecuado depende de la aplicación, la complejidad operativa y los planes de migración futuros. Es vital comprender los ángulos de extremo utilizados por el esquema de polaridad, ya que los conectores APC (con contacto físico angulado) pueden ser incompatibles con ciertos métodos de polaridad.
Gestión y Mantenimiento de Redes de Fibra Óptica
La implementación de redes de fibra óptica implica no solo la instalación inicial, sino también una gestión y mantenimiento continuos. Esto incluye la documentación detallada de la infraestructura, como la longitud de los cables, la ubicación de los empalmes y conectores, y los resultados de las pruebas. Herramientas como el OTDR (Optical Time Domain Reflectometer) son fundamentales para caracterizar la fibra, localizar fallos y medir pérdidas en toda la longitud del enlace.
La protección de los empalmes y las fibras es también una consideración importante. Las cajas de empalme y los cierres de empalme están diseñados para proteger las uniones de la humedad, el polvo y los daños mecánicos, especialmente en entornos exteriores. Estos recintos varían en diseño según la aplicación, desde robustos cierres subterráneos sellados hasta unidades montadas en rack para interiores.
La elección entre empalme por fusión y mecánico, o entre diferentes tipos de conectores, a menudo se reduce a un análisis económico y de rendimiento. Para instalaciones de larga distancia y redes de telecomunicaciones de alta capacidad, los empalmes por fusión y conectores de alta calidad son generalmente la mejor opción. Para reparaciones rápidas o aplicaciones temporales, los empalmes mecánicos pueden ser más adecuados.
Conclusión
El diseño, la instalación y el mantenimiento de enlaces de fibra óptica son procesos complejos que requieren un conocimiento profundo de las tecnologías y las mejores prácticas. Desde la comprensión de la estructura fundamental de una fibra óptica hasta la elección del método de empalme o conector más apropiado, cada detalle es crucial para garantizar un rendimiento óptimo de la red. La continua evolución de la tecnología de fibra óptica, impulsada por la demanda de mayor ancho de banda y menor latencia, asegura que el arte de unir la luz seguirá siendo un campo vital y dinámico en el panorama de las comunicaciones.
