La fibra óptica es la columna vertebral de nuestras comunicaciones modernas, desde el internet de alta velocidad hasta las transmisiones de televisión y los servicios telefónicos. En la intrincada red de cables que sustentan esta tecnología, la identificación precisa de cada hebra es de suma importancia. Aquí es donde los códigos de colores de los cables de fibra óptica juegan un papel crucial. Este sistema estandarizado garantiza la consistencia, seguridad y confiabilidad durante la fabricación, instalación y mantenimiento de las redes de fibra óptica, especialmente en las implementaciones de FTTH (Fiber to the Home).
La Importancia Fundamental de la Codificación por Colores
En redes masivas, donde docenas o incluso cientos de fibras diminutas se agrupan en un solo cable, la precisión en la identificación es vital. Si estas fibras y sus conexiones se identifican incorrectamente, la red puede experimentar ralentizaciones, interrupciones frecuentes o incluso un colapso total. Por lo tanto, es crucial cumplir con estándares basados en códigos de colores para asegurar un funcionamiento óptimo.
El propósito principal de la codificación por colores en la fibra óptica es proporcionar una referencia visual rápida y clara. Este sistema no solo ayuda a los técnicos a identificar el tipo de fibra, sino también a organizar el enrutamiento correcto, asegurar la precisión del empalme y facilitar la documentación de cables con un alto número de fibras.
El Estándar TIA-598-C: La Referencia Global
El estándar TIA-598-C es reconocido mundialmente y sirve como la guía principal para la codificación de colores en cables de fibra óptica. Esta norma dicta cómo se organizan los marcadores y los tubos de protección en las hebras, asegurando una interpretación uniforme de los colores por parte de los ingenieros y técnicos en diferentes países. La guía fue preparada por equipos de ingeniería con una década de experiencia en fabricación, diseño de ensamblajes y implementación de redes ODN (Optical Distribution Network).
Principios de Trabajo del Código de Colores
El sistema de codificación de colores opera en varias capas de identificación para garantizar una distinción clara en cada etapa:
Código de Color de Fibra Individual (Nivel Básico):La norma TIA-598-C define una secuencia universal de 12 colores para la identificación de las fibras individuales dentro de un cable. Esta secuencia es fundamental para distinguir cada hebra.
- Azul
- Naranja
- Verde
- Marrón
- Pizarra (gris)
- Blanco
- Rojo
- Negro
- Amarillo
- Violeta
- Rosa
- Aqua
Para cables con más de 12 fibras, esta secuencia se repite dentro de cada tubo o unidad de cinta. Si un cable contiene varios tipos de fibras, una leyenda impresa debe especificar su distribución (por ejemplo, "12 Fibras, 8 x 50/125, 4 x SM").
Código de Color del Tubo de Protección (Nivel del Tubo):En los cables de tubo suelto, la misma secuencia de 12 colores se aplica para la identificación de los tubos de protección. Cada tubo lleva su propio color de la secuencia, lo que permite una clara distinción entre los grupos de fibras. Por ejemplo, en un cable de 24F, cada uno de los dos tubos tendrá un color asignado de la secuencia primaria.

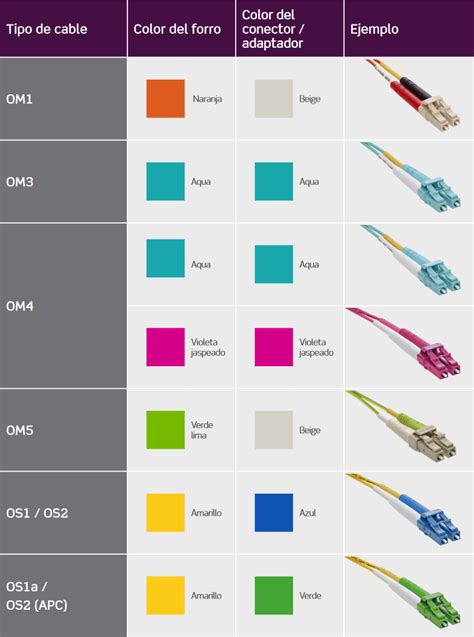

Código de Color de la Cubierta del Cable (Nivel de Cable):El color de la cubierta exterior del cable proporciona una identificación instantánea de la categoría de la fibra, permitiendo una rápida clasificación del tipo de fibra y su aplicación:
- Amarillo: Típicamente indica fibra monomodo OS2, utilizada para enlaces de larga distancia y alta velocidad. El color amarillo se seleccionó para crear un máximo contraste visual con los cables multimodo naranjas.
- Naranja: Comúnmente asociado con fibras multimodo de legado, como OM1 y OM2.
- Aqua: Usado para fibras multimodo optimizadas para láser, como OM3 y OM4, que ofrecen mayor ancho de banda y rendimiento.
- Lima Verde: Identifica las fibras multimodo OM5, diseñadas para aplicaciones de multiplexación por división de longitud de onda corta (SWDM).
- Negro: Generalmente indica una cubierta de Polietileno (PE) para uso en exteriores, ofreciendo resistencia a los rayos UV y mayor durabilidad.
- Blanco / Gris / Beige: Suelen indicar cables para uso en interiores, a menudo con cubiertas LSZH (Low Smoke Zero Halogen) o PVC.
Código de Color del Conector y la Funda:Los cuerpos o fundas de los conectores también codifican por colores para identificar el tipo de extremo y la categoría de la fibra, así como el tipo de pulido del conector:
- Verde: Indica conectores APC (Angled Physical Contact), con un pulido en ángulo de 8 grados que minimiza la pérdida de retorno. Estos se utilizan comúnmente en redes PON (Passive Optical Network).
- Azul: Identifica conectores UPC (Ultra Physical Contact), con un pulido plano que reduce la pérdida de retorno. Se utilizan frecuentemente en redes de datos.
- Beige: Suele asociarse con conectores para fibra multimodo OM1.
- Negro: Comúnmente utilizado para conectores de fibra multimodo OM2.
- Aqua: Utilizado para conectores de fibra multimodo OM3 y OM4.
- Lima Verde: Utilizado para conectores de fibra multimodo OM5.
Estos sistemas de codificación de conectores evitan problemas de polaridad y acoplamiento incorrecto, asegurando que los técnicos puedan mapear fibras de manera confiable en condiciones de campo.
Cables de Fibra Óptica por Número de Núcleos y sus Aplicaciones
La cantidad de núcleos (fibras) en un cable de fibra óptica determina su capacidad y, por ende, sus aplicaciones típicas.
Cable de Fibra Óptica de 2 Núcleos:Contiene dos fibras de vidrio, una para enviar y otra para recibir datos. Son ampliamente utilizados para proporcionar conexiones a internet estables y de alta velocidad en hogares. También se emplean en instalaciones de cámaras de CCTV para una transmisión de video nítida a largas distancias y en algunos equipos médicos que requieren transmisión de datos rápida y precisa.
Cable de Fibra Óptica de 4 Núcleos:Se utilizan comúnmente en redes de pequeñas oficinas, permitiendo la conexión de múltiples dispositivos como routers, switches y ordenadores. También son empleados en sistemas de seguridad para garantizar la estabilidad de las transmisiones de video de cámaras de vigilancia y en hogares inteligentes para sistemas de automatización de alta velocidad.
Cable de Fibra Óptica de 6 Núcleos:Consta de seis fibras, facilitando múltiples flujos de datos simultáneos. Desempeñan un papel fundamental en la infraestructura de red integral de una organización, facilitando la transferencia de datos a alta velocidad dentro de edificios de oficinas y estructuras comerciales. Son importantes en sistemas de gestión del tráfico para la actualización en tiempo real de señales variables y en automatización industrial para la comunicación entre máquinas y sensores.
Cables Ópticos de 5 y 8 Núcleos:Especialmente diseñados para redes de tamaño mediano, estos cables están equipados con fibras adicionales que aumentan su capacidad de ancho de banda, permitiendo una mayor velocidad de transferencia de datos y potencial de crecimiento futuro. Los cables de 8 núcleos se utilizan en redes de campus para conectar varios edificios y proporcionar acceso a internet de alta velocidad, así como para servicios de retransmisión que requieren transmisión de audio y video sin retardos.
Cable de Fibra Óptica de 12 Núcleos:Diseñado para conexiones multiflujo y transferencia de datos, permite redes de alta velocidad. Se utilizan en centros de datos modernos que procesan grandes volúmenes de datos en segundos y en sistemas de comunicación ferroviaria para una coordinación adecuada entre estaciones y trenes.
Cable de Fibra Óptica de 24 Núcleos:Cuenta con dos conjuntos de doce fibras, permitiendo una enorme cantidad de transferencia de datos. Estos cables garantizan un servicio de internet ininterrumpido para decenas de usuarios, siendo indispensables en redes de telecomunicaciones. En hospitales, se utilizan para la transferencia rápida de archivos médicos de gran tamaño, como radiografías e historiales clínicos.
Cable de Fibra Óptica de 48 Núcleos:Diseñado para permitir una transmisión de datos ultrarrápida. Los canales y cables paralelos aumentan la fiabilidad. Estos cables dan servicio a centros de datos de hiperescala, permitiendo millones de transacciones en línea al día, y son vitales en la computación en la nube donde los datos se almacenan y acceden globalmente.
Escenarios de Aplicación de la Codificación por Colores
La aplicación práctica de estos códigos de colores es vasta y esencial en diversas áreas de las redes de fibra óptica:
- Implementaciones de ODN/FTTH: Los técnicos siguen el orden de colores de las fibras para el empalme por fusión masiva en cierres y cajas FAT/CTO (Fiber Access Terminal / Cross-connect Cabinet).
- Centros de Datos de Alta Densidad: Las cubiertas y conectores codificados por colores soportan la gestión de polaridad para sistemas MPO/MTP, cruciales para la organización de gran cantidad de fibras.
- Redes Troncales y Metropolitanas: Los cables multitubulares de gran tamaño dependen de un mapeo estricto de tubos y fibras para garantizar la continuidad de la ruta y la integridad de la señal.
- Reparaciones y Restauración de Campos: La codificación por colores asegura que los equipos de emergencia restablezcan las rutas de fibra con precisión, minimizando el tiempo de inactividad.
- Conjuntos de Cables de Fábrica: Cables de conexión, cables flexibles, cables de arnés MPO y conjuntos de cintas dependen de colores estandarizados para lograr una polaridad consistente desde el origen.
Guía de Selección y Mejores Prácticas
Para garantizar un rendimiento óptimo de la red y evitar errores costosos, es fundamental seguir las directrices de codificación por colores:
- Utilice el color de la chaqueta para identificar rápidamente el tipo de fibra: Por ejemplo, aqua indica OM3/OM4, y amarillo indica OS2.
- Siga la norma TIA-598-C para cualquier flujo de trabajo de empalme: Esto evita pares no coincidentes en las compilaciones de ODN y de red troncal.
- Mantenga la documentación de los cables de alto número: Las tablas de colores y las hojas de ruta son obligatorias para implementaciones con 144F-864F.
- Verifique los colores del conector antes de la instalación: Los conectores APC verdes se utilizan para PON; los UPC azules para redes de datos.
- Garantice la uniformidad entre los proveedores: Los sistemas de colores de proveedores mixtos pueden provocar errores de empalme; siga la secuencia estándar de manera constante.
DIFERENÇA CONECTOR APC x UPC - Conectores de Fibras Ópticas #fibraoptica #telecom
Cumplimiento de Estándares y Uniformidad Global
Los sistemas de codificación de colores siguen estándares globales como TIA-598-C, IEC 60304, ISO/IEC 11801, IEC 60794 e IEC 61754. Estos garantizan una identificación consistente desde la fabricación hasta la instalación, permitiendo que ingenieros de diferentes países interpreten los colores de la misma manera. Aunque la norma TIA-598-C proporciona directrices estandarizadas, pueden existir pequeñas variaciones entre fabricantes y regiones, así como diferencias debidas a tipos de conectores o la organización interna de las fibras. Sin embargo, el uso de códigos de colores estandarizados asegura una mayor estabilidad, confiabilidad y escalabilidad de la red.
La Asociación de la Industria de Telecomunicaciones (TIA) lanzó la norma TIA-598, que define códigos de color para la cubierta exterior de las distintas fibras. Si un cable contiene más de un tipo de fibra, la cubierta exterior debe incluir una leyenda impresa que identifique el número y el tipo de fibras dentro del cable. Las fibras internas también estarán etiquetadas por colores para facilitar su identificación dentro de cada cable o dentro de cada tubo.

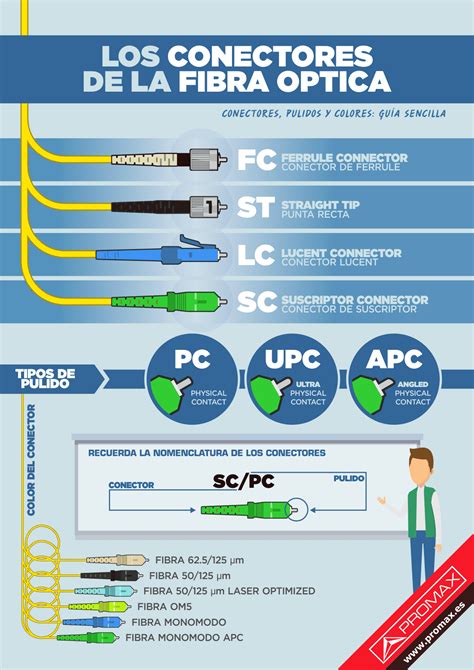

Conectores de Fibra Óptica: Un Vistazo a los Tipos y Colores
Los conectores de fibra óptica son esenciales para la terminación de cables y la conexión a equipos. Los códigos de color de los conectores ayudan a identificar el tipo de pulido y la categoría de la fibra:
- PC (Physical Contact): Conector con ferrule biselado y rematado en superficie plana. Logra pérdidas de retorno entre -30 dB y -40 dB. Solución en desuso.
- UPC (Ultra Physical Contact): Similar a PC, pero con un bisel de curva más pronunciada que reduce las pérdidas de retorno a un margen entre -40 y -55 dB. Los conectores UPC monomodo son típicamente azules.
- APC (Angled Physical Contact): El ferrule termina en una superficie plana e inclinada a 8 grados. Este conector logra un enlace óptico de mayor calidad, reduciendo las pérdidas de retorno hasta -60 dB. Los conectores APC monomodo son de color verde.
En cuanto a los tipos de conectores más comunes en aplicaciones FTTH y redes de datos:
- SC (Subscriber Connector / Standard Connector): Conector de acoplamiento rápido a presión, compacto, permitiendo alta densidad de conectores. Utilizado en fibras monomodo y multimodo.
- LC (Lucent Connector): Un conector pequeño, similar a un conector RJ45 (tipo push and pull). Compacto, permitiendo alta densidad de conectores por instrumento. Utilizado en fibras monomodo y multimodo.
- FC (Ferrule Connector): Conector roscado con fijación resistente a vibraciones. Fue el primer conector óptico con ferrule cerámico. Principalmente utilizado en fibras monomodo.
- ST (Straight Tip): Conector con ajuste rápido a presión. Utilizado en fibras monomodo y multimodo.
La identificación correcta de estos conectores mediante sus colores es crucial para evitar conexiones incompatibles y asegurar la calidad de la señal.
Conclusión Parcial: La Codificación de Colores Como Pilar de la Red
En resumen, la codificación por colores en la fibra óptica es mucho más que un simple identificador visual; es un sistema integral que garantiza la precisión, eficiencia y fiabilidad en todas las facetas de las redes de comunicación óptica. Desde la fabricación hasta la instalación, el mantenimiento y la resolución de problemas, el cumplimiento de estándares como el TIA-598-C es esencial. Una codificación de colores correcta reduce la complejidad, minimiza los errores de instalación, acelera el tiempo de resolución de problemas y, en última instancia, asegura el rendimiento y la estabilidad de las redes de fibra óptica que sustentan nuestro mundo digital. Para una instalación compleja de red de fibra que requiere codificación de colores precisa, es fundamental contar con técnicos certificados que comprendan la importancia crucial de este sistema para la confiabilidad de la red y el mantenimiento futuro.
