La comunicación confiable en redes industriales como Profibus es un pilar fundamental para el funcionamiento eficiente y seguro de la maquinaria moderna. Sin embargo, la integridad de estas señales puede verse comprometida por una variedad de factores, entre los cuales la puesta a tierra juega un rol protagónico. Una adecuada gestión de la puesta a tierra no solo previene fallos de comunicación y daños a equipos costosos, sino que también es esencial para la seguridad del personal. Este artículo profundiza en los conceptos de puesta a tierra, su importancia en sistemas Profibus, las consideraciones técnicas para su implementación, y cómo abordar los desafíos de compatibilidad electromagnética (EMI) y las diferencias de potencial de tierra, especialmente en instalaciones de 380V.
¿Qué es una Placa de Toma de Tierra y su Relevancia en Sistemas Industriales?

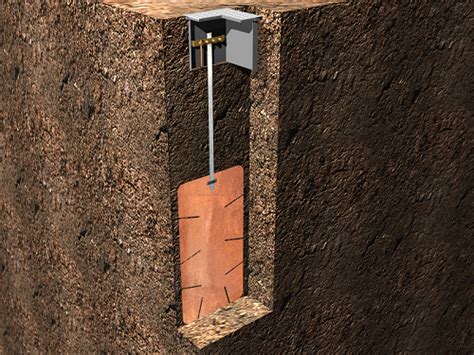

Una placa de toma de tierra es un componente crucial de un sistema de puesta a tierra, diseñado para crear una vía de baja resistencia para que las corrientes de defecto fluyan de manera segura hacia la tierra. Estas placas, típicamente piezas planas de metal enterradas horizontalmente, son especialmente útiles en terrenos con alta resistividad, como suelos rocosos o arenosos, donde la instalación de varillas de tierra profundas podría no ser práctica. Su función principal es disipar corrientes de falla, minimizando el riesgo de daños a equipos eléctricos y previniendo peligrosas descargas eléctricas.
La efectividad de una placa de toma de tierra depende de varios factores, incluyendo el material del que está hecha (cobre, aluminio, o acero recubierto), su tamaño y forma, y las condiciones específicas del suelo circundante. La resistividad del suelo, medida en ohmios por metro (Ω-m), es un indicador clave de su capacidad para conducir electricidad. Cuanto menor sea la resistividad, más eficaz será la placa. La corriente de puesta a tierra esperada, medida en amperios (A), también influye en el dimensionamiento necesario para garantizar una disipación segura.
La Puesta a Tierra: Un Pilar de la Seguridad Eléctrica
La puesta a tierra, en su concepción más amplia, establece una conexión de baja impedancia entre los equipos eléctricos y la tierra. Esta conexión es vital para la seguridad, ya que proporciona una ruta controlada para que las corrientes de falla, aquellas que circulan por un camino no deseado debido a un cortocircuito o un fallo de aislamiento, se disipen sin causar daños. Sin una puesta a tierra adecuada, una falla en un equipo podría energizar su carcasa metálica, convirtiéndola en un peligro de electrocución para cualquier persona que la toque.
Los electrodos de masa, como las varillas o placas de tierra, son los componentes físicos que establecen esta conexión con el suelo. El suelo, aunque no es un conductor perfecto, contiene humedad y sales disueltas que le confieren una conductividad suficiente para esta función. Cuando una placa metálica se entierra, se integra con el terreno circundante, creando un camino hacia la tierra.
La norma NFPA 70, conocida como el Código Eléctrico Nacional (NEC) en Estados Unidos, dedica su Artículo 250 a los requisitos de puesta a tierra y conexión. Este artículo es exhaustivo y cubre desde los sistemas de electrodos de puesta a tierra hasta los métodos de conexión de equipos, ofreciendo una guía detallada para garantizar la seguridad eléctrica. La NBR-5410 es el estándar brasileño equivalente para instalaciones eléctricas de baja tensión.
Profibus y la Compatibilidad Electromagnética (EMI)

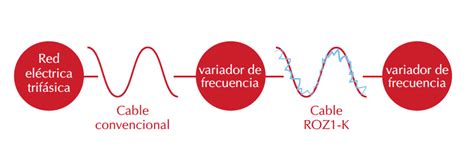

En el contexto de las redes industriales como Profibus, la puesta a tierra adquiere una dimensión adicional relacionada con la compatibilidad electromagnética (EMI). Las plantas de producción modernas, con su creciente densidad de equipos y la necesidad de mayor velocidad de transmisión de datos, son entornos propensos a la EMI. Los campos magnéticos generados por motores, variadores de frecuencia (VFD), y otros equipos de alta potencia pueden inducir corrientes y tensiones de ruido en los cables de comunicación, degradando la señal y provocando errores.
Los cables de comunicación, especialmente en redes de alta velocidad como Profinet o Ethernet industrial, operan a frecuencias cada vez más altas. Mientras que las antiguas líneas de bus funcionaban en el rango de kilohertz a megahertz, las redes modernas pueden operar en el rango de gigahertz. Esta mayor frecuencia, combinada con la proximidad de los equipos, aumenta la susceptibilidad a la EMI.
Los problemas derivados de la EMI pueden manifestarse de diversas formas: averías esporádicas, mensajes de error, paradas inesperadas de máquinas, o incluso la quema de componentes electrónicos. La causa raíz a menudo se encuentra en un concepto de puesta a tierra inadecuado o no optimizado para las condiciones específicas de la planta.
La Puesta a Tierra Técnica (TE) en Redes Profibus
Para mitigar los efectos de la EMI y las diferencias de potencial de tierra en redes Profibus, se implementa la Puesta a Tierra Técnica (TE). A diferencia de la tierra de protección (PE), que se enfoca en la seguridad del personal ante fallos, la TE es un sistema de puesta a tierra dedicado a la conexión de equipos de comunicación. Su propósito es proporcionar un punto de referencia estable y de baja impedancia para:
- Terminación del blindaje: El blindaje de los cables Profibus debe estar conectado a tierra en ambos extremos de cada segmento de red para maximizar el rechazo de interferencias electromagnéticas (EMI). Una conexión de un solo extremo degrada significativamente la efectividad del blindaje.
- Conexión equipotencial de gabinete a gabinete: Asegura que los gabinetes de equipos de comunicación compartan un potencial eléctrico similar, minimizando las diferencias de potencial que pueden introducir ruido.
- Inmunidad al ruido: Proporciona un camino de baja impedancia para que el ruido se disipe, protegiendo la transmisión de datos de alta velocidad.
El Manual de Siemens 6GK1970-5CA20-0AA1 (Guía de Instalación Profibus) enfatiza la importancia de la TE, especificando conductores de tierra paralelos para tramos largos y detallando las técnicas de puesta a tierra del blindaje.
Técnicas de Puesta a Tierra del Blindaje Profibus
La correcta terminación del blindaje es un aspecto crítico de la TE en Profibus. Esto implica:
- Conexión en ambos extremos: El blindaje de los cables Profibus debe conectarse a tierra TE tanto en las entradas como en las salidas de cable de cada dispositivo o segmento de red.
- Abrazaderas y prensaestopas dedicados: Utilizar abrazaderas de puesta a tierra específicas o prensaestopas EMI diseñados para asegurar una conexión de baja impedancia.
- Colas de blindaje cortas: Mantener las "colas" del blindaje (la porción expuesta del blindaje después de la terminación) lo más cortas posible, idealmente por debajo de 25 mm.
- Conexiones de baja impedancia: Preferir terminales crimpados o abrazaderas que garanticen una conexión sólida y de baja resistencia, en lugar de métodos menos confiables como las tuercas de cable.
Consideraciones sobre el Dimensionamiento de Conductores de Tierra
El tamaño del conductor de tierra es fundamental para garantizar que pueda manejar las corrientes de falla y el ruido sin introducir impedancias excesivas. Las recomendaciones varían según la aplicación y el entorno:
- Conexión equipotencial de gabinetes: Se recomienda un mínimo de 16 mm² (6 AWG), siendo 25 mm² (4 AWG) ideal para máxima inmunidad al ruido.
- Conexión general: 6 mm² (10 AWG) puede ser aceptable en entornos con bajo nivel de ruido.
- Redes de baja velocidad (<=187.5 kbps): 4 mm² (12 AWG) puede ser suficiente, ya que las velocidades de transmisión más bajas toleran más perturbaciones.
Para recorridos de cableado extensos, especialmente aquellos que superan los 100 metros, y en presencia de gabinetes remotos alimentados desde un gabinete principal, un conductor de tierra verde/amarillo de 16 mm² es considerado el mínimo práctico.
Factores que Afectan la Tolerancia a Diferencias de Potencial de Tierra
Las diferencias de potencial de tierra entre gabinetes o puntos de conexión son una fuente común de problemas en redes industriales. Varios factores influyen en la tolerancia de un sistema a estas diferencias:
- Baudrate: Las redes con velocidades de transmisión más bajas (por ejemplo, 9.6 kbps a 187.5 kbps) son inherentemente más tolerantes al ruido de tierra que las redes de alta velocidad (1.5 Mbps a 12 Mbps).
- EMI Ambiental: La presencia de equipos generadores de EMI, como VFD, motores de gran potencia, equipos de soldadura o fuentes de radiofrecuencia, exige un sistema de puesta a tierra más robusto y estricto.
- Longitud del Cable: A mayor longitud del cableado, mayor es la susceptibilidad a la inducción de ruido y a las diferencias de potencial. Recorridos superiores a 100 metros a menudo requieren conexiones de tierra reforzadas y una gestión cuidadosa.
- Distribución de Energía: Los sistemas donde los neutros de potencia y las tierras de señal comparten rutas o conductores pueden introducir bucles de tierra, lo que genera ruido. Se recomiendan circuitos de tierra dedicados y separados para señales y potencia.
Recomendaciones Clave para una Puesta a Tierra Efectiva
Para asegurar la confiabilidad de las redes Profibus y la seguridad general de la instalación, se deben seguir estas recomendaciones:
- Conecte todos los gabinetes a una barra de tierra común: Utilice un conductor de al menos 16 mm² para esta conexión, asegurando un potencial de referencia compartido.
- Separe las tierras de señal de la tierra de potencia: Esto minimiza el acoplamiento de ruido entre los circuitos de alta potencia y los sensibles circuitos de comunicación.
- Utilice conducto metálico o bandejas portacables: Conectados en ambos extremos, estos elementos pueden proporcionar un blindaje adicional contra la EMI.
- Verifique la equipotencialidad: Antes de la puesta en servicio, mida la diferencia de potencial entre gabinetes con un multímetro. Idealmente, esta diferencia no debería superar 1V.
- Cumpla con los códigos y normas: Asegúrese de que todas las instalaciones cumplan con los códigos eléctricos locales y las normativas internacionales relevantes, como la norma IEC 62561-1 para sistemas de puesta a tierra y protección contra rayos, y el Artículo 250 del NEC en Estados Unidos.
SISTEMAS DE TIERRA - TT, IT, TN
Consideraciones Adicionales: Placas de Tierra y Puesta a Tierra de 380V
La información proporcionada destaca que las placas de tierra son una alternativa viable a las varillas de tierra, especialmente en condiciones de suelo desfavorables. Su instalación requiere excavar un agujero y enterrar la placa de forma plana, generalmente a una profundidad de al menos 76 cm (30 pulgadas) y por debajo de la línea de congelación del suelo.
En sistemas de 380V, la gestión de la puesta a tierra es aún más crítica debido a los niveles de tensión más altos. La norma NFPA 70, Artículo 250, proporciona directrices específicas para sistemas de esta tensión, incluyendo requisitos para la puesta a tierra de sistemas y equipos, y la unión de conductores.
Es fundamental recordar que la puesta a tierra debe ser única en cada lugar de instalación. En cada edificación, se debe realizar una equipotencialización principal, conectando todas las masas de las instalaciones al mismo y único electrodo de puesta a tierra. La resistencia entre el terminal de tierra y la tierra del sistema debe ser inferior a 1Ω para cumplir con los estándares de seguridad.
Conclusión
La puesta a tierra en sistemas Profibus, especialmente en entornos industriales con niveles de tensión de 380V y alta susceptibilidad a la EMI, es un aspecto técnico que no admite compromisos. Una correcta implementación de la Puesta a Tierra Técnica (TE), junto con el uso de conductores de tamaño adecuado, la atención a los detalles de terminación del blindaje y la consideración de los factores ambientales, son esenciales para garantizar la fiabilidad de la comunicación, la longevidad de los equipos y, sobre todo, la seguridad del personal. La negligencia en la puesta a tierra puede tener consecuencias graves, desde fallos intermitentes hasta accidentes eléctricos. Por lo tanto, es imperativo que los ingenieros y técnicos de control presten la debida atención a este componente crítico de cualquier instalación industrial.
