Las interfaces seriales, a pesar de la proliferación de tecnologías de comunicación más rápidas, continúan desempeñando un papel fundamental en el mundo de las redes, especialmente en entornos industriales y de sistemas embebidos. Los routers industriales, en particular, dependen de estas interfaces para garantizar una transmisión de datos fiable a larga distancia, una necesidad crítica en muchas aplicaciones operativas.
¿Qué es una Interfaz Serial en un Router?
Una interfaz serial en un router se define como un puerto físico o lógico diseñado específicamente para la transmisión de datos a través de una línea serial. Este tipo de transmisión se caracteriza por el envío de datos bit a bit, uno tras otro, a través de un único canal de comunicación. A diferencia de las interfaces paralelas que transmiten múltiples bits simultáneamente, la serialización, en su esencia, convierte datos paralelos (como un byte) en una secuencia de pulsos seriales que pueden ser transmitidos y recibidos por una línea de datos.
Los módulos seriales, también conocidos como UART (Transmisor y Receptor Asíncrono Universal), USART (Transmisor y Receptor Síncrono y Asíncrono Universal) o EUART (Transmisor y Receptor Asíncrono Universal Mejorado), son los componentes encargados de empaquetar y desempaquetar estos paquetes de datos binarios seriales. Cuentan con dos conexiones principales: RX (recepción) y TX (transmisión), lo que define los modos de comunicación que pueden manejar: Full-duplex (recepción y transmisión simultánea), Duplex o Half-duplex (transmisión o recepción a la vez), y Simplex (solo transmisión o solo recepción).
Estándares Clave: RS-232 y RS-485
Dos de los estándares de interfaz serial más relevantes en el contexto de los routers industriales y sistemas embebidos son RS-232 y RS-485.
RS-232: Comunicación de Corta Distancia

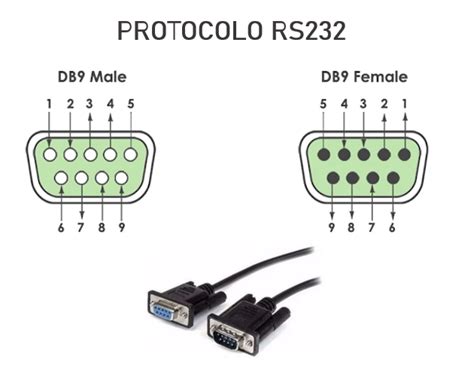

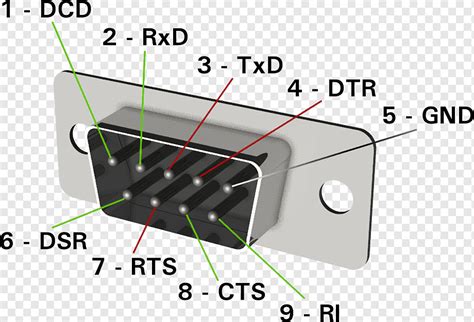

La interfaz serie RS-232 es un estándar ampliamente utilizado para la comunicación de corta distancia entre dispositivos electrónicos. Históricamente, fue la interfaz serial predominante en las computadoras personales, utilizando conectores como el DB-25 y posteriormente el más común DB-9 (también conocido como DE-9). Aunque muchas computadoras personales modernas han sustituido el puerto RS-232 por interfaces más rápidas como USB, sigue siendo relevante en hardware de red, sistemas industriales y para la conexión con equipos heredados.
La comunicación a través de RS-232 opera típicamente mediante un protocolo de transmisión asíncrono. Esto implica que antes de enviar cada byte o carácter, se transmite una señal inicial de "inicio de transmisión" (IT) para sincronizar al receptor. La trama de datos típicamente incluye bits de inicio, bits de datos (comúnmente 8), y uno o dos bits de parada (FT) para indicar el final de la transmisión. La paridad (P) es un bit opcional utilizado para la detección de errores.
RS-485: Comunicación Multidispositivo y Larga Distancia
La interfaz RS-485, por otro lado, está diseñada para la comunicación a largas distancias y, crucialmente, para la comunicación multidispositivo. A diferencia de RS-232 que generalmente limita la comunicación a dos dispositivos (un maestro y un esclavo), RS-485 permite conectar varios dispositivos en una red multipunto. Esto se logra mediante un sistema de bus donde múltiples dispositivos pueden compartir el mismo par de cables.
La RS-485 utiliza una señalización diferencial, lo que la hace mucho más robusta frente al ruido eléctrico y permite distancias de transmisión significativamente mayores que RS-232. Esto la convierte en una opción ideal para aplicaciones industriales donde los cables pueden estar expuestos a interferencias electromagnéticas y las distancias entre equipos pueden ser considerables. Los routers industriales a menudo incluyen interfaces RS-485 precisamente por su capacidad para formar redes de comunicación robustas y escalables.
Configuración de Interfaces Seriales en Routers
Para garantizar un rendimiento óptimo y una comunicación fiable, la configuración de las interfaces seriales de un router es fundamental. Esto implica ajustar varios parámetros clave:
Velocidad del Puerto (Baud Rate)
La velocidad del puerto, medida en Baudios, indica la cantidad de bits que se pueden transmitir por segundo. Es crucial configurar la velocidad adecuada del puerto según las capacidades del dispositivo y la velocidad de comunicación requerida por la aplicación. Una configuración incorrecta de la velocidad resultará en errores de transmisión o en la incapacidad de establecer comunicación. Las velocidades comunes incluyen 9600, 19200, 38400, 57600 y 115200 Baudios.
Bits de Datos, Paridad y Bits de Parada
Además de la velocidad, otros parámetros de configuración incluyen:
- Bits de Datos: El número de bits que componen cada unidad de información (generalmente 8 bits).
- Paridad: Un método de detección de errores que puede ser "ninguno", "par" o "impar".
- Bits de Parada: Uno o dos bits que se añaden al final de cada paquete de datos para indicar su finalización.
Para que la comunicación sea exitosa, ambos dispositivos que se comunican a través de un puerto serial deben tener la misma configuración para estos parámetros.
Aplicaciones y Ventajas de las Interfaces Seriales en Routers
Los routers industriales equipados con interfaces seriales, como los de la serie Maisvch Serie MIR785R, ofrecen flexibilidad para adaptarse a diversas necesidades de aplicación. Modelos como el MIR785R-2D232 (con dos puertos RS232) y el MIR785R-2D485 (con dos puertos RS485) demuestran la adaptabilidad de estos dispositivos.
Las aplicaciones de las interfaces seriales en routers son extensas:
- Conectividad Industrial: Permiten la conexión de PLCs (Controladores Lógicos Programables), sensores, actuadores y otros dispositivos de automatización industrial a la red.
- Monitorización Remota: Facilitan la recopilación de datos de sitios remotos o de ubicaciones de difícil acceso, como estaciones meteorológicas, equipos de telecomunicaciones o infraestructuras críticas.
- Sistemas Embebidos: Son esenciales para la comunicación entre sistemas embebidos y otros dispositivos, permitiendo la configuración, actualización de firmware y transferencia de datos.
- Diagnóstico y Mantenimiento: Los puertos de consola serial se utilizan comúnmente en hardware de red, incluidos routers y switches, para configuración inicial, diagnóstico y acceso de mantenimiento de emergencia.
- Servidores de Consola: Estos dispositivos actúan como convertidores de interfaz, permitiendo que dispositivos serie (RS-232, RS-485, etc.) se conecten a redes TCP/IP, facilitando la gestión remota y la integración en la nube.
Adaptador USB-RS232 #plc #rs232 #conexiones #proyectos #tech #industria #electronica #fyp
Consideraciones sobre la Evolución Tecnológica
Si bien las interfaces seriales como RS-232 y RS-485 son robustas y fiables, la tecnología avanza. Las computadoras personales modernas han adoptado en gran medida estándares de mayor velocidad como USB y Ethernet para la mayoría de las aplicaciones de consumo. Sin embargo, la simplicidad, el bajo costo y la fiabilidad inherente de los protocolos seriales aseguran su continuidad en nichos específicos, especialmente en el ámbito industrial y de sistemas embebidos, donde la estabilidad y la compatibilidad con equipos existentes son primordiales.
La capacidad de los routers para integrar estas interfaces seriales permite que la infraestructura de red se extienda más allá de las capacidades de las redes Ethernet estándar, ofreciendo soluciones de conectividad versátiles y fiables para una amplia gama de aplicaciones críticas. La correcta configuración y comprensión de estas interfaces sigue siendo una habilidad valiosa para los profesionales de redes y sistemas embebidos.
