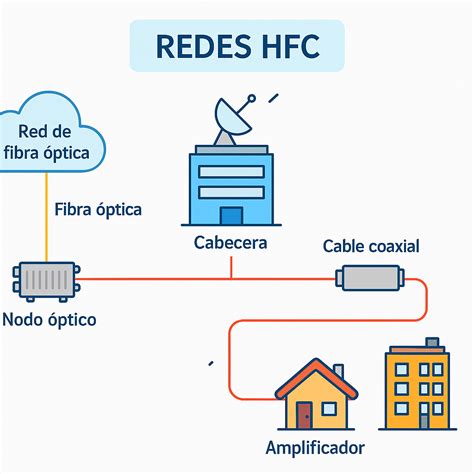

Las redes HFC (Hybrid Fiber Coaxial) son la columna vertebral de la conectividad moderna, proporcionando servicios de televisión, datos y telefonía de alta velocidad a millones de usuarios. Sin embargo, la integridad de estas redes se ve constantemente amenazada por diversas fuentes de ruido que pueden degradar significativamente la calidad del servicio. Mantener las redes en buen estado es fundamental para asegurar la satisfacción del usuario, convertirlo en cliente antiguo y fomentar la demanda de servicios adicionales. Un servicio de mala calidad, a menudo atribuido a fallas en conectores o en el medio de transmisión, puede ser un caldo de cultivo para el ruido, el cual, a su vez, tiene el potencial de dañar equipos con una larga vida útil.
El Impacto del Ruido en las Redes HFC
El ruido en las redes HFC se manifiesta de diversas formas y su origen puede ser tan variado como las propias fuentes que lo generan. Uno de los problemas más comunes es la inserción de ruido durante las conversiones de señal, como la que ocurre cuando un nodo HFC transforma la señal óptica a eléctrica. De manera similar, la amplificación de la señal de Radiofrecuencia (RF) también amplifica el ruido presente, lo que ha llevado a la eliminación de topologías N+1 en favor de las topologías N+0, que evitan amplificadores intermedios y minimizan la amplificación de ruido.
Fuentes y Tipos de Ruido
La sección de distribución coaxial de una red HFC, por su propia naturaleza, actúa como una antena gigante, susceptible de captar señales indeseadas del entorno. La gran mayoría del ruido que ingresa a estas redes es incorporado por los abonados, haciendo de la instalación dentro de las viviendas y la acometida en edificios puntos críticos. Un buen apantallamiento de la red es crucial para evitar puntos de fuga que permitan el ingreso de señales ajenas.
El canal de retorno, también conocido como canal de Upstream, es el más vulnerable a los ruidos generados por el abonado. Esto se debe al "efecto embudo" o "efecto domo radiante", donde numerosas fuentes de ingreso de pequeña envergadura se suman de manera aditiva. Varias ramas de la estructura de árbol y ramas de la red convergen en un tronco común, magnificando el ruido total. Un solo punto de blindaje débil, si se encuentra cerca de una fuente de ruido, puede comprometer los servicios de todo un nodo.
El ruido puede provenir de diversas fuentes externas y ambientales, incluyendo:
- Transmisiones de radio: Emisoras internacionales de onda corta, emisoras de Banda Ciudadana (CB) y radioaficionados (HAM).
- Dispositivos electrónicos defectuosos: Televisores mal apantallados, ordenadores que generan ruido de RF.
- Interferencias eléctricas: Tubos de neón, motores eléctricos, sistemas de encendido de vehículos, secadores de pelo.
- Interferencias generadas en líneas eléctricas: Ruido que se acopla a través de las fuentes de alimentación.
- Ruido blanco: Generado por los propios componentes activos de la red, afecta significativamente el canal de retorno.
Cualquier señal presente en el espectro de RF en la banda de 5 a 55 MHz es candidata a penetrar en la red, de ahí la importancia de un excelente apantallamiento.
Microreflexiones y Hum
Las microreflexiones son otra fuente de degradación de la señal. Se originan en discontinuidades a lo largo de la red, como conectores, empalmes, derivadores, amplificadores, o incluso imperfecciones y daños en el propio cable coaxial. Estas discontinuidades provocan reflexiones de parte de la energía de la señal debido a pequeños desajustes de impedancia. Pares de discontinuidades con bajas pérdidas de retorno, separadas por una longitud de cable considerable, pueden generar ecos con retardos y niveles suficientes para interferir con la señal directa. Las modulaciones más complejas, como la QAM, son menos robustas ante estas microreflexiones y requieren ecualización.
El "hum" es una modulación de amplitud que ocurre cuando la corriente alterna se acopla a través de las fuentes de alimentación de los equipos en la envolvente de la señal. Afecta principalmente a sistemas con modulación QAM, mientras que la modulación QPSK apenas se ve perjudicada.
Distorsión de Camino Común
Este fenómeno se produce cuando un efecto diodo no deseado se presenta en el medio de transmisión. La unión de metales diferentes en los conectores puede generar corrosión galvánica, creando una fina capa de óxido que actúa como un diodo.
El Estándar DOCSIS y su Relación con el Ruido
El estándar DOCSIS (Data Over Cable Service Interface Specification) define los elementos de comunicación y operación para la transmisión de datos sobre medios cableados, garantizando la interoperabilidad entre dispositivos de diferentes fabricantes y permitiendo altas velocidades de transmisión. La configuración de los módems cable, módems en general, o del nodo, es crítica para la integridad de la señal. Una configuración inadecuada del nodo, en particular, puede afectar la pendiente de la señal (frecuencia en altas y bajas), provocando que algunos canales, especialmente los digitales de DOCSIS utilizados para datos, operen en condiciones no óptimas.
Estándar DOCSIS, Historia y Evolución
Medición y Diagnóstico del Ruido
La conservación de un bajo piso de ruido es esencial para obtener altos niveles de SNR (Relación Señal-Ruido), lo cual determinará la modulación a utilizar para los datos de Upstream. El ruido en las redes HFC puede ser intermitente, aleatorio y esquivo, lo que dificulta su detección y localización sin equipos especializados y la intervención física de técnicos.
Tradicionalmente, la localización de ruido implicaba escalar postes o abrir pedestales para verificar físicamente con instrumentos. Los técnicos a menudo debían desconectar temporalmente a numerosos clientes para aislar el conflicto, generando insatisfacción y quejas. La necesidad de una detección y localización automática y precisa del ruido es primordial.
Soluciones Tecnológicas para la Detección de Ruido
Han surgido tecnologías avanzadas para abordar este desafío. David Mosquera, Director de Ventas para Latinoamérica de Promptlink, destacó en Convergencia Digital el desarrollo de herramientas automáticas y precisas para la detección y localización de ruido en redes HFC. Una de estas soluciones es Network NoiseHawk (NNH), una herramienta de software exclusiva de Promptlink. A diferencia de soluciones basadas en hardware que requieren costosos equipos en la cabecera, el NNH analiza múltiples fuentes de datos, como PNM (Passive Measurement Network) y SNMP, para identificar el origen y la ubicación precisa del ruido, incluso hasta un amplificador específico.
El NNH proporciona:
- Un panel de alarmas centralizado que muestra el ruido en canales de upstream, ordenado por impacto y criticidad.
- Visualización en mapas de las posibles fuentes de ruido, superponiendo planos de red para identificar puntos comunes, segmentos o componentes ofensivos.
- Presentación gráfica del espectro de upstream para verificar la presencia de ruido.
- Gráficos históricos de SNR y FEC (patrón de ruido e historial).
La solución TimeScope, integrada en el NNH, ofrece mayor granularidad para detectar fuentes de ruido intermitentes que varían con el tiempo, ayudando a diagnosticar incidencias de ruidos múltiples en la misma zona. Permite al analista seleccionar diferentes puntos en el tiempo para vistas sincronizadas del estado de salud del canal de upstream y los módems afectados.
El Proceso de Búsqueda de Ruido con Equipos Especializados
Para una búsqueda exhaustiva de ruido y fugas en la red, se emplean equipos como el CT4 o CTX, que transmiten una señal de radiofrecuencia única (una "etiqueta") en la planta de cable. Esta señal permite a los instrumentos de monitorización de campo detectar y discriminar las fugas específicas de la red, diferenciándolas de otras fuentes de ruido ambiental o de redes adyacentes.
El proceso generalmente implica:
- Inyección de Señal Etiquetada: Un equipo etiquetador (CT4/CTX) se instala en la cabecera e inyecta señales patentadas en rangos de frecuencia específicos (por ejemplo, 138 MHz y 612 MHz, o rangos cercanos a LTE y aeronáuticos). Estas portadoras se inyectan a niveles controlados para evitar afectar servicios digitales adyacentes.
- Recorrido de la Red: Equipos receptores como SeekerD/SeekerX, junto con una base MCAIII, recorren la red. Estos equipos registran automáticamente los brotes de fugas, almacenando datos con sello de hora, fecha y ubicación GPS.
- Análisis y Reporte: Los valores de fugas de RF se miden y muestran. Posteriormente, se genera un informe detallado con las coordenadas de latitud/longitud y el nivel de intensidad de cada fuga detectada, junto con un mapa del recorrido y los puntos de fuga identificados.
Estos instrumentos están diseñados para detectar fugas tanto en altas como en bajas frecuencias, ya que una fuga puede manifestarse de manera diferente en distintos extremos del espectro. La naturaleza intermitente de algunas fugas hace que la detección proactiva sea aún más crucial.
Beneficios de la Gestión Proactiva del Ruido
La implementación de soluciones para la detección y localización automática de ruido, como el Network NoiseHawk, ofrece múltiples beneficios:
- Reducción de costos operativos: Al minimizar la necesidad de intervenciones físicas extensas y el envío de cuadrillas a ubicaciones inciertas, se reducen los costos de mano de obra y se optimiza el tiempo de resolución de problemas.
- Mejora de la satisfacción del cliente: La rápida resolución de problemas de calidad de servicio, como mosaicos en la imagen, cuadros congelados, problemas de datos de alta velocidad, o interferencias con servicios de radio bidireccionales, se traduce en una mayor satisfacción del cliente y una disminución en el volumen de llamadas al centro de atención.
- Prevención de daños a equipos: Al mitigar la entrada de ruido, se protege la vida útil de los dispositivos de la red.
- Optimización del rendimiento de la red: Una red con bajo piso de ruido permite el uso de modulaciones más eficientes, maximizando el ancho de banda y el potencial de servicios de alta velocidad, como los gigabit.
- Localización precisa de problemas: La capacidad de identificar puntos físicos de ingreso de ruido, como conectores sueltos o cableado defectuoso, permite reparaciones específicas y efectivas.
- Mitigación de problemas de ingreso/egreso: Soluciona problemas que pueden afectar la calidad de la imagen, el sonido, o la transmisión de datos.
- Prevención de interferencias: Evita interferencias con servicios de transmisión aérea y con servicios de LTE, asegurando la coexistencia y el pleno potencial de las comunicaciones.
En resumen, la gestión proactiva y la detección automática del ruido son pasos fundamentales para asegurar la calidad, fiabilidad y eficiencia de las redes HFC, garantizando así una experiencia de usuario óptima y la longevidad de la infraestructura de telecomunicaciones.
