Protocolos de Comunicación y Redes de Cables: Los Pilares de la Conectividad Moderna

En el vertiginoso mundo de la informática y las telecomunicaciones, la capacidad de los dispositivos para intercambiar información de manera fluida y confiable es fundamental. Esta interconexión se logra gracias a un intrincado sistema de reglas y estándares conocidos como protocolos de comunicación. Estos protocolos son el lenguaje secreto que permite que entidades dispares, desde computadoras y teléfonos celulares hasta sistemas industriales complejos, se entiendan entre sí. Sin ellos, la comunicación sería un caos ininteligible, similar a intentar mantener una conversación donde cada participante habla un idioma diferente y bajo reglas totalmente distintas.

Un protocolo de comunicaciones, en su esencia, es un conjunto de reglas que dictan cómo dos o más entidades se comunican para transmitir información. Estas reglas abarcan la sintaxis (la estructura del mensaje), la semántica (el significado de los datos) y la sincronización (el tiempo y el orden de la transmisión). Además, los protocolos suelen incluir mecanismos para la recuperación de errores, asegurando que la información llegue a su destino de forma íntegra y precisa, incluso en presencia de perturbaciones. Se puede definir también como un conjunto de normas que permite la comunicación entre ordenadores, estableciendo la forma de identificación de estos en la red, la forma de transmisión de los datos (paquetes) y la forma en que la información debe procesarse. Los sistemas de comunicación utilizan formatos bien definidos (protocolos) para intercambiar mensajes. Los protocolos de comunicación tienen que estar acordados por las partes involucradas. Para llegar a dicho acuerdo, un protocolo puede ser desarrollado dentro de estándares técnicos y regirse por estándares internacionales, como lo son las normas ISO.

Para ilustrar la importancia de los protocolos, podemos recurrir a un ejemplo más llano: el protocolo sobre palomas mensajeras. Este protocolo, aunque rudimentario, define todos los aspectos necesarios para la transmisión de información: qué tipo de paloma usar, cómo cifrar el mensaje para que solo el destinatario pueda leerlo, la forma de indicar una respuesta, y el tiempo de espera antes de considerar a la paloma como "perdida". De manera análoga, en el ámbito digital, los protocolos establecen las "reglas de vuelo" para los datos.

La Estructura Jerárquica de los Protocolos: El Modelo OSI y TCP/IP

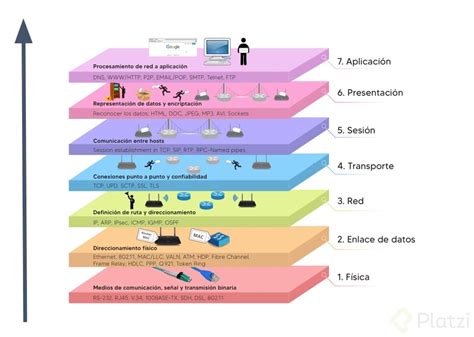

En el campo de las redes informáticas, los protocolos se organizan de manera jerárquica para gestionar la complejidad de la comunicación. Una de las arquitecturas más influyentes es el Modelo OSI (Open Systems Interconnection), que divide el proceso de comunicación en siete capas distintas. Cada capa se especializa en una función particular y se comunica con las capas inmediatamente superior e inferior, así como con la capa equivalente en otro sistema de red.

Las capas superiores suelen ser más cercanas al usuario y a las aplicaciones, mientras que las capas inferiores se encargan de la transmisión física de los datos. Por ejemplo, una aplicación de navegación web, que opera en la Capa 7 (Aplicación), utiliza protocolos como HTTP (Hypertext Transfer Protocol). Esta aplicación solo necesita interactuar con la capa inmediatamente inferior (Capa 6, Presentación) y no necesita conocer los detalles intrincados de cómo los datos se transmiten a través de cables de fibra óptica en la Capa 1 (Física). Así, un navegador web (HTTP, capa 7) puede utilizar una conexión Ethernet o PPP (capa 2) para acceder a Internet, sin que sea necesario cualquier tratamiento para los protocolos de este nivel más bajo. Esta abstracción permite una gran flexibilidad y modularidad en el diseño de redes.

Otra arquitectura fundamental es el Modelo TCP/IP (Transmission Control Protocol/Internet Protocol), que es el método predeterminado de comunicación de datos en Internet. Fue desarrollado por el Departamento de Defensa de los Estados Unidos para permitir la transmisión precisa y correcta de datos entre dispositivos. TCP/IP divide las tareas de comunicación en capas que mantienen el proceso estandarizado, sin que los proveedores de hardware y software realicen la administración ellos mismos.

El Modelo TCP/IP, a menudo comparado con el Modelo OSI, típicamente se describe con cuatro o cinco capas, dependiendo de la interpretación. Sus protocolos principales, TCP y IP, trabajan juntos para asegurar la entrega confiable de datos. El protocolo IP se encarga del direccionamiento y enrutamiento de los paquetes de datos a través de la red, mientras que el protocolo TCP se enfoca en establecer conexiones fiables, segmentar los datos en paquetes, numerarlos, y asegurar su correcta recepción y reensamblaje en el destino. Como protocolo basado en conexiones, el TCP establece y mantiene una conexión entre aplicaciones o dispositivos hasta que terminan de intercambiar datos. Determina cómo el mensaje original debe dividirse en paquetes, numera y reensambla los paquetes, y los envía a otros dispositivos de la red tales como enrutadores, puertas de enlace de seguridad y conmutadores; y luego hacia su destino. Un buen ejemplo de cómo funciona esto en la práctica es cuando se envía un correo electrónico mediante SMTP desde un servidor de correo electrónico. Para iniciar el proceso, la capa TCP en el servidor divide el mensaje en paquetes, los numera y los reenvía a la capa IP, que luego transporta cada paquete al servidor de correo electrónico de destino. El TCP/IP utiliza un protocolo de enlace de tres vías para establecer una conexión entre un dispositivo y un servidor, lo que garantiza que se puedan transferir múltiples conexiones de socket TCP en ambas direcciones simultáneamente.

Tipos de Transmisión de Datos y Modos de Conexión

La forma en que los datos se transmiten a través de una red puede variar significativamente, dando lugar a diferentes modos de comunicación:

• Unicast: La comunicación se establece únicamente entre dos nodos específicos. El router puede llegar de forma directa al nodo, pero si no es así, si está en otra red o subred, tendríamos que hacer uso de tecnologías de enrutamiento IP. Haciendo uso de esta forma de transmisión el resto de la red no puede responder ni reconocer los datos.
• Multicast: La información se envía de un nodo a un grupo predefinido de nodos a la vez. Un nodo envía un mensaje y varios receptores de un grupo reciben el mismo.
• Broadcast: Un nodo transmite un mensaje para todos los nodos de la red de forma simultánea. En este caso, los receptores no son visibles ni el emisor conoce las direcciones de cada uno, ya que los participantes dan a conocer su dirección cuando conectan directamente con el emisor.

Además de estos modos de transmisión, los protocolos también se diferencian por su modo de conexión, dividiéndose en aquellos que están orientados a la conexión y los que no. Los protocolos orientados a la conexión, como TCP, establecen una conexión lógica antes de transmitir datos y la mantienen activa hasta que la comunicación finaliza. Esto garantiza un flujo de datos ordenado y confiable. Los protocolos no orientados a la conexión, como UDP (User Datagram Protocol), envían datos sin establecer una conexión previa, lo que los hace más rápidos pero menos fiables, ya que no hay garantía de entrega o de orden.

Protocolos Clave en Internet y Redes Informáticas

Existen numerosos protocolos que sustentan el funcionamiento de Internet y las redes locales. Algunos de los más relevantes incluyen:

• HTTP (Hypertext Transfer Protocol): Es un protocolo de los más importantes en Internet, ya que hace posible la transferencia de documentos de tipo "Hipertexto" (en su interior existen enlaces que nos permiten acceder a otros). Es el protocolo fundamental para la World Wide Web.
• DNS (Domain Name System): Transforma las direcciones IP (secuencias numéricas difíciles de recordar) en nombres de dominio más fáciles de utilizar, como "google.com". Muchas veces son nombres de empresas o instituciones.
• DHCP (Dynamic Host Configuration Protocol): Es el protocolo de configuración dinámica de host de tipo cliente/servidor. Permite que los dispositivos obtengan una configuración de red, como una dirección IP, de forma automática. Tiene como ventajas una fácil administración (ya que no se hace de forma manual) y la asignación es confiable (evita colisiones), entre otras. La asignación dinámica implica que un servidor asigna una dirección IP por un tiempo concreto.
• SMTP (Simple Mail Transfer Protocol): Es un protocolo de transferencia simple de correo. Tal y como su propio nombre indica, se utiliza principalmente para enviar correos electrónicos. Para la recepción, se suelen utilizar otros protocolos como POP3 o IMAP.
• ARP (Address Resolution Protocol): Es un protocolo de resolución de direcciones. Su función es mapear una dirección IP a una dirección MAC (la dirección física única de una interfaz de red).
• IP (Internet Protocol): Este protocolo está muy relacionado con el envío de los datos, pero los datos son segmentados en bloques o paquetes. Gestiona las direcciones IP, pero no proporciona mecanismos para verificar que los datos transmitidos llegan y se entienden correctamente en el destino final. Es la base del enrutamiento en Internet.

La Segmentación de Datos: Manejando Archivos Grandes

En muchas ocasiones, queremos enviar o transferir archivos de gran tamaño por la red, pero no podemos hacerlo al completo de una sola vez. Para ello, existe un proceso llamado segmentación. Este proceso divide el archivo en pequeñas partes, dándole a cada una un trato específico (como añadir información de control y direccionamiento), para que cuando lleguen al destino final vuelvan a unirse formando de nuevo un único archivo. La segmentación es una técnica crucial implementada por protocolos como TCP para gestionar eficientemente la transferencia de grandes volúmenes de datos a través de redes con capacidades limitadas.

Redes de Cables de Comunicación: El Medio Físico

Si bien los protocolos definen las reglas de la comunicación, las redes de cables de comunicación proporcionan el medio físico a través del cual viajan estas señales. Los equipos en los sistemas modernos tienen que poder comunicarse, ya sea entre sí o con un dispositivo de control o monitorización. Para que pueda haber comunicación, se necesitan cables de comunicación. Mandan información de un equipo a otro. Con mucha frecuencia, se trata de comunicaciones críticas. Si el cable falla, la comunicación se detiene y el sistema puede dejar de funcionar.

Algunos ejemplos de cables de comunicación usados en sistemas de inversor/cargador incluyen:

• Cables de comunicación entre varias unidades de inversor o inversor/cargador para formar un sistema paralelo y/o trifásico.
• Cables de comunicación para controlar equipos, por ejemplo, entre un cargador solar y un dispositivo GX.
• Comunicación entre un dispositivo de medición y un dispositivo de monitorización, como un shunt BMV y la unidad principal BMV o entre un sensor de temperatura y un inversor/cargador.
• Cables de Internet o de red.
• Cables de señal o control de dos hilos, por ejemplo, entre un relé de alarma y el arranque automático de un generador, el interruptor de arranque de un coche y un convertidor CC-CC o entre el BMS de una batería y un BatteryProtect.

Señales de Datos y Tipos de Interferencias

Una señal de datos es una señal que cambia constantemente de acuerdo con la información que manda. Puede ser analógica o digital. Las señales de los cables de comunicación pueden ser de cualquiera de estos tipos. Estas señales tienen una tensión y una corriente bajas, a menudo no más de 5 V.

• Señal analógica: La tensión puede tener cualquier valor, y hay una correlación directa entre tensión y valor.
• Señal digital: La tensión de la señal está limitada a un cierto número de tensiones.
• Señal binaria: Solo hay dos valores de tensión. La señal representa una condición de encendido/apagado o se usa para transmitir datos mandando cadenas de unos y ceros.

Como con todos los cables, es importante que los cables de comunicación sean de buena calidad. También los conectores deben ser de buena calidad y estar correctamente montados en el cable. También es importante que estén bien conectados a la toma receptora. Los cables de comunicación llevan señales de baja tensión y baja corriente. Si estas señales viajan una distancia, por supuesto que se puede producir una caída de tensión, pero no es muy frecuente, ya que estas señales llevan una corriente muy baja. Una caída de tensión normalmente no será un problema a no ser que los cables sean muy largos.

Sin embargo, hay otro aspecto que es crítico en los cables de comunicación cuando se mandan señales de baja tensión a larga distancia: la interferencia. Distintos tipos de interferencias y sus causas incluyen:

• Interferencia electromagnética: Procedente de generadores, transformadores, motores eléctricos e interruptores de cuchillas.
• Interferencia por radiofrecuencia: Desde fuentes de transmisión de radio, radares y equipos mal protegidos.
• Interferencia electrostática: Por electricidad estática.
• Interferencia por diafonía: Interferencia de cables cercanos.
• Interferencia común: Provocada por el flujo de la corriente entre campos con diferente potencial de un sistema.

En los primeros cuatro casos, el cable hace de antena y recibe esta interferencia. La interferencia induce más electricidad en los cables de comunicación. Esto modificará la tensión de la señal, alterando los datos que se envían y hará que la comunicación sea confusa o tenga interrupciones. En casos especialmente graves, en los que hay muchas interferencias o un problema con la conexión a tierra, las tensiones del cable pueden ser tan altas que dañen el circuito de comunicación del equipo que se conecta con el cable de comunicación.

Hay formas de limitar o evitar la aparición de interferencias:

• Usar cables cortos.
• Usar cables de par trenzado.
• Usar cables apantallados.

Los cables no trenzados y sin apantallamiento son muy sensibles a la interferencia y tienen una longitud limitada de aproximadamente 10 metros. Por esto es por lo que no se venden cables VE.Direct de más de 10 metros. El cable VE.Direct no tiene apantallamiento y no está trenzado.

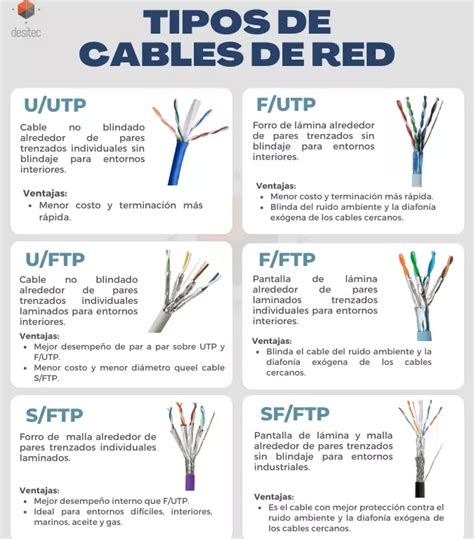

Los cables de par trenzado consisten en dos conductores de un solo circuito trenzados. Esto mejora el rechazo de la interferencia electromagnética y también hará que el cable sea menos sensible a la diafonía procedente de cables vecinos.

El apantallamiento del cable, ya sea con una lámina o malla metálica, cubre un grupo de cables o incluso pares trenzados, ofreciendo una protección adicional contra interferencias.

Tipos Comunes de Cables de Comunicación

En el ámbito de los sistemas de inversor/cargador y otras aplicaciones, se utilizan diversos tipos de cables de comunicación:

• Cable UTP RJ45 recto: Se usa para redes informáticas, Internet y Ethernet, y también para que los inversores/cargadores se comuniquen entre sí y con un producto de control. Este cable tiene ocho conductores y, en un cable recto, el pin 1 de un lado se conecta con el pin 1 del otro lado, y así sucesivamente. Para saber si un cable está conectado correctamente, se puede usar un comprobador de cables. Victron usa este cable para productos VE.Bus y VE.Can. Es importante tener cuidado con los cables RJ45 cruzados, que tienen el mismo aspecto pero no son compatibles con el equipo Victron.
• Cables con conectores RJ12: Se usan para aplicaciones especiales, a menudo con una sola aplicación. En el caso de Victron, se usan entre una batería inteligente y un dispositivo GX. El etiquetado de los cables es muy importante. Victron fabrica cables de distintas longitudes y recomienda usar solo cables ya fabricados, ya que un conector mal crimpado puede ser causa de fallos difíciles de diagnosticar.
• Cables de señal/control: Son cables especiales para monitorización o control de ciertos productos, como un BMV o un MPPT. Suelen llevar señales analógicas de baja corriente o señales de encendido/apagado. Para aplicaciones marinas, se recomienda usar cable de señal con filamentos de cobre estañado.
• Cables y conectores NMEA 2000: Usados en redes de datos CAN-bus marinas, estos cables son resistentes al agua.
• Cables RS485: Se usa para comunicaciones en serie, como la comunicación entre contadores y un dispositivo GX.
• Cables USB: Existen distintos tipos, y Victron usa sobre todo el de conector tipo A.

Interfaces de Comunicación

Las interfaces son pequeños dispositivos que traducen un protocolo de datos en otro. En el mundo de la automatización industrial, los protocolos de comunicación son el pilar de operaciones eficientes y confiables. Estos protocolos permiten que diversos dispositivos y sistemas se comuniquen sin problemas, asegurando que fábricas, plantas y procesos automatizados funcionen de manera fluida.

Protocolos en la Automatización Industrial

La automatización industrial se basa en gran medida en protocolos de comunicación robustos para interconectar una amplia gama de dispositivos y sistemas. Las comunicaciones industriales permiten conectar múltiples dispositivos -como PLCs, sensores, actuadores y sistemas SCADA- para que compartan información en tiempo real, algo clave en la automatización moderna. Otra ventaja importante es la posibilidad de integrar protocolos de comunicación industrial que permiten que equipos de distintos fabricantes trabajen juntos, gracias a modelos como el estándar OSI.

Algunos de los protocolos más demandados y utilizados en la automatización industrial incluyen:

• EtherNet/IP: Es un protocolo basado en la tecnología Ethernet estándar. Es versátil y permite el intercambio fluido de datos entre controladores, dispositivos de E/S, switches Ethernet y otros sistemas.
• PROFINET: Es un protocolo de comunicación en tiempo real ampliamente utilizado en la automatización de fábricas. Permite intercambios de datos rápidos y determinísticos, ideal para controlar máquinas y procesos de alta velocidad. Con un intercambio rápido y confiable de datos entre los nodos del sistema como su fortaleza clave, Profinet se usa comúnmente en aplicaciones críticas dentro de los sistemas de automatización industrial.
• Modbus: Uno de los protocolos más antiguos y confiables en la automatización industrial, Modbus ha resistido la prueba del tiempo. Es simple y altamente compatible, usado para conectar dispositivos como sensores, PLCs y computadoras. Modbus ganó popularidad en aplicaciones industriales debido a su simplicidad y la ausencia de restricciones, lo que hizo que la comunicación mediante Modbus fuera más fácil de implementar y mantener en comparación con otros estándares. En cuanto a la capa de transporte, Modbus es compatible con Ethernet, la suite de protocolos de Internet y líneas de comunicación seriales de caracteres. En la actualidad, Modbus se utiliza comúnmente para conectar un ordenador supervisor de planta o sistema con una unidad terminal remota (RTU) en sistemas de control y adquisición de datos (SCADA) en la industria eléctrica y otros sectores.
• EtherCAT (Ethernet for Control Automation Technology): Es conocido por su comunicación de alta velocidad y determinística. Esto lo hace ideal para aplicaciones que requieren control preciso, como sistemas de robótica y control de movimiento.
• OPC UA (Open Platform Communications Unified Architecture): Es un protocolo flexible e independiente de la plataforma, diseñado para una comunicación segura y confiable entre máquinas.
• PROFIBUS: Antes de la llegada de PROFINET, PROFIBUS era el protocolo de comunicación estándar en muchas industrias. Esta tecnología de fieldbus comprobada proporciona comunicación confiable tanto en la automatización de fábricas como en la de procesos. Hoy en día, Profibus DP (Decentralized Peripherals) es la especificación de Profibus más utilizada. Se emplea en aplicaciones industriales para monitorear y controlar sensores y actuadores dentro de un sistema de automatización.
• CANopen: Es un protocolo de comunicación basado en el estándar CAN (Controller Area Network). Está diseñado para comunicación en tiempo real en sistemas embebidos, aplicaciones automotrices y control de movimiento. El bus CAN es un protocolo de comunicación de dos cables. Diseñado inicialmente para su uso en vehículos de pasajeros, autobuses y camiones, hoy en día se aplica ampliamente en muchos otros tipos de equipos y maquinaria. Una de las características distintivas clave del bus CAN es que es un bus de tipo broadcast. En una red CAN, los datos se transmiten a todos los nodos, incluidos gateways, microcontroladores, sensores y otros dispositivos. Al ser un protocolo basado en mensajes, cada mensaje transmitido entre dispositivos lleva un identificador que se utiliza para determinar su prioridad. Los datos en un marco se envían de manera serial para cada dispositivo.
• DeviceNet: Desarrollado sobre la tecnología del bus CAN, DeviceNet se utiliza principalmente para conectar dispositivos de entrada/salida (I/O) a controladores en sistemas de automatización industrial.
• HART (Highway Addressable Remote Transducer): El protocolo HART se utiliza para conectar dispositivos de campo en la automatización industrial. Combina comunicación analógica y digital, lo que lo hace valioso para diagnósticos remotos y adquisición de datos en la automatización de procesos.
• CC-Link (Control & Communication Link): Es ampliamente utilizado en Asia, especialmente en Japón. Se destaca por su rendimiento determinístico de alta velocidad y su capacidad para manejar grandes redes de dispositivos.

La elección del protocolo adecuado de automatización industrial depende de los requisitos específicos de la aplicación, como velocidad, volumen de datos y la necesidad de comunicación en tiempo real. La comprensión profunda de estos protocolos y de las redes de cables que los soportan es esencial para el diseño, implementación y mantenimiento de sistemas de comunicación modernos y eficientes.
