La transmisión de datos en redes informáticas modernas depende en gran medida de la integridad de los cables que conectan los diversos dispositivos. Un cable mal conectado, dañado o defectuoso puede ser la causa de innumerables problemas de conectividad y rendimiento, desde lentitud exasperante hasta fallos totales. Por ello, disponer de una herramienta para verificar la correcta instalación y funcionamiento de los cables de red, específicamente los de tipo UTP (Unshielded Twisted Pair), es fundamental tanto para profesionales como para aficionados. Este artículo detalla la construcción de un probador de cables UTP casero utilizando la plataforma Arduino, una solución accesible y versátil para diagnosticar problemas comunes en el cableado de red.
Introducción a la Conectividad de Red y los Cables UTP
Históricamente, la transmisión de datos en redes ha evolucionado significativamente. Antes de la generalización de las redes Ethernet, se utilizaban módems que transmitían datos a velocidades considerablemente menores, haciendo que la navegación por internet fuera un proceso lento y tedioso. Estos módems se conectaban a la línea telefónica y a los puertos serie RS-232 de los ordenadores.
La necesidad de aumentar la velocidad de transmisión de información llevó a la adopción del protocolo IEEE 802.3, conocido como Ethernet. Este estándar se basa en el uso de cables de transmisión que emplean pares trenzados para separar las líneas de transmisión y recepción, lo que permite aumentar la longitud del cable y facilitar la interconexión de múltiples equipos. El conector más comúnmente asociado a estas redes es el RJ-45.
Los cables UTP son la columna vertebral de muchas redes de datos. Su diseño, con pares de hilos entrelazados, ayuda a reducir la interferencia electromagnética y la diafonía entre cables adyacentes. Estos cables se clasifican en diferentes categorías (Cat 5e, Cat 6, Cat 7, etc.), cada una ofreciendo un rendimiento y velocidad de transmisión de datos superiores. La elección de la categoría adecuada depende de los requisitos de la red, pero para la mayoría de las instalaciones de datos, los cables UTP de Categoría 5e y 6 han sido los más utilizados, siendo progresivamente sustituidos por categorías superiores.
El Conector RJ-45: Componente Clave

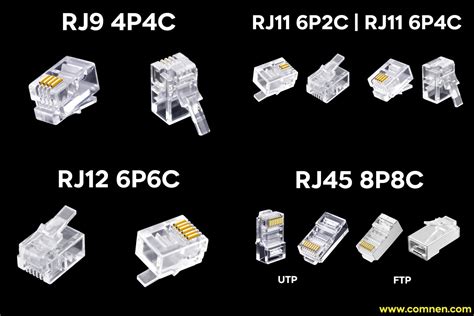

El conector RJ-45 es el estándar para la terminación de cables Ethernet. A diferencia de los conectores RJ-11 y RJ-12 utilizados en telefonía, el RJ-45 tiene 8 posiciones y 8 contactos (8P8C), lo que le permite alojar los ocho hilos del cable UTP. La correcta instalación de estos conectores es crucial para asegurar una conexión fiable.

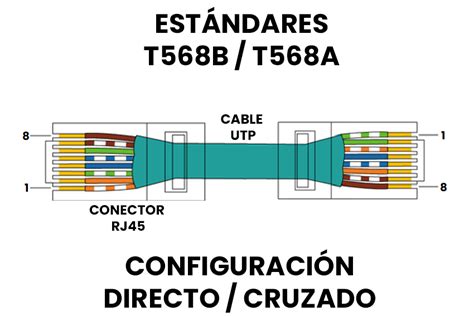

Existen dos normativas principales para el cableado de los conectores RJ-45: T568A y T568B. La diferencia radica en la disposición de los pares de hilos. Para la mayoría de las aplicaciones de red, se utiliza un cable "recto" donde ambos extremos del cable tienen el mismo estándar de cableado (por ejemplo, ambos T568B). Los cables "cruzados" (crossover), donde un extremo sigue una norma y el otro la otra, se utilizaban históricamente para conectar directamente dos equipos similares (como dos ordenadores o dos switches), aunque muchos equipos modernos detectan y ajustan automáticamente este tipo de conexión.
La correcta identificación y colocación de los hilos en el conector RJ-45 es vital. El estándar T568B, por ejemplo, define la siguiente secuencia de hilos de izquierda a derecha: naranja-blanco, naranja, verde-blanco, azul, azul-blanco, verde, marrón-blanco, marrón. La norma T568A invierte los pares verde y naranja.
Herramientas y Proceso de Conectorizado
El proceso de conectorizar un cable UTP implica varias etapas y el uso de herramientas específicas:
- Pelado del Cable: Se utiliza una herramienta de corte circular para retirar la cubierta exterior del cable UTP, exponiendo los pares trenzados. Es importante no dañar el aislamiento de los hilos internos.
- Desenrollado y Alineación de Hilos: Los pares trenzados se desenrollan y los hilos se separan y alinean según la norma de cableado elegida (T568A o T568B). En cables de categoría superior (Cat 6 en adelante), puede haber un separador en cruz que debe retirarse.
- Corte y Nivelación: Los hilos se cortan a una longitud uniforme, generalmente indicada por el fabricante del conector, para que todos alcancen el final del conector RJ-45.
- Inserción en el Conector: Los hilos alineados se introducen cuidadosamente en las ranuras del conector RJ-45, asegurándose de que cada hilo llegue hasta el fondo y esté en la posición correcta.

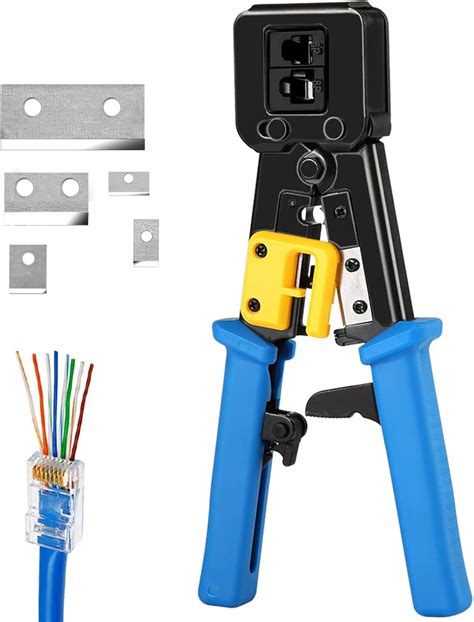

- CrimpaDo: Se utiliza una herramienta de crimpar (o ponchadora) para presionar los contactos metálicos del conector RJ-45 contra los hilos de cobre, estableciendo la conexión eléctrica. La herramienta también asegura la cubierta del cable en el conector.
Para las rosetas RJ-45 (las que se instalan en la pared o en paneles de parcheo), el proceso es similar pero se utilizan herramientas de impacto tipo IDC (Insulation Displacement Connector), como la IDC 110. Estas herramientas insertan los hilos en los contactos de la roseta y, a menudo, cortan el exceso de hilo simultáneamente. La correcta distribución y longitud de los hilos expuestos en las rosetas es fundamental para minimizar la diafonía y asegurar la certificación del cableado.
El Problema: Cables Defectuosos
Los problemas en los cables de red pueden surgir por diversas razones:
- Conexiones Mal Realizadas: Hilos mal insertados en el conector o la roseta, o el uso de la norma de cableado incorrecta.
- Daños Físicos: El cable puede ser aplastado, doblado excesivamente, cortado o dañado por roedores.
- Defectos de Fabricación: Materiales de baja calidad o un proceso de fabricación deficiente en el propio cable o en los conectores.
- Interferencia Externa: En cables no apantallados (UTP), una exposición excesiva a fuentes de interferencia electromagnética puede degradar la señal.
Cuando ocurre un fallo, la identificación del problema puede ser tediosa si no se dispone de las herramientas adecuadas. Un cable con un hilo abierto (una conexión inexistente) o un cortocircuito (dos o más hilos en contacto no deseado) impedirá la comunicación o la degradará severamente.
La Solución: Un Probador de Cables UTP con Arduino
Un probador de cables UTP básico funciona enviando una señal a través de cada uno de los ocho hilos del cable y verificando si la señal llega al otro extremo. Si un hilo está desconectado (abierto), el LED correspondiente no se encenderá en el extremo receptor. Si hay un cortocircuito, puede manifestarse de diversas maneras, pero un probador simple se enfoca en detectar la ausencia de una conexión correcta.
La construcción de un probador de cables UTP con Arduino ofrece una alternativa económica y personalizable a las herramientas comerciales. El principio de funcionamiento se basa en un circuito que secuencialmente "enciende" cada uno de los 8 hilos del cable de red y verifica la continuidad en el otro extremo.
Arduino MEGA y el comprobador de cables Ethernet
Diseño del Circuito con Arduino
El circuito para un probador de cables UTP con Arduino puede dividirse en dos partes: el transmisor y el receptor.
1. El Transmisor:Esta parte genera las señales de reloj y las envía a través de los hilos del cable UTP. Tradicionalmente, se utilizaba un temporizador 555 y un contador 4017 para crear un efecto de luces secuenciales. Con Arduino, este proceso se simplifica enormemente. Podemos utilizar un microcontrolador Arduino (como un Arduino Uno) para generar pulsos digitales.
- Arduino como Generador de Pulsos: El Arduino puede ser programado para enviar una señal digital alta (HIGH) por uno de sus pines digitales, esperar un breve período, y luego enviar una señal baja (LOW). Este ciclo se repite para cada uno de los 8 hilos que queremos probar.
- Conexión al Cable: Los pines digitales del Arduino se conectan a los hilos correspondientes del conector RJ-45 del lado transmisor.
2. El Receptor:Esta parte recibe las señales del transmisor a través del cable UTP y las visualiza, generalmente mediante LEDs.
- Conexión al Cable: El otro extremo del cable UTP (el conector RJ-45 receptor) se conecta a los pines del lado receptor.
- Indicadores LED: Cada hilo del cable UTP se conecta a un LED a través de una resistencia limitadora de corriente. Idealmente, se utiliza un diodo 4148 en paralelo con cada LED, en polaridad inversa, para proteger el LED de picos de voltaje y mejorar la conmutación.
- Lógica de Verificación: Cuando el Arduino en el lado transmisor envía una señal alta por un pin, la corriente fluye a través del hilo correspondiente del cable UTP, la resistencia y el LED en el lado receptor. Si el hilo está intacto, el LED se enciende. Si el hilo está abierto, el LED no se encenderá.
Circuito Básico (Conceptual):
- Transmisor: Arduino -> 8 pines digitales -> Conector RJ-45 (Transmisor).
- Receptor: Conector RJ-45 (Receptor) -> 8 hilos -> (Resistencia + LED + Diodo 4148 en paralelo inverso) -> GND.
Modo de Funcionamiento:El programa en el Arduino se ejecuta en un bucle. En cada iteración, el Arduino:
- Pone un pin digital en HIGH.
- Espera un corto período (ej. 100 ms).
- Pone ese mismo pin en LOW.
- Repite para el siguiente pin digital.
Esto hace que los LEDs en el lado receptor se enciendan secuencialmente si el cable está en buen estado. Si un LED no se enciende, indica un problema en el hilo correspondiente.
Implementación Práctica y Consideraciones
Componentes Necesarios:
- Placa Arduino (Uno, Nano, etc.)
- Conectores RJ-45 hembra o macho (para construir el transmisor y el receptor)
- Protoboard o PCB para montar los componentes
- Resistencias (aprox. 220 Ohm para los LEDs)
- Diodos 1N4148 (uno por cada LED)
- LEDs de diferentes colores (8 unidades)
- Fuente de alimentación para el Arduino (USB o adaptador)
- Cables de conexión (jumpers)
- Opcional: Caja para alojar el circuito.
Cableado Detallado (Ejemplo con Arduino Uno):
Transmisor (conectado a Arduino):
- Pin 1 del conector RJ-45 -> Pin digital 2 del Arduino
- Pin 2 del conector RJ-45 -> Pin digital 3 del Arduino
- Pin 3 del conector RJ-45 -> Pin digital 4 del Arduino
- Pin 4 del conector RJ-45 -> Pin digital 5 del Arduino
- Pin 5 del conector RJ-45 -> Pin digital 6 del Arduino
- Pin 6 del conector RJ-45 -> Pin digital 7 del Arduino
- Pin 7 del conector RJ-45 -> Pin digital 8 del Arduino
- Pin 8 del conector RJ-45 -> Pin digital 9 del Arduino
- La alimentación (VCC) y GND del Arduino se pueden usar para alimentar el propio Arduino, pero no se conectan directamente a los pines del RJ-45 para la prueba de continuidad.
Receptor (conectado a los LEDs):
- Cada pin de salida del conector RJ-45 receptor se conecta a:
- Un extremo de una resistencia de 220 Ohm.
- El otro extremo de la resistencia se conecta al ánodo (+) de un LED.
- El cátodo (-) del LED se conecta a GND.
- El ánodo (+) del LED también se conecta al cátodo de un diodo 1N4148.
- El ánodo del diodo 1N4148 se conecta al pin correspondiente del conector RJ-45 receptor. (Nota: La configuración exacta del diodo puede variar; una forma común es tener el diodo en paralelo inverso con el LED para protegerlo).
- Alternativamente, una configuración más directa para el receptor podría ser:
- Pin 1 del conector RJ-45 (Receptor) -> Resistencia (220 Ohm) -> Ánodo (+) LED. Cátodo (-) LED -> GND.
- Pin 1 del conector RJ-45 (Receptor) también conectado al ánodo de un diodo 1N4148. El cátodo del diodo 1N4148 va a GND.
- Este esquema se repite para los pines 2 a 8 del conector RJ-45.
- Cada pin de salida del conector RJ-45 receptor se conecta a:
Código Arduino (Sketch):
const int numPines = 8; // Número de hilos en un cable UTPconst int pinesArduino[] = {2, 3, 4, 5, 6, 7, 8, 9}; // Pines digitales del Arduino conectados al RJ45 transmisorconst int delayTiempo = 100; // Tiempo en milisegundos que cada LED estará encendidovoid setup() { // Configurar los pines de salida del Arduino for (int i = 0; i < numPines; i++) { pinMode(pinesArduino[i], OUTPUT); } // Opcional: Inicializar comunicación serial para depuración Serial.begin(9600); Serial.println("Iniciando prueba de cable...");}void loop() { // Ciclo de prueba de cada hilo for (int i = 0; i < numPines; i++) { // Encender el hilo actual digitalWrite(pinesArduino[i], HIGH); Serial.print("Probando hilo "); Serial.println(i + 1); // Mantener encendido por un corto tiempo delay(delayTiempo); // Apagar el hilo actual digitalWrite(pinesArduino[i], LOW); // Opcional: Esperar un poco más entre hilos para una mejor visualización delay(50); } // Pequeña pausa antes de reiniciar el ciclo completo delay(500);}Consideraciones Adicionales:
- Cableado "Recto" vs. "Cruzado": Este diseño básico está pensado para probar cables "rectos". Para detectar cables "cruzados", se necesitaría un circuito receptor más complejo que compare la disposición de los pines.
- Detección de Cortocircuitos: La detección de cortocircuitos no es la función principal de este diseño simple. Requeriría medir resistencias o voltajes entre pares de hilos.
- Categorías de Cable: El probador verifica la continuidad de los hilos. No valida el rendimiento de la categoría del cable (ancho de banda, atenuación, etc.), lo cual requiere equipos de certificación especializados.
- Protección: Asegurarse de que los niveles de voltaje del Arduino (5V) son compatibles con los LEDs y los diodos utilizados.
Ventajas del Probador Casero con Arduino
- Costo Reducido: Los componentes son económicos y fácilmente disponibles.
- Flexibilidad: El código del Arduino se puede modificar para ajustar la velocidad de prueba o añadir funcionalidades.
- Aprendizaje: Es un excelente proyecto para aprender sobre electrónica básica, microcontroladores y redes.
- Portabilidad: Con un diseño compacto y alimentado por USB, es fácil de transportar.
Conclusión
Construir un probador de cables UTP con Arduino es un proyecto práctico y educativo que permite diagnosticar problemas comunes en el cableado de red. Al comprender los principios de funcionamiento de los cables Ethernet, los conectores RJ-45 y la lógica de detección de continuidad, se puede ensamblar una herramienta útil para asegurar la integridad de las conexiones de red. Este dispositivo, aunque simple, puede ahorrar tiempo y frustración al identificar rápidamente un hilo defectuoso en un cable.
